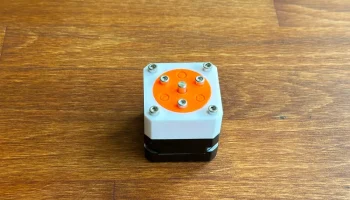

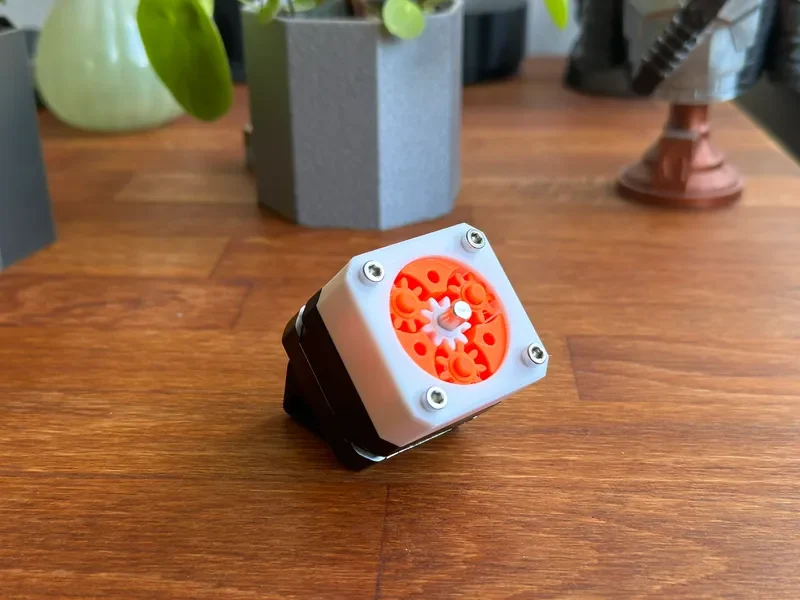

Компактная планетарная передача для Nema17

Введение:

Идея планетарного редуктора возникла при создании системы управления рольставнями, где мотору Nema 17 не хватало удерживающего момента, необходимого для поддержания положения жалюзи. Эта потребность привела к исследованию планетарных передач, которые обычно большие и громоздкие. Чтобы преодолеть эту проблему, редуктор был спроектирован как можно более компактным, что позволяет его универсально устанавливать в различных проектах. Кроме того, дизайн ориентирован преимущественно на 3D-печать, что обеспечивает быстрое и доступное воспроизведение.

Компактный дизайн:

Этот планетарный редуктор разработан с учетом экономии пространства и идеально подходит для проектов с ограниченным пространством. Почти все детали можно удобно и экономично изготовить на стандартном 3D-принтере.

Технические характеристики:

Передаточное число 4:1 оптимизирует передачу крутящего момента и повышает производительность двигателя Nema 17, делая машины более эффективными и мощными. Точно настроенные шестерни обеспечивают плавную и тихую работу, а прочная конструкция из материалов, напечатанных на 3D-принтере, обеспечивает длительную надежность.

Настройки печати:

Сопло: 0,4 мм
Высота сл��я: 0,2 мм
Заполнение: 15%
Периметр: 2/3

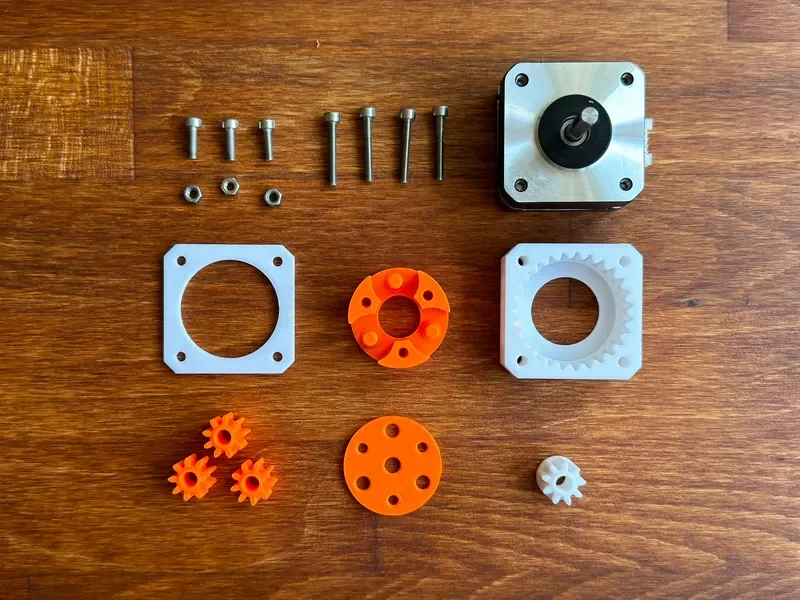

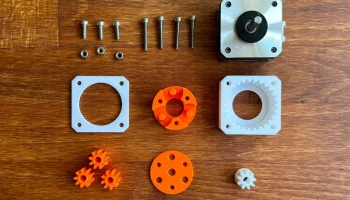

Дополнительные необходимые материалы:

3 гайки М3
3 винта M3x10
4 винта M3x20

Инструкции по сборке:

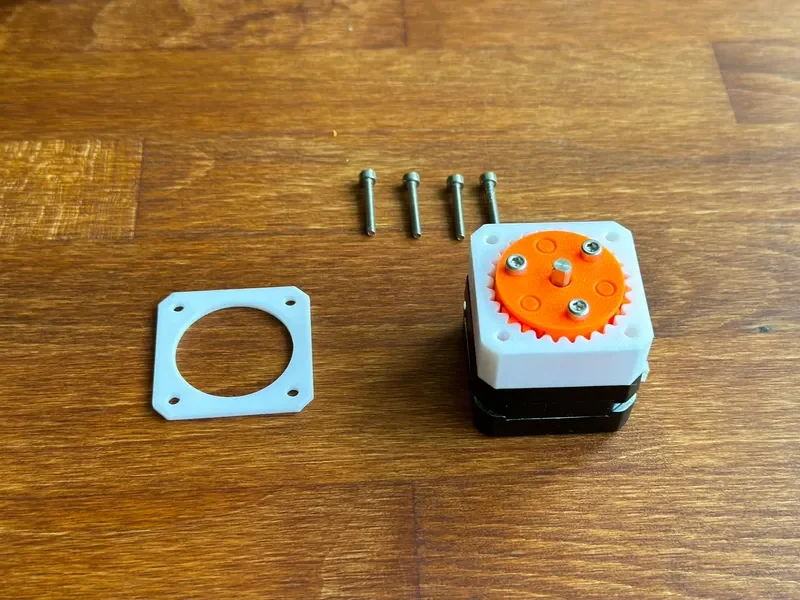

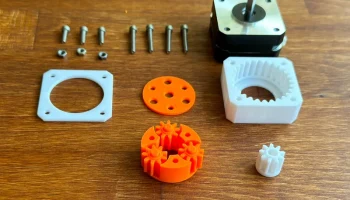

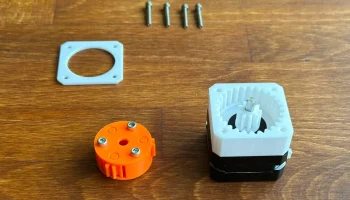

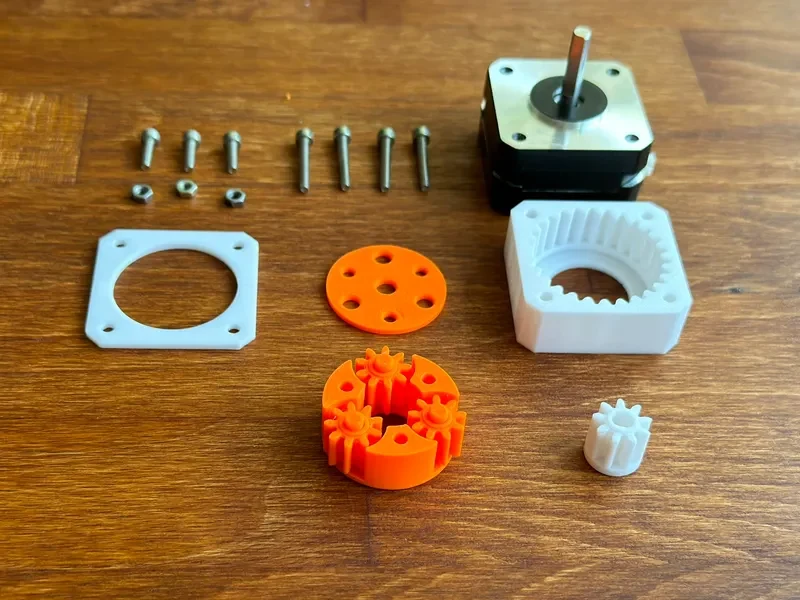

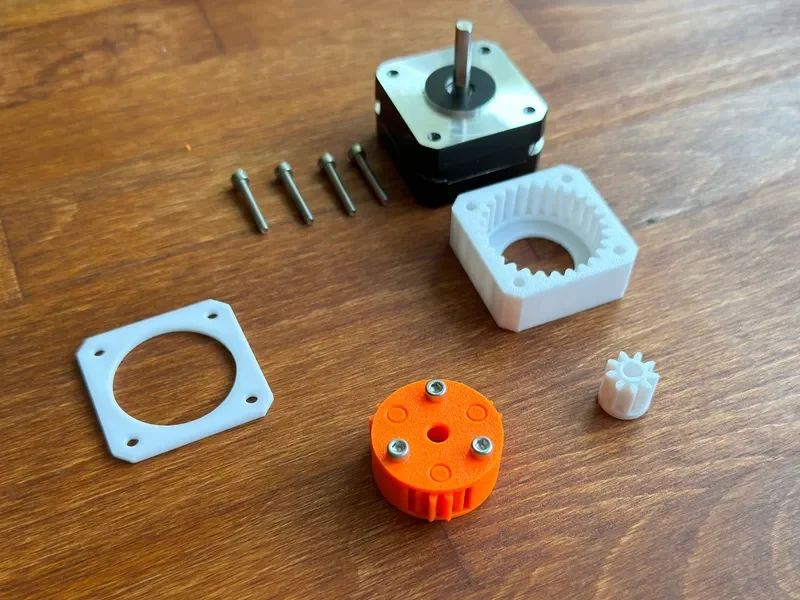

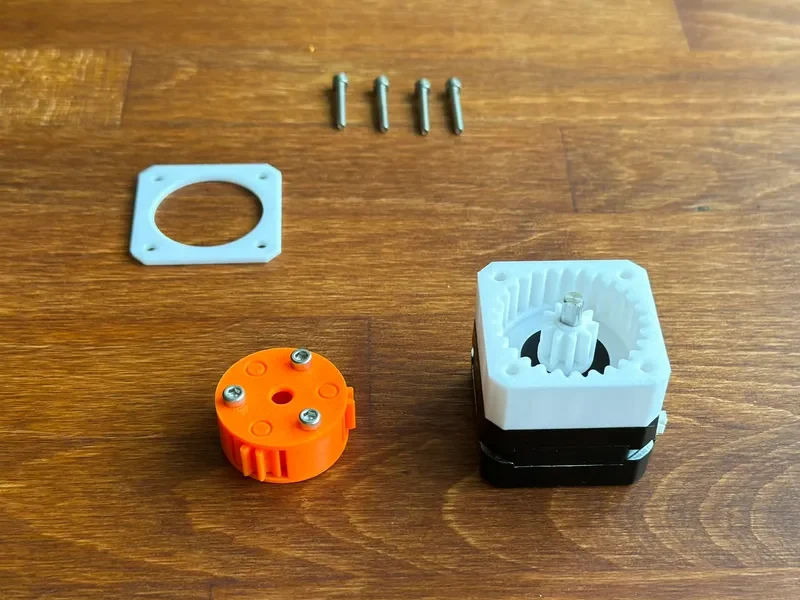

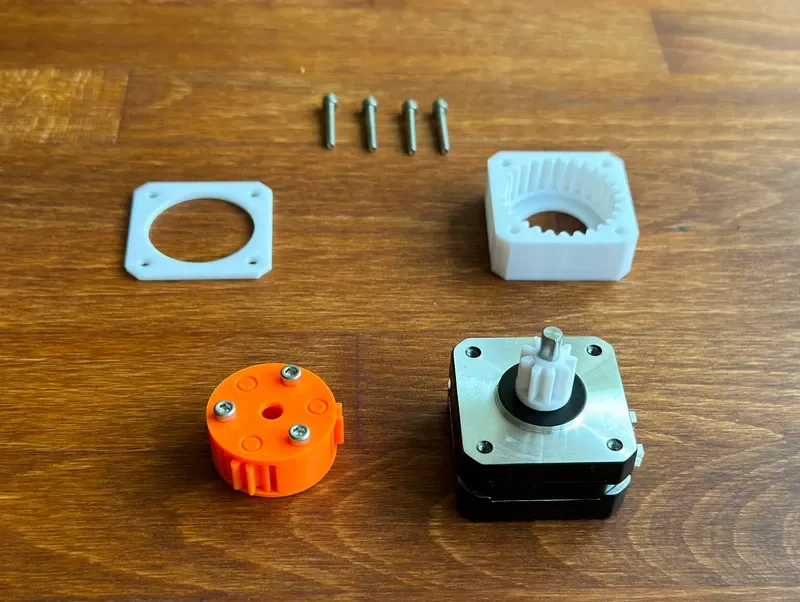

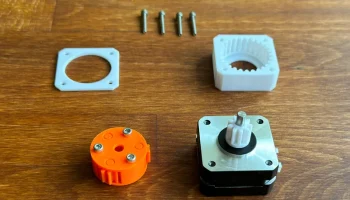

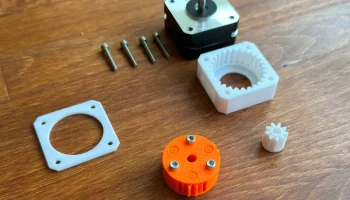

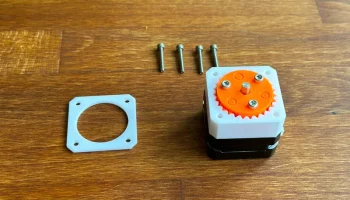

Пожалуйста, обратитесь к изображениям для инструкций по сборке.

Совет для повышения произво��ительности:

Для еще более плавной работы можно смазать шестерни. Это помогает уменьшить трение и продлевает срок службы коробки передач.

С легкостью настройте свой собственный проект:

В комплект входит файл f3d для крышки адаптера, позволяющий распечатать адаптер, соответствующий потребностям вашего конкретного проекта. F3d прилагается, что у вас есть отправная точка.

Обратная связь и улучшения:

Если у вас есть какие-либо вопросы или предложения по улучшению, пожалуйста, свяжитесь с нами. Я открыт для всех предложений и с нетерпением жду ваших идей о том, как мы можем вместе улучшить этот дизайн.
