Корпус контроллера Jackpot с ЧПУ - MPCNC

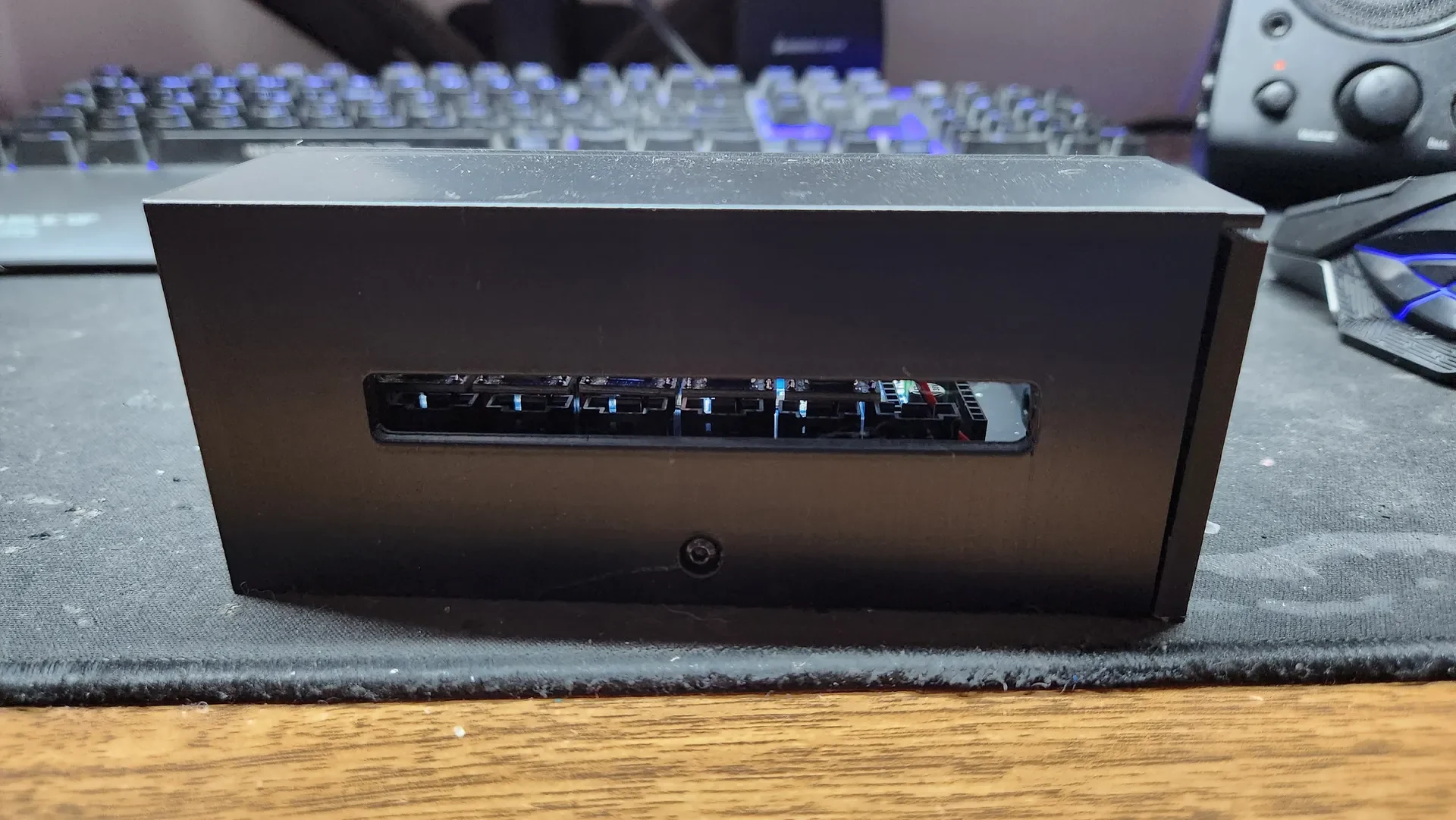

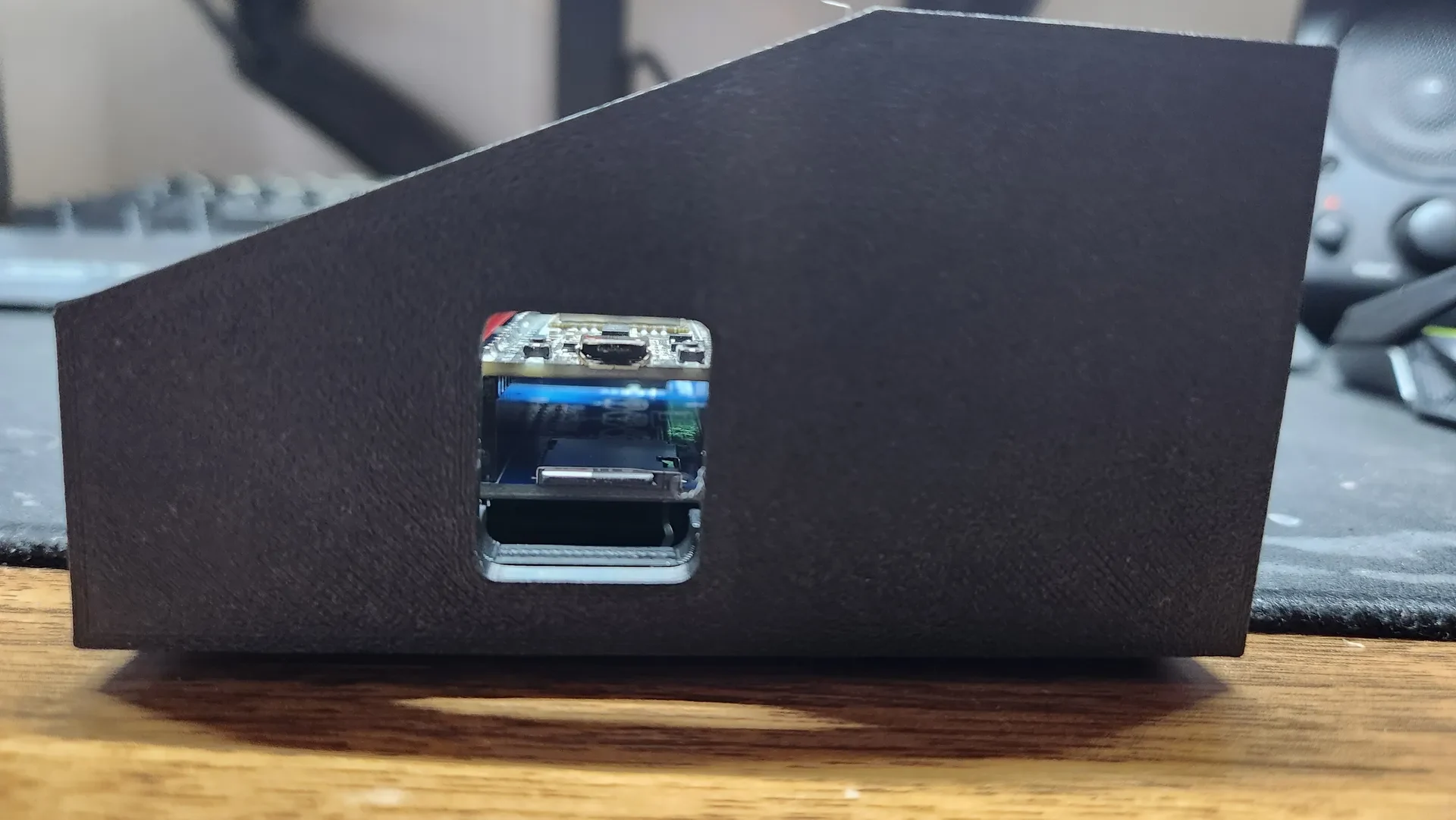

Поэтому я хотел иметь хороший корпус для моего контроллера Jackpot, но мне не понравились эти варианты. Это мой первый раз, когда я что-то проектирую и использую. Он был разработан для использования акрилового листа толщиной 3 мм (~ 75 x 136 мм) в зависимости от ваших допусков.

Я использовал опоры для деревьев, и они отлично сработали.

Я также загружаю файл .step, если кто-то захочет с ним повозиться, поскольку я уверен, что есть более талантливые люди, которые смогут усовершенствовать эту модель.

Спецификация:

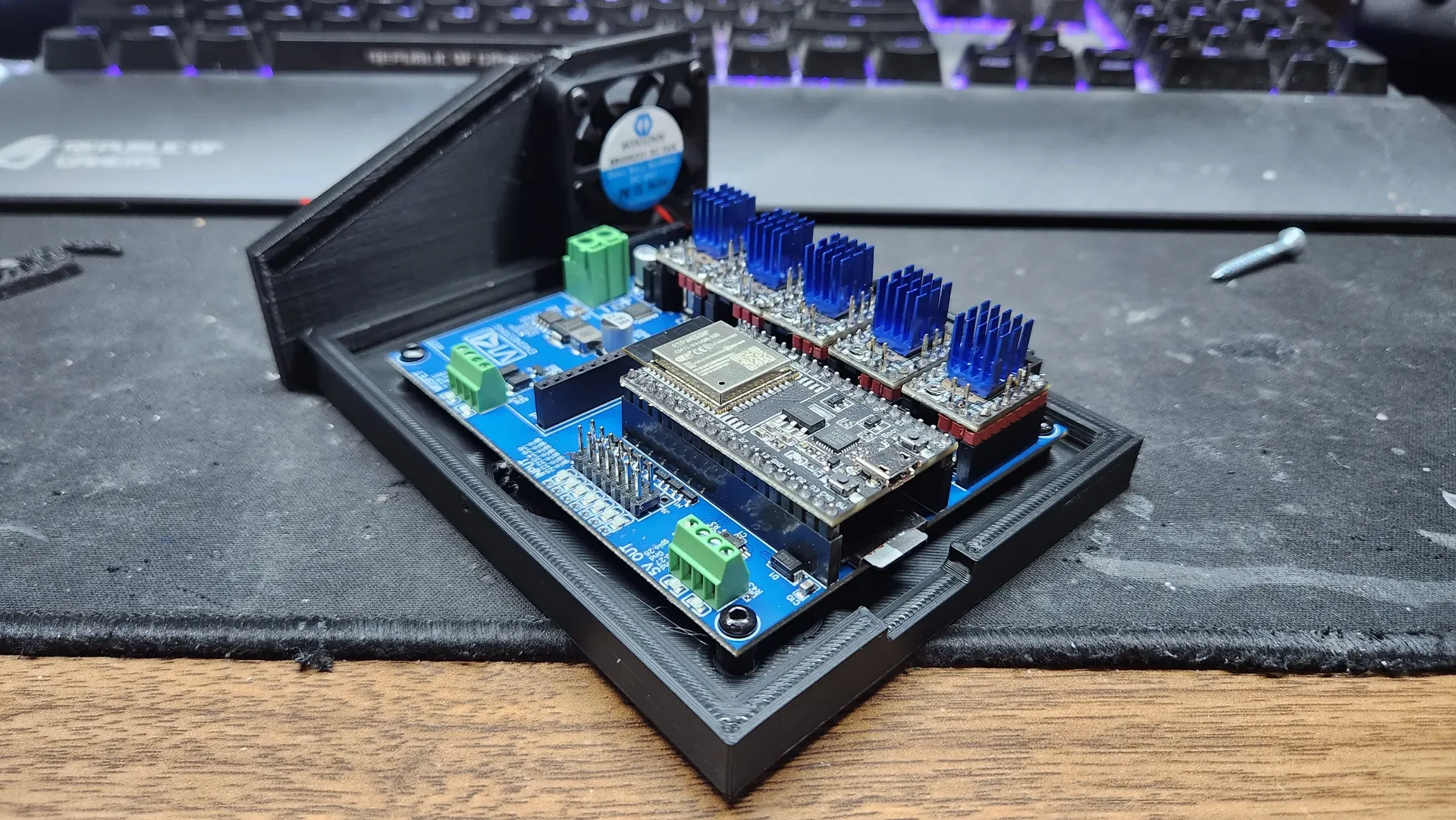

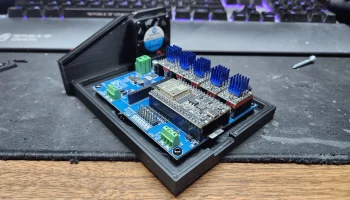

Вставки для термофиксации 3 мм (для установки контроллера ЧПУ)
10 винтов M3x6 (4 для крепления контроллера, 2 для крепления крышки к основанию, 4 для крепления вентилятора)

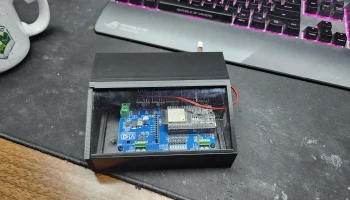

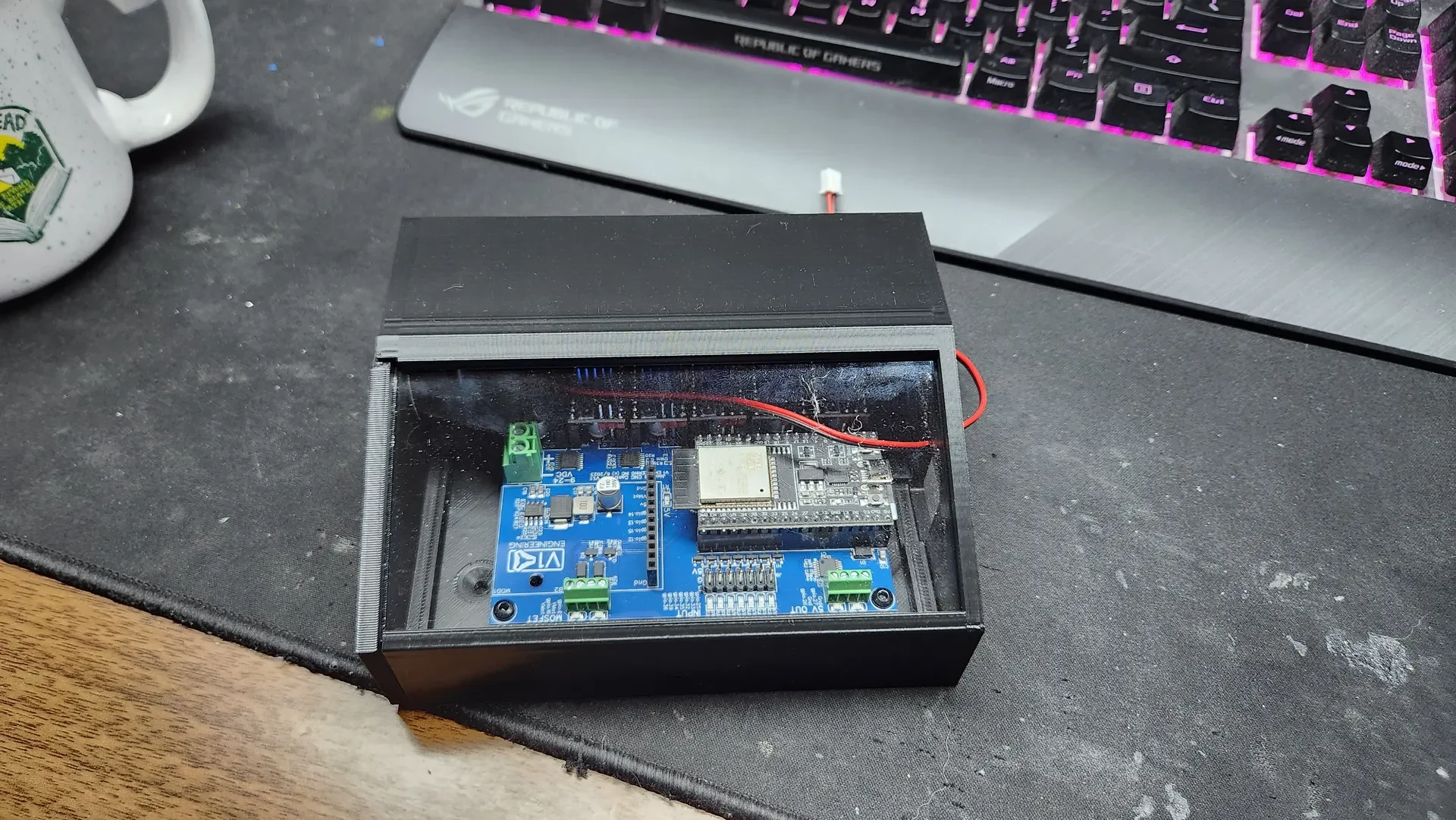

Акриловый лист толщиной 3 мм (отрезок ~75 мм x ~136 мм)

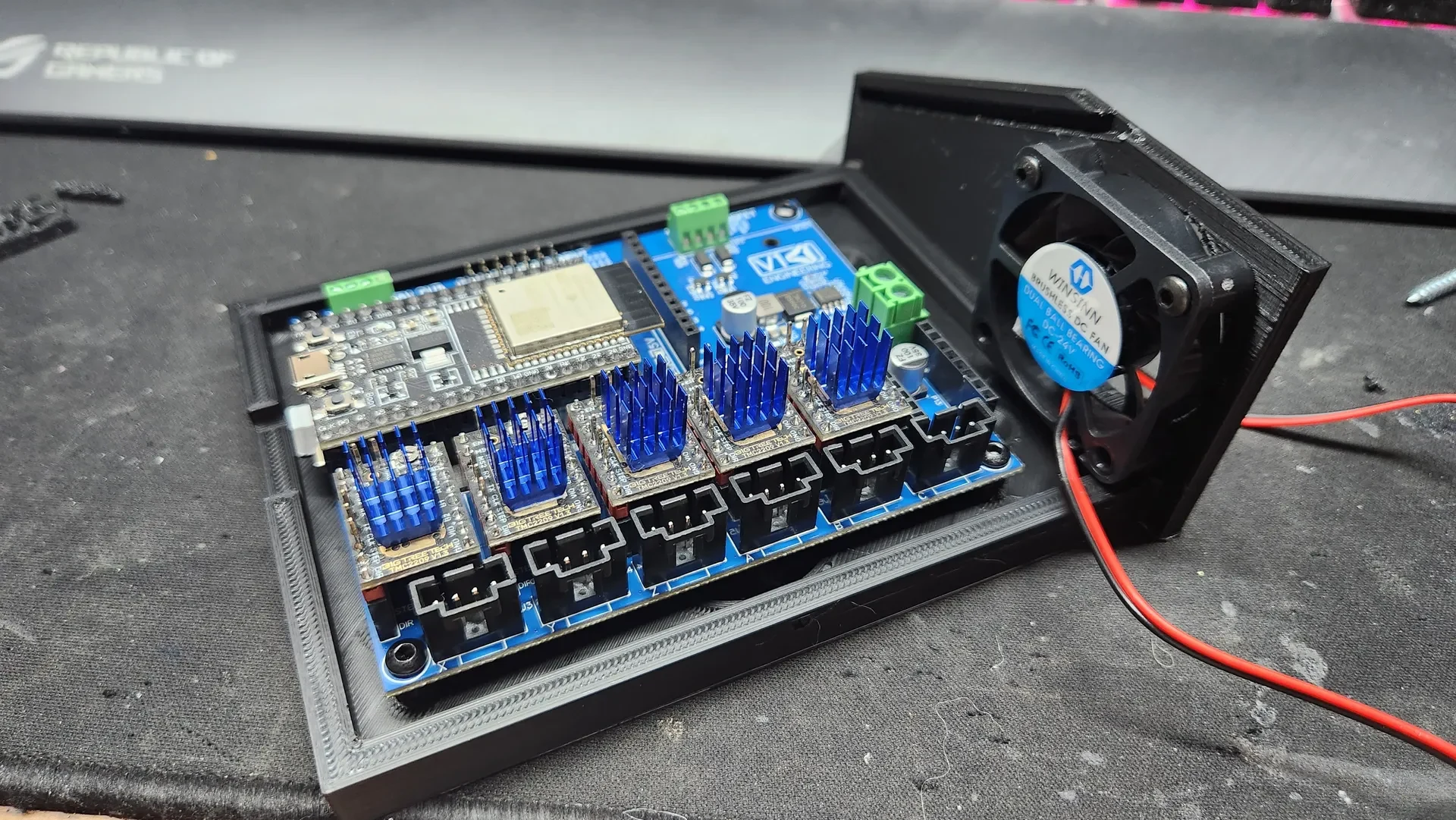

40-мм вентилятор (я сделал стойки так, чтобы они плотно вставлялись в крепления вентилятора, а затем закрепил винтами M3)
(дополнительно) Какие бы винты с потайной головкой не использовались для крепления корпуса к машине.

Опять же, это моя первая попытка сделать что-то подобное, и я, вероятно, изменил бы пару вещей, но это и так соответствует моим потребностям. Надеюсь, это поможет кому-то еще!
