3018 CNC - полная модернизация оси X

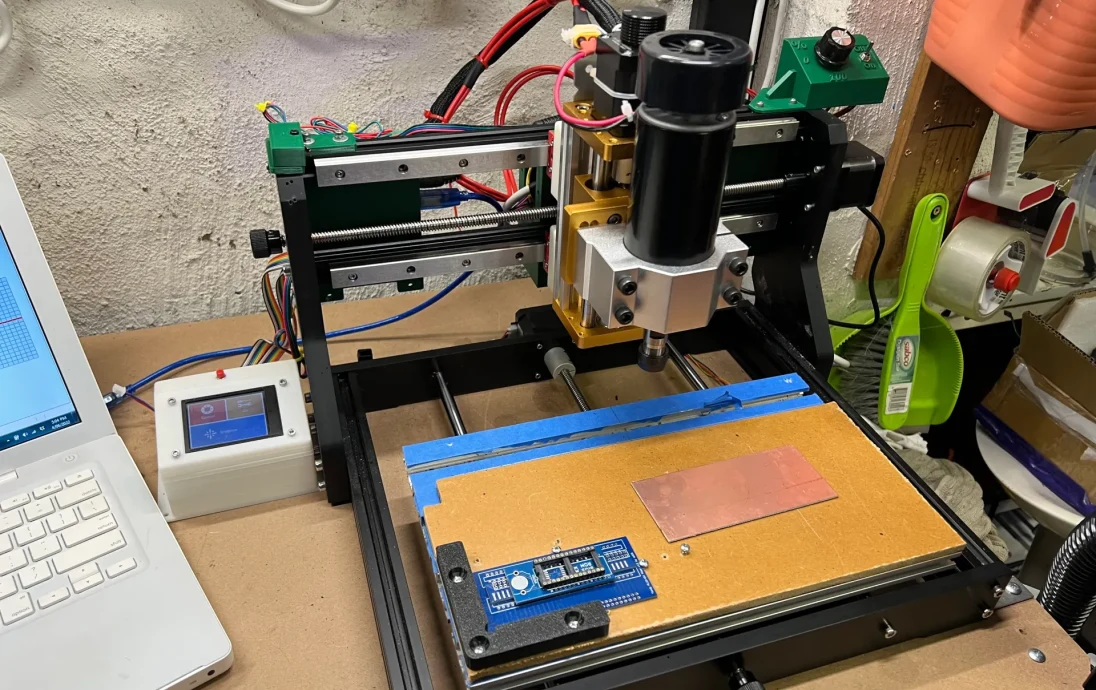

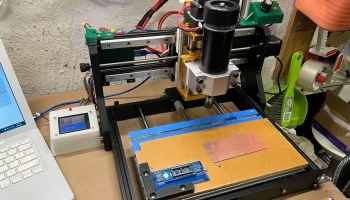

Это обновление дает вам станок с ЧПУ Ultimate 3018 — печатные платы и алюминий теперь можно точно фрезеровать.

Шаги сборки:
Снимите старые стержни оси X и каретку оси Z.
Ослабьте вертикальные крепления оси X и сдвиньте их как можно дальше назад, затяните болты (это сводит к минимуму потерю площади оси Y).

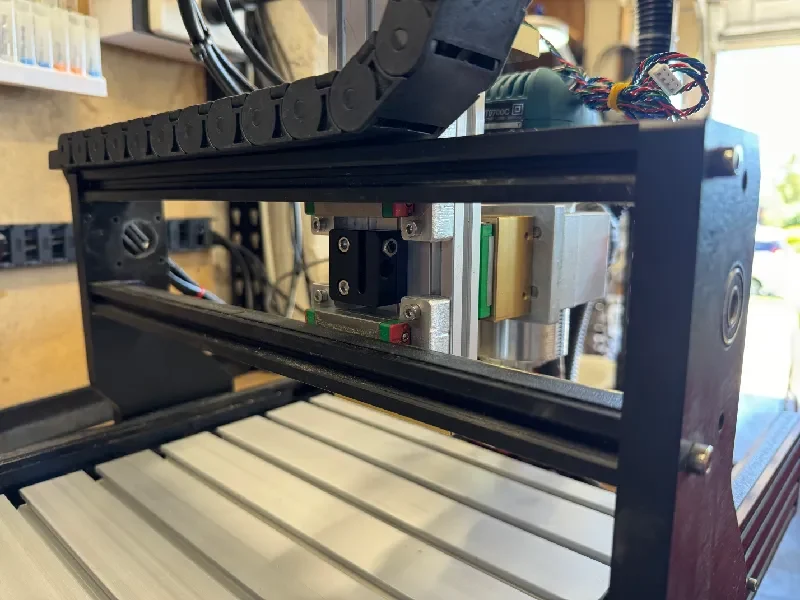

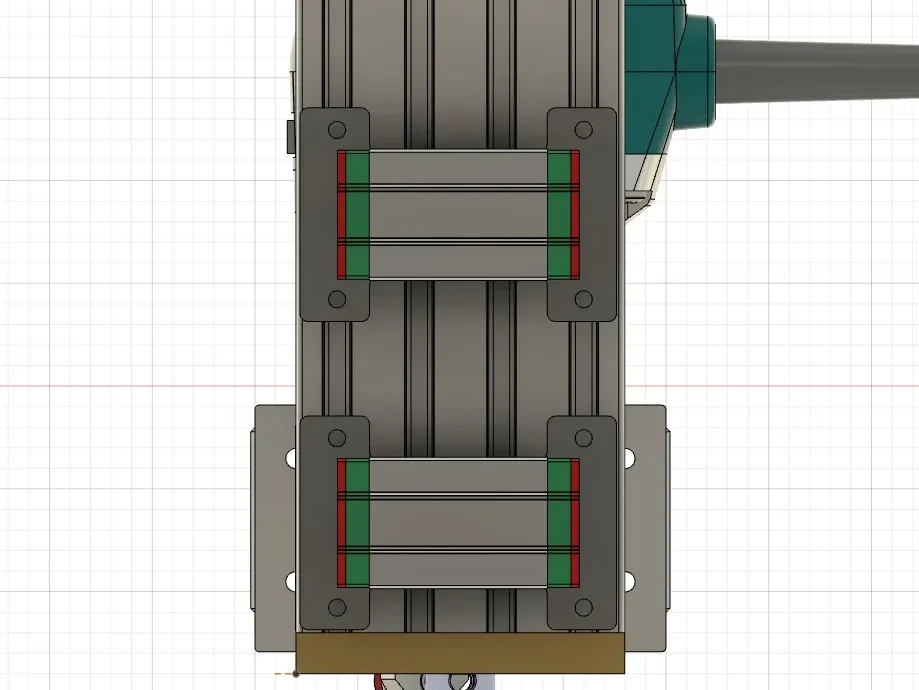

Установите линейные направляющие, используя фиксированные Т-образные гайки M3 (а не вращающиеся, которые имеют свойство неправильно зацепляться). Вам нужно только обезопасить каждую вторую точку монтирования.
Установите крепления MGN15H на каретки с помощью болтов M3.
Свободно установите модернизацию оси Z на прилагаемые Т-образные гайки с помощью болтов M4 — сделать это может быть немного сложно, поэтому наберитесь терпения. Я начинаю с верхнего крепления, затем прикручиваю нижнее крепление и оставляю крепление ходового винта напоследок (я использую толстый кусок пр��волоки, чтобы задвинуть Т-образные гайки на место).
После того, как все болты оси Z затянуты, затяните два основных крепления, убедившись, что они параллельны друг другу, а ось X свободно перемещается из стороны в сторону.
Установите ходовой винт оси X и систему защиты от люфта — затяните муфту ходового винта, а затем убедитесь, что она плавно перемещает ось X, прежде чем затягивать болты крепления ходового винта на задней части каретки z.

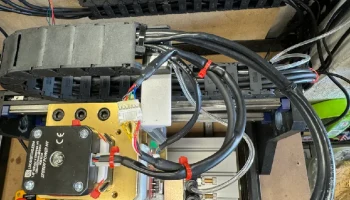

Установите проводку и источник питания по желанию.
Установите концевые упоры и настройте их по мере необходимости.

Перемещение шпинделя:

К счастью, мой дизайн делает это очень простым.

Ось X: вам просто нужно вставить сверло в цангу и опустить его на станину. Затем просто разверните машину и ослабьте все винты z-образных креплений (включая блок ходо��ых винтов).

Затем используйте строительный угольник, чтобы убедиться, что фактическое крепление шпинделя (не Z-образная рама) находится под прямым углом к ​​станине, и затяните болты (не обращайте внимания на тестовую доску на фотографии, я надел ее обратно после того, как трамбовал шпиндель).

Ось Y: Процедура в основном такая же, но на этот раз вы ослабляете болты, крепящие ось X к основанию. Затем установите детали пе��пендикулярно передней части крепления шпинделя. Отрегулируйте его до параллельности кровати, а затем снова затяните болты.

Печатные части:
Крепления MGN15H — печать из ABS+ или другого конструкционного пластика.
Крепление источника питания
Концевые упоры x3
Y Концевой упор
Панель регулятора скоро��ти шпинделя

Купленные детали:
Обновление оси Z
или модернизация оси Z с шариковым винтом и линейными направляющими (эта ось Z более высокого качества и поддерживает использование тяжелых шпинделей, таких как фрезерный станок серии Makita 700)
2 линейных рельса 300 мм с 1 кареткой MGN15H
Шпиндель, крепление и источник питания мощностью 500 Вт
Р��зетка IEC с предохранителем для источника питания
Подпружиненные Т-образные гайки M3
3 концевых выключателя/концевика MakerBot v3

Дополнительные детали:

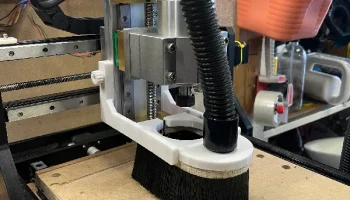

Пылезащитный башмак для шпинделя мощностью 500 Вт.

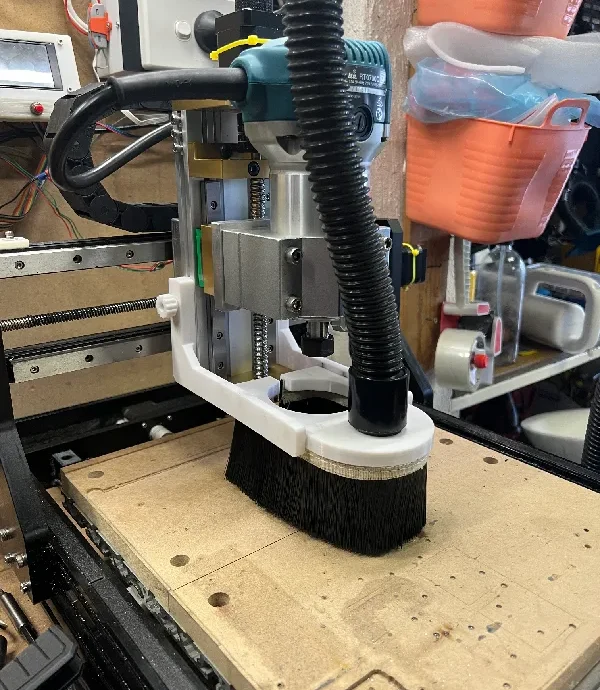

Пылезащитный башмак для шпинделя фрезерного станка Makita
Крепление для кабельной цепи 15 x 30 мм.
Контроллер MKS DLC32 и ЖК-экран TS24
Крепление экрана для ЖК-дисплея TS24
Заднее крепление ЧПУ и чехол для MKS DLC32
Сменный вентилятор для шпинделя 500 Вт.
Кабельные направляющие для профилей 2040 с V-образными пазами
Обновление кровати 3040 Pro

ОБНОВЛЕНИЕ:

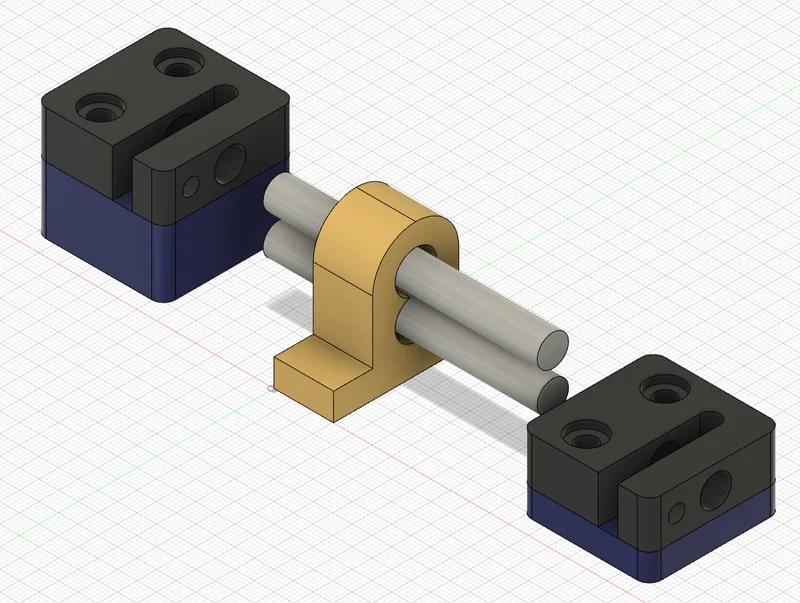

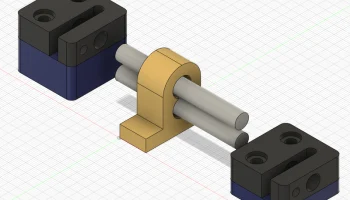

Я добавил поддержку настраиваемых блоков защиты от люфта, используемых RatRig и OpenBuilds. Они подходят только между монтажными блоками шарико-винтовой передачи оси Z. Они обеспечивают гораздо более высокую точность, чем противолюфтовые гайки пружинного типа, используемые в 3D-принтерах.

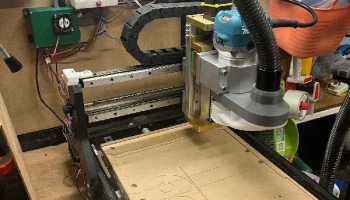

и вот оно в действии:

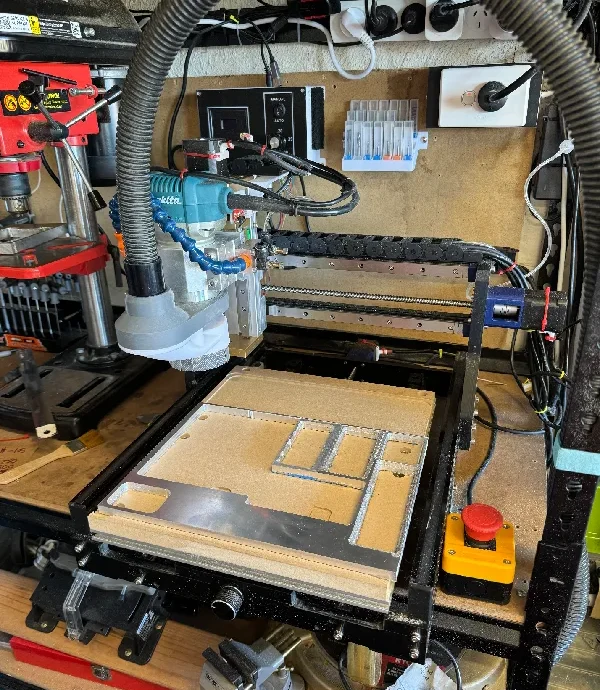

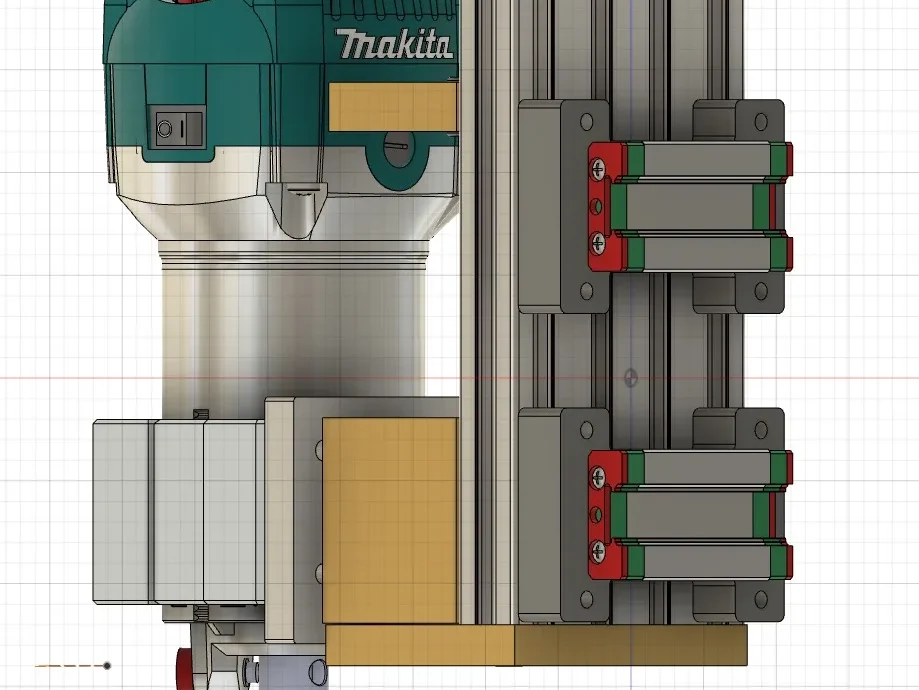

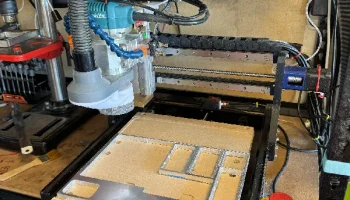

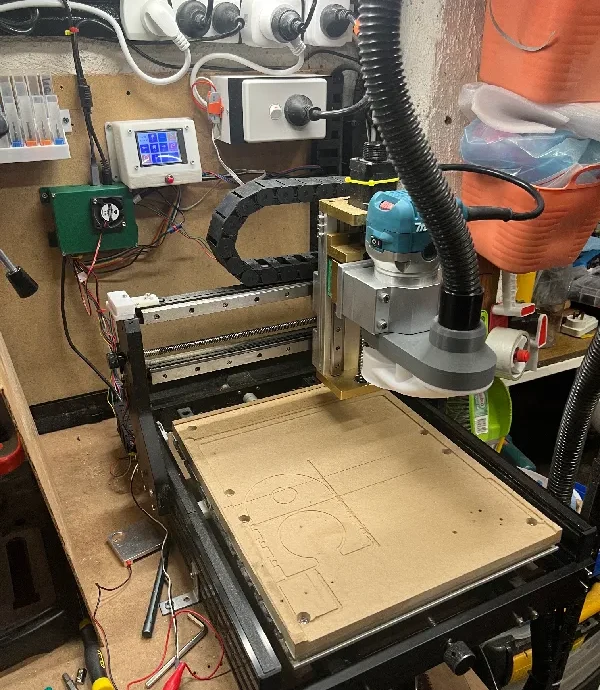

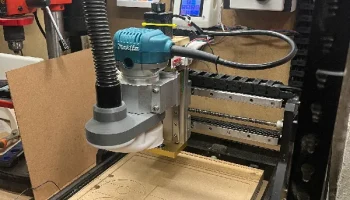

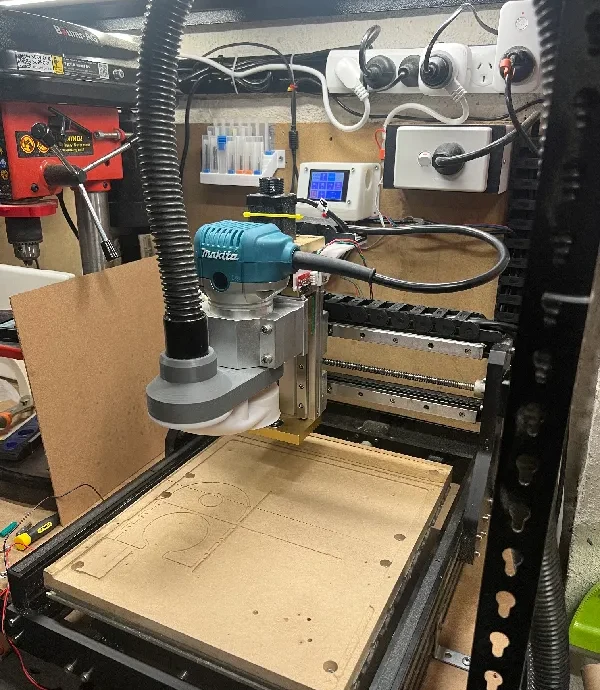

Ось Z шарикового винта со шпинделем Makita:
