Корпус Starlink с плоским креплением для ЧПУ/крупной печати
Плоский корпус Starlink, предназначенный для резки с помощью ЧПУ. Общие размеры готового корпуса составляют 554,35 x 344,8 x 30 мм + высота любого пластика, который вы используете для крышки.
Инструкции:

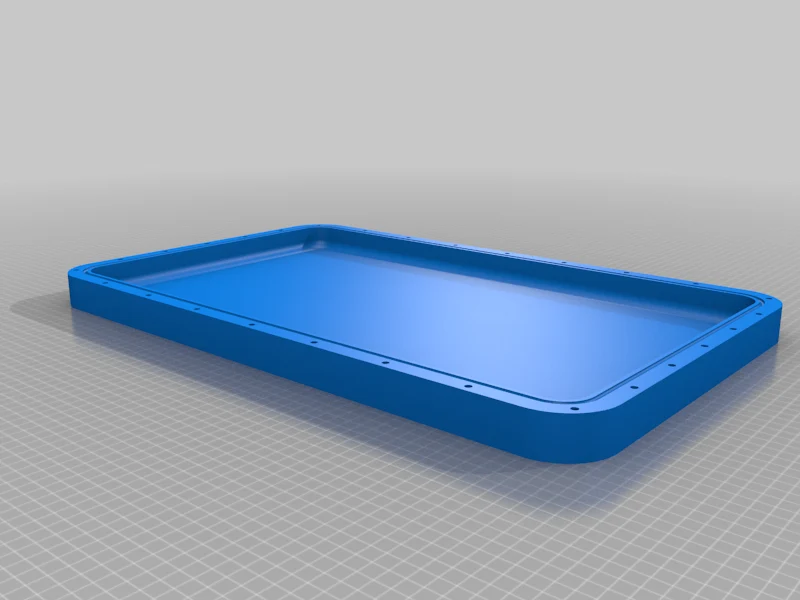

Корпус ЧПУ. Я использовал кус��к пластика PE-UHMW размером 560 x 350 x 30 мм, который стоил около 80 евро. Я прикрепил файл Fusion360, который экспортировал в программное обеспечение ЧПУ. Я предлагаю делать отдельные проходы с ограничивающими областями, установленными как: Внутренняя часть для первоначального разреза, Внутренняя часть для чистового разреза (необязательно), внешний край канавки для прокладки, внешний край корпуса (для отверстий для винтов) и, наконец, неограниченный, чтобы вырезать корпус из материала.
Лазерная резка/CNC верхняя часть из акрила или лексана
Отверстия под винты
Отрежьте прямоугольный Starlink до глубины 25 мм. Положите блюдо Starlink лицевой стороной вниз. Теперь возьмите маркер и поместите его на что-нибудь вроде рулона ленты или деревянных обрезков так, чтобы он находился на высоте ровно 25 мм от поверхности. Используйте это, чтобы провести линию по всему периметру тарелки Starlink. Резать. Пока вы не срезаете (или не уходите очень далеко в корпус, например, на 6 см), нет опасности задеть что-нибудь. На YouTube есть видеоролики, показывающие внутренние детали, и на 25 мм единственное, что можно задеть, — это кабели, расположенные не так близко к краю.
Откройте корпус (при необходимости с помощью отвертки). Снимите пластиковую подложку с задней части. Разрыв клипов. Снимите кабели.
Вырежьте отверстие в боковой части корпуса ЧПУ, чтобы пропустить серый кабель.
Чистый.
Пропустите серый кабель через отверстие, застегните его и прикрепите к корпусу с помощью ремешков (я использовал небольшие пластиковые зажимы с лентой 3М сзади).
Закройте кабельный ввод прозрачной ручкой Gorilla или чем-то подобным.
Поместите вырезанную тарелку Starlink в корпус с ЧПУ.
Вставьте уплотнительный шнур диаметром 4 мм в паз.
Ставим крышку на место, закручиваем

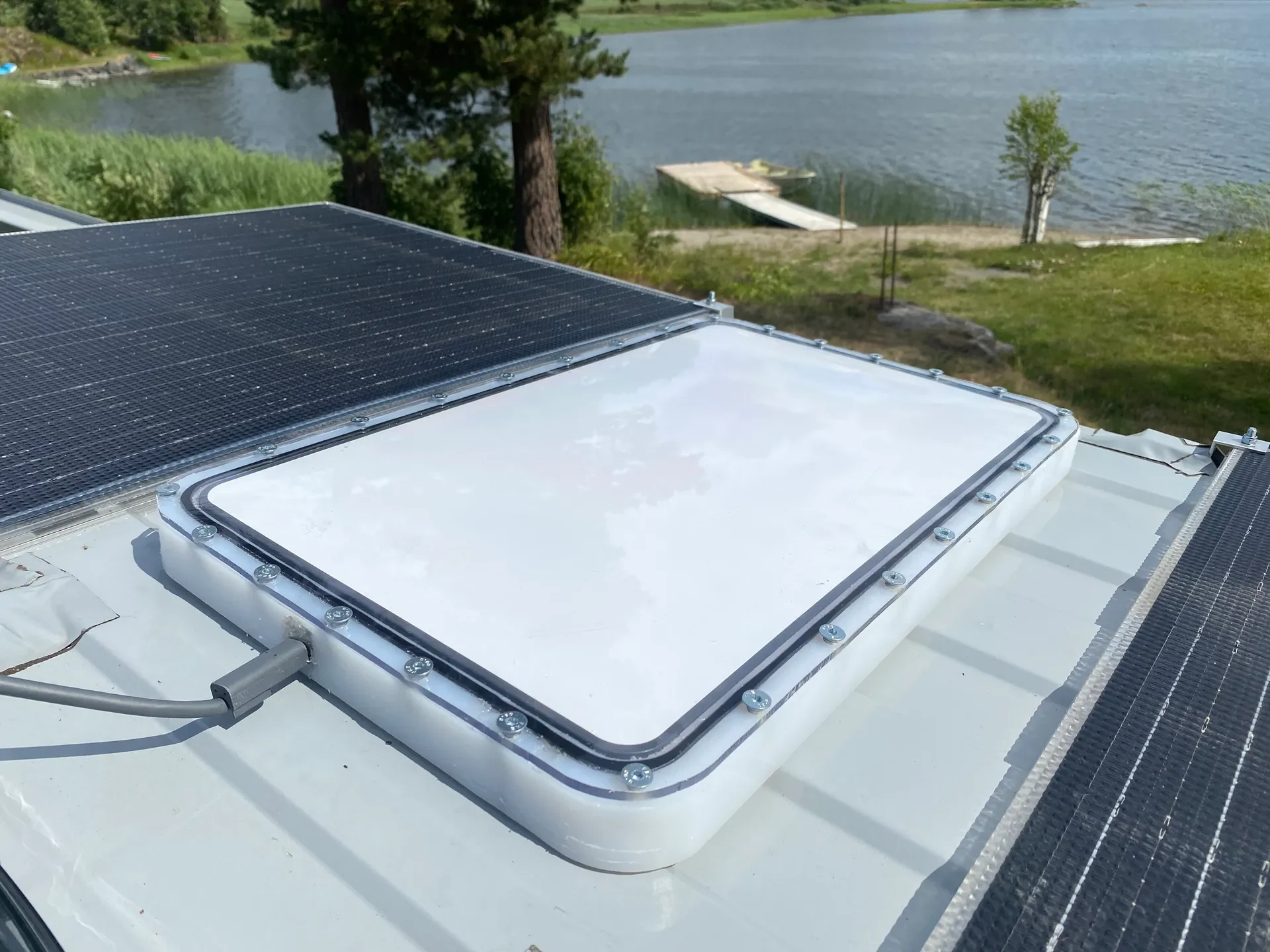

Монтируйте так, как считаете нужным. Я оставил в модели все отверстия для винтов глубиной 25 мм, но просверлил несколько из них до конца, чтобы прикрепить к ним L-образные кронштейны.
Файл Fusion360 полностью доступен для редактирования с помощью пользовательских параметров. Так что, если вам нужно другое количество отверстий для винтов, глубина корпуса, ширина стенки и т. д., все это можно настроить, просто изменив некоторые цифры.
Вы также можете напечатать это на 3D-принтере, но вам понадобится большой принтер или вам придется разрезать его на части. Большинство материалов также не являются на 100 % водонепроницаемыми.
