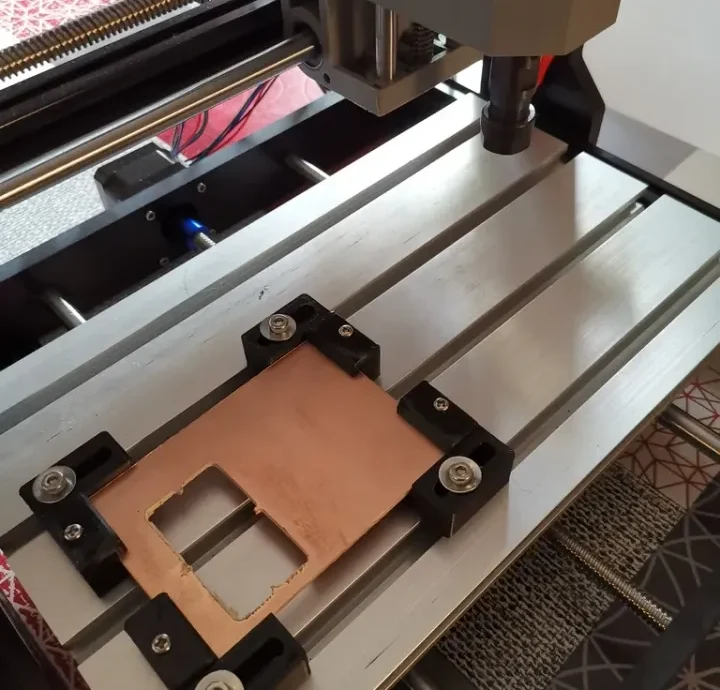

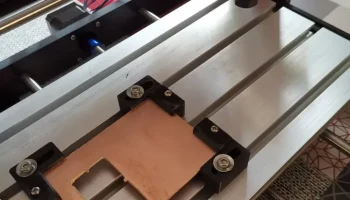

Крепление для резки печатных плат на CNC 3018
Источник:
Чтобы избежать вибраций, рекомендую положить пластиковую пластину с 100% заполнением и толщиной 1,5 мм.
Под пластиковую пластину я кладу кусок пенополистирола.
Остерегайтесь пыли! Я наношу на печатную плату растительное масло, чтобы пыль не разносилась по воздуху. Она вредна для здоровья.
Я использую печатную плату размером 100 x 70 мм.
Для крепления на ЧПУ вам понадобятся:
4 винта M3x18 + 4 гайки
4 винта M4 или M5x25 + 4 гайки Vslot.
Файл Fusion 360 прилагается, если вам понадобится внести какие-либо изменения.
Спасибо =)
