Датчик синхронизации LGB Chuff своими руками........

Легко прикрепите магниты к оси, чтобы синхронизировать работу вашего локомотива:

Колеса и шестерню не нужно снимать с оси.
Никаких возни с клеем и шурупами.
Положение магнитного колеса можно регулировать после установки.

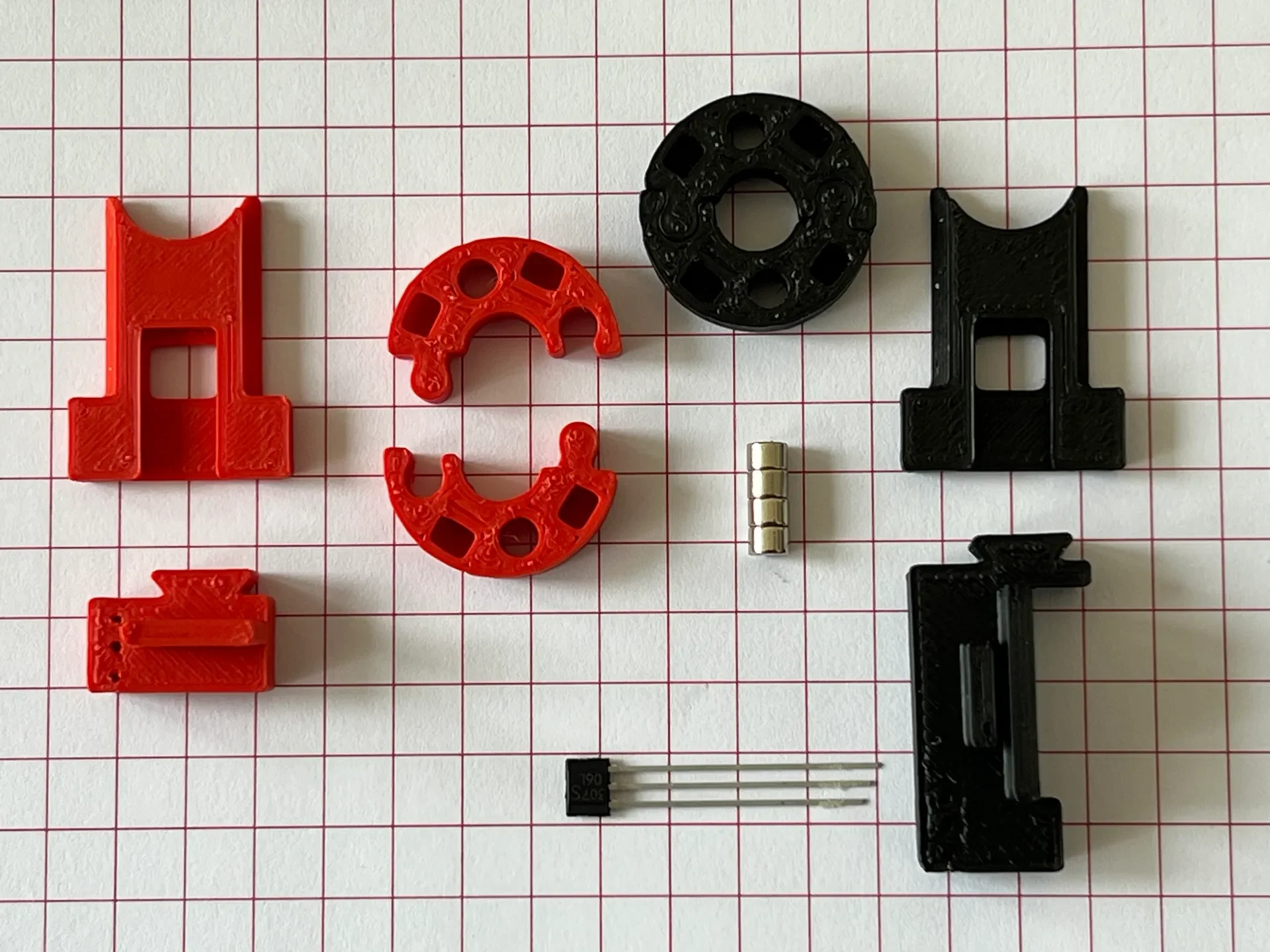

Что вам нужно:

4 круглых магнита 3х2 мм.
1 датчик Холла (например, Infinion TLE4906L — обратите внимание на напряжение разъема датчика вашего локомотива) и немного провода
2 половинки магнитного кольца
1 держатель коробки передач (деталь 1 из 2)
1 держатель датчика Холла (деталь 2 из 2), короткий или длинный, в зависимости от того, как шестерня установлена на оси

Как установить датчик Холла (он обращен к магнитам на оси):

Вставьте держатель датчика в держатель коробки передач (вырез круглой оси находится внизу, а направляющая для троса — вверху).
Аккуратно разведите соединения датчика и вставьте их в отверстия в держателе.
Согните датчик так, чтобы он был обращен к оси.
Припаяйте кабели

Как установить магнитное кольцо:

Определите правильный полюс магнитов и полностью вдавите их в кольцо, клей не требуется, но учтите, что магнит нельзя снять после нажатия, не разрушив кольцо.
Наденьте одну половину магнитного кольца на ось и вставьте в нее вторую половину.
Отрегулируйте положение кольца на оси так, чтобы магниты совпадали с датчиком, а один магнит совпадал с шатуном — убедитесь, что кольцо нигде не блокирует ось

Счастливого ЛГБинга!
