Tiny Touch (самый маленький Z-зонд своими руками) для Ane..

Обновление от 5 мая 2020 г.: MK3 теперь доступен в другом виде. Это полный редизайн.

Обновление от 15 октября 2019 г.: После некоторого времени создания и использования крошечного сенсорного экрана я заметил, что болт M3, который ввинчивается в флаг, является конструктивным недостатком. На некоторых поворотах вы можете вкрутить его не прямо, и он может зацепиться за отверстие. Я изменил дизайн корпуса и флага, поэтому болт М3 и крышка больше не нужны. Вот Tiny Touch MK2, я обновил руководство по сборке, чтобы отразить изменения в MK2.

Быстрое обновление:

Добавлен ролик на YouTube, где показано это в действии: https://youtu.be/RZY6Nvi4sqs
Результаты М48

Отправить: Получение M48: Получение теста повторяемости Z-зонда M48: Завершено! Получение: Среднее: 0,022500 Мин.: 0,000 Макс.: 0,040 Диапазон: 0,040 Получение: Стандартное отклонение: 0,009487

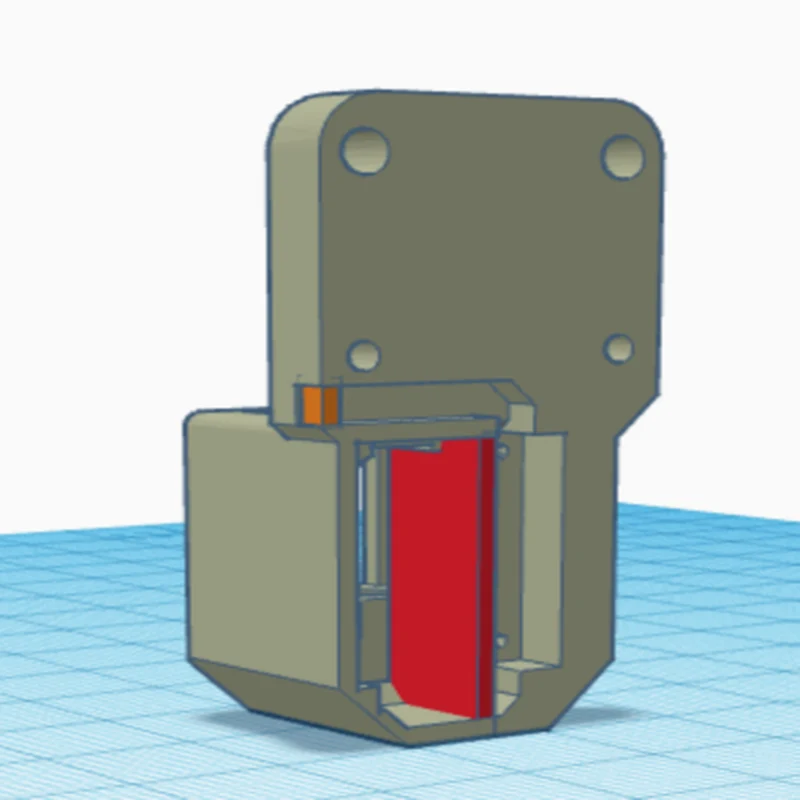

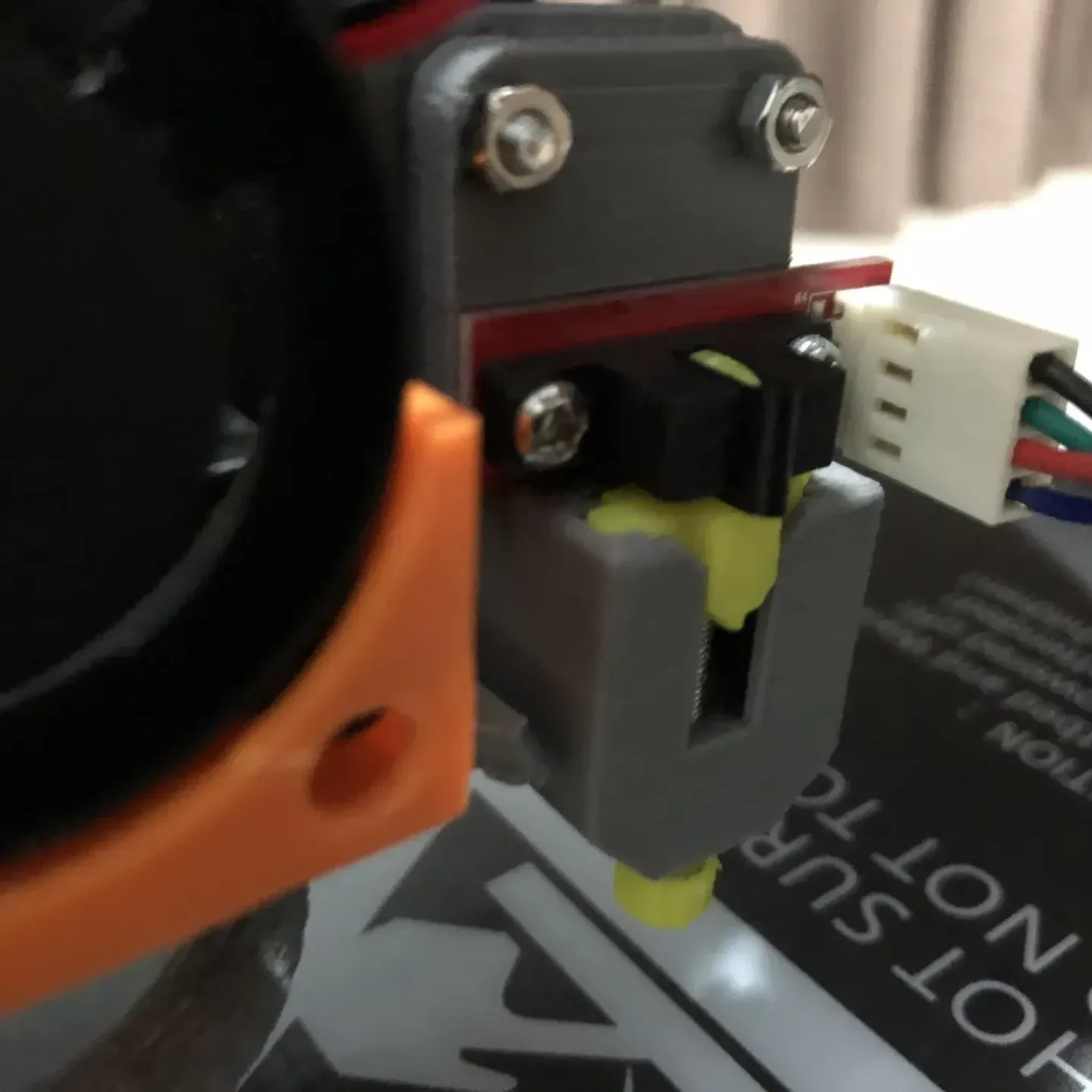

Основное отличие от оригинала в том, что я сделал корпус немного больше. Может быть потому, что я печатаю ABS, а там усадка. И я снова сплющиваю верхнюю часть, потому что не могу установить оптический ограничитель заподлицо с задней частью. И я добавил 1 мм легко отламываемой опоры для свеса.

Полное пошаговое руководство теперь доступно в моем блоге.

После того, как вы это сделали, я настоятельно рекомендую заменить крепление пружинной платформы на прочное.
