Корпус для электроники Ender 5 Klipper

ПРИМЕЧАНИЕ. Чтобы использовать этот корпус для электроники, вам необходимо установить оригинальный корпус для электроники вашего Ender 5 сзади или на вашей машине или иным образом переместил его содержимое в собственное решение. Для тех, кто заинтересован, можно начать с чего-то вроде этого: https://www.printables.com/model/127714-ender-5-rear-mount-electronics-power-bracket.

Для этого вам, вероятно, понадобится новое монтажное оборудование M5, так как вы, вероятно, будете повторно использовать его (а затем и некоторые другие) для установки оригинального корпуса электроники сзади. Для установки вам понадобится...

Монтажное оборудование:
8 гаек M5
6 ��интов M5x25
2 винта M5x12

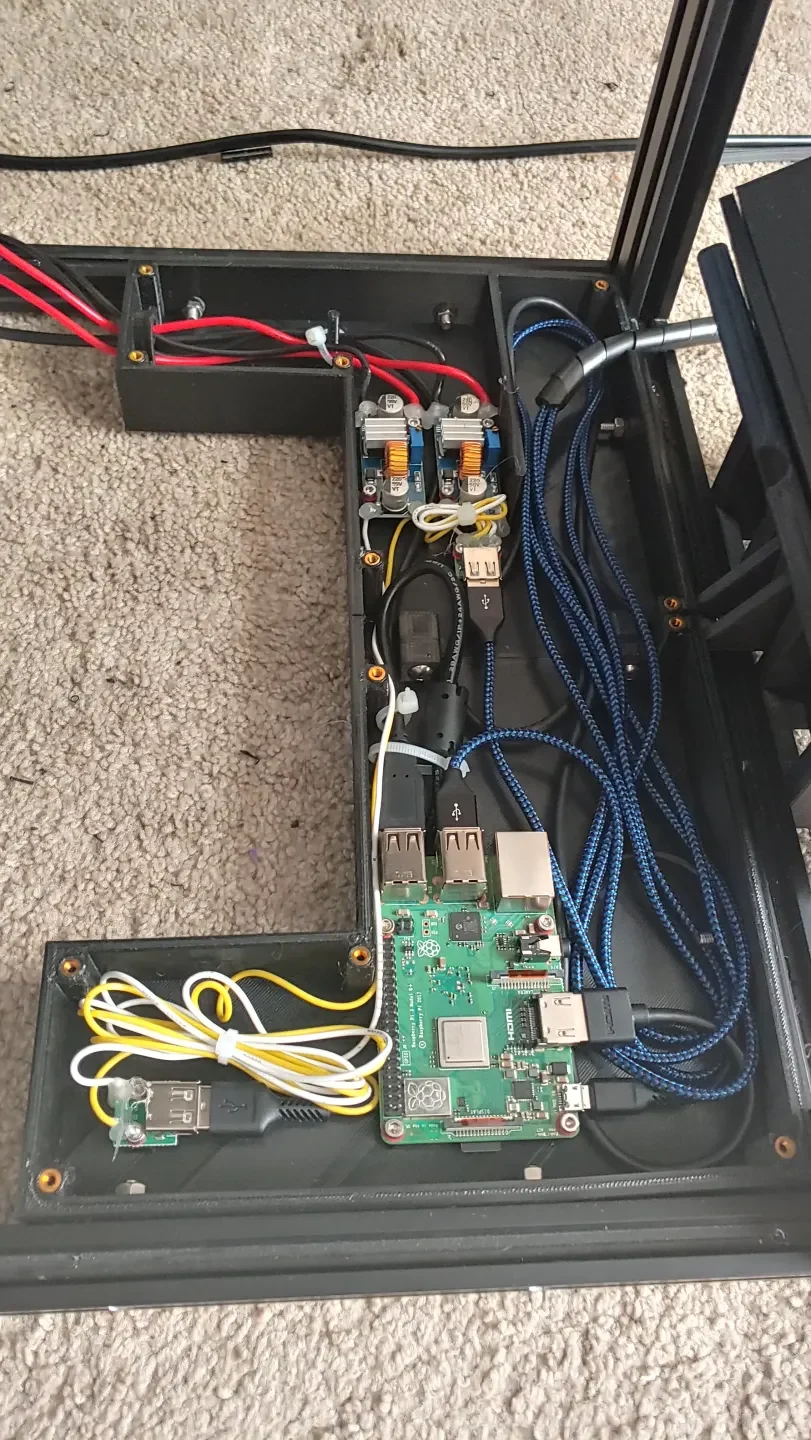

Аппаратное обеспечение, которое можно разместить внутри:
1x Raspberry Pi (выбор модели)
2 понижающих преобразователя XL4015
2 монтируемых печатных платы с гнездовыми портами USB типа A

Типы XL4015, для которых я разработал этот корпус, оказались довольно нестандартными, поэтому я предоставлю файл .STEP этой конструкции вместе с другими файлами, чтобы вы могли при желании внести изменения. При необходимости я также могу отредактировать крепления в соответствии с вашими потребностями. Тем не менее, в задней правой части корпуса, возможно, еще достаточно места для приклеивания понижающих преобразователей.

Сборка проста: просто вставьте две гайки M5 в два соседних монтажных отверстия половины 2 (правой), затем добавьте два винта M5 к половине 1 (левой) и затяните две половинки вместе, чтобы образовать прочное соединение. Теперь теперь единый блок можно установить на место старого корпуса электроники, где добавленные винты и гайки придадут детали большую жесткость. На внутренних стенках корпуса имеются выпуклые круглые поверхности, указывающие, где должны располагаться гайки, поскольку, в отличие от соседних креплений, здесь нет специального выреза для гаек M5.

В этой конструкции отсут��твует часть дополнительного пространства, которое можно было бы получить, удалив L-образную форму каждой половины корпуса, но этот корпус был намеренно разработан для поддержки тех, у кого под кроватью могут быть опорные рычаги, которые в целом снижают высоту потолка детали в качестве меры предосторожности.
