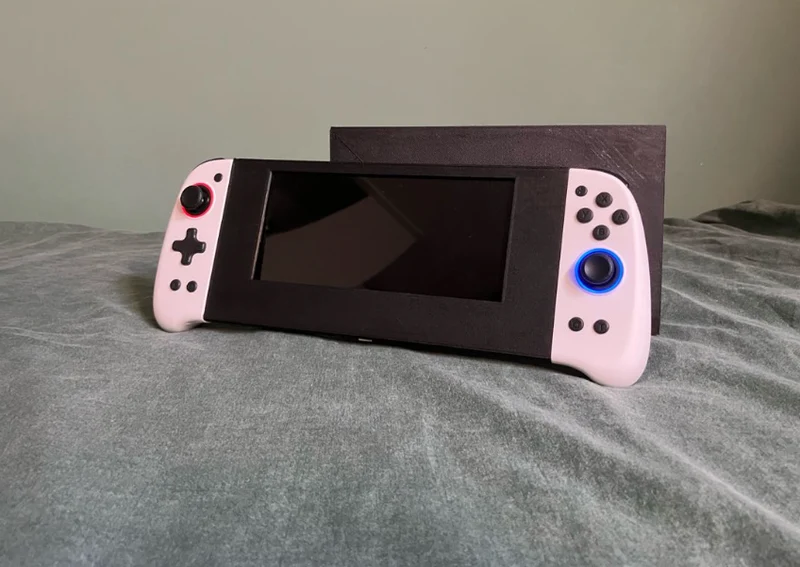

Nintendo Switch для вашего телефона своими руками........

Требуемое оборудование:

джойконы: https://www.amazon.com/Replacement-Nintendo-Switch-Controller-Compatible-Controllers/dp/B0D66GJPG4/ref=sr_1_13?crid=2D2H6QDZAT OJO&dib=eyJ2IjoiMSJ9.z7Yn6aYaKH-Pq_DmWyUnIXRO4AmxJhc71A6tLA0OX3KI3FrnZxWRGaB1U2bYIPg1y_RtCv4fIksglw4w_6PEnc-iKivdApdcmKR1Bkdq2 bZmzGbOUzQQYEcrqqXQkoWJ1e0j61xgWWHwr1FKVAyaK9Yo6MdFTN4FaVfTQjrrsISl6_WAtKhb-BeabykMpDQ6LuU6bQaUeiQJetYeJYtMorSXC10TzpelH8MOuba S68I.dtyTu6LtCt6QcBXLiEY3lPYJx53UDTyOmssFc5lfkb0&dib_tag=se&keywords=joycons&qid=1724168834&sprefix=joycons%2Caps%2C204&sr=8-13

переходник USB-C-HDMI: https://www.amazon.com/Anker-Aluminum-Pixelbook-Compatible-Thunderbolt/dp/B07THJGZ9Z/ref=sr_1_3?crid=1DX5ZBRRB1TNY&dib=eyJ2I joiMSJ9.IOBpHBUjmDQmcc3JZSHwG7sxOjzJIB4-Fl6l_AYgNmfNwf2LSZcR1jFjTqvnxDHk7qv5KoWlH4Jv7FFZxvw0bmWqN4m3A6pgIEH5sv5RpnRgq9CJQyq5R b1vq_-O0vv6Stbn_9tanamC6FHVCbUrk9358p_OYXdfzBlUVp1wwf3nFUJa_oMYsWllb9fQqISLKqO_CW5Nj4OoWLPnOMu05jrRMJvbgVAL5MG6I4cVZuk.dTED4u utoLc8iUc-uIP6l4qrwW-O9wF3y5vKShvlOH8&dib_tag=se&keywords=hdmi%2Bto%2Busb%2Bc&qid=1724166829&sprefix=%2Caps%2C149&sr=8-3&th=1

USB-кабель 90°: https://www.amazon.com/UGREEN-Delivery-Charging-Compatible-Nintendo/dp/B07V6PBRYG/ref=sr_1_61?crid=2RVIPSQEFW982&dib =eyJ2IjoiMSJ9.CbW8Jp5WHOdVE_e6qKSbcTR0S94jInDeTXW2-Zl1uCTdGGSGbnoqP11jTxuy7sb2cKa_raUYH-S6MATmXOq2sAV1l-Quk_i0bOoi71 HHJHo4JBCpCyRf_OwNbNgUnWj7sVN4fBD0ZWBs-eB3B7D7GwDDT3wIkoYxNHoX14kk1MzpdIxqAR-mBKeYLh8HakQc.BrR3WthsQATQF9UZJiHP_KKjl aYEhHy1EOqaheZGeio&dib_tag=se&keywords=usb%2Bc%2B90%2Bgrade%2Bcable&qid=1724167276&sprefix=%2Caps%2C200&sr=8-61&th=1

USB-адаптер 90°: https://www.amazon.com/AreMe-Extender-Compatible-Notebook-Computers/dp/B0B2NJ3P3L/ref=sr_1_21?crid=327HMYDL61BOB&dib=eyJ2IjoiMSJ9.fU76El7Ir6wn_ZTo8Uhv6eXVxhDHwxqOCyx9o_ y6ZivGjHj071QN20LucGBJIEps.mL6_SJgdLwGFlGBECGiV4Vqv1rmetK8lVIUiQMx26Iw&dib_tag=se&ke ywords=usb%2Bc%2B90%2Bgrade%2Bcable&qid=1724166991&sprefix=%2Caps%2C162&sr=8-21&th=1

USB-адаптер «мама-мама»: https://www.amazon.com/GHQXZT-USB-Female-Adapter-Thunderbolt/dp/B0D7YXYWV2/ref=sr_1_2_sspa?crid=18W78TZGJ7TF3&dib=eyJ2IjoiMSJ9.hRv2QpZ-tN CWm6OZKx7EHBeXtCyqvcPDsKF4Xd4xDPa73kIyy1GVraKpXwVgu5UedHp9qelMQYhAVCtN3yYbePi6WotWbtZk2T7IEACT1Pk6WAntfg_Y5ApBKulBDoWZwSUoeEB0EGWYJjcoNLG h8djFYhYouUaW_lW8TkxLyLoXedFaq3QpvFL2H5jeE_Hh9PsTFUSXIqOxNfGrVnuFnEw TGja-PaW4JxqCPKB_G-E.CqDJj1aBrP7M6mJaTC1BuhKwkw1XjuJp8yW9rTmT-MM&dib_ tag=se&keywords=usbc%2Bfemale%2Bto%2Bfemale%2Badapter&qid=1724167358&sprefix=%2Caps%2C157&sr=8-2-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1

Спасибо всем, кто просматривает или распечатывает мою модель здесь. Ниже вы найдете схему ее изготовления:

Шаг 1: посмотрите, какой у вас сотовый телефон, и измерьте длину, толщину и ширину вашего мобильного телефона, потому что он, вероятно, не подойдет к этой модели, поэтому вам все равно придется настро��ть эту модель, подходящую только для Huawei P30 lite. Вы можете легко переделать эту модель в Tinkercad, fusion 360 или других программах.

Шаг 2: когда вы изменили модель, вы можете начать печатать, будьте осторожны, потому что на задней и передней стороне мобильных устройств слоты для джойконов очень тонкие, поэтому я бы рекомендовал использовать ширину линии 0,2 миллиметра.

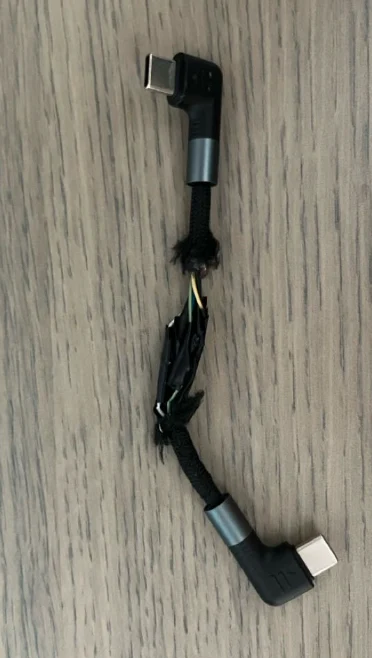

Шаг 3: пока детали печатаются, мы уже можем укоротить кабель подвижной части на 90° с помощью паяльника, не забыв потом обернуть припаянные провода лентой.

Теперь приступаем к сборке.

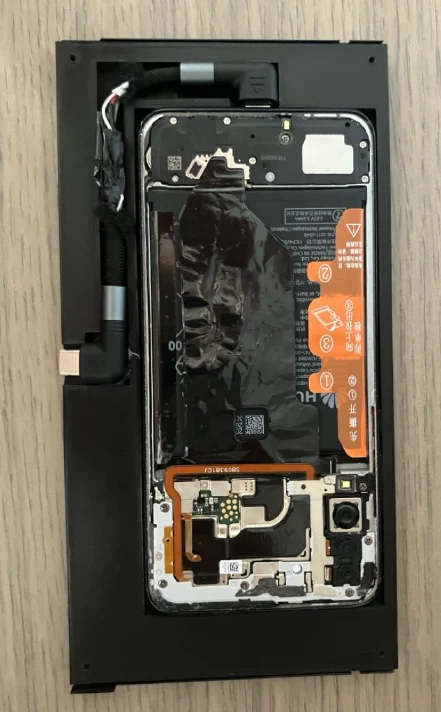

Шаг 4: теперь вы подключаете припаянный провод под углом 90° к мобильному телефону и вставляете его в переднюю часть мобильного телефона, как показано на рисунке ниже.

Шаг 5: теперь вы можете прикрутить верхнюю часть маленькими винтами. Я взял свой из сломанного контроллера PS4, на этом мобильная часть завершена.

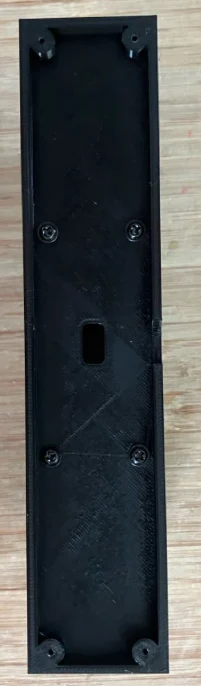

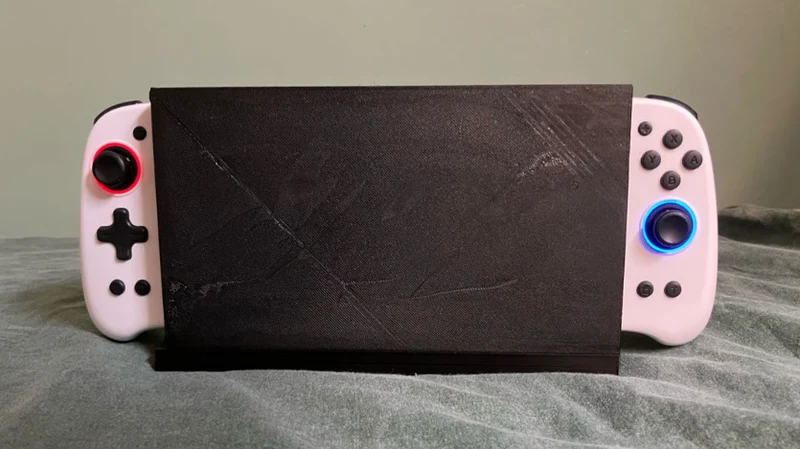

Шаг 6: теперь вы можете собрать док-станцию ​​для телевизора. Сначала мы начнем с прикрепления боковых сторон док-станции к части USB-HDMI с помощью винтов M3, как показано на рисунке ниже.

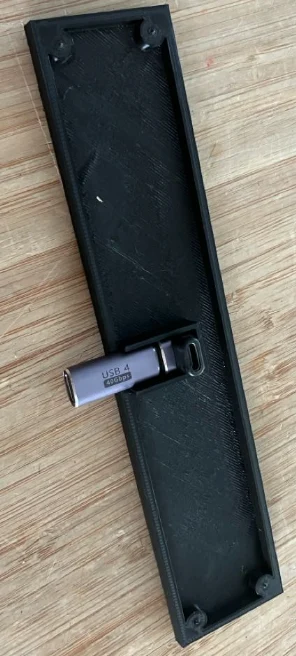

Шаг 7: теперь мы прикручиваем нижнюю часть USB-HDMI к верхней части USB-кабеля HDMI теми же винтами, которые мы использовали с подвижной частью, также нам нужно собрать деталь под углом 90 ° с удлинителем «мама-мама», как показано на рисунке ниже.
