Этот проект позволяет обеспечить питание аппарата ResMed AirSense 10/11 CPAP с помощью адаптера, сделанного своими руками, который обеспечивает необходимую мощность 24 В и правильное напряжение сигнального контакта 3,3 В. Эта настройка полезна, если вы создаете портативное решение для электропитания, используя аккумуляторную батарею USB-C PD, порт автомобильного аккумулятора 12 В/24 В или любой источник питания постоянного тока (в идеале 90 Вт).

Адаптер включает в себя:

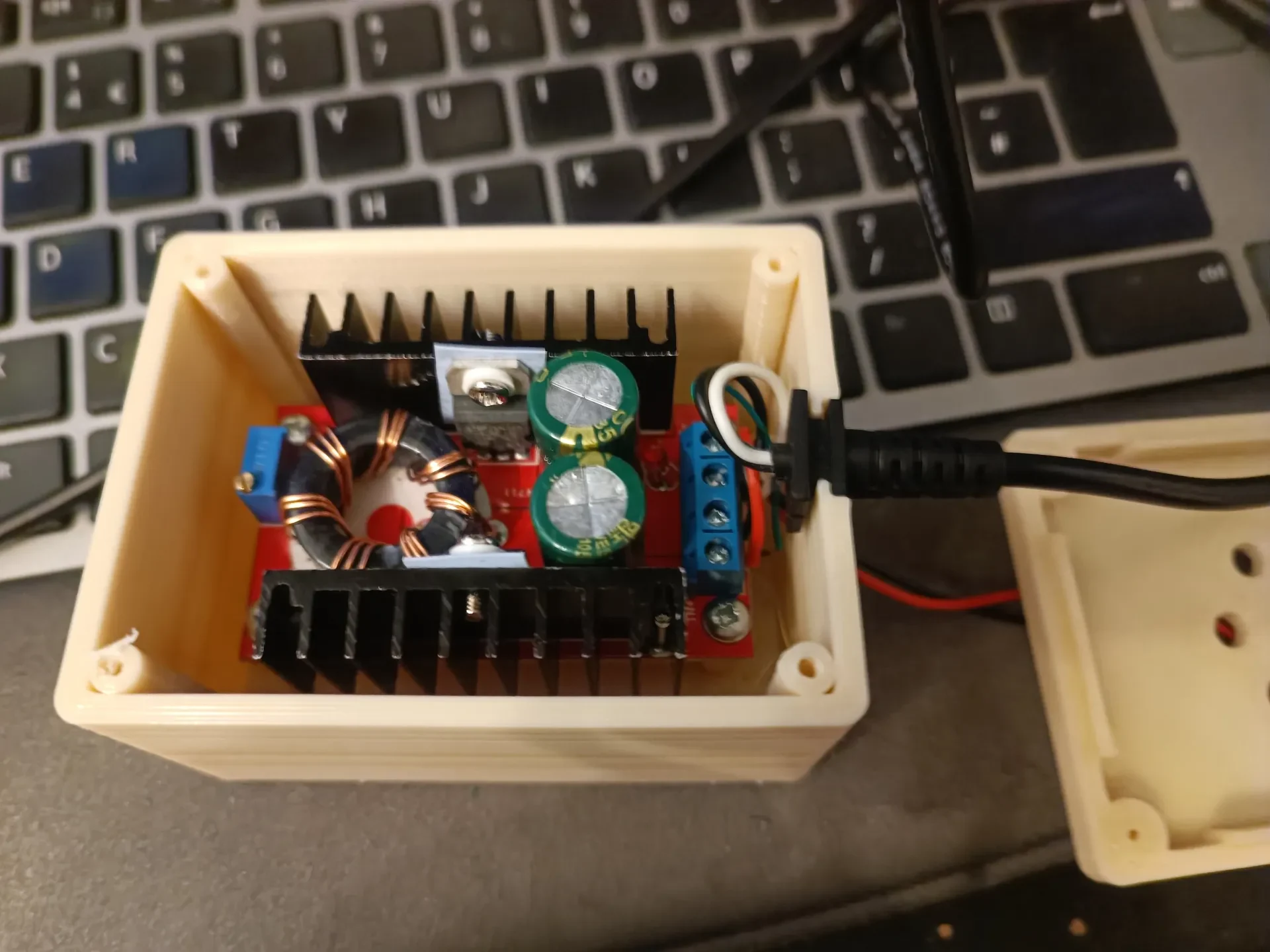

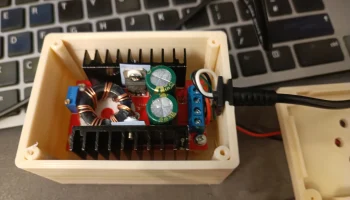

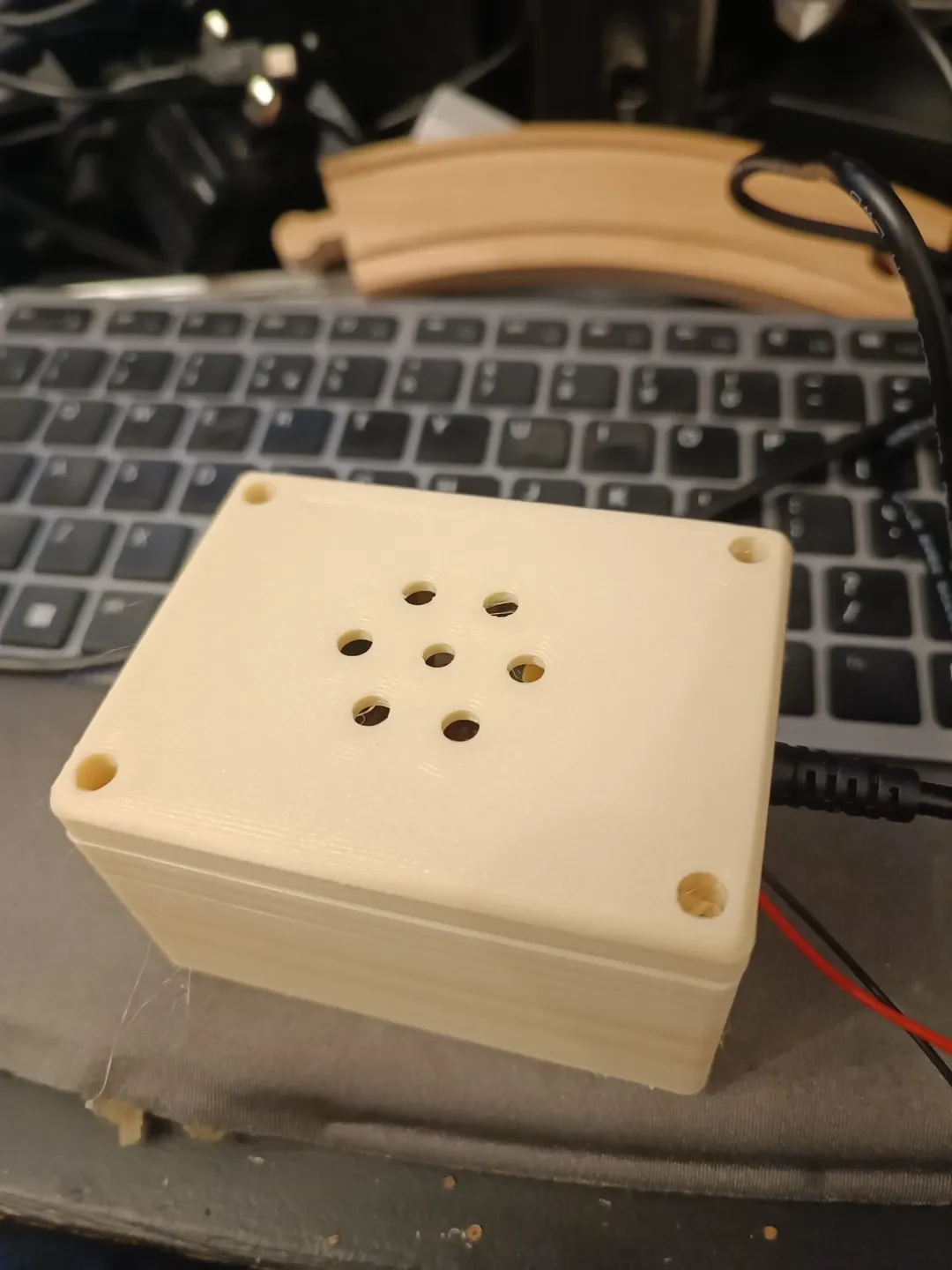

Специальный корпус, напечатанный на 3D-принтере

Повышающий преобразователь на 24В.

Понижающий преобразователь для генерации сигнала 3,3 В.

Резистор 2,7 кОм на сигнальном контакте для «разблокировки» полной функциональности CPAP.

Электроника

Машины ResMed требуют:

24 В постоянного тока на внутреннем стволе

GND на внешнем стволе

3,3 В постоянного тока на центральном контакте (чувствительный контакт) для подтверждения подлинности источника питания

Без сигнального контакта на резисторе 3,3В + 2,7к устройство не будет работать благодаря «фирменной» конструкции ResMed — вам понадобится указанный ниже кабель.

https://www.aliexpress.com/item/1005007383388995.html

и понадобится разъем для подключения источника питания

https://www.aliexpress.com/item/1005008525467502.html

Силовые компоненты

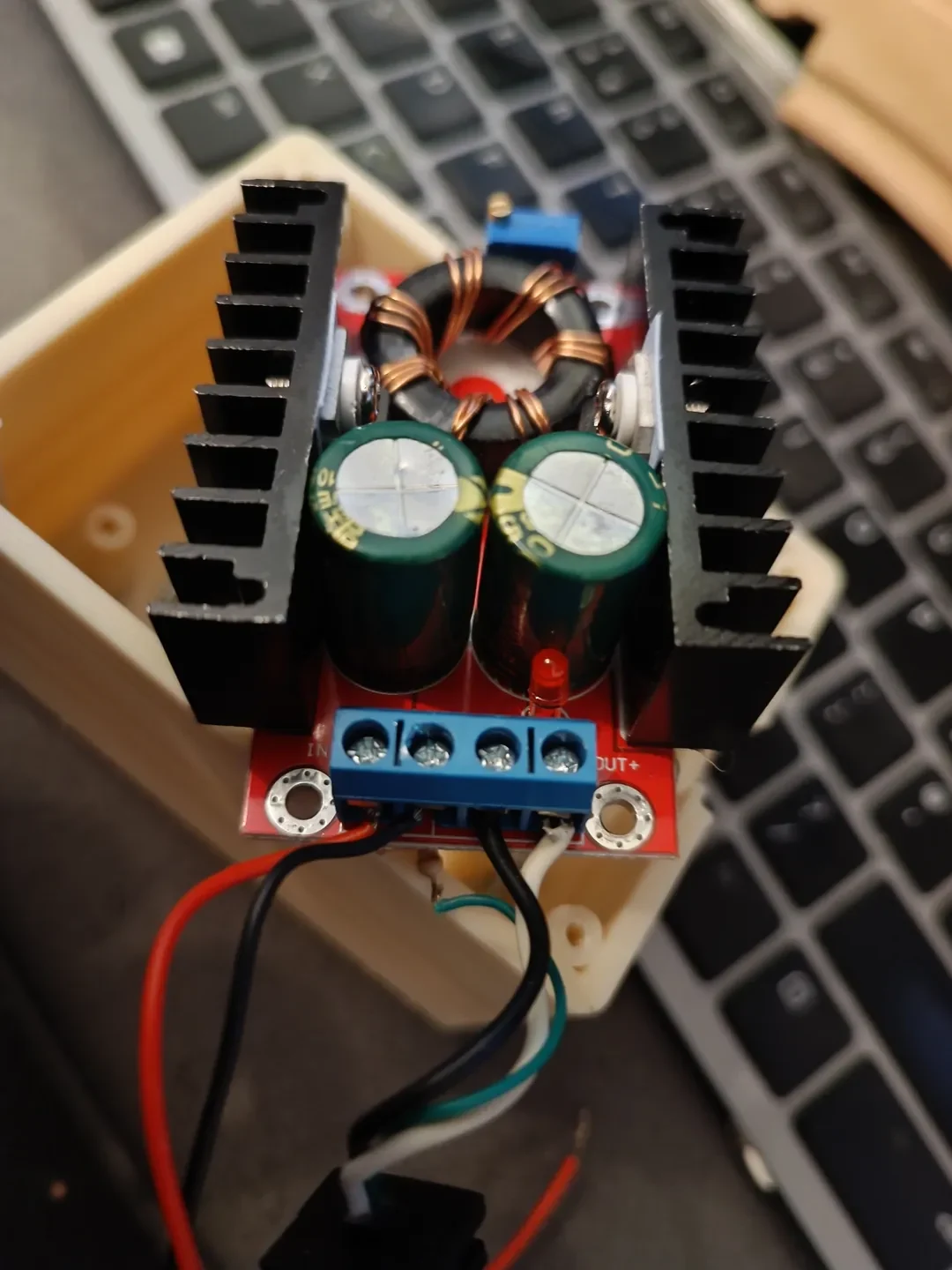

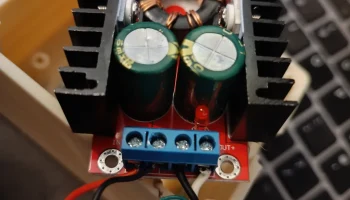

1. Повышающий преобразователь (на 24В)

Преобразует входное напряжение (например, от USB-C или аккумулятора) в стабильное выходное напряжение 24 В — вам нужно будет отрегулировать потенциометр так, чтобы на выходе было 24 В.

Используется для питания устройства CPAP.

https://www.aliexpress.com/item/1005006053916223.html

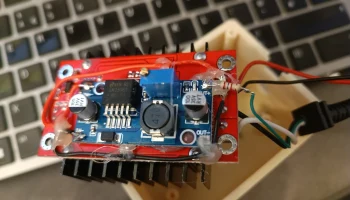

2. Понижающий преобразователь (на 3,3 В)

Преобразует входное напряжение в 3,3 В для питания сигнального контакта — вам нужно будет отрегулировать потенциометр так, чтобы на выходе было 3,3 В.

Это гарантирует, что машина распознает источник питания как действительный.

https://www.aliexpress.com/item/1005008604867476.html

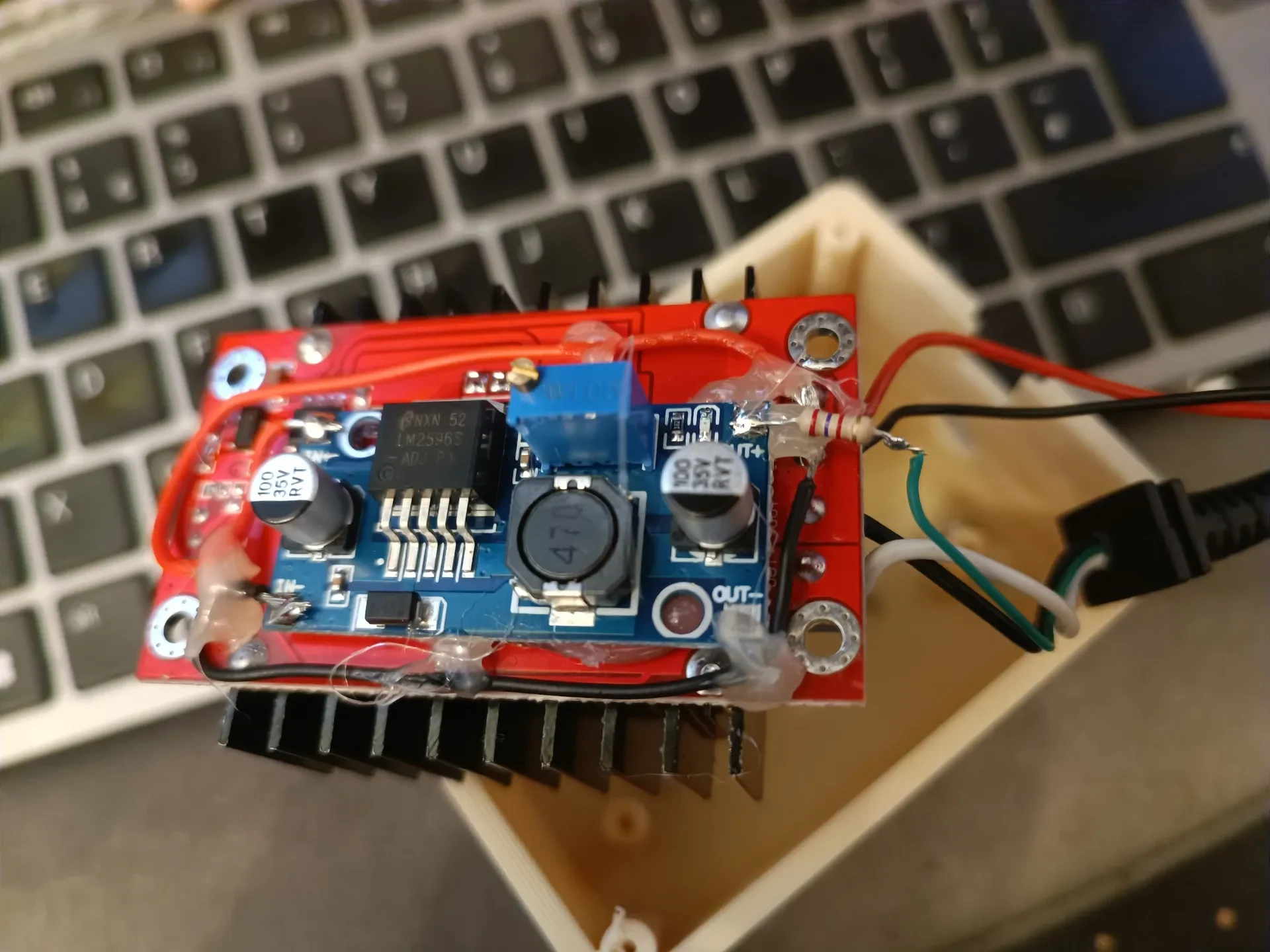

Настройка сигнального контакта

Для имитации оригинального источника питания ResMed необходимо подать сигнал 3,3 В на центральный контакт цилиндрического разъема.

Я использовал:

3,3 В от понижающего преобразователя

Резистор 2,7 кОм между выходом 3,3 В и центральным контактом.

Это работает, потому что ResMed просто проверяет наличие 3,3 В — в этом случае не нужны никакие данные или делитель напряжения.

При желании (если вы питаете его от автомобиля/грузовика) добавьте конденсатор 50 В/100 нФ от центрального контакта к GND для фильтрации шума и 50 В/100 мкФ на входе между + и GND.

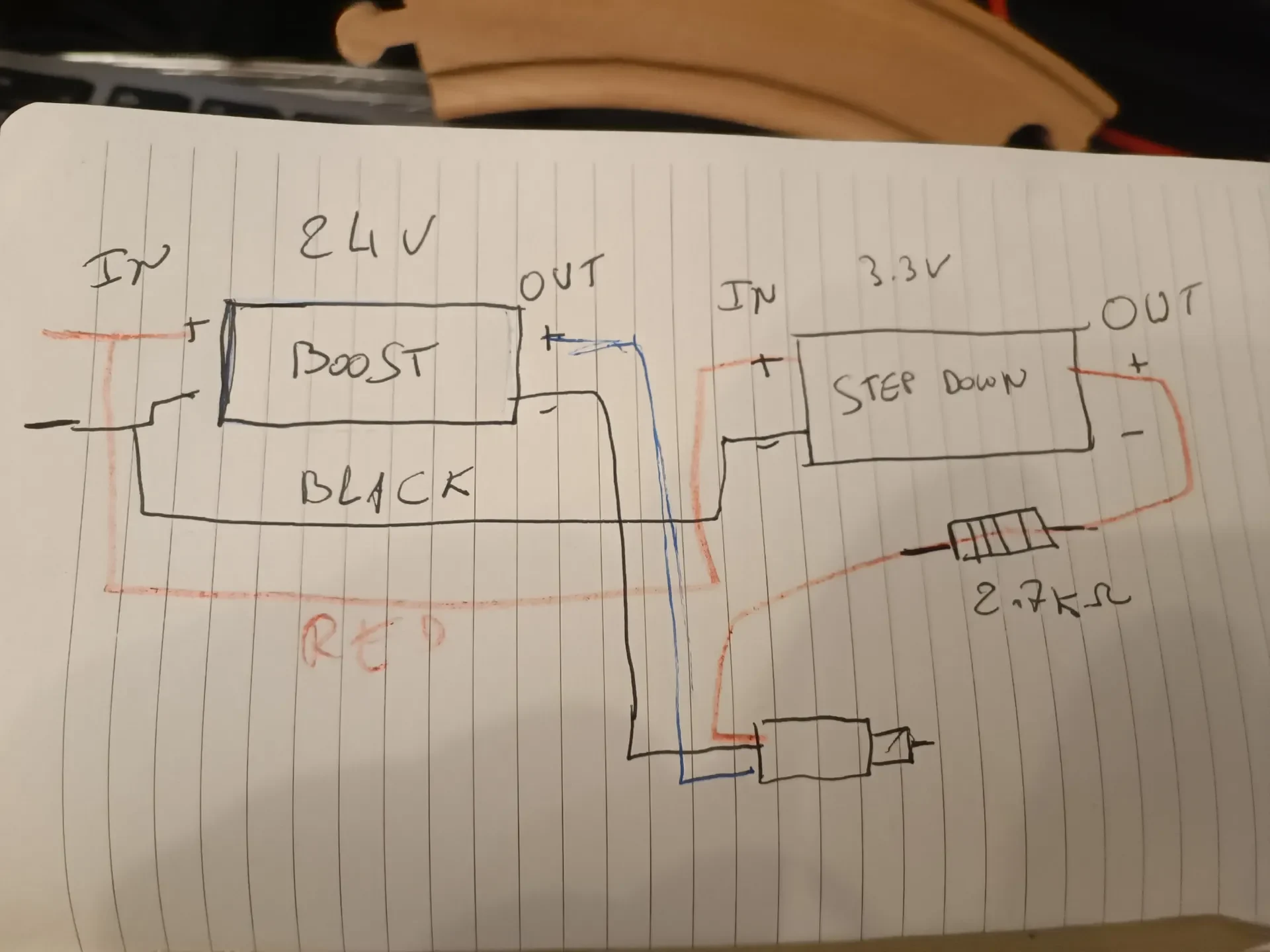

Сводка проводки
Сигнал подключен к
+24 В (внутренняя гильза) Белый Выход повышающего преобразователя
GND (внешняя гильза) Черный. Общая земля повышающего и понижающего преобразователей.
Сенсорный ко��такт (центр) Зеленый 3,3 В от понижающего напряжения через резистор 2,7 кОм

Все заземления должны быть общими для источников напряжения 24 В и 3,3 В.
