Более гладкая коробка TL своими руками........
Заказал на AliExpress несколько сглаживателей tl для проверки, но пока ждал их прибытия, подумал, почему бы не построить такой, ведь у меня есть подходящие диоды. Поскольку казалось, что это работает так, как я хотел (исправление резких и медленных движений DRV8825), я решил сделать для него коробку.
Схема, которую я использовал, взята отсюда: http://cabristor.blogspot.com/2015/02/drv8825-missing-steps.html?m=1.

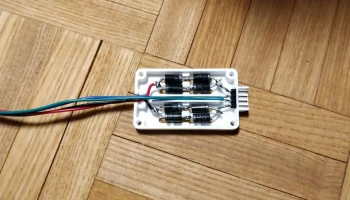

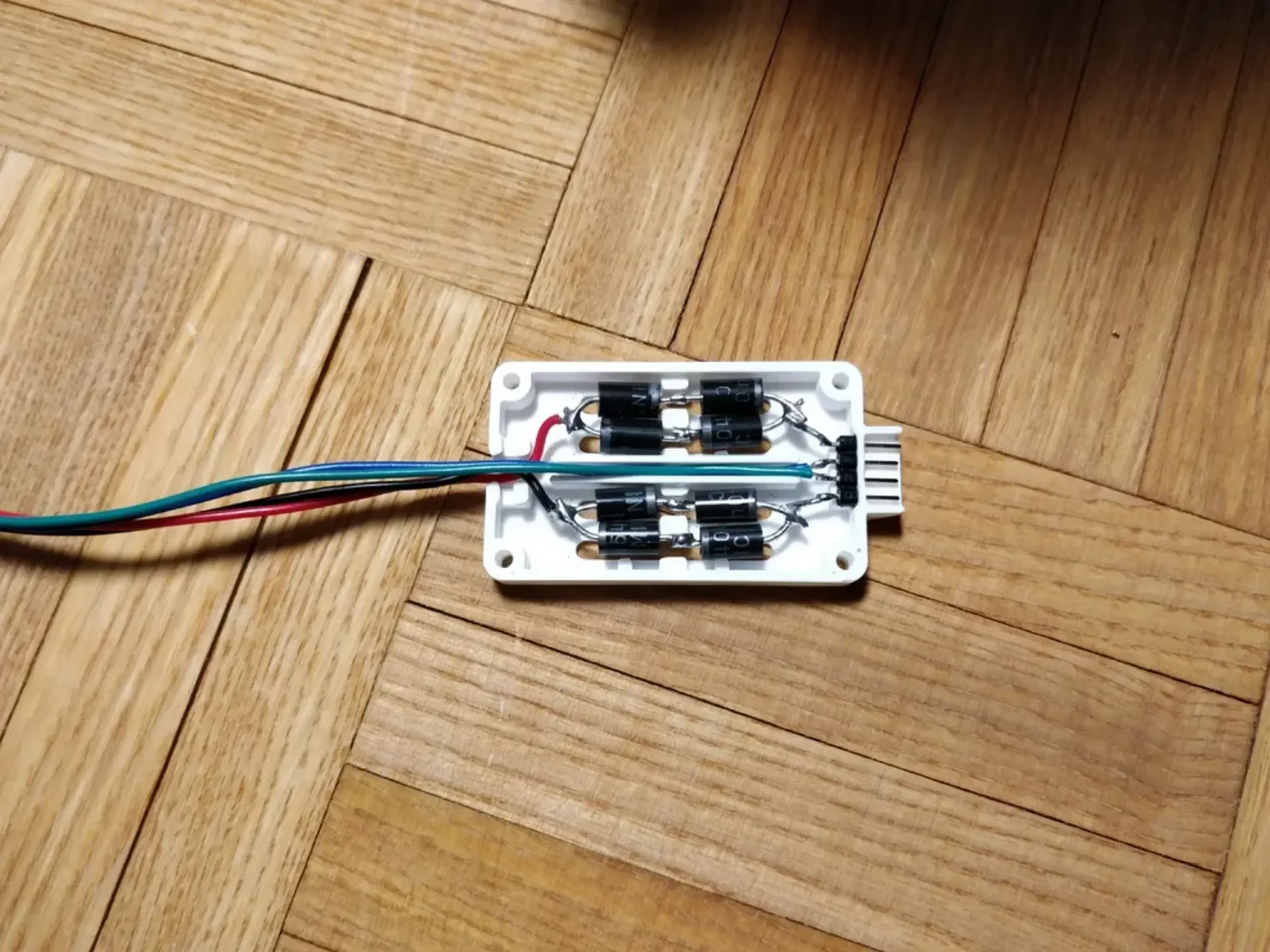

Для сборки вам понадобятся следующие предметы:
4-контактный разъем
8 диодов 1N5404
какой-то провод
4 винта M3 6 мм

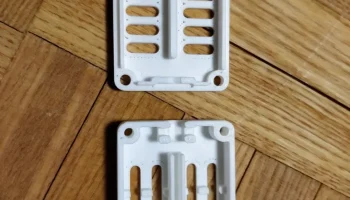

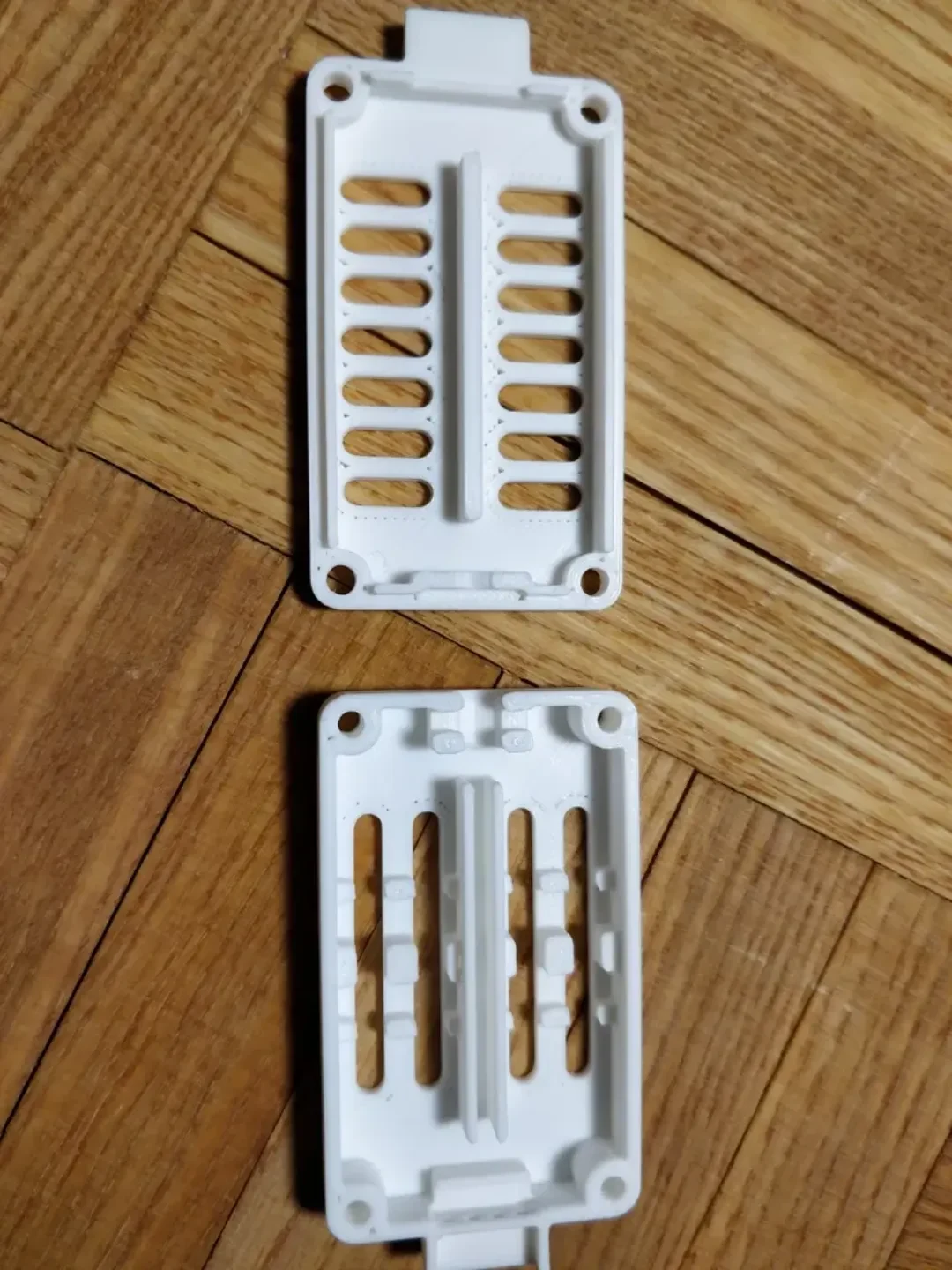

Я напечатал свой с помощью PolyMax PLA, поскольку он был загружен в мой принтер, и, похоже, он работает нормально. Диоды немного нагреваются, поэтому, если нет циркуляции воздуха, было бы неплохо использовать PETG или ABS.
Исходный код OpenSCAD находится здесь: https://github.com/spegelius/3DModels/tree/master/TL_smoother.
