LTT Tech Sack DIY с пряжкой для плечевого ремня (и пряжко..

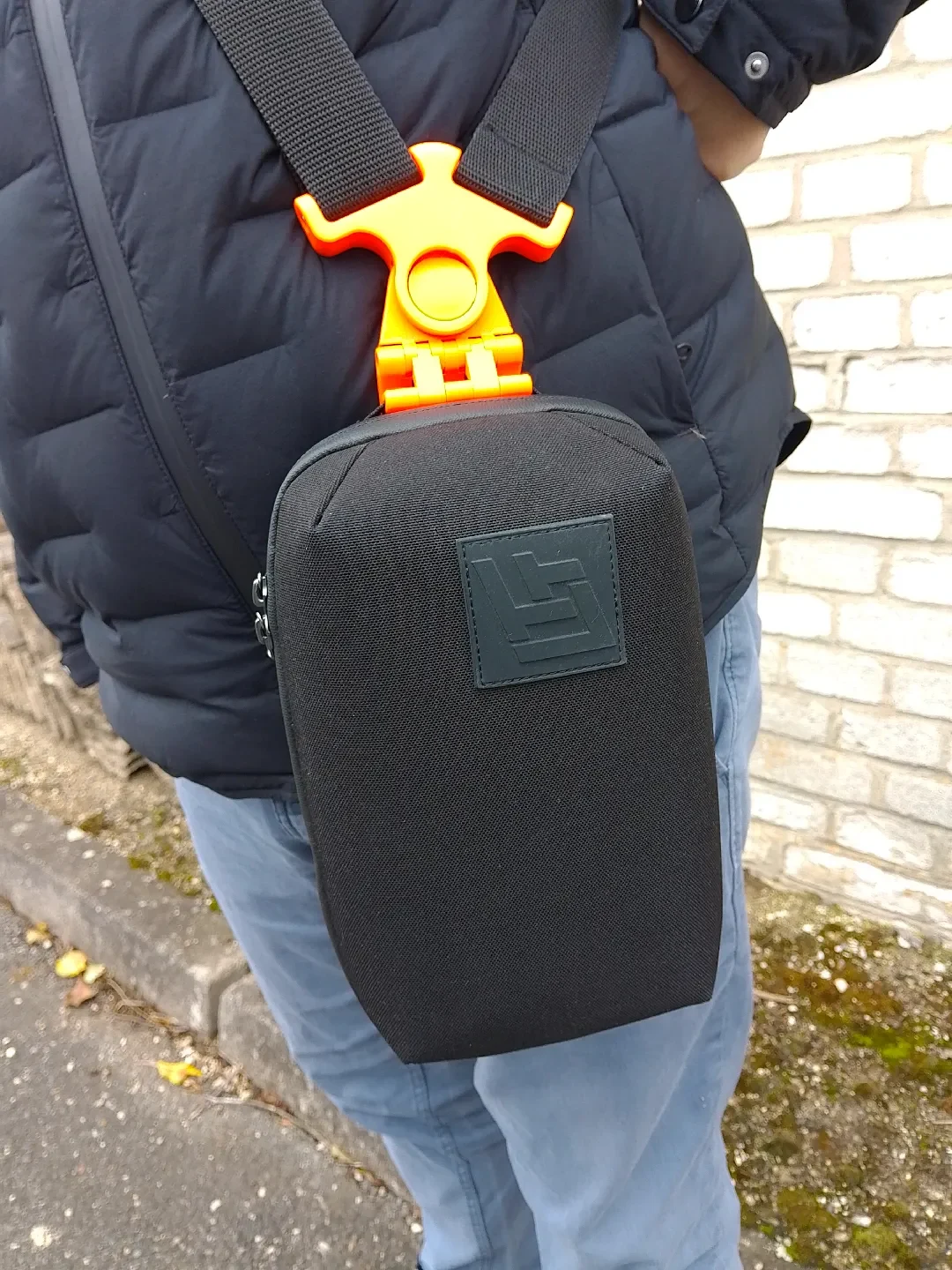

Если вы распечатаете это и купите ремень шириной 40 мм, вы сможете носить сумку LTT Tech Sack с собой через плечо. Я также сделал деталь, которую вы сможете взять с собой, повесив на пальцы.

Как я это распечатал

(схема наименования деталей чуть ниже)

Я использовал 3 стены/периметра и 25%-ное заполнение гироидом для всех частей. Я печатал с использованием нити Prusament Orange PETG, которая, на мой взгляд, хорошо сочетается с оранжевым акцентным цветом LTT.

Я напечатал все в исходной ориентации модели, то есть пряжка корпуса напечатана в вертикальном положении. Крючки можно напечатать без использования опоры, но с пряжкой для чехла я использовал опору для дерева и пороговый угол 30 градусов. Вы определенно можете попробовать распечатать пряжку в горизонтальном положении, но вам также придется использовать подставки, и в результате вы получите другой вид. Мой выглядит гладким и блестящим на плоских/круглых поверхностях, но по краям он более грубый. Я также использовал опоры для пряжки для пальцев, пряжки ремня и регулятора ремня. Однако имейте в виду: не используйте подставки в отверстиях для винтов, иначе они ими засорятся!

ОБНОВЛЕНИЕ: Через месяц ежедневного использования сломалась пряжка чехла. Я снова напечатал его с углом -90 градусов по оси X (лежа ровно) и теперь использую эту 3D-печатную версию. Вернусь с дополнительной информацией после некоторого периода тестирования.

Как это собрать

Прежде чем мы начнем его собирать, я должен познакомить вас с тем, как я назвал детали.

Схема именования

Это крючок, вам понадобится три штуки и по одному крючку на каждом конце (��дин для винта и один для гайки):

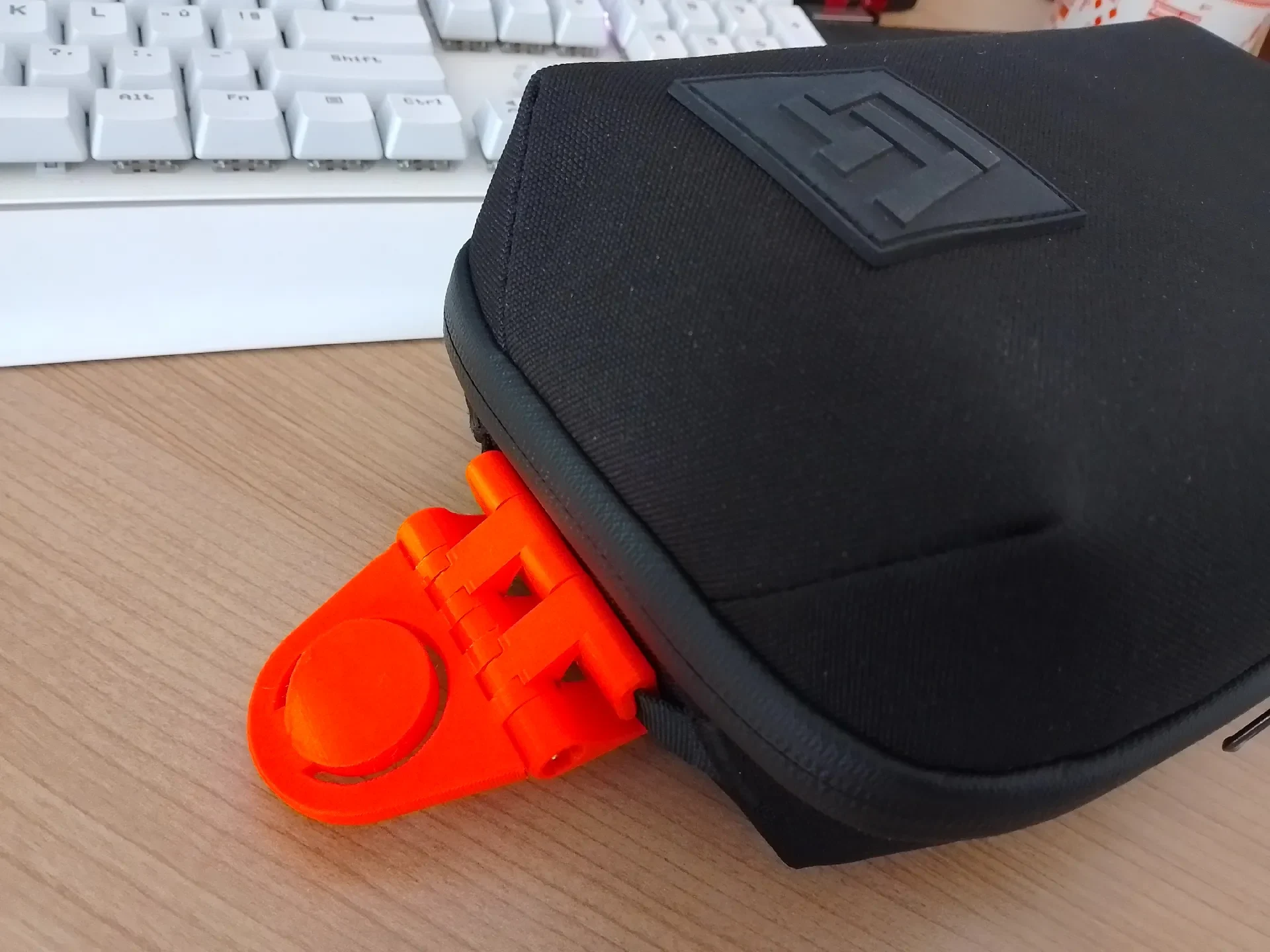

Это пряжка чехла (уже прикрученная на крючки):

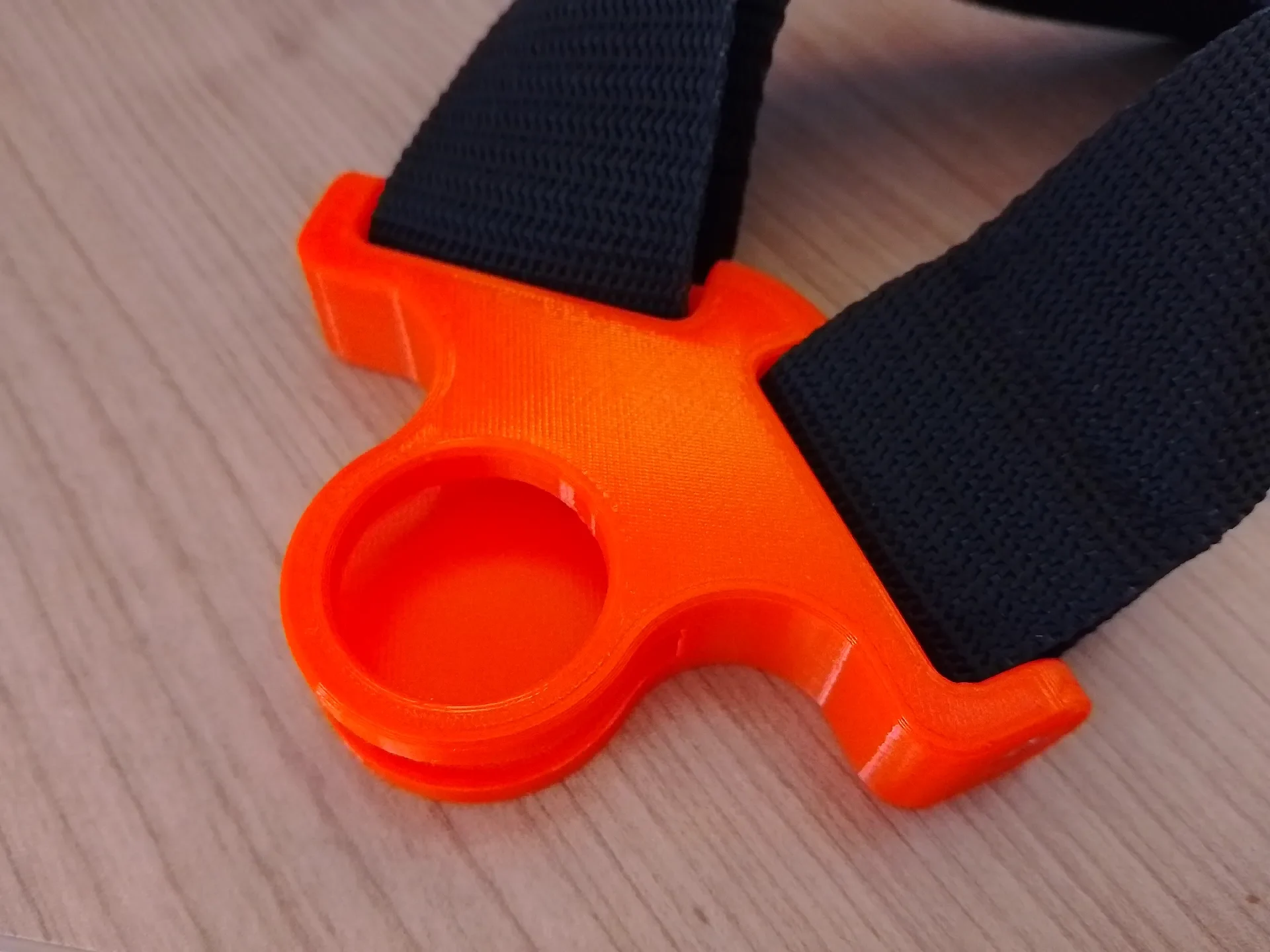

Это пряжка ремня:

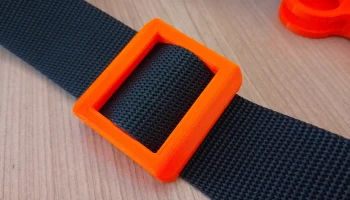

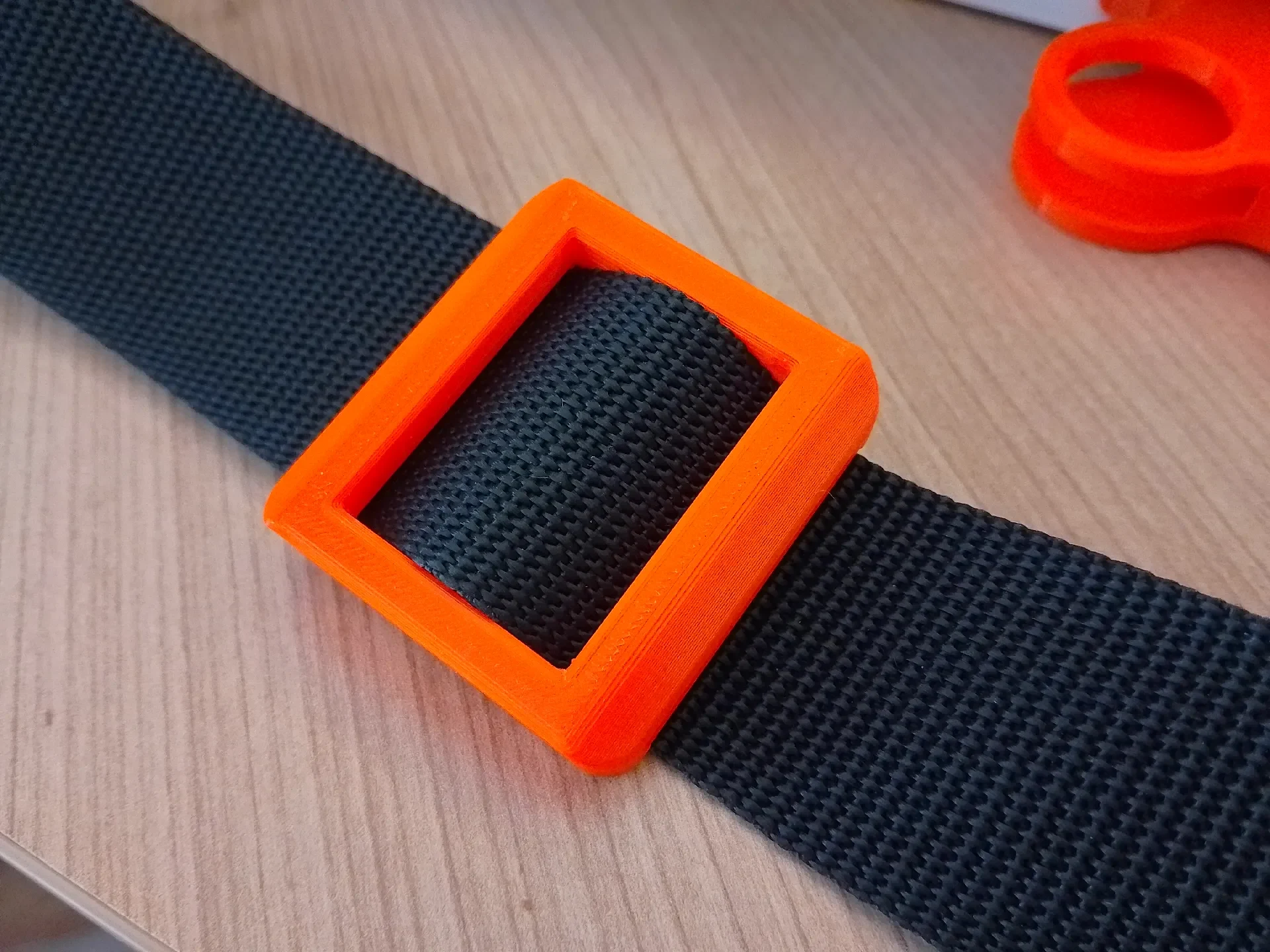

Это регулятор ремня (для регулировки длины ремня):

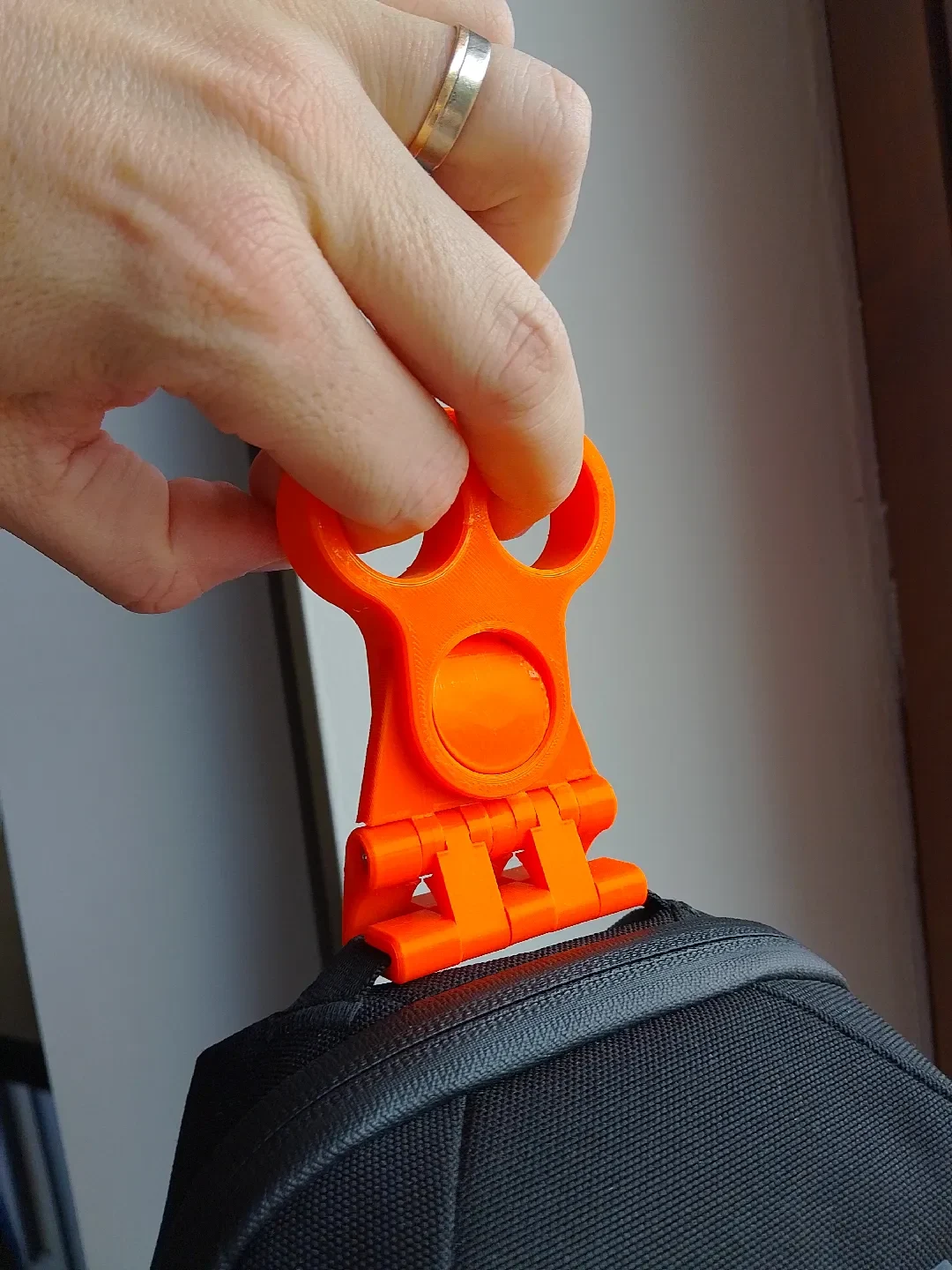

Это пряжка на палец:

1) Подготовка гайки в концевом крючке.

Поместите стопорную гайку M4 (с нейлоновым кольцом) внутрь гайки концевого крючка. Не войдет — отверстие 6,9мм, а гайка должна быть 7мм. Вы можете вставить его, если прижмете его к столу, а затем полностью вытащите с помощью винта. Вы можете сделать это, поместив гайку с концевым крючком и винт с концевым крючком лицом к лицу и просто вкручивая винт M4, пока он не втянет гайку.

2) Прикрепляем крючки.

Вам нужно прикрепить крючки к ремню LTT Tech Sack, с которым нужно немного повозиться. Прикрепите их зигзагом (прикрепите один концевой крючок, затем средний, повернутый на 180 градусов, затем еще один средний, снова повернутый на 180 градусов к предыдущему, и так далее). Это должно выглядеть так:

3) Вставляем в чехол пряжку.

Затем вставляете пряжку между крючками, пропускаете винт M4x50 мм через все отверстия и вкручиваете его в стопорную гайку. Затягивая винт, вы можете ослабить или затянуть его по своему усмотрению.

3.5) Подготовьте ремешок.

Ремешок шириной 40 мм необходимо подготовить самостоятельно.

Мой рост 1,7 метра, и я использовала ремешок такой же длины (перед тем, как пришить концы). Регулятор у меня почти на плече (что нехорошо), если бы я использовал ремень, скажем, на 20 сантиметров короче, было бы лучше, так как регулятор был бы больше на груди, а не на плече. Вы можете разрезать его в любое время, просто сделать на конце новую петлю и собрать заново.

Вам нужно будет зашить его с обоих концов и подогнать под прокладку в петле (и дать ему больше места, которое вам понадобится; может быть, чтобы вы могли вставить палец в петлю). Это должно выглядеть так:

4) Сборка ремешка

Теперь вам нужно сделать ремешок. Вставьте один конец в пряжку ремня вот так:

Затем поместите одну прокладку внутри цикла:

Затем потяните ремешок уже и вставьте проставку между пряжкой вот так:

Если у вас получилось, просто вкрутите винт М4х50мм. Он сам врежется в пряжку.

Теперь сделайте петлю на ремешке, как показано на рисунке ниже. Обратите внимани�� на ориентацию ремня и регулятора — это важно сделать правильно. Обратите внимание на сторону без отверстия на регуляторе и на то, как ориентированы на ней срезанные углы (от вас). Также обратите внимание на то, как конец ремешка ориентирован по направлению к регулировочной пряжке, чтобы в дальнейшем он не царапал куртку.

Затем просто вставьте проставки в регулятор и
