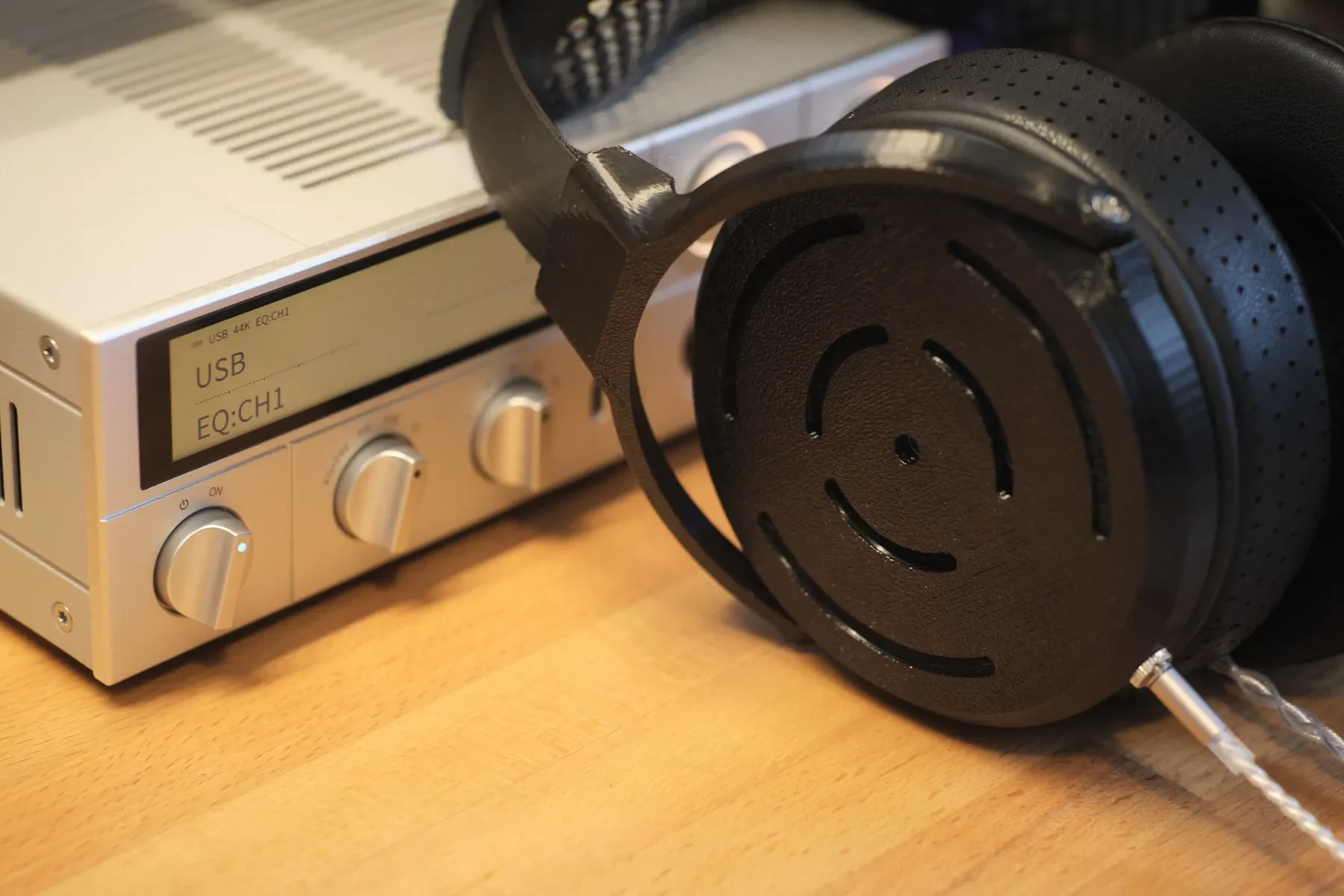

CH1 Наушники своими руками

Дизайн наушников основан на 50-мм динамике Peerless Typhony.

Целью этого проекта было создание наушников, которые бы максимально соответствовали моим предпочтениям, были бы максимально дешевыми и простыми в сборке, то есть не требовали бы никаких дорогих OEM-накладок или подушечек Dekoni, наборов акустической пены для настройки и т. д.
Тональность довольно близка к HD650, но, на мой взгляд, с большим количеством суббасов.

Размер чашек был намеренно увеличен таким образом, чтобы они подходили к чудесному оголовью Capra Audio и хомутам Satyr3, а также широкому спектру других оголовий сторонних производителей.
Я также смоделировал свои собственные кокетки, чтобы они подходили к этим чашкам и повязке из капры.

Проект претерпел множество изменений по мере того, как я собирал амбушюры и экспериментировал дальше. Я попытался задокументировать то, что узнал, здесь https://www.head-fi.org/threads/diy-3d-printed-headphone-journey.979090/

Спецификация:
Драйверы — Бесподобные 50 мм
Колодки -
Рекомендуется — кожа SoulWit Protein с окончатыми краями.
Альтернатива — Brainwavz XL
Кабельные соединители — PJ392 3,5 мм
Винты — M3 FHCS 8 и 10 мм.
Резьбовые вставки — термофиксация M3
Материал для настройки — фетр из смесовой шерсти толщиной 1,5 мм (1-2 мм) и фетр из полиэстера толщиной 3 мм.
Клей — клейкая переводная лента 3M 468MP или аналог.

Инструкции:
— Печатайте из файлов .step, если ваш слайсер поддерживает их, они более высокого качества, чем .stl.
— Закрытая часть решетки водителя должна быть обращена вперед.
— Вырежьте два кольца из фетра толщиной 3 мм: одно кольцо должно подходить к внешнему кольцу чашки, второе кольцо должно подходить к задней части привода. Кольцо позади драйвера нужно вырезать так, чтобы оно подходило к металлическому центральному диску драйвера и закрывало только внешнее кольцо.
— Фетровый тюнинг
— Вариант 1

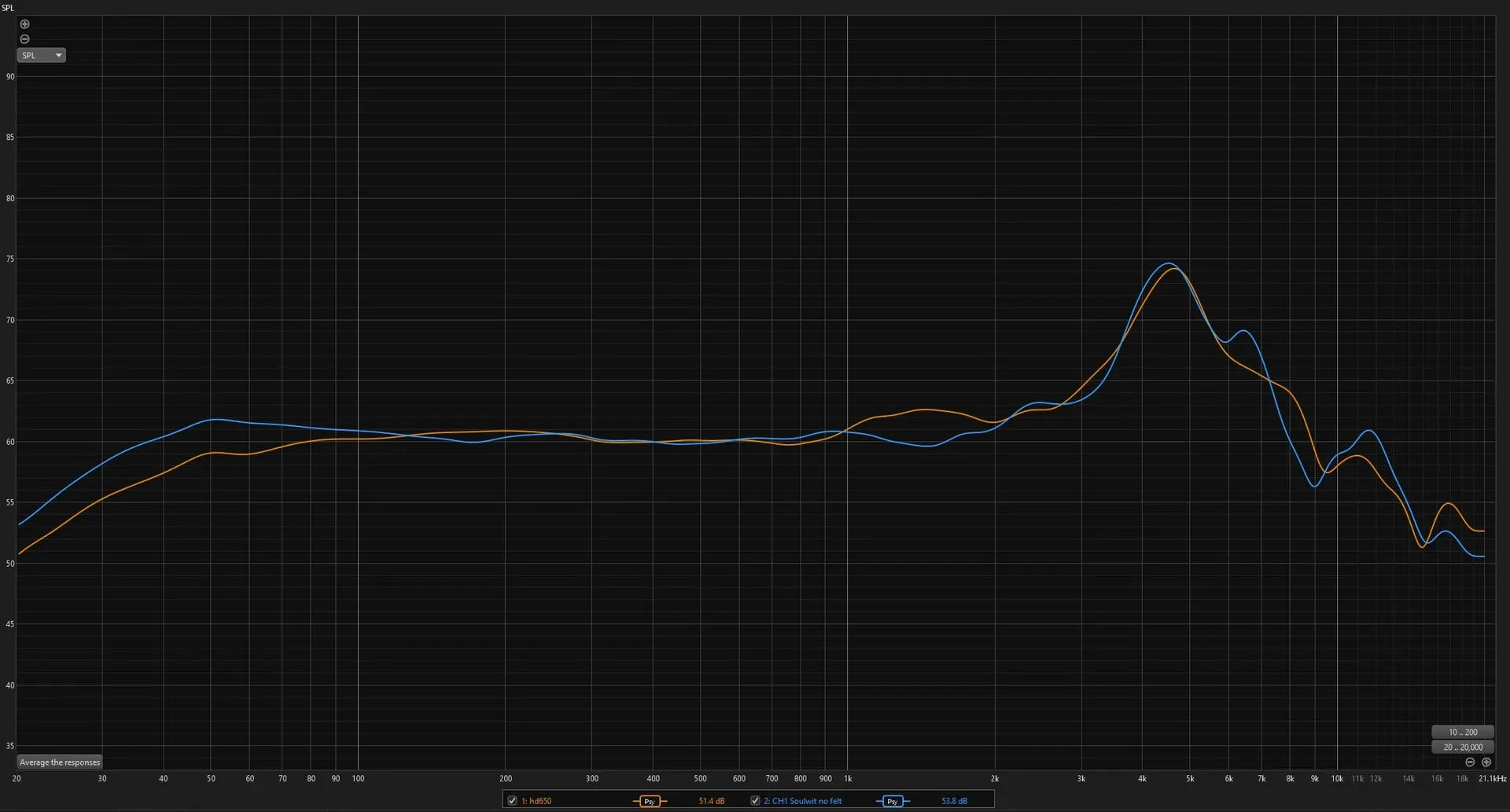

— В чашках наушников нет войлока, что обеспечивает наиболее нейтральный отклик, как показано в предо��тавленных измерениях
— Вариант 2
— Вырежьте диск из фетра толщиной 1,5 мм, чтобы он поместился внутри амбушюр. Это немного откатывает частоты от верхних средних частот и усиливает басы на пару дБ, но немного снижает четкость.
— Вариант 3
— Используйте амбушюру с надписью «Покрытие из фетра». Как показано ниже, обрежьте фетр по размеру пластины и приклейте его с помощью двусторонней ленты или другого клея. Я использую клейкую ленту 3M 468MP переводной лентой.
Это обеспечивает усиление низких частот примерно на 5 дБ без потери четкости. Компромиссом является провал на 2 ��Б в средних частотах, что минимально.

Приведенные измерения взяты со специальной установки и поэтому не могут быть сопоставлены ни с чем, кроме приведенных измерений, поэтому я предоставил сравнения с другими наушниками, которые будут использоваться в качестве известного эталона.
