Аккумулятор для газонокосилки Homelite, обновление корпус..

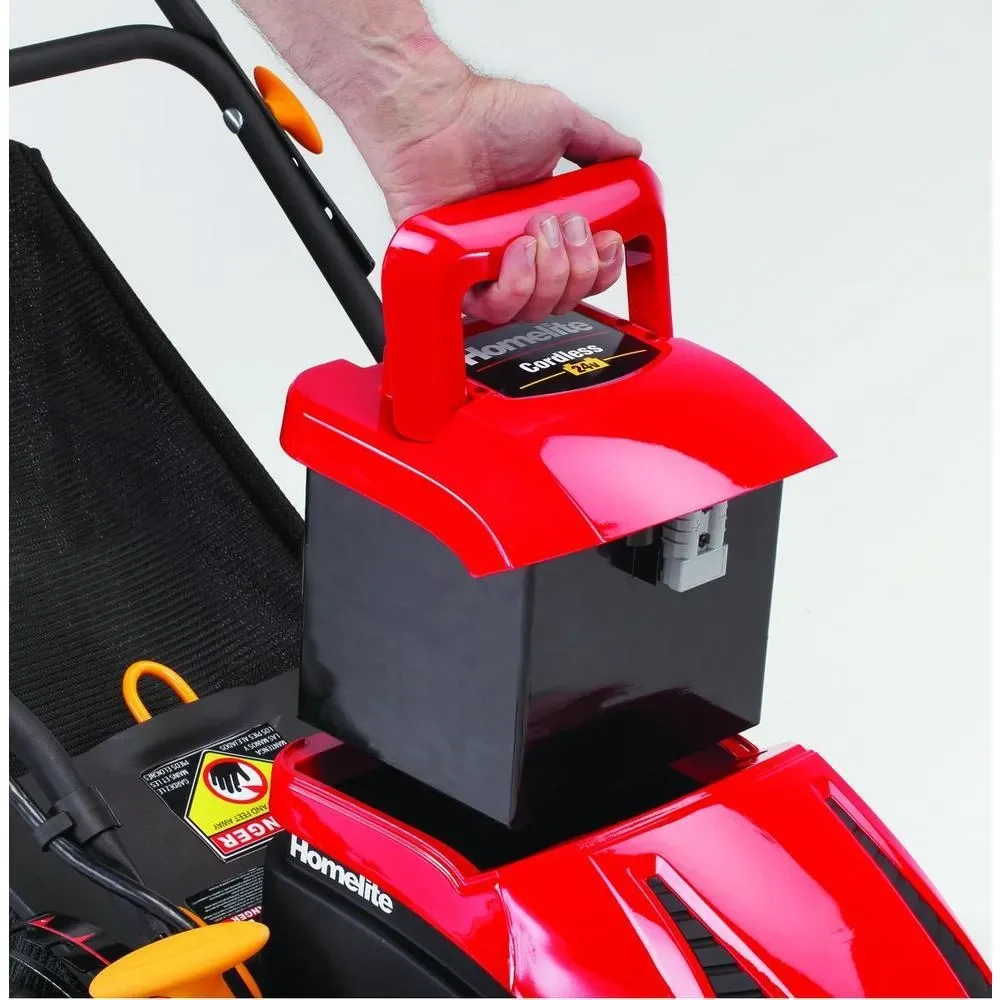

Я купил подержанную аккумуляторную газонокосилку Homelite на 24 В. В комплекте была тяжелая свинцово-кислотная батарея, которая плохо держала заряд. Я приобрел несколько высококачественных автомобильных аккумуляторных батарей марки A123 на основе литий-железо-фосфата и использовал 16 из них для замены двух свинцово-кислотных аккумуляторов на 12 В. В результате аккумулятор весит намного меньше, заряжается за два часа вместо 24 и работает дольше на одной зарядке. А когда он истощается, он просто останавливается, а не становится все слабее и слабее в течение последних 10 минут.

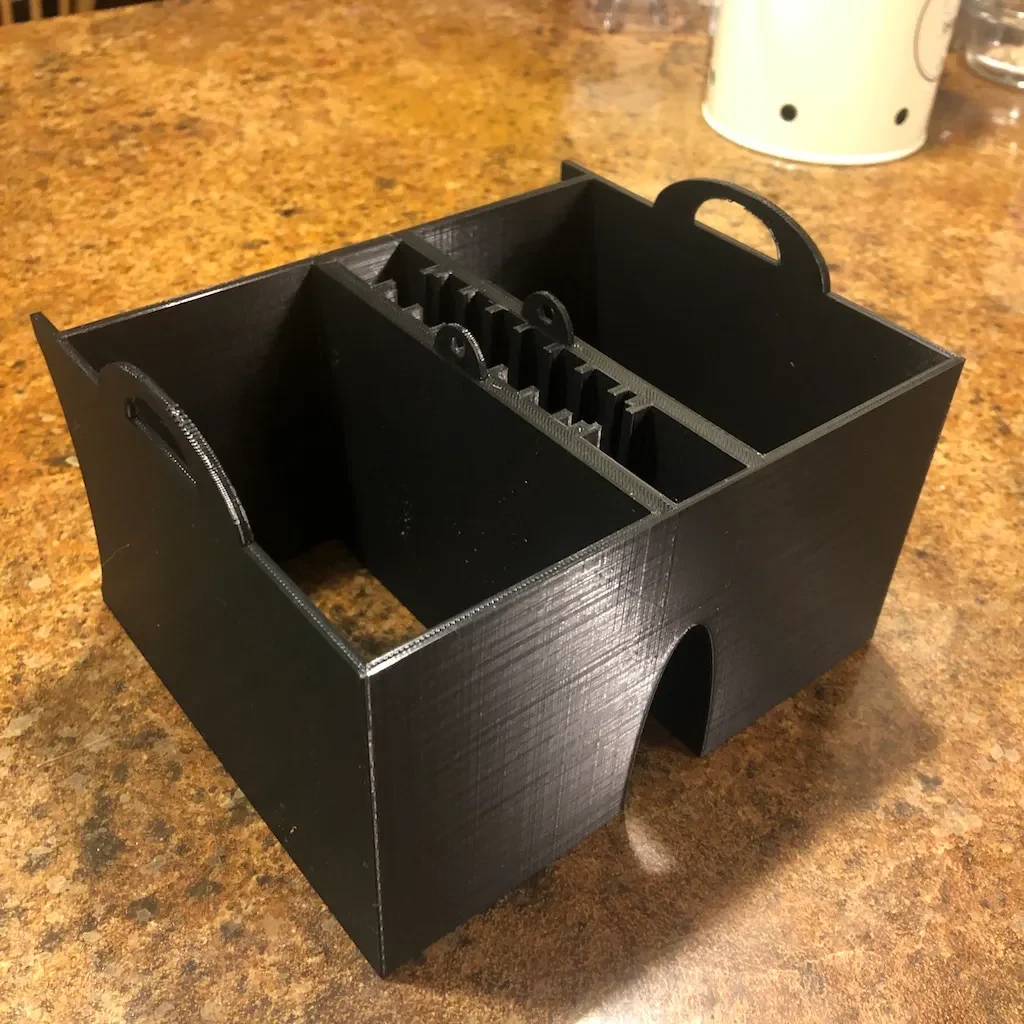

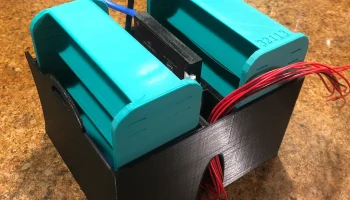

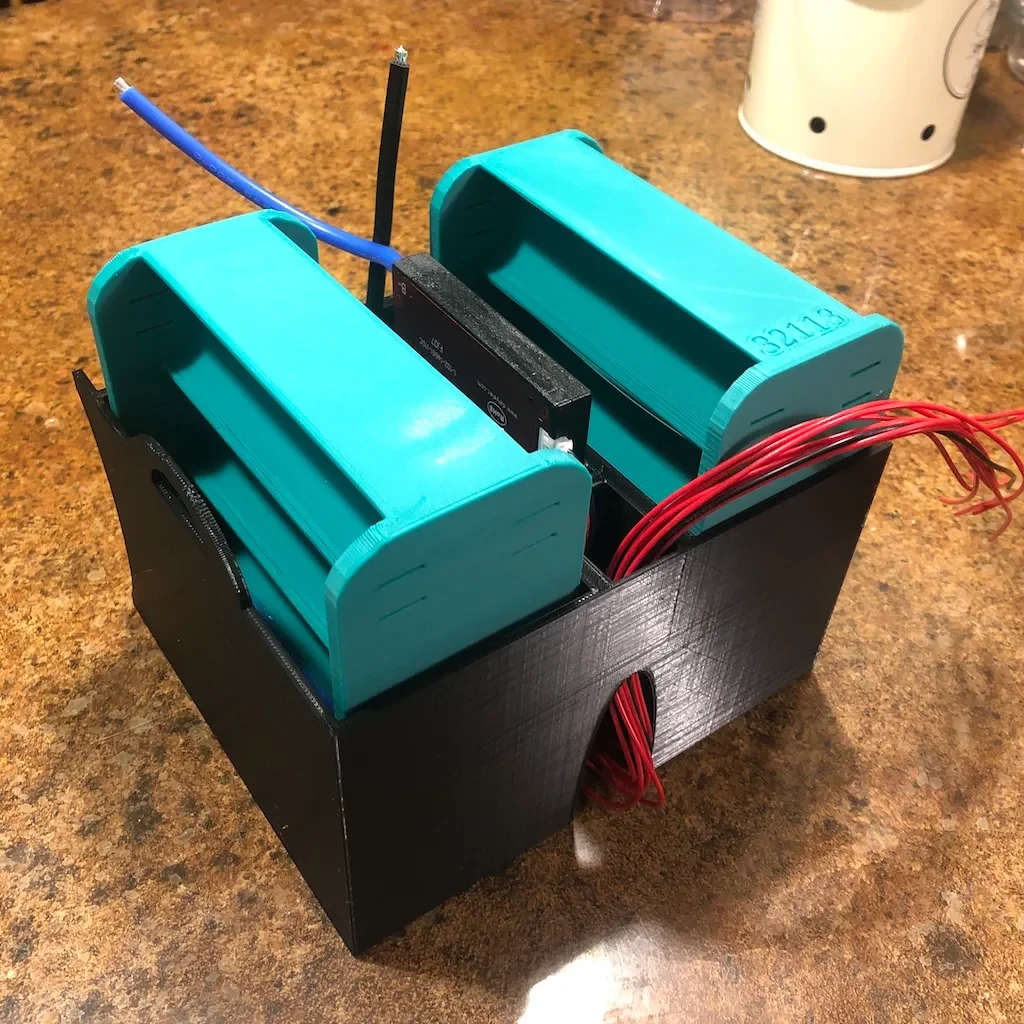

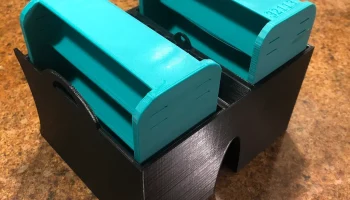

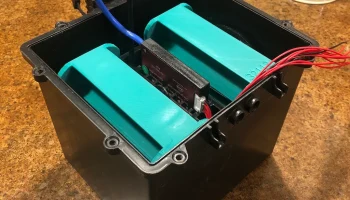

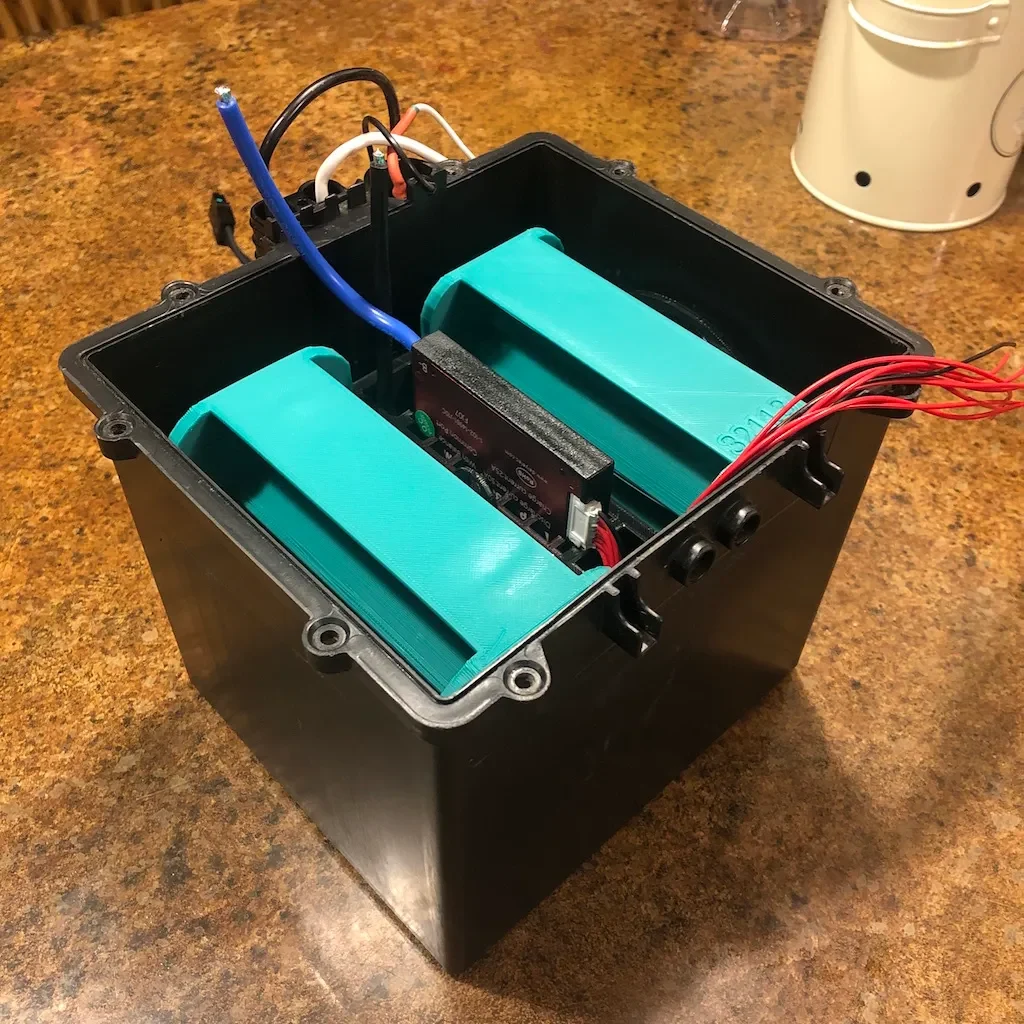

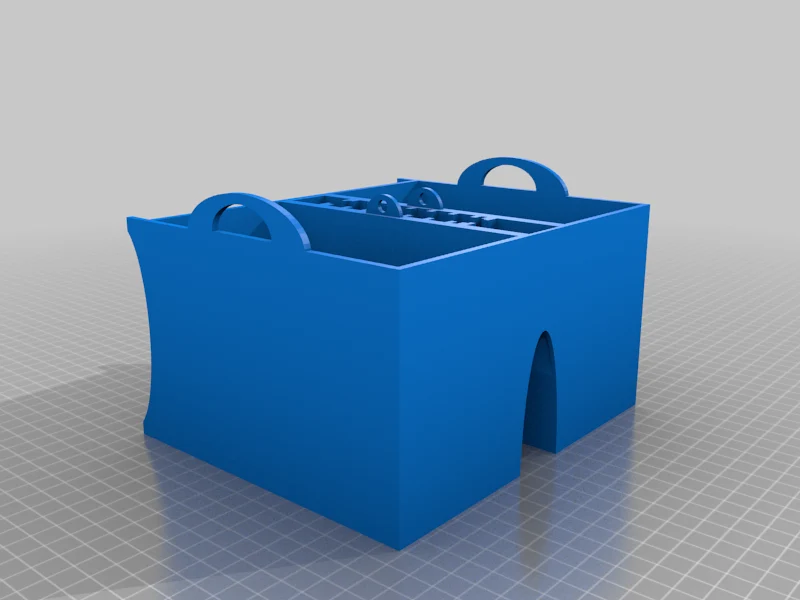

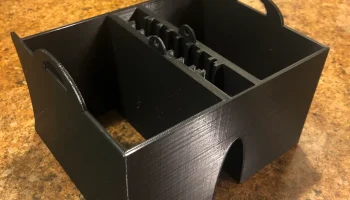

«Тело», которое я здесь публикую, — это всего лишь черная часть, показанная на фотографиях. Это корпус, предназначенный для установки в пластиковую коробку Homelite после извлечения свинцово-кислотных аккумуляторов. Когда этот корпус установлен, у вас будет два слота для установки двух аккумуляторных блоков для элементов A123 и блока BMS (системы управ��ения аккумулятором) в центре с некоторым потоком воздуха вокруг него. Дело в том, что все будет плотно помещаться в оригинальную пластиковую коробку, и вам не потребуется запихивать внутрь упаковки пенопласт или что-нибудь гибкое или легковоспламеняющееся. Подключите все правильно, закрутите красную крышку обратно, и вы получите прочную, высококачественную сменную литиевую аккумуляторную батарею, сделанную своими руками, которая вдохнет (МНОГО) новую жизнь в вашу старую газонокосилку с батарейным питанием.

Этот проект в большей степени является электрическим проектом, чем проектом 3D-принтера, но я хочу поделиться им на случай, если кто-то еще сможет извлечь из этого пользу. Я потратил много времени и усилий на его разработку, и мне хотелось бы знать, что это помогло кому-то еще, кроме меня.

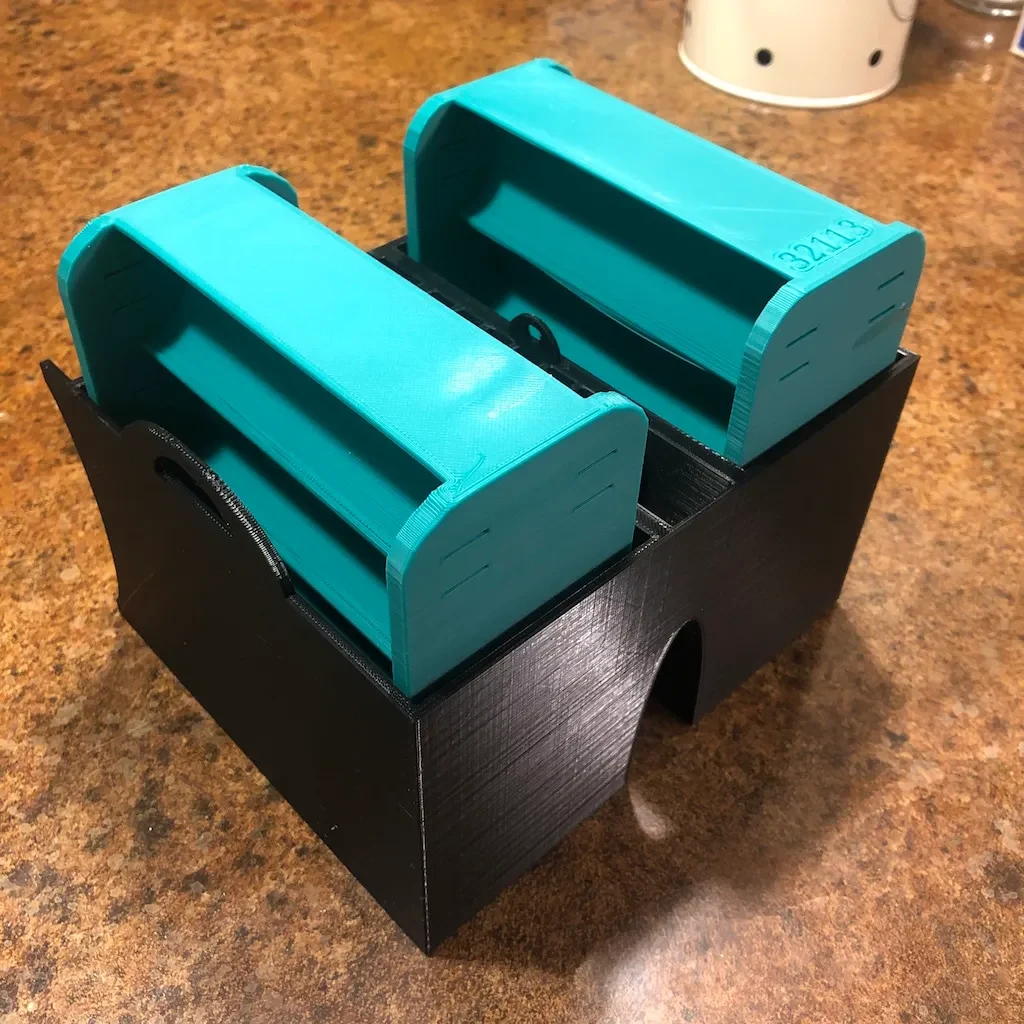

Также обратите внимание, что зеленые корпуса аккумуляторных батарей на моих фотографиях — это отдельная вещь, которую я разработал, и которую вы можете ��айти здесь: https://www.printables.com/model/205459-a123-ahr32113-battery-pack-8-cell.

Сильные стороны этого корпуса в его окончательной конструкции заключаются в том, что он очень прочный (я использовал PETG) и долговечный, в нем используется относительно мало нити накаливания с большим углублением внизу, предусмотрено несколько вариантов прокладки проводов и сокрытия разъемов, а также его легко разобрать в случае возникновения проблемы или отказа элемента в будущем. Я по��ожил маленькие ручки сверху, чтобы помочь мне вытащить его из батарейного отсека Homelite, и что-то похожее на крошечную ручку посередине, чтобы я мог застегнуть BMS на месте. (В конце концов, я не стал этого делать.)

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,16

Заполнение:

25%

Нить: SUNLU PETG, черная.

Примечания:

Вы можете распечатать это с низким разрешением, и оно будет работать так же хорошо, как если бы вы распечатали его с выс��ким разрешением. Я использовал высокое разрешение только потому, что никуда не торопился. Результат был фантастическим. Лично у меня PETG немного скручивался по углам во время печати, но это не оказало негативного влияния на функцию, поэтому я использовал его и не возражал против незначительного коробления.

Категория: Сделай сам
