Levná DIY sonda k PCBite nebo Omnifixo / Дешевый самодельный зонд для PCBite или Omnifixo

Английская версия ниже.

Тестирование или тестирование может быть найдено у меня на сайте https://chiptron.cz/articles.php?article_id=344

Navrhl jsem levnou DIY sondu, где вы можете быстро найти гибкую раму на aliexpressu и 3D-тиштеновую наставку для объекта POGO pin с dupont hrotem, чтобы кто-то мог вложить булавку POGO, где есть булавка POGO те��товый хрот.

Аппаратное обеспечение

Магнитное основание, крепежный зажим для печатной платы, силиконовый гибкий кронштейн, 310 мм (aliexpress)

Обжимка для булавки (vokolo)

Pogo Pin s DuPont Pinem
воколо:
— ø 0,6мм — https://www.vokolo.cz/p75-b1-10ks/
— ø 1,3 мм — https://www.vokolo.cz/p75-b1-10ks/
Ласкакит:
— 0,6 мм, 1,3 мм и 2 мм — https://www.laskakit.cz/pogo-pin-pruzinovy-kontakt-p75/?variantId=16796

Закладка является гибкой силиконовой рамкой, которая может быть очень удобной, если она вытянута. В рамке PCBite все еще очень гибко, но и это еще не все, что нужно для практического использования.

3D Тиск

Когда вы используете подпорки под частями, это гибкая рамка — очень ручное на��алывание и нарезка, если вы хотите, чтобы «поддержка на подставке» была закрыта и отвечала за объятие для штифта.

Пржи тиску допоручай 100% заполнение для новых конструкций.
Если отверстие диаметром 10 мм состоит из двух отверстий, необходимо «замкнуть» гибкую рамку для крепления.

Чтобы выиграть, вы можете использовать булавку с количественными листами и получить ответ на рога в стране, где вы будете проходить колики с другими пинами

По вычислению того, что вам нужно сделать, вы можете получить булавку с коллекцией
Закройте секундный лепесток

Выследек

----------------------------------------------------------------------------------------------------
Английская версия
Дешевый пробник для PCBite или Omnifixo, сделанный своими руками.

Я разработал дешевый самодельный зонд, который можно легко сделать с помощью гибкого рычага с AliExpress и напечатанного на 3D-принтере держателя/гнезда для штыря POGO с наконечником DuPont, в который можно вставить штифт POGO, который будет действовать как тестовый наконечник.

Аппаратное обеспечение

Магнитное основание, крепежный зажим для печатной платы, силиконовый гибкий кронштейн, 310 мм (aliexpress)

Рукав с пого-булавкой (воколо)

Булавка Pogo с наконечником DuPont
воколо (чешский магазин):
— ø 0,6мм — https://www.vokolo.cz/p75-b1-10ks/
— ø 1,3 мм — https://www.vokolo.cz/p75-b1-10ks/
laskakit (чешский магазин):
— 0,6 мм, 1,3 мм и 2 мм — https://www.laskakit.cz/pogo-pin-pruzinovy-kontakt-p75/?variantId=16796

Основание представляет собой гибкий силиконовый кронштейн, который гораздо более податлив и гибок, чем другие, которые я пробовал. По сравнению с рукой PCBite, она все еще гораздо менее гибкая, но с ней все равно довольно удобно работать.

3D печать

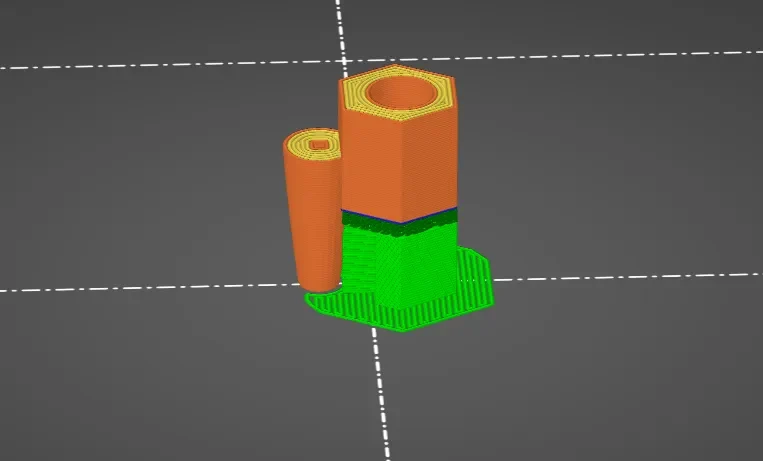

Насадка должна быть напечатана с опорами под той частью, где находится гибкий рычаг — должна быть окрашена вручную в слайсере, иначе при выборе «опоры на печатной площадке» также заполнится отверстие для втулки штифта.

При печ��ти я рекомендую 100% заполнение для более прочной конструкции.

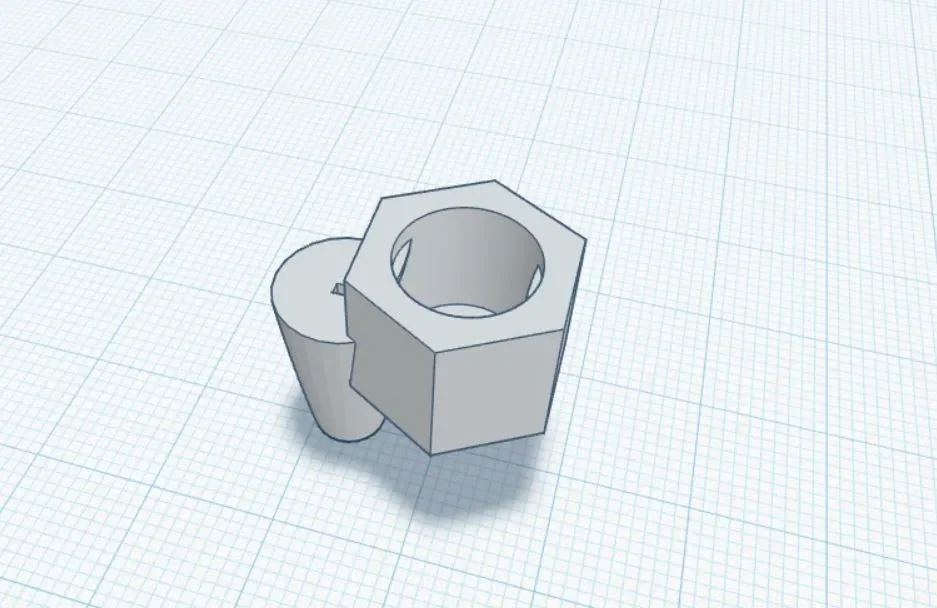

Внутри 10-миллиметрового отверстия есть два выступа, которые обеспечивают «фиксацию» гибкого рычага в удлинителе.

После печати используйте один штифт из стержня и очистите отверстие в верхней части зонда, куда будет входить штифт.

После очистки этого отверстия вставьте втулку для пого-штифта со штифтом.
Покройте рукав вторым клеем.

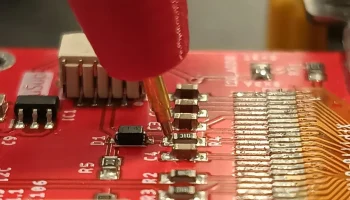

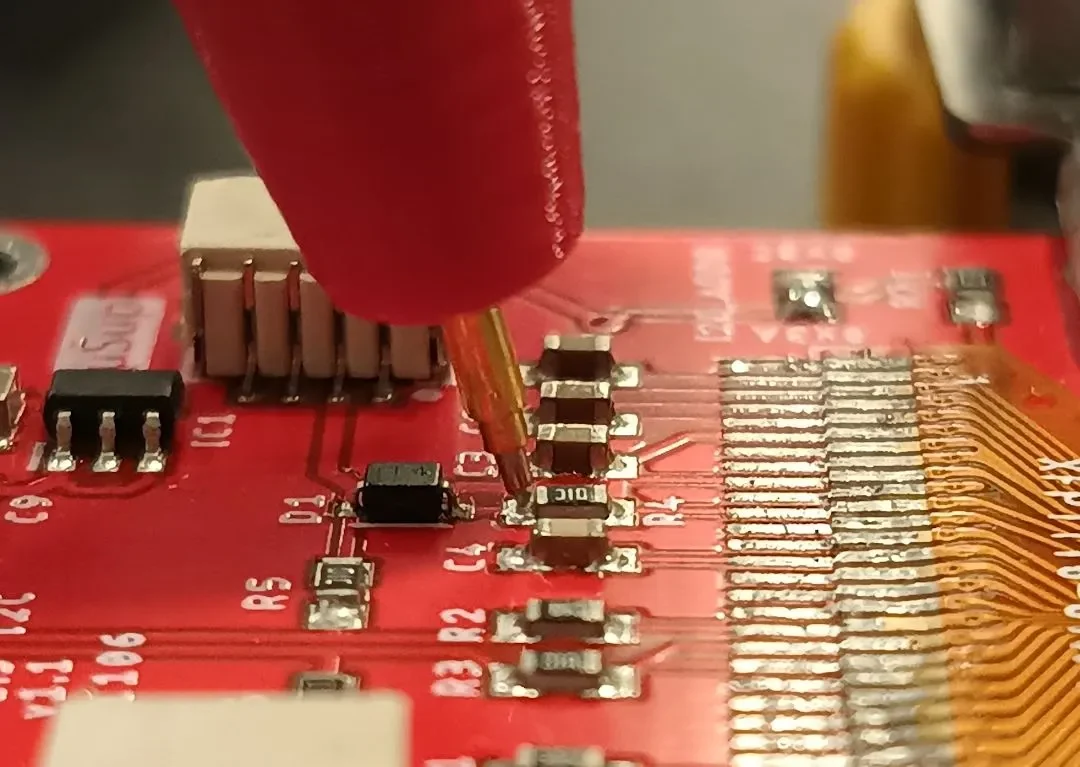

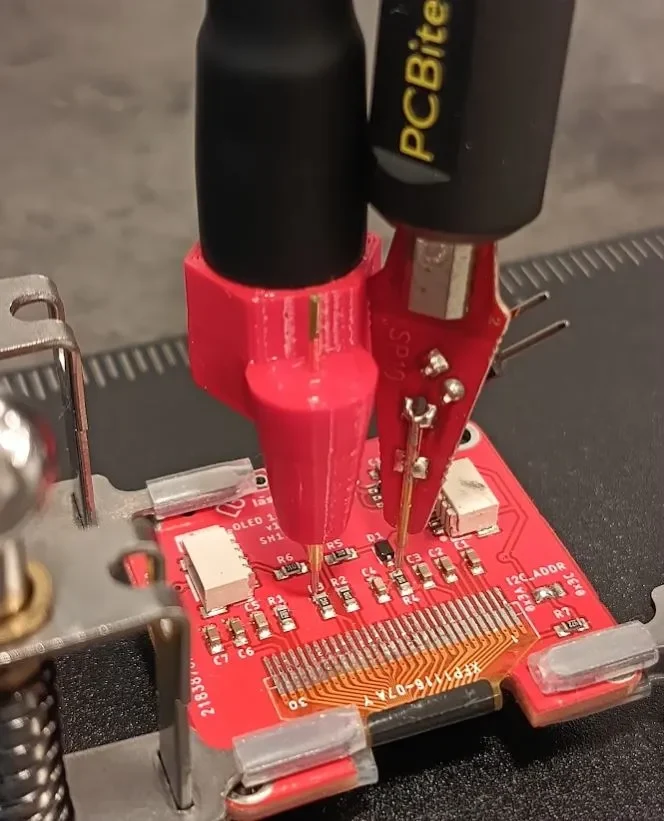

Результат
