Корпус Arduino Leonardo с USB Host Shield

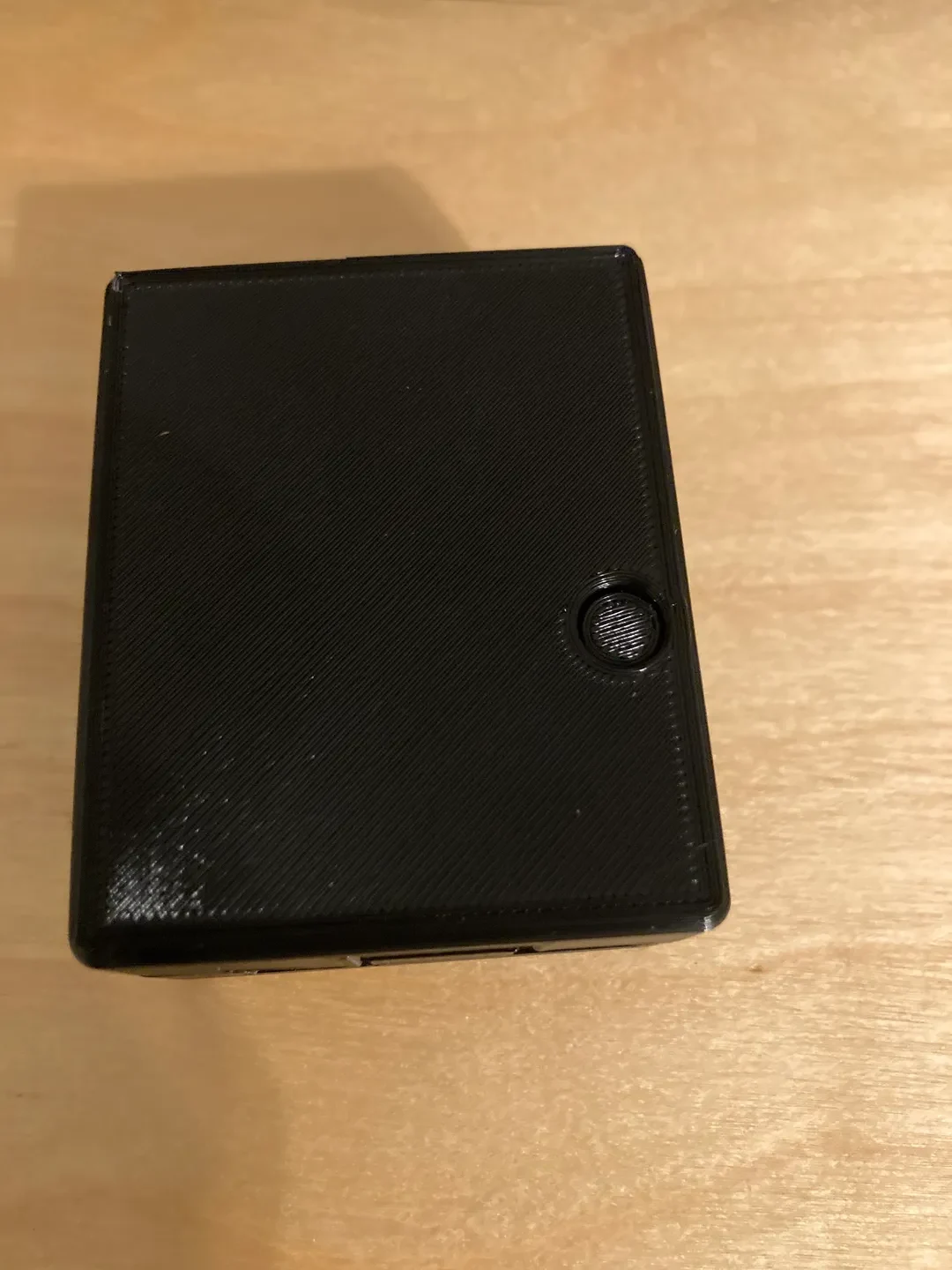

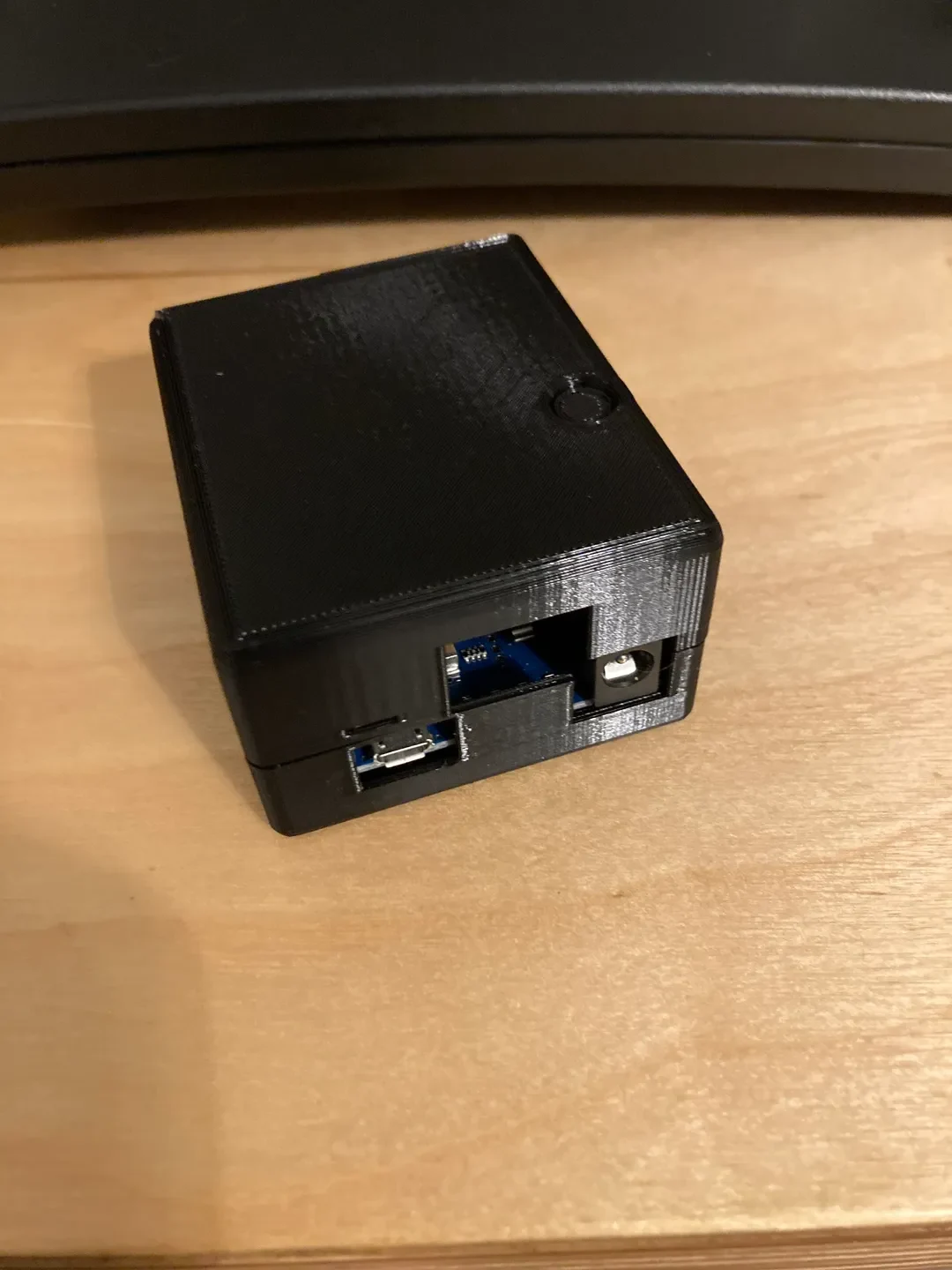

Базовый корпус для Arduino Leonardo с USB Host Shield, созданный с использованием YAPP-Box в OpenSCAD. Открыты только порты USB, но заголовки можно легко открыть, открыв дополнительное отверстие в конфигурации .scad. Внешняя точка для кнопки сброса.

Напечатано на черновике краской на подставках под большим квадратным отверстием, и все до краев заполнено. Отверстие для кнопки было немного грязным без подставок, но быстрая работа ножом и несколько раз нажатие кнопки все разгладили.

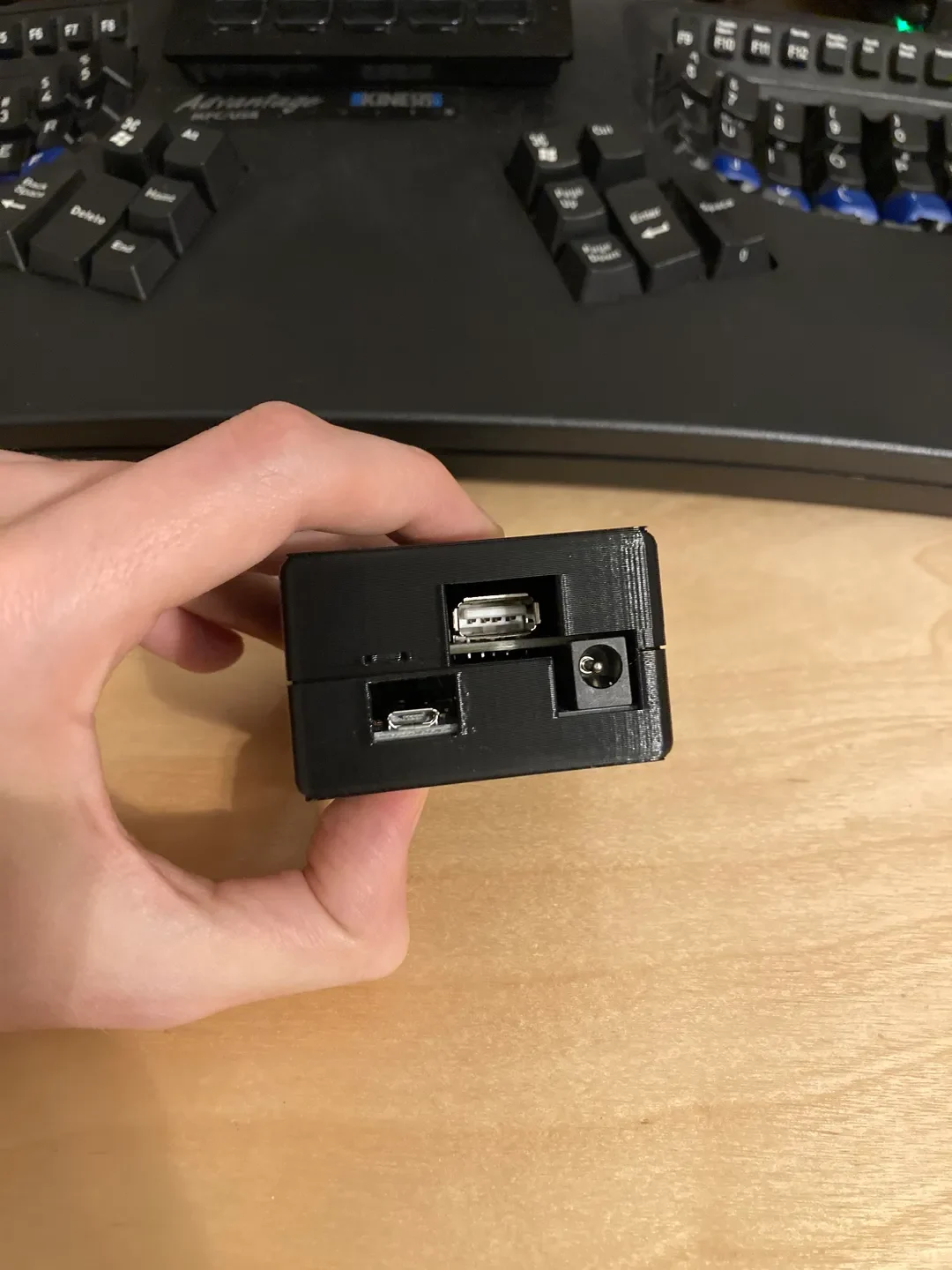

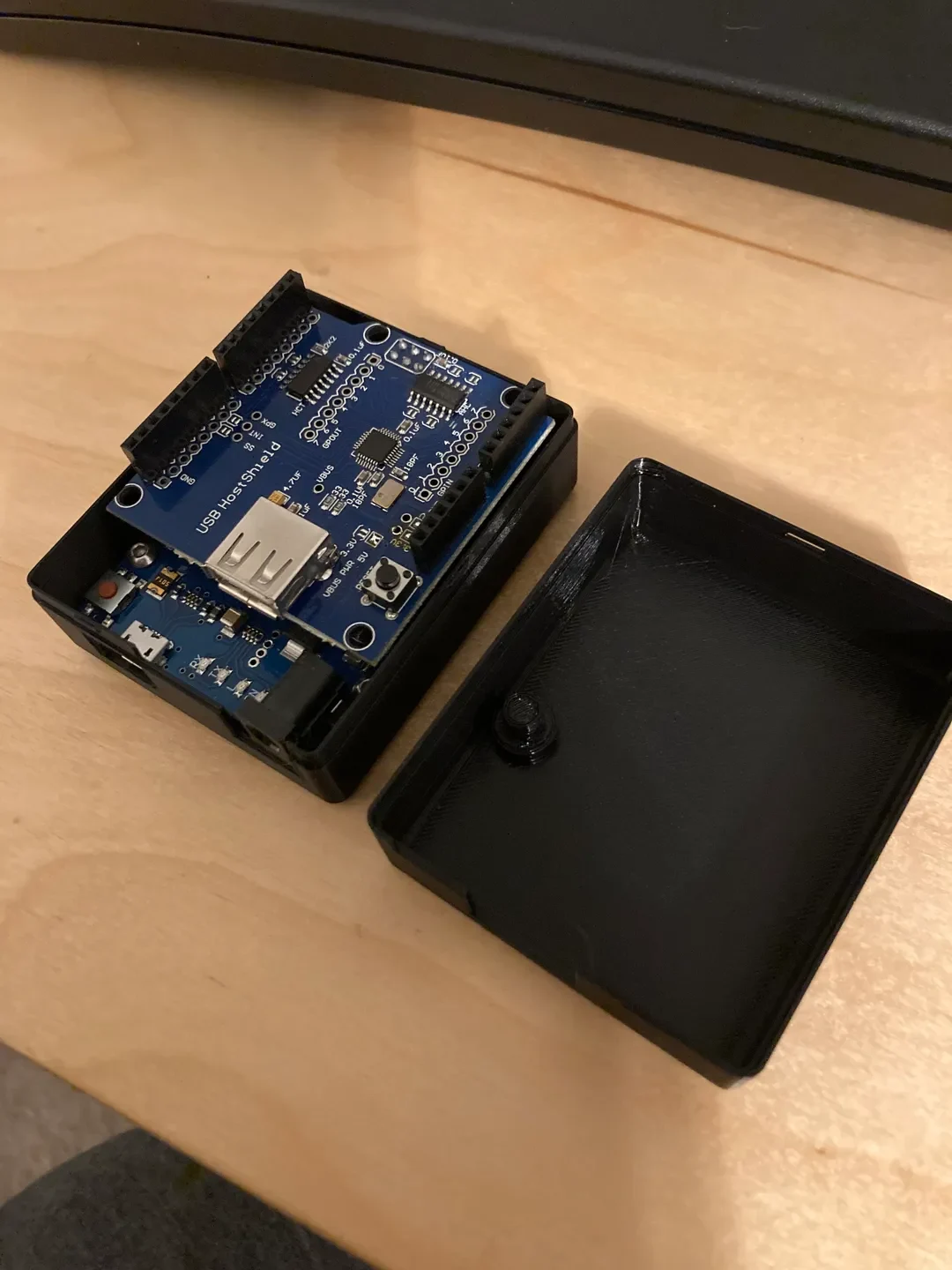

С помощью винтов M3x8 мм прикрепите Leonardo к нижней части корпуса, вставьте экран и защелкните крышку. Я думаю, что вам нужно склеить две маленькие детали, чтобы сделать удлинитель кнопки сброса, но я просто сложил их вверх дном, собрал вместе и пошел дальше. Разъем USB-хоста (разъем USB-A) довольно утоплен, но у меня не возникло проблем с подключением клавиатуры.

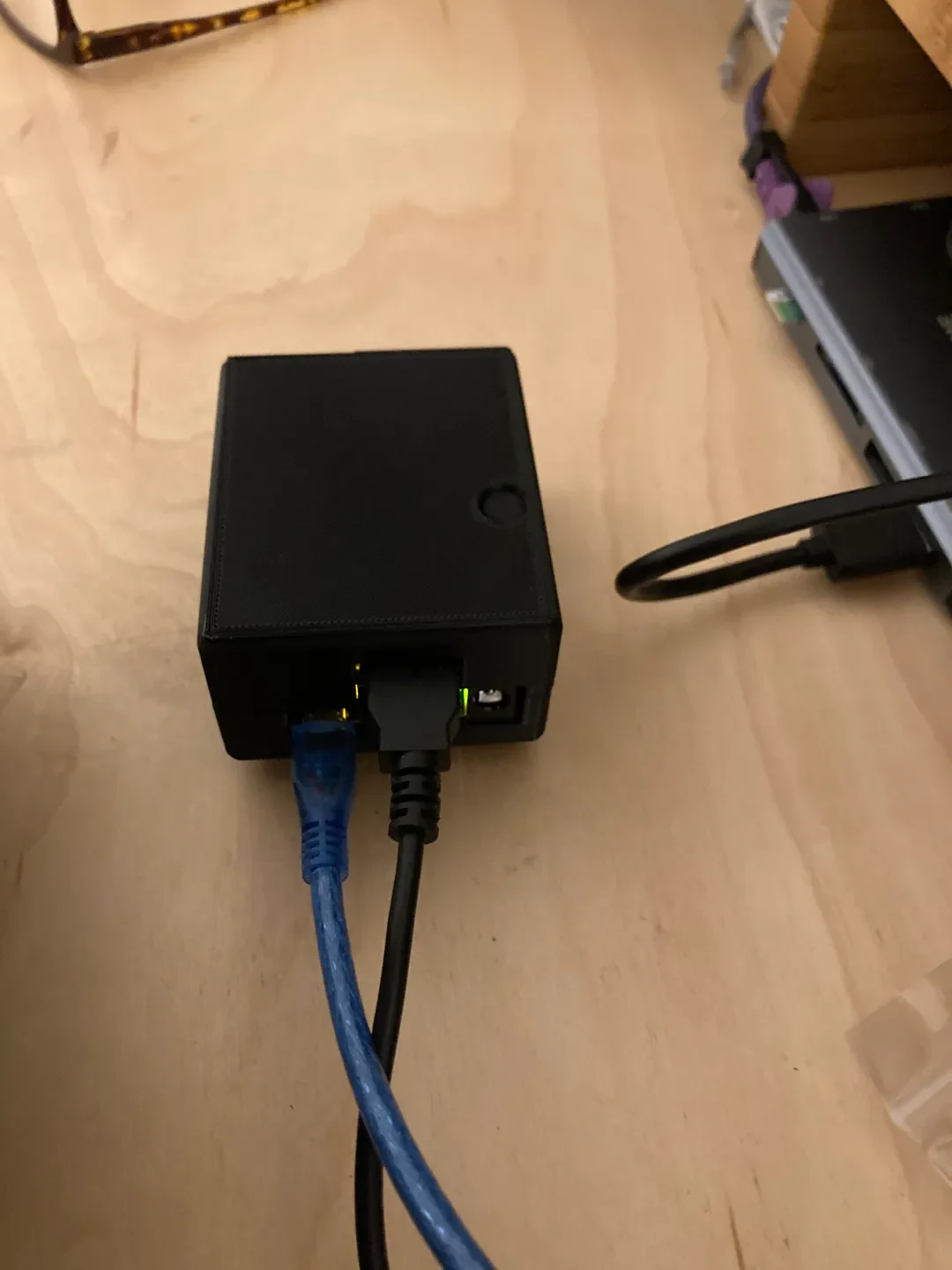

Я использую его в качестве преобразователя usb_usb под управлением QMK для переназначения моей клавиатуры без необходимости аппаратных модификаций самой клавиатуры.

GitHub: https://github.com/michaelansel/3D-Models/tree/main/LeonardoUsbShieldCase
