Учебное пособие по Ambilight для любого монитора ПК (pris..

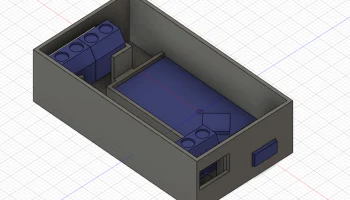

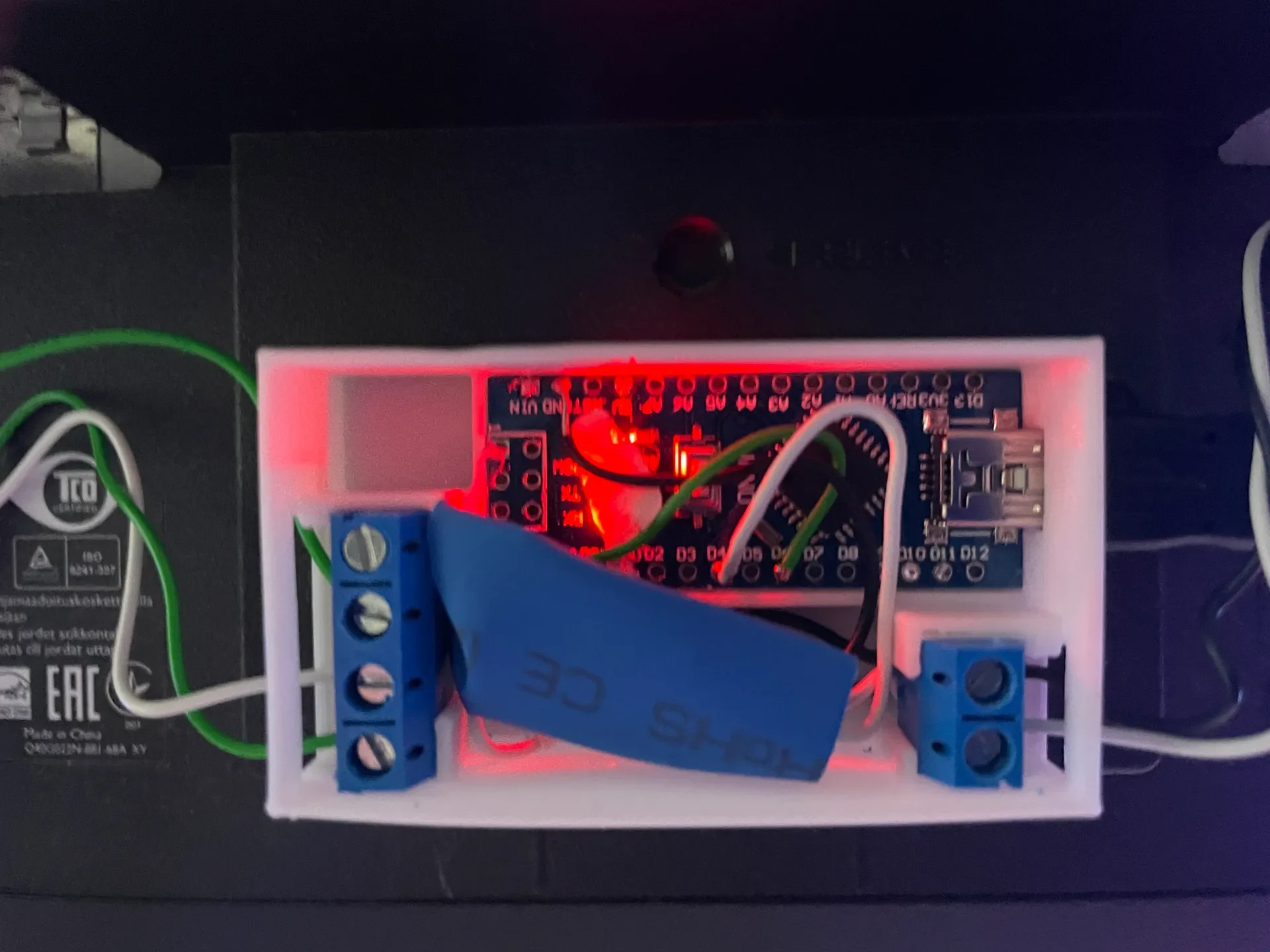

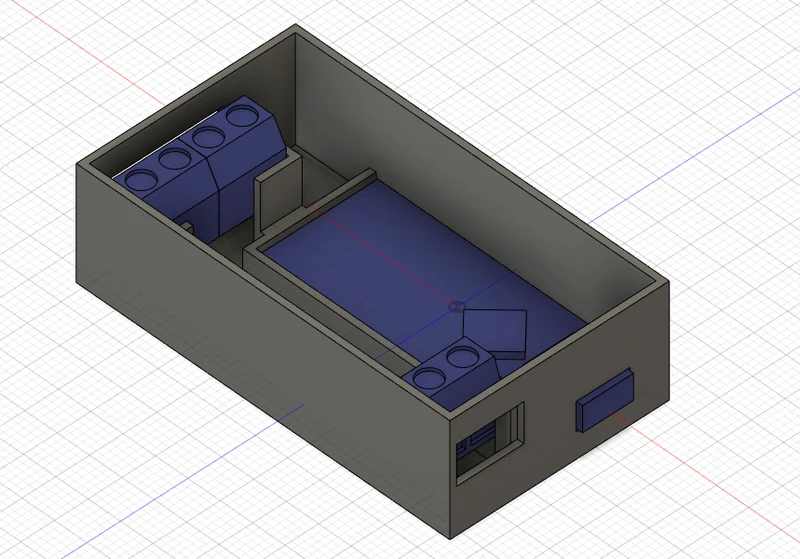

Корпус с крышкой является частью проекта Ambilight Monitor. Корпус был напечатан PLA. Для Ambilight также необходимы следующие компоненты:

Ардуино Нано
Блок питания 5В 2А
ws2812b 88 светодиодов (32 сверху, 19 слева, 19 справа, 18 снизу)
3x клеммы для проводного подключения
Мини-USB-кабель
1x МОП-транзистор IRFZ44N

На Arduino должна быть установлена следующая программа: https://github.com/dmadison/Adalight-FastLED.

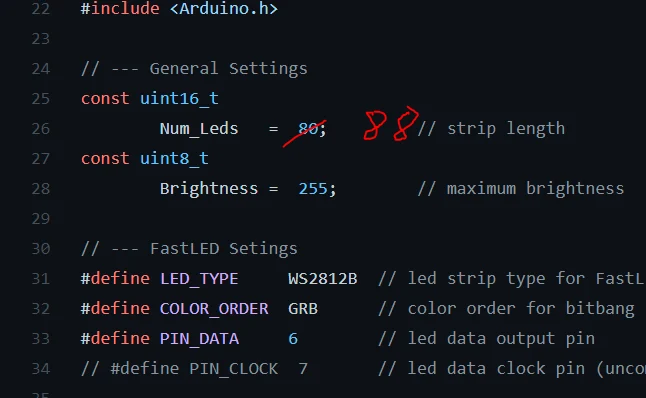

В программе количество светодиодов должно быть установлено 88.

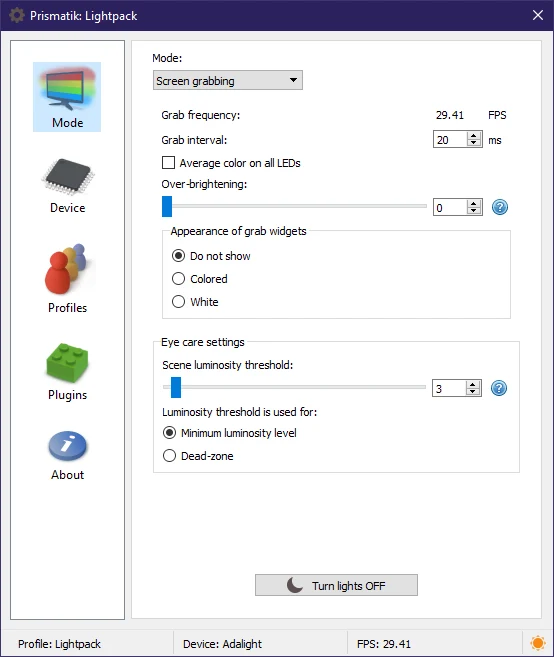

Затем установите программное обеспечение Prismatic (возможно несколько загрузок, используйте последнюю версию!): https://lightpack.tv/pages/downloads

Выберите «Запустить мастер настройки» в разделе «Устройство» и запустите его. Используйте COM-порт, как при установке программы Arduino (внимание, COM-порт может измениться, если используется другой USB-порт). Выберите расположение светодиодов, как на экране.

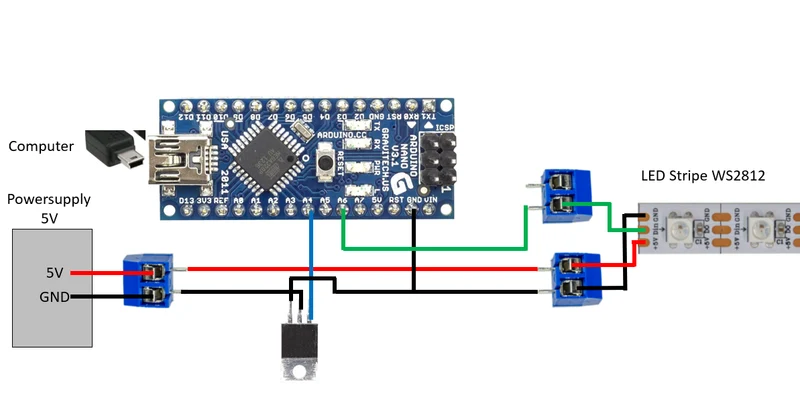

В кодовой программе я добавил, что контакт D4 инициализируется и вначале устанавливается на ВЫСОКИЙ уровень. Чтобы транзистор переключился. Транзистор используется для выключения светодиодов, когда компьютер выключается, и, таким обра��ом, Arduino отключается. В противном случае светодиоды все еще будут иметь питание и будут продолжать светиться.

Код (помещен в раздел настройки):

pinMode(4, ВЫХОД);
цифровая запись (4, ВЫСОКИЙ);

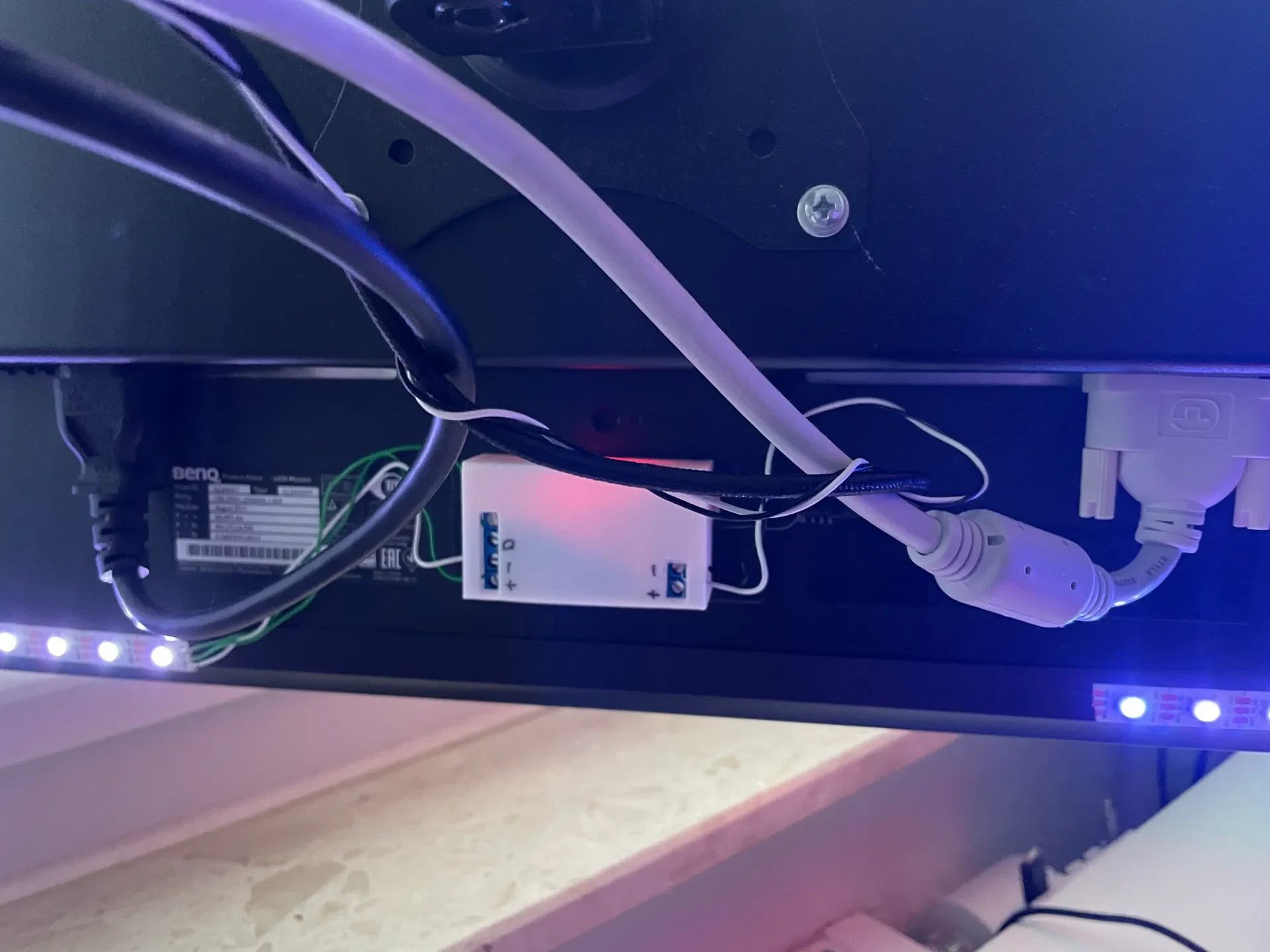

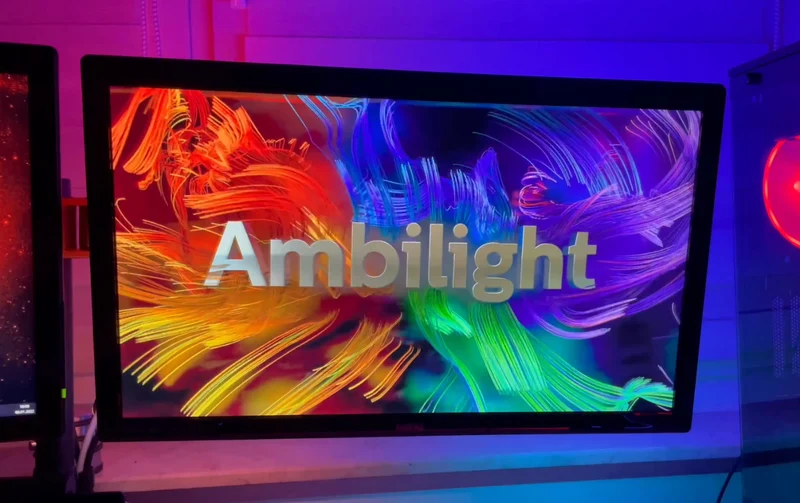

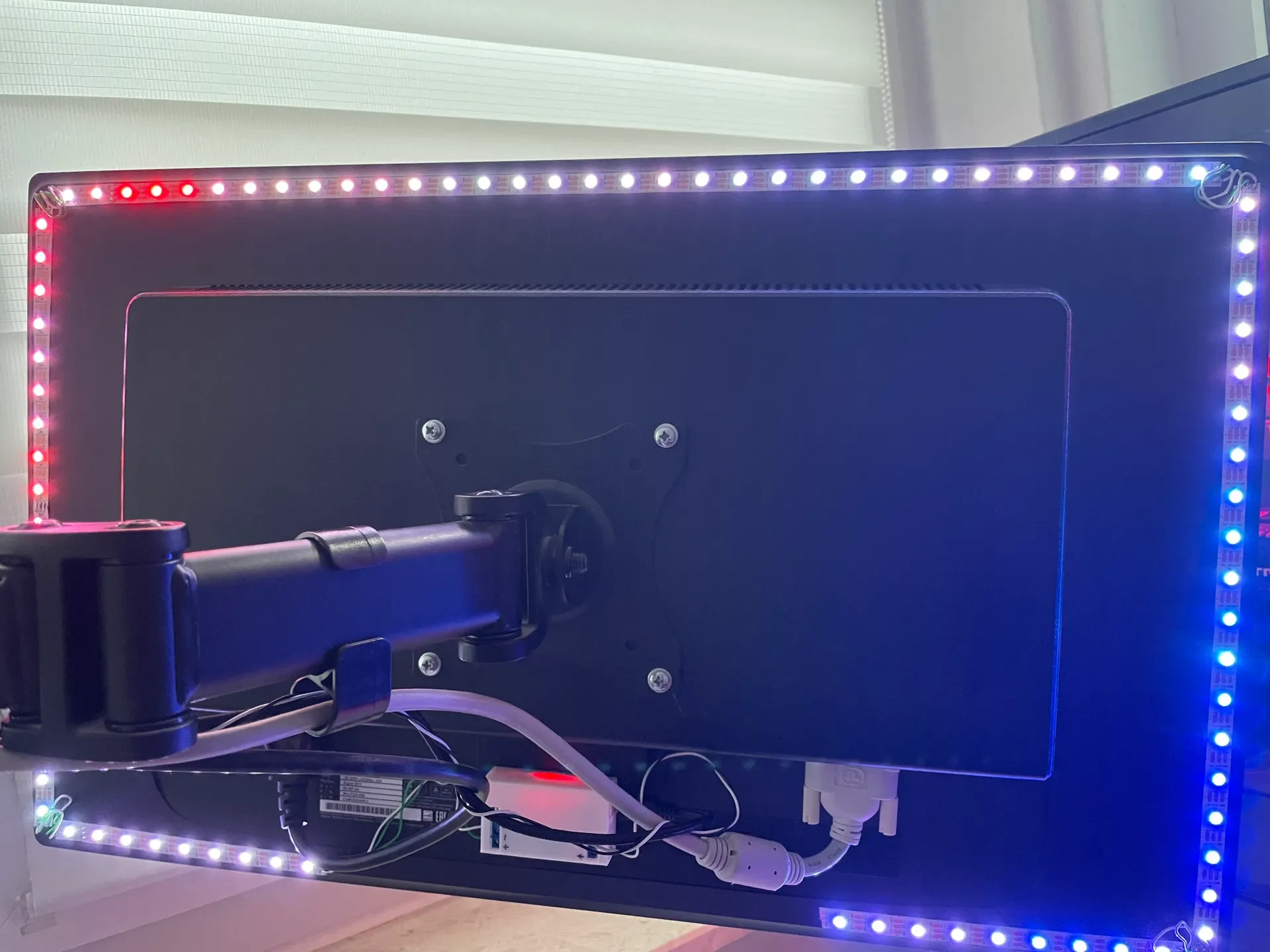

Пример готового монитора на моем канале в Инстаграм. Тестовое видео Ambilight:
