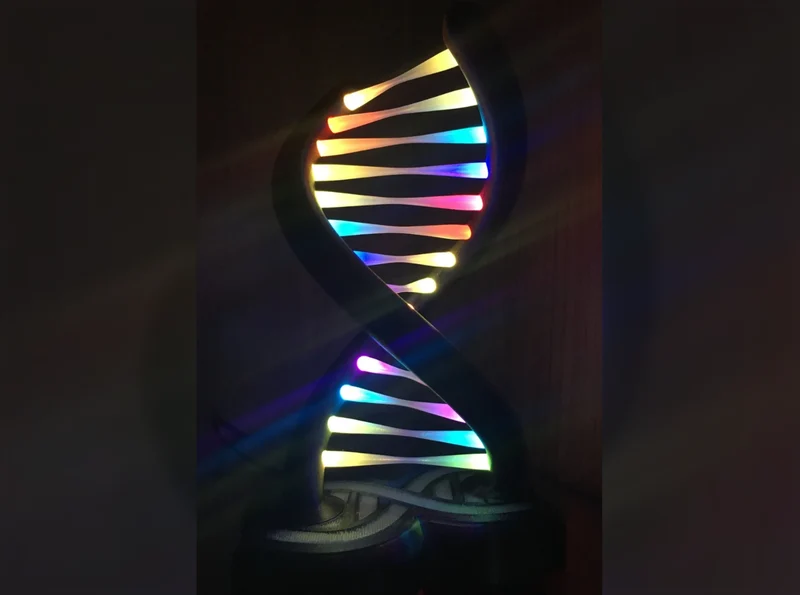

Светодиодная RGB-лампа с двойной спиралью ДНК - разъем Mi..

Я создал ремикс для этого проекта: https://www.printables.com/de/model/62043-rgb-double-helix-lamp-easyprint

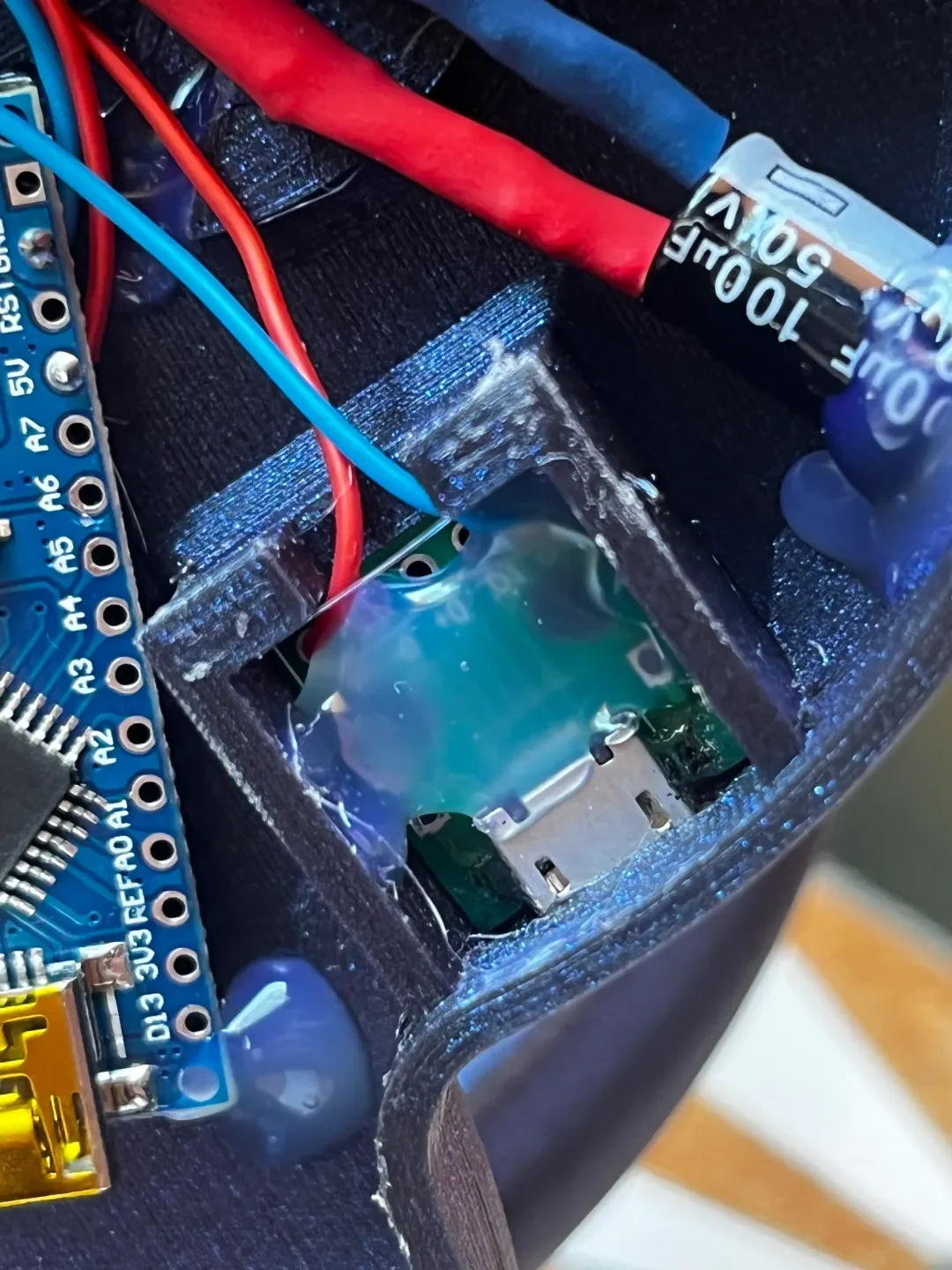

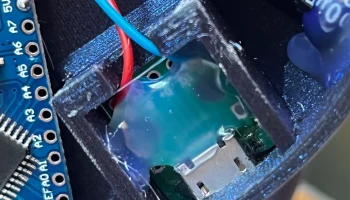

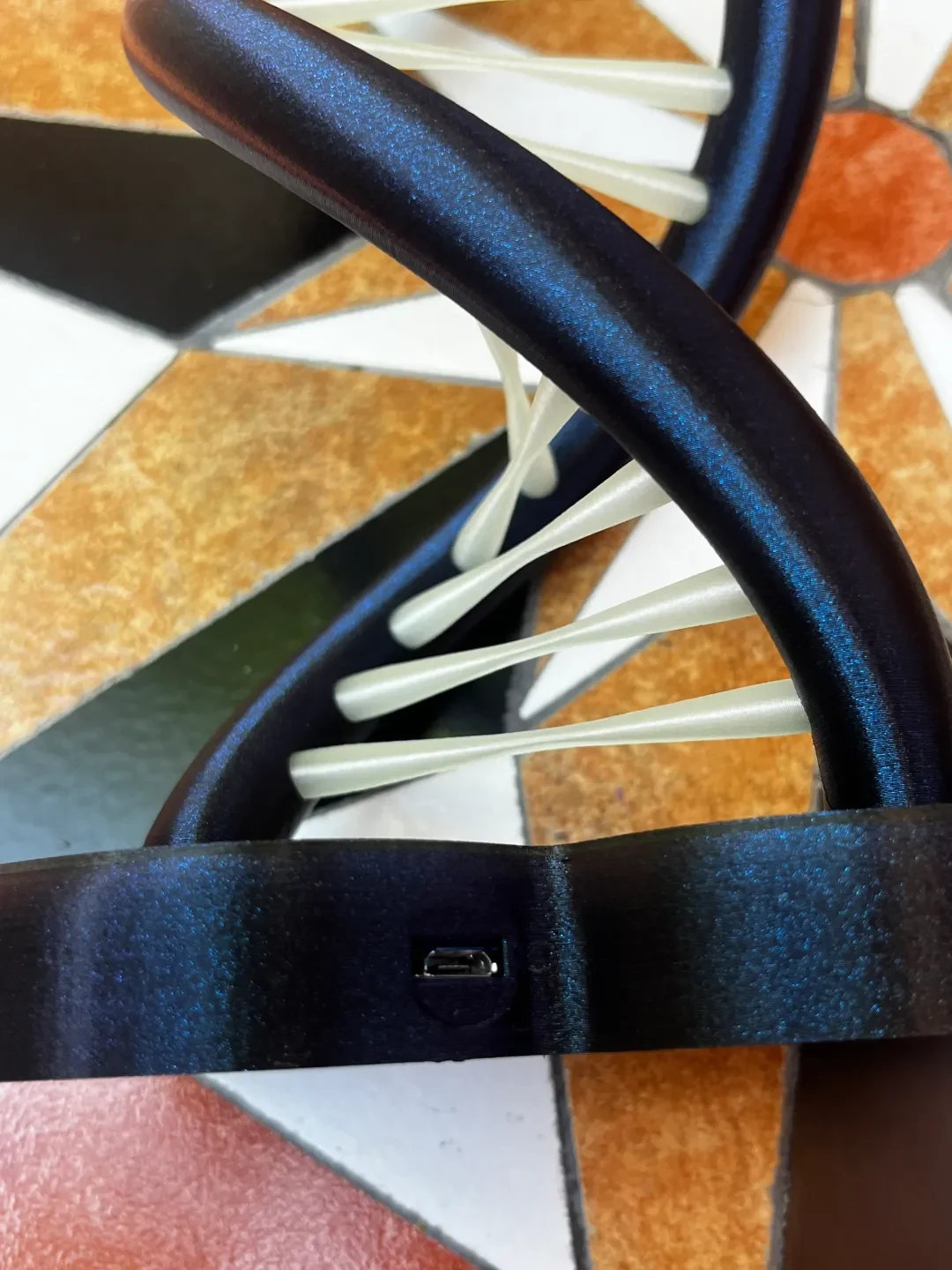

Я добавил разъем USB-Micro PCB, потому что хотел сэкономить на дополнительном блоке питания. Купить розетки очень дешево можно везде. Просто найдите «плата micro USB».

Таким образом, вы можете использовать старое зарядное устройство USB или подключить его напрямую к телевизору или ПК через USB.

Максимальный ток для этой лампы составляет 560 мА, если запустить Код с яркостью 250. Так что 5 В 1 А более чем достаточно.

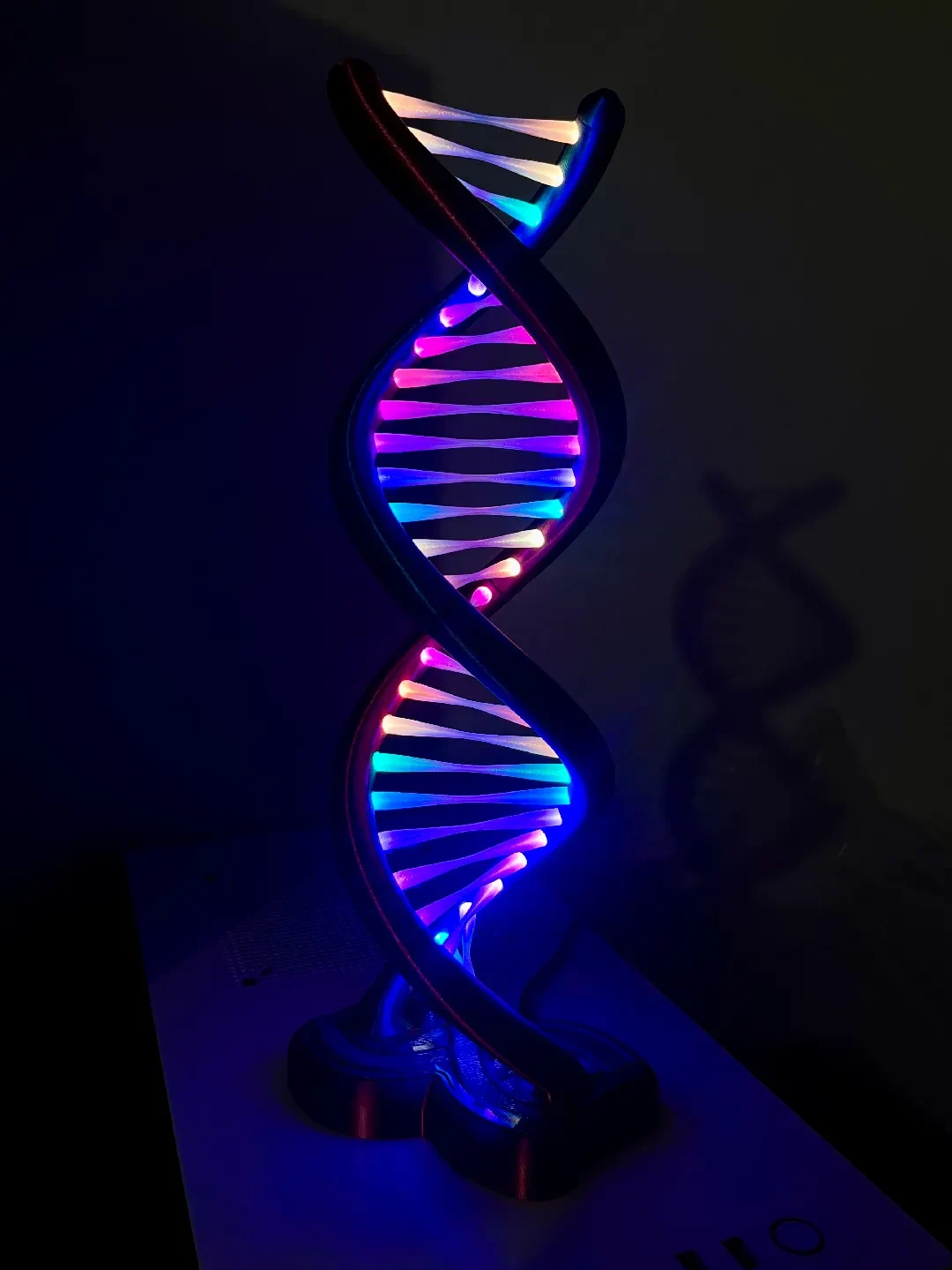

Это также можно использовать с удлинителем двойной спирали. Однако код Arduino, возможно, придется скорректировать с учетом количества светодиодов. Две светодиодные ленты можно соединить последовательно или параллельно. В одном проекте я просто запрограммировал 56 светодиодов. Используя небольшой 3-полюсный переключатель, который я прикрепил к основанию с помощью горячего клея, я подключил линию передачи данных так, чтобы светодиодные ленты были подключены параллельно в одном положении и последовательно в другом. Я предпочитаю последовательное соединение для маленькой лампы, а параллельное лучше для большой. Но это всего лишь вопрос личных предпочтений.

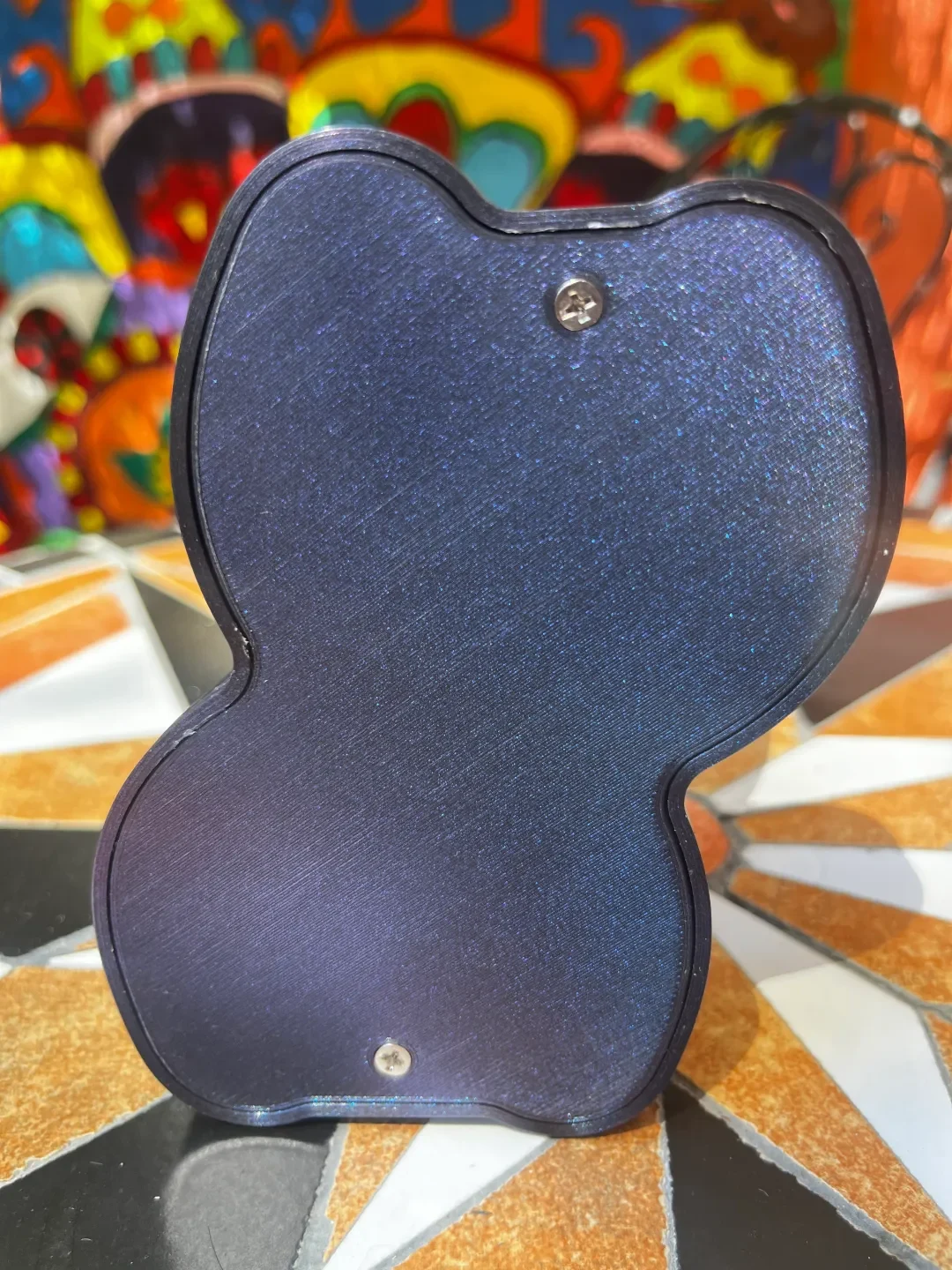

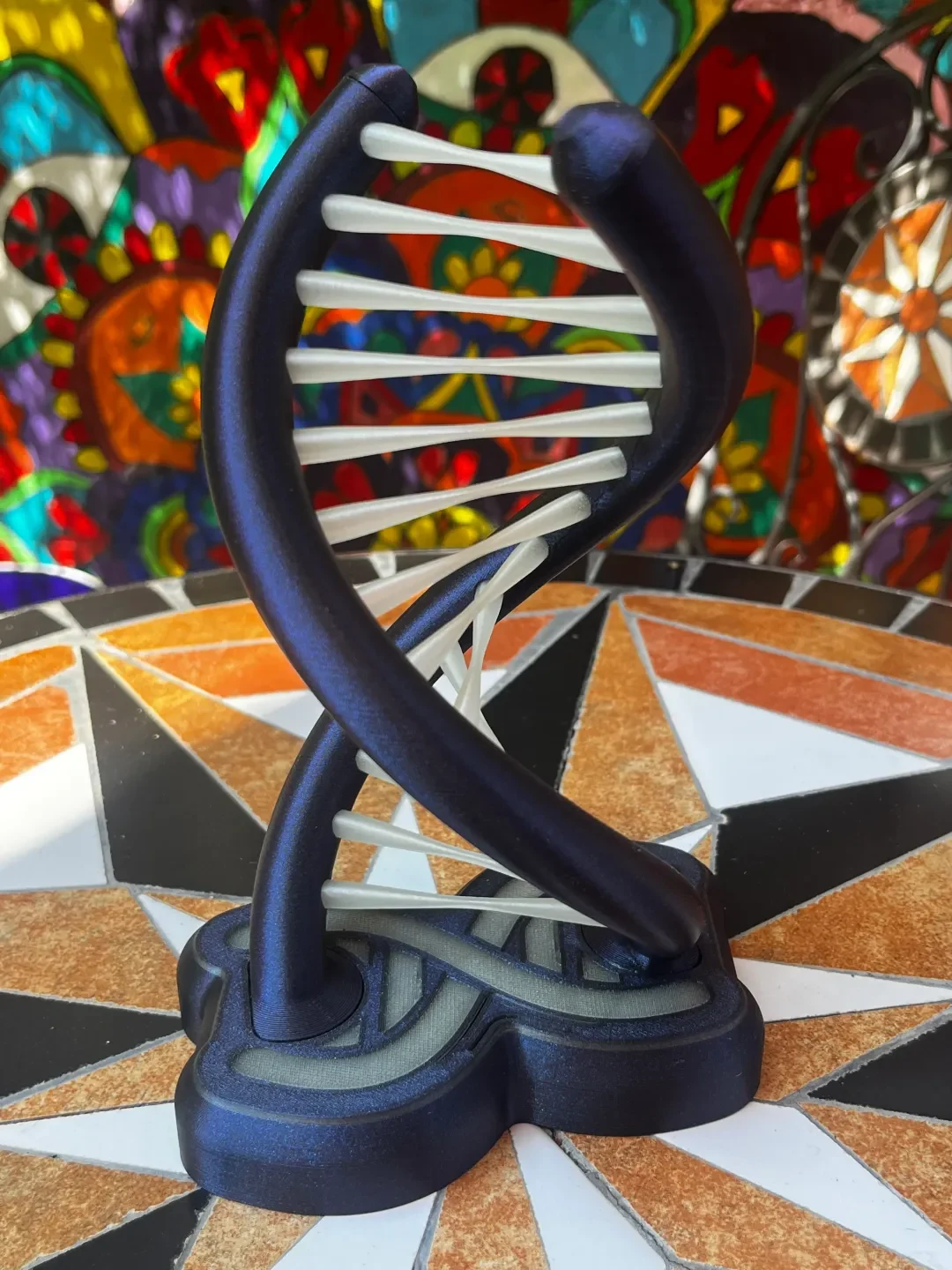

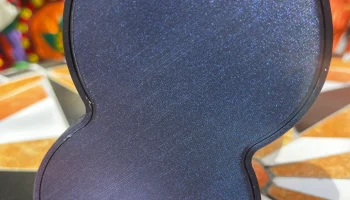

Я предлагаю здесь только основание, дно и код лампы. Остальное вам необходимо скачать из оригинального исходного проекта. (нажми на меня)

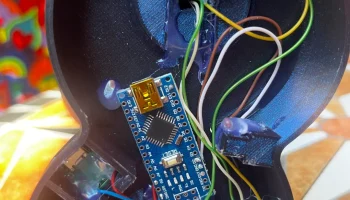

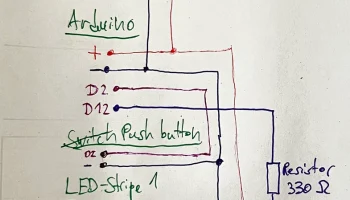

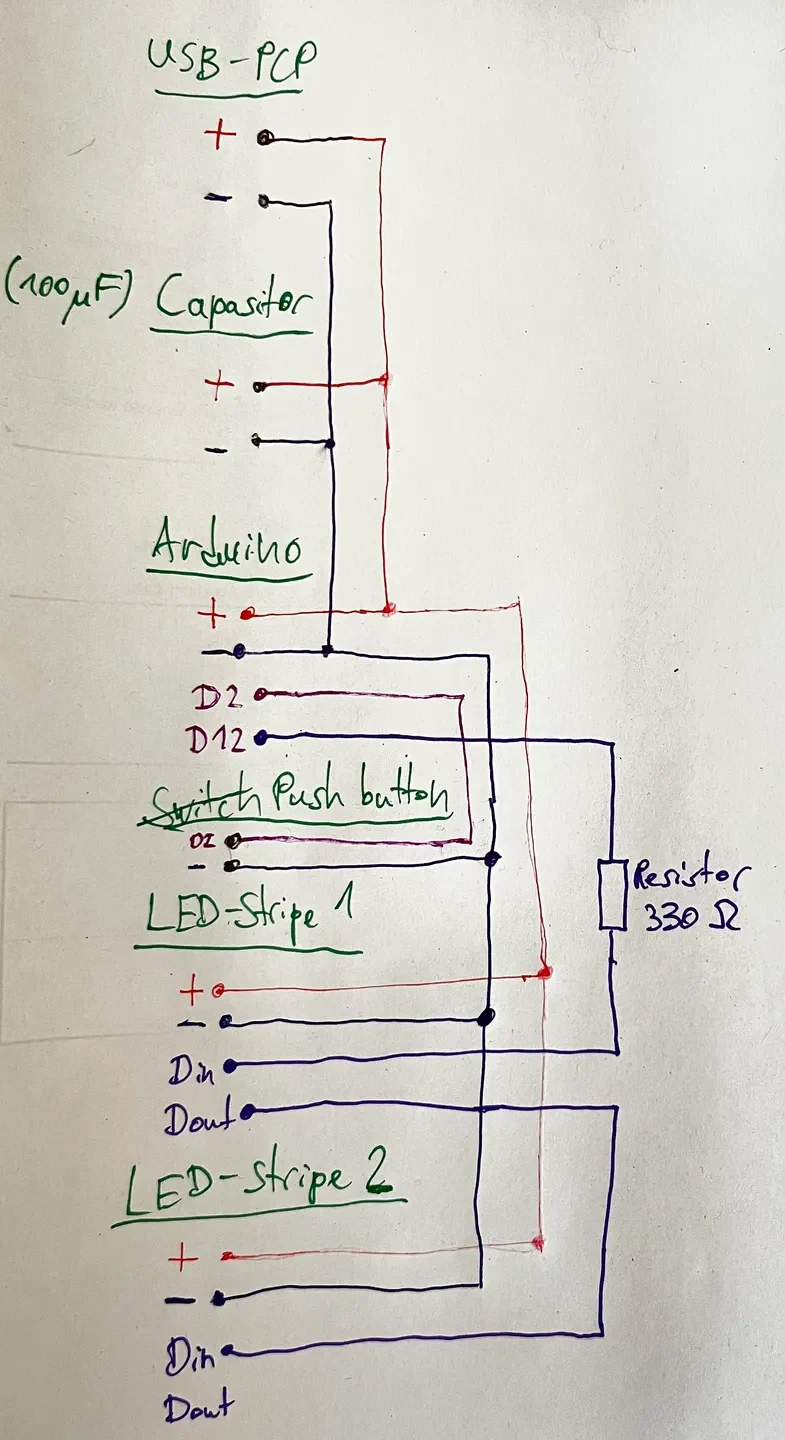

-PIN 2 — это нажимной штифт. (Другой провод должен идти на ЗЕМЛЮ.)
-PIN 12 — это вывод данных светодиода.
-Тип светодиода по умолчанию — WS2812.
Если вам нужно внести изменения, измените это в коде Arduino.

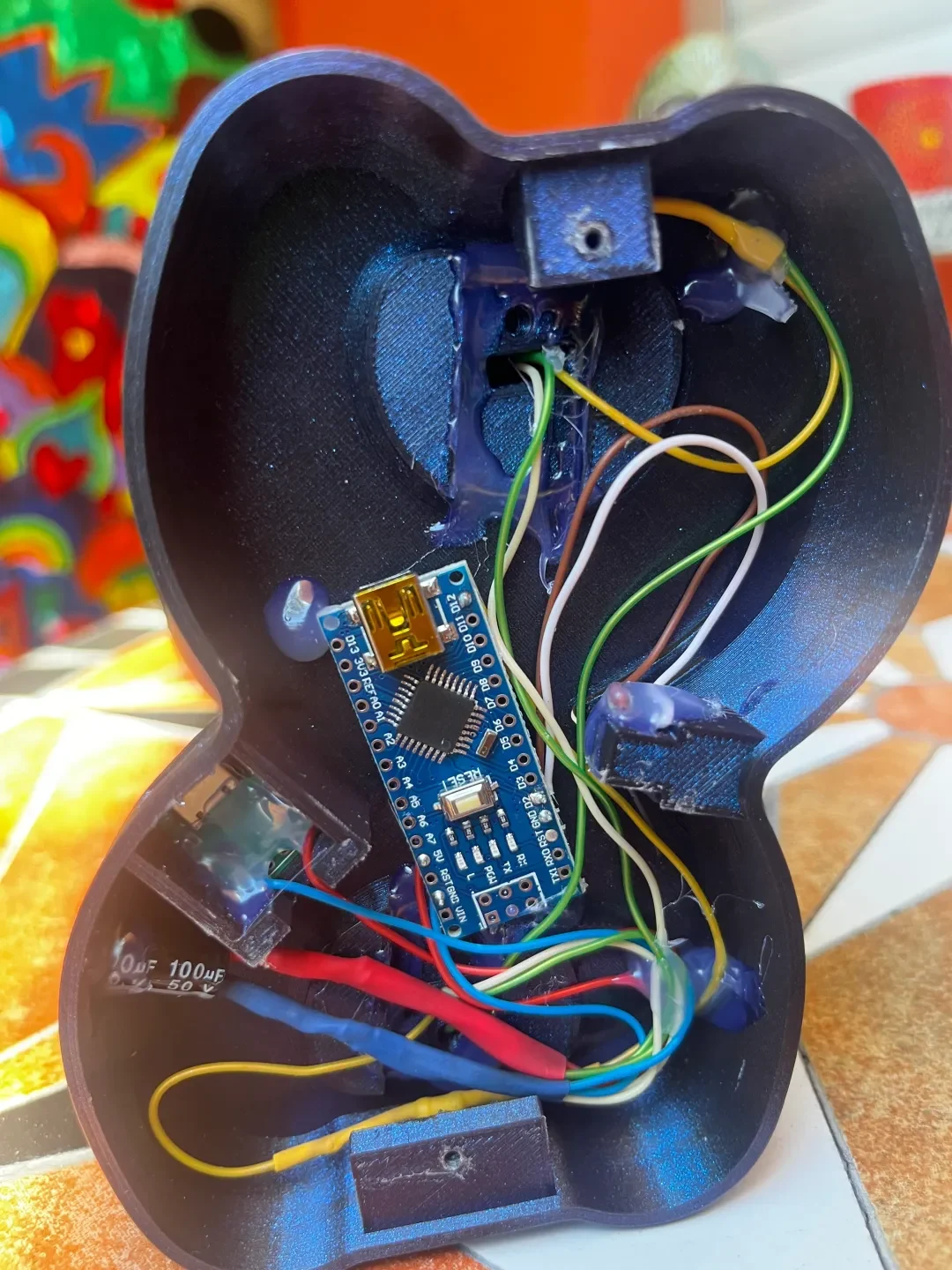

Я также использовал конденсатор на 16 В, 100 мкФ, чтобы уменьшить помехи, и добавил резистор сопротивлением 330 Ом между платой Arduino и первой светодиодной лентой провода передачи данных.

Настройки печати можно найти в файлах 3mf.

Нить, которую я использовал: (партнерские ссылки)

Everone двухцветный шелковый PLA

Fillamentum PLA Extrafill Wizard's Voodoo

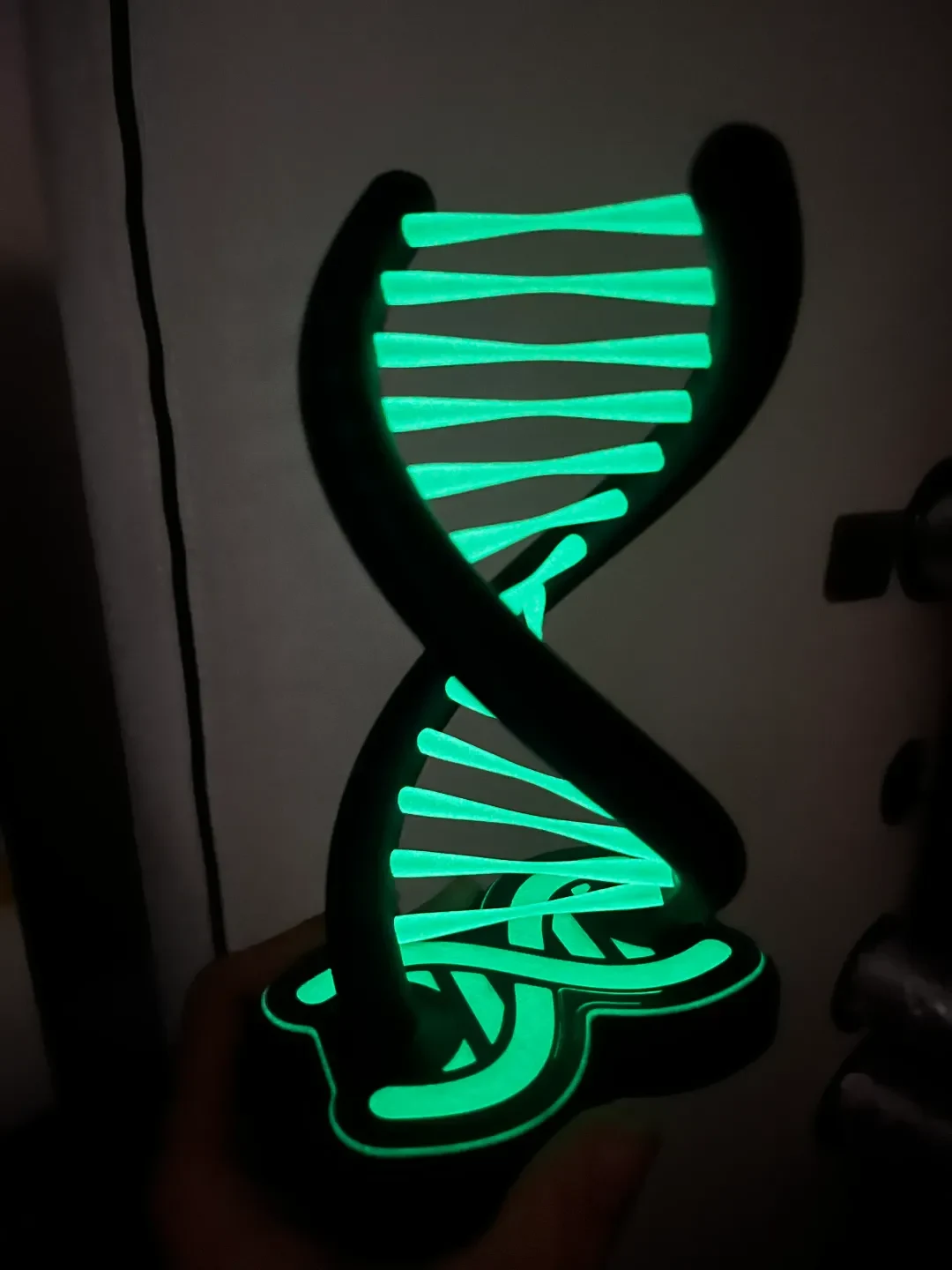

Нить прозрачная, светящая��я в темноте

Список материалов: (партнерские ссылки)

Плата микро-USB

Плата USB-C

Ардуино Нано

Набор кнопок (6x6x10 мм)

Винты с потайной головкой 2,5 мм, длина 8 мм.

WS2812 RGB-полоса 60 светодиодов/м

Клей

<<< Как и��менить эффекты >>>
Есть 4 списка эффектов.
>Для переключения списков: сделайте длинный щелчок продолжительностью около 1-2 секунд.
>Чтобы переключить эффекты в списке: сделайте короткий щелчок.
>Чтобы активировать спящий режим: нажмите и удерживайте около 3 секунд.

1-й. Список (palettecrossfade): 1 эффект
2-й. Список (режим палитры): 12 эффектов
3-й. Список (режим эффектов): 11 эффектов
4-й. Список (режим сплошного цвета): 18 эффектов
