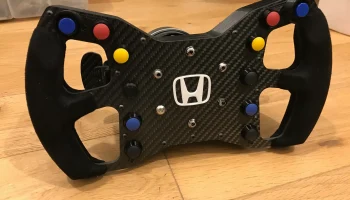

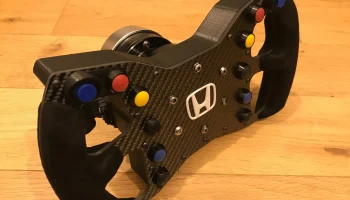

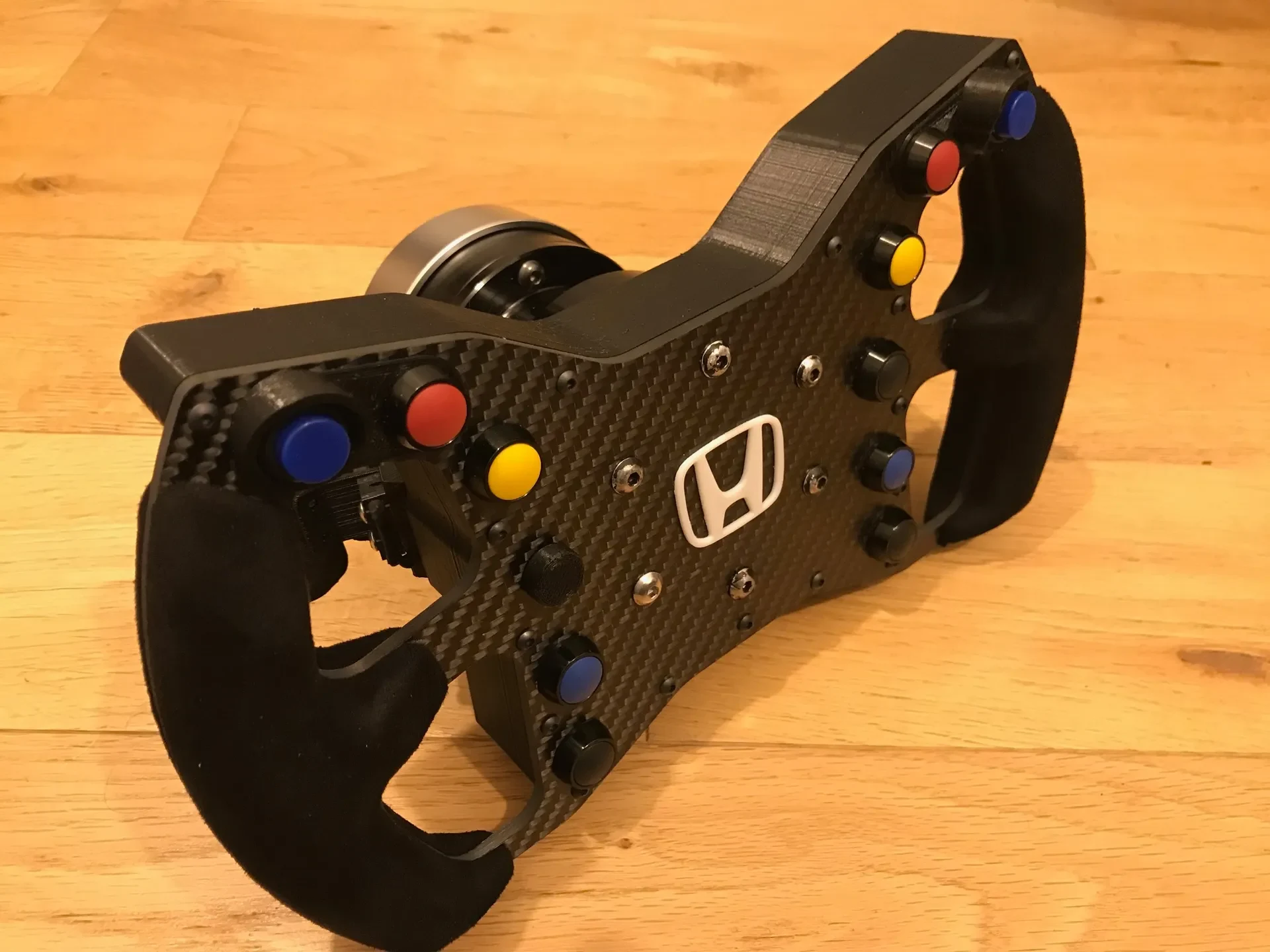

Формула B1 Ремикс - Arduino Pro Micro

Этот руль — ремикс с https://www.thingiverse.com/thing:4058270.
Я разработал почти все детали в Fusion 360, из родительских файлов используются только дескрипторы.

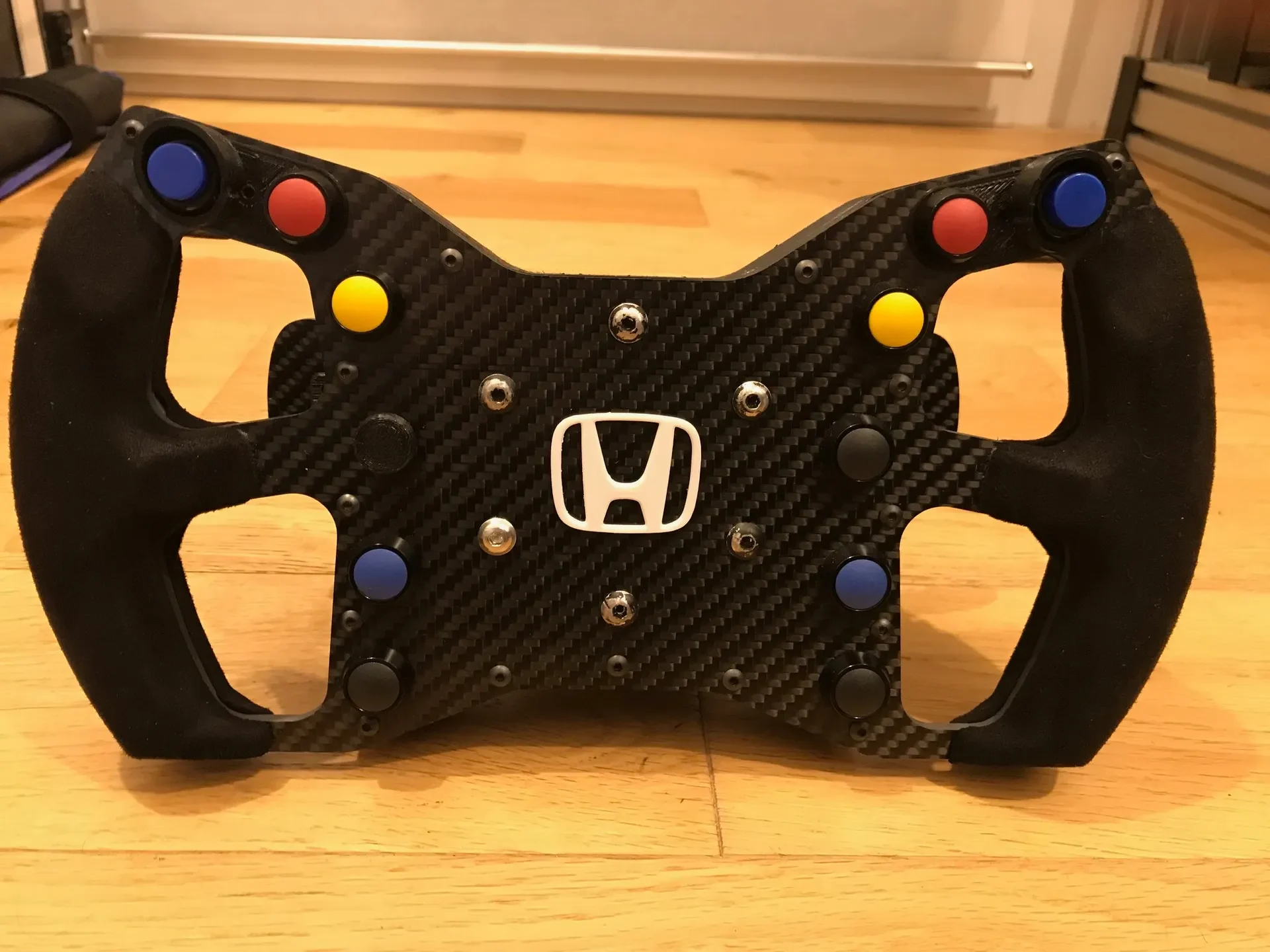

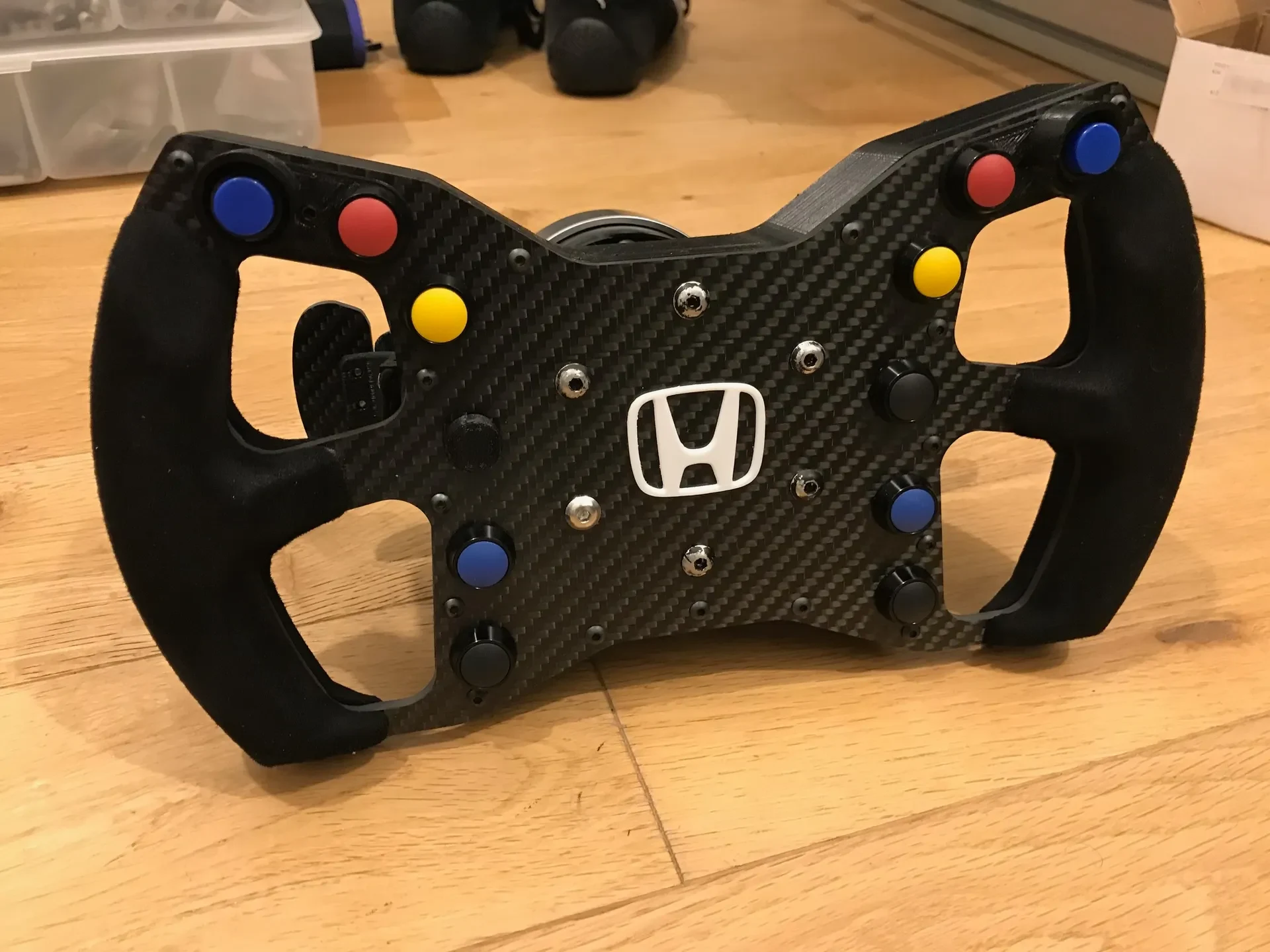

Пластину можно напечатать на 3D-принтере, но в моем дизайне это была карбоновая пластина, я добавил .dxf. Вырезано в Китае ( https://fr.aliexpress.com/item/4001125003413.html?spm=a2g0s.9042311.0.0.27426c37wpDmGm)

Вы можете увидеть другой мой дизайн с подробными фотографиями конструкции колеса ( https://www.prusaprinters.org/prints/73995-simracing-hub-gt-style ). Внутренняя конструкция такая же.

Вам понадобится:

Вставки с резьбой М3 4,2х5мм — https://www.aliexpress.com/item/4000513304304.html?spm=a2g0s.9042311.0.0.27424c4dhffj8O
Винты М3 (10-12-16-35 мм)
вахеры М3
Гайки М3, по возможности нейлоновый замок

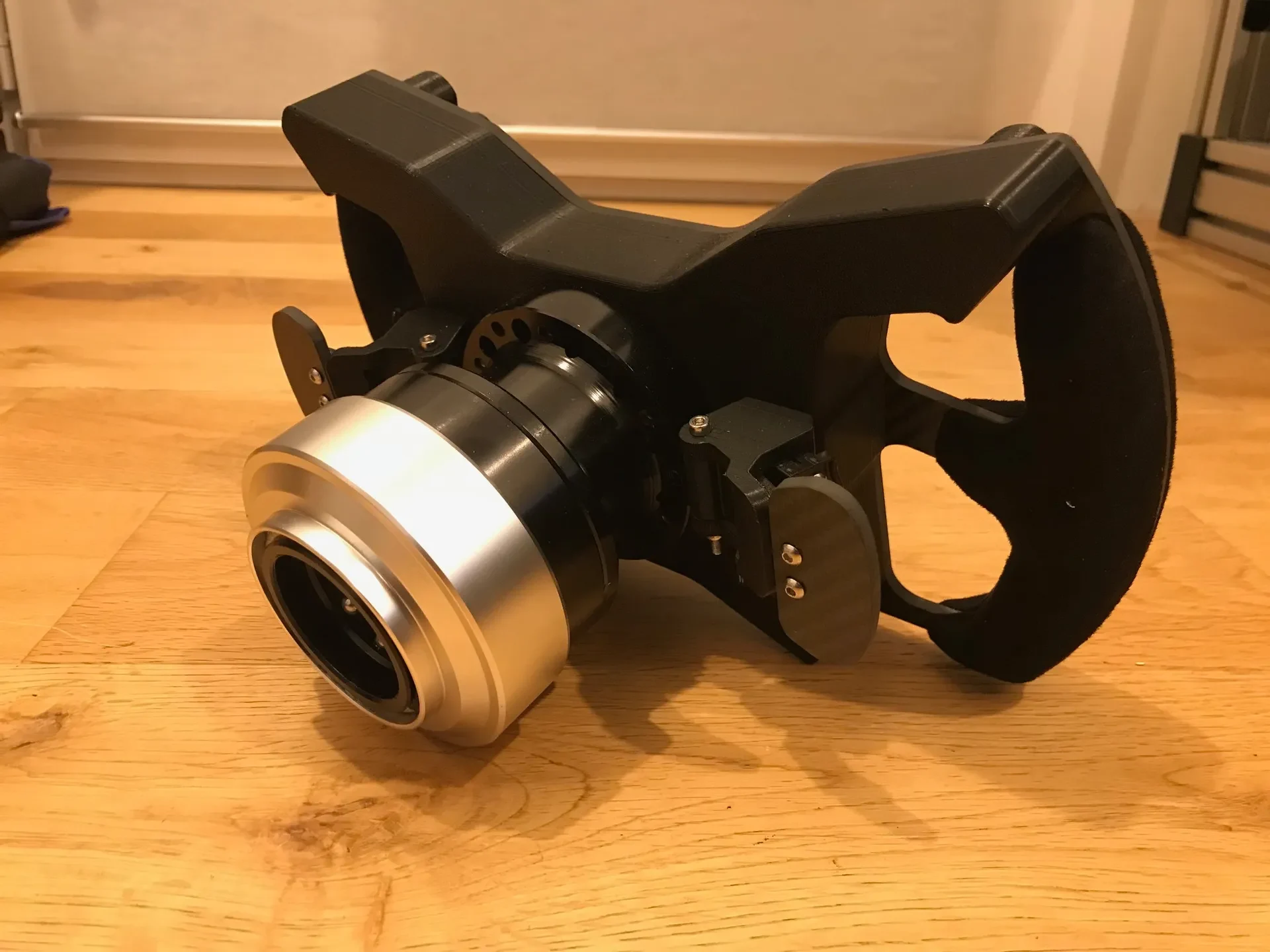

Винты M5 для крепления колеса/ступицы к основани�� FFB. Длина винтов зависит от вашей установки, размер корпуса 30 мм.

Кнопочный переключатель 12 мм — https://www.aliexpress.com/item/32896221862.html?spm=a2g0s.9042311.0.0.27426c37R7cspc

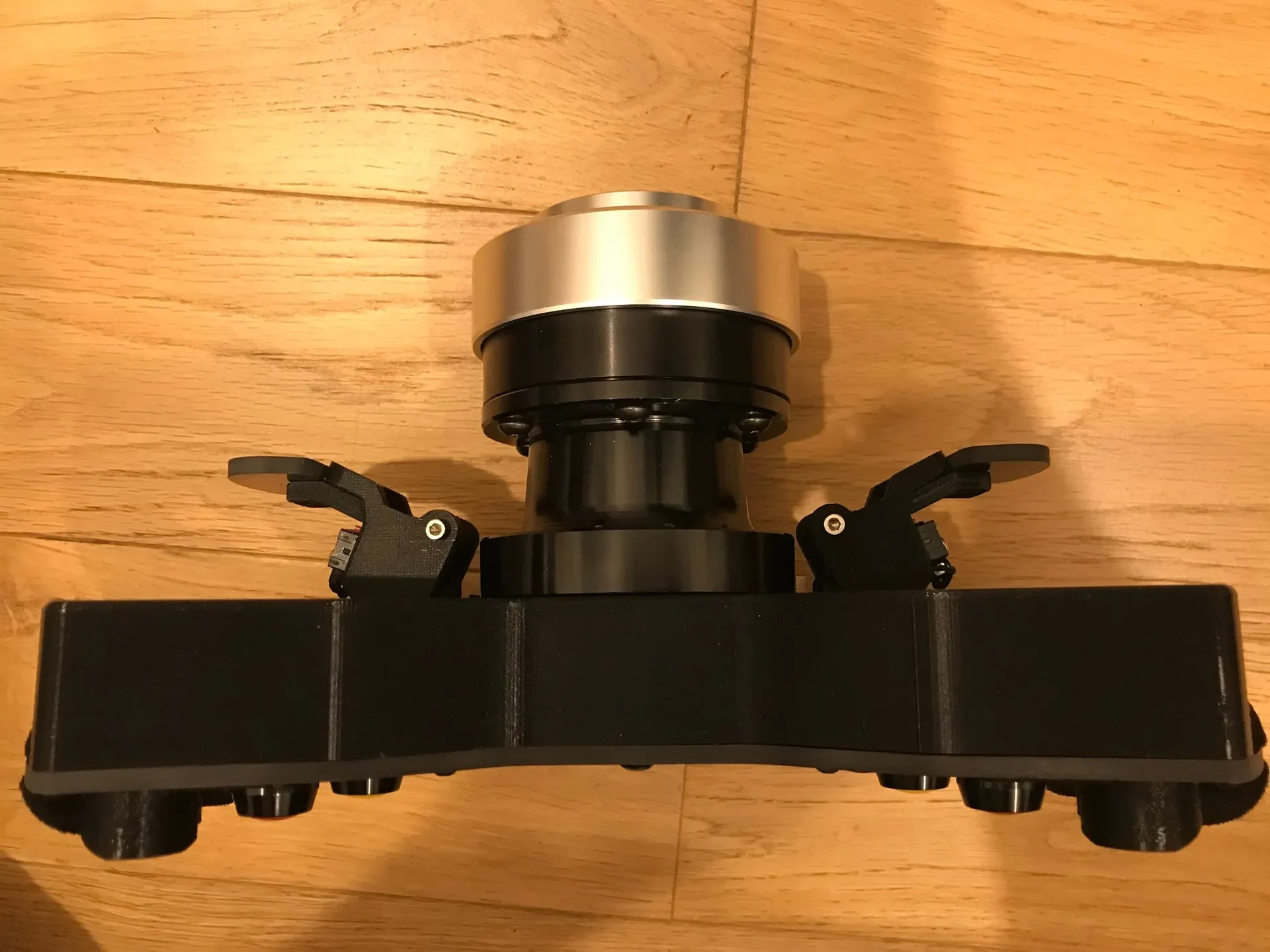

2 Микровыключатель переключателей — https://www.aliexpress.com/item/1926553469.html?spm=a2g0s.9042311.0.0.27424c4dWO4Gcz

Неодимовые магниты 8x3мм — https://www.aliexpress.com/item/1005002209176808.html?spm=a2g0o.productlist.0.0.3a956130iYnzBO&algo_pvid=b24ac8bc-0c3f-4e0b -a47d-0dcc4cd22e31&algo_exp_id=b24ac8bc-0c3f-4e0b-a47d-0dcc4cd22e31-3&pdp_ext_f=%7B%22sku_id%22%3A%2212000019280659295%22%7D

1 Arduino Pro mini ATM32U4 5 В — https://www.aliexpress.com/item/32978678381.html?spm=a2g0s.9042311.0.0.27426c37z5evzG

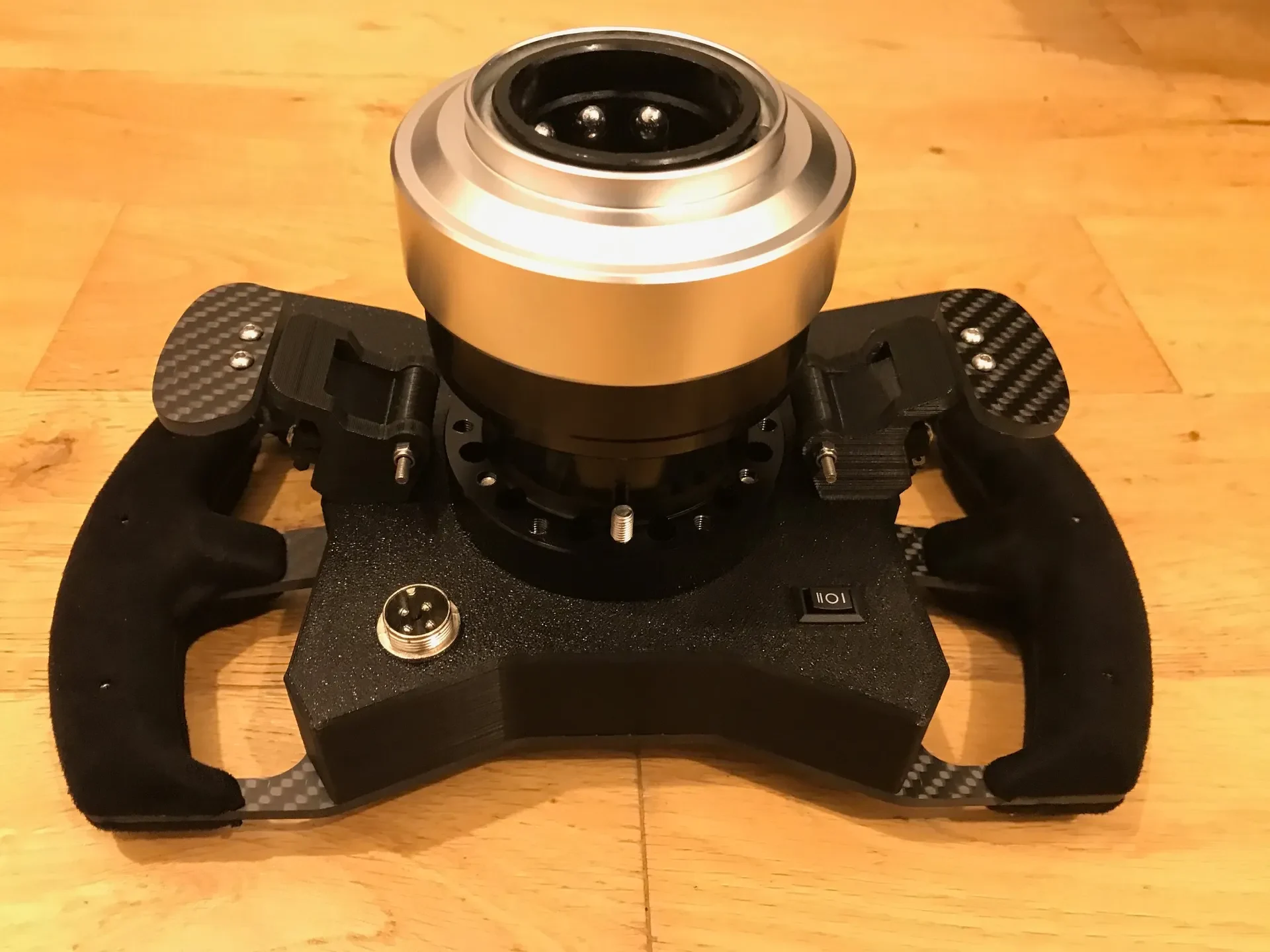

1 4-контактный разъем GX16 «папа-мама» — https://www.aliexpress.com/item/32822907753.html?spm=a2g0s.9042311.0.0.27424c4dWO4Gcz

Для переключателя шляпы я использую этот файл, который отлично работает: https://www.thingiverse.com/thing:3452944, используйте его с «tige.stl» и «washer.stl».
вам понадобятся тактовые переключатели 6х6х5 — https://www.aliexpress.com/item/32876497528.html?spm=a2g0o.productlist.0.0.23cd7310Vh8oAD&algo_pvid=a1d6d1cc-fc32-4273 -9565-8c419cc4cd77&algo_exp_id=a1d6d1cc-fc32-4273-9565-8c419cc4cd77-10&pdp_ext_f=%7B%22sku_id%22%3A%2266461505169%22%7D

Кабель USB-папа-микро-USB — https://www.aliexpress.com/item/4001119441368.html?spm=a2g0s.9042311.0.0.27424c4dWO4Gcz -
Вам придется припаять сторону микро-USB к GX16 — я использую этот порядок (имейте в виду, что используйте тот же порядок на другой стороне разъема GX)
1 > Красный
2 > Черный
3 > Белый
4 > Зеленый

Для Arduino просто откройте Formula_B1.ino в вашей любимой IDE (ArduinoIDE подойдет, со временем добавьте библиотеку джойстика и загрузите код в Pro Micro). Вы можете изменить имя доски (см., как использовать boards.txt, мой пример — board.txt).

Необязательно:

Я сделал специальную печатную плату, чтобы вы могли отправить файлы Gerber своему поставщику печатных плат (я использовал jlcpcb.com) и создать ее. Затем вам нужно будет припаять все контакты к печатной плате (см. фотографии), а двустороннюю линию DuPont к кнопкам/переключателям.

Вы можете скачать файл Gerber здесь: https://drive.google.com/file/d/19pEmVKapCboTJWVD-D5RFSGa5o8hH_UQ/view?usp=sharing.

Вам понадобится:

40-контактный, 1x40, однорядный, «папа» и «мама», 2,54, разъемный разъем — https://www.aliexpress.com/item/32993182990.html?spm=a2g0o.productlist.0.0.1e525e1e3FzFCP&algo_pvid=dfd6228a-4eb3-4700 -87db-5f6feb7b8b92&algo_exp_id=dfd6228a-4eb3-4700-87db-5f6feb7b8b92-0&pdp_ext_f=%7B%22sku_id%22%3A%2266952136433%22%7D

Однорядная розетка 2,54 мм для подключения Arduino Pro к печатной плате — https://www.aliexpress.com/item/4000783921467.html?spm=a2g0s.9042311.0.0.27426c37z5evzG

Двухконцевая линия Dupont Line 2P и 5P, гнездо-мама (https://www.aliexpress.com/item/32496338704.html?spm=a2g0s.9042311.0.0.27426c37R7cspc)
