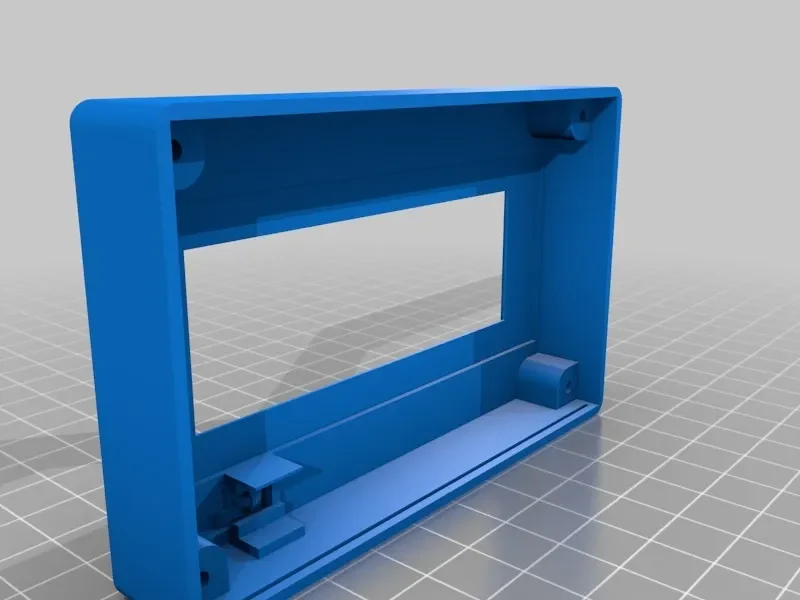

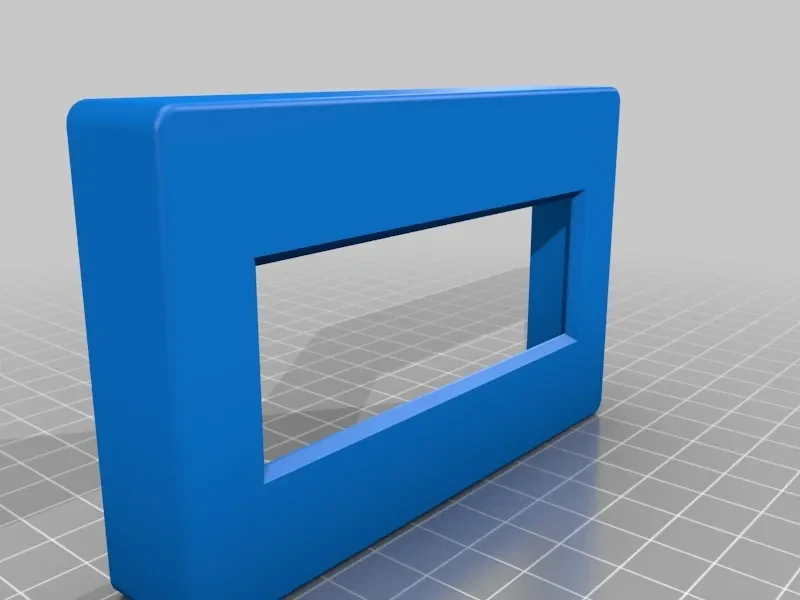

Корпус для дисплея состояния Homematic DIY LCD2004........

Дорогие все,

пожалуйста, ознакомьтесь с инструкциями по адресу https://www.verdahtet.info/2019/01/04/homematic-statusanzeige-selbst-genaut/.

Спасибо Стефану за этот проект.

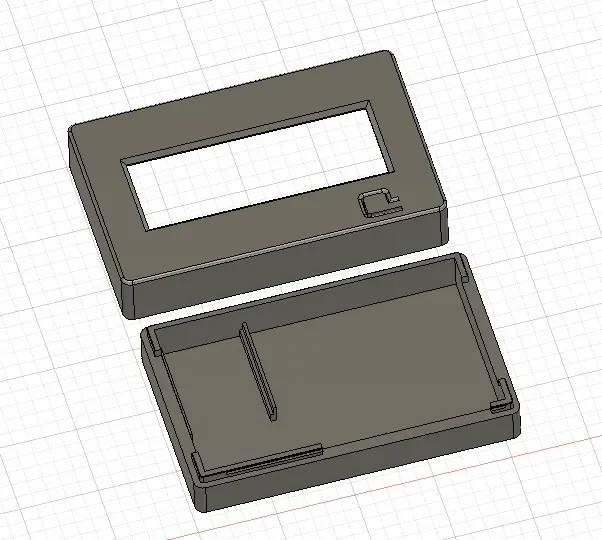

Будет несколько вариантов:

с переключателем/без переключателя (уже здесь)
версия с разъемом Micro-USB (как только я получил ее из Китая ;-))
версия с литий-ионным аккумулятором (позже...)

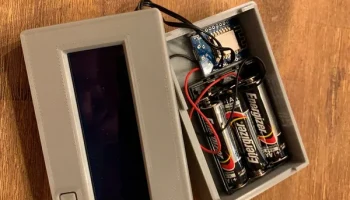

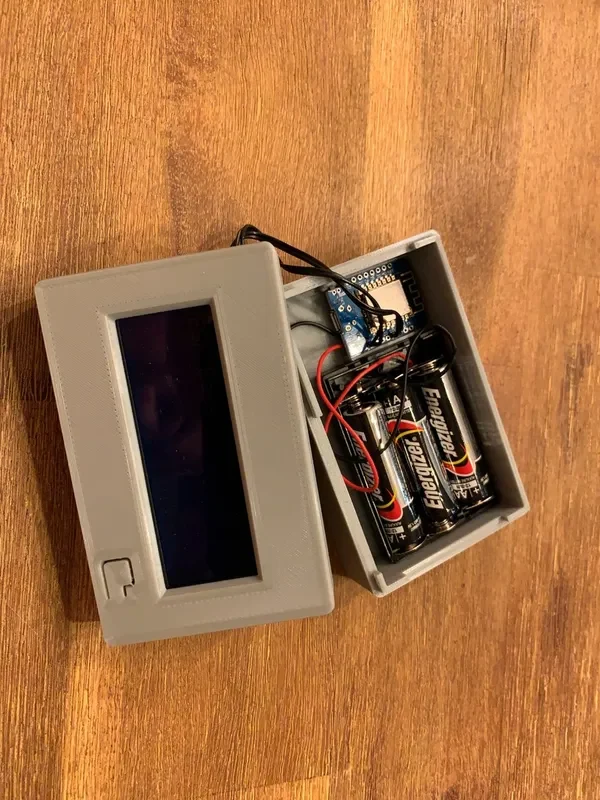

Я тестировал дисплей с питанием от 3-х батареек типа АА (см. картинку), но работать он будет всего несколько дней, даже если вы отпаять светодиод на контроллере I2C.

Для блока питания просто просверлите отверстие в корпусе там, где вам это нужно.

Пожалуйста, ознакомьтесь с инструкциями.

Веселиться!

Примечания:

Нет опор для крышки дисплея!!!!

Пост-печать =============

Инструкции

Вам понадобится следующее:

2-4 винта М2,5*6 мм

Микропереключатель 5*5 мм

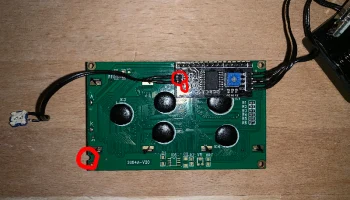

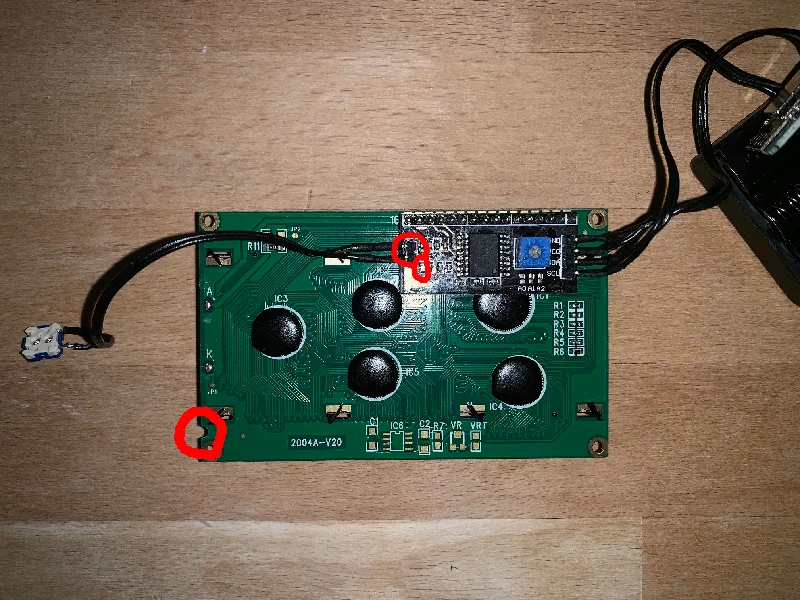

Вам следует удалить светодиод на интерфейсе I2C, потому что это бесполезно.

Снимите перемычку с контактов интерфейса I2C и подключите коммутатор.

Если вы хотите уменьшить яркость подсветки ЖК-дисплея, используйте резистор.

Напилите небольшую выемку на пластине ЖК-дисплея, чтобы направить кабели переключателя вперед.

Затем закрепите переключатель на его месте с помощью горячего клея.

Вот и все!
