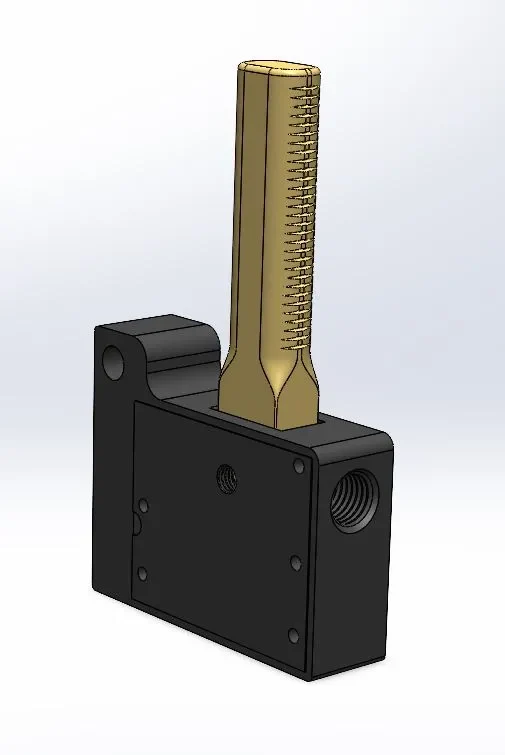

Секвентальная коробка передач для симрейсинга.

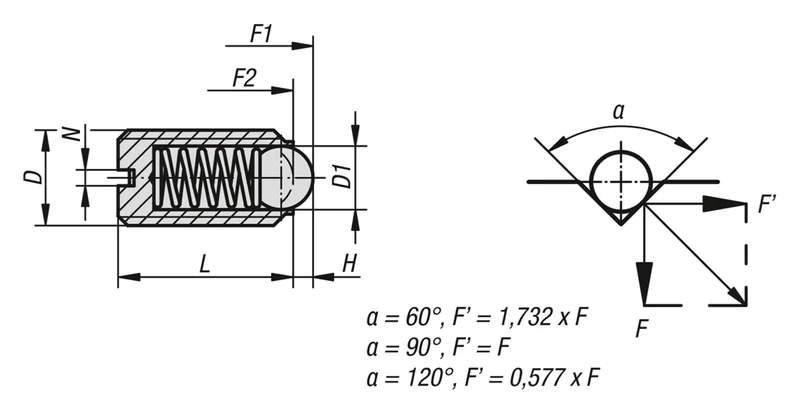

Обратите внимание: кроме напечатанных деталей, которые доступны здесь бесплатно, вам также понадобятся 2 пружинных плунжера M20 (резьба) длиной L = 30 мм. Я купил свой здесь (рисунок пружинного плунжера см. на рисунке 4). Пружинные плунжеры не включены в CAD-файл, но один входит непосредственно в основной корпус, а другой — в часть «thread_slide». Дополнительно вам потребуются 2 электрические кнопки и соответствующая проводка. Кнопки, которые я использовал, были размером 12x12x7 мм, они у меня валялись, но это должно быть близко. Обратите внимание, что для правильной установки может потребоваться некоторая шлифовка, особенно в области контакта кнопки. Центрирование стационарного положения рычага можно регулировать вкручиванием или выкручиванием пружинных плунжеров.

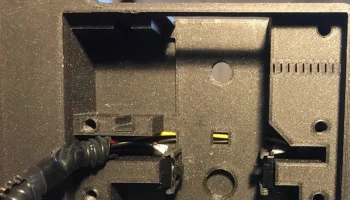

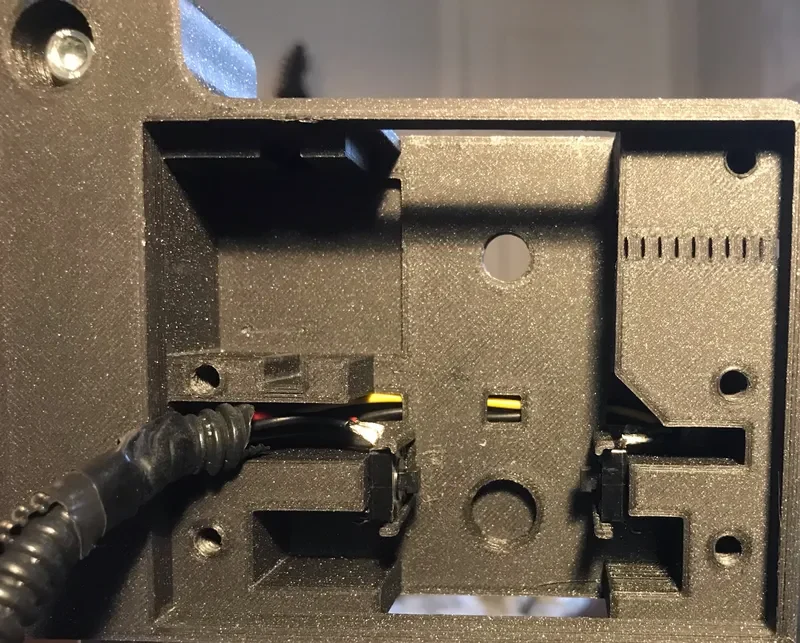

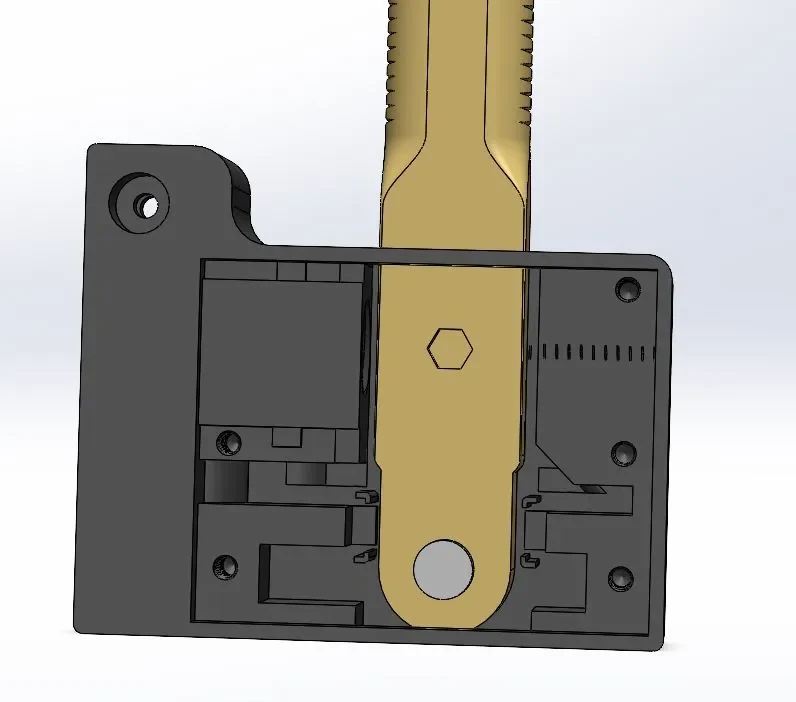

На рис. 5 показано, как проводка проходит через основной корпус. Также обратите внимание на расположение кнопок. Пайка потребуется.

Чтобы прикрутить крышку на место, вам понадобятся 5x M5x16 мм.

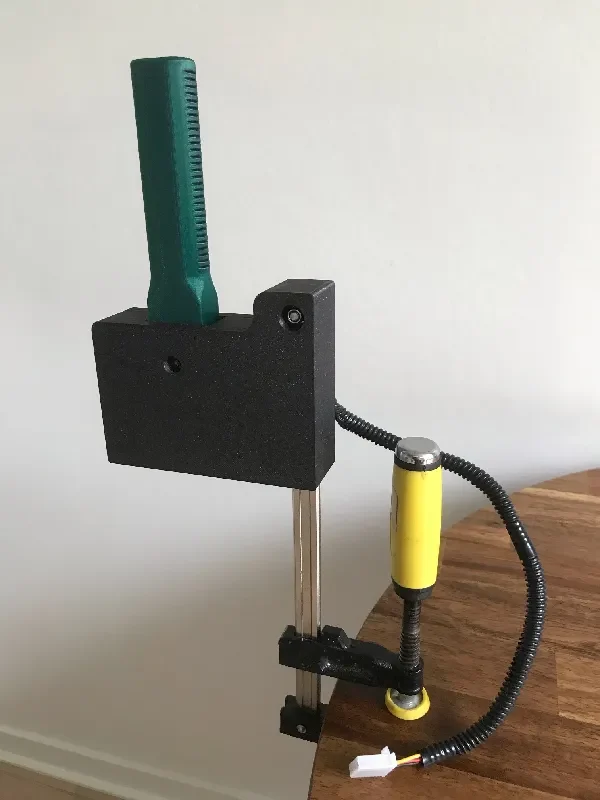

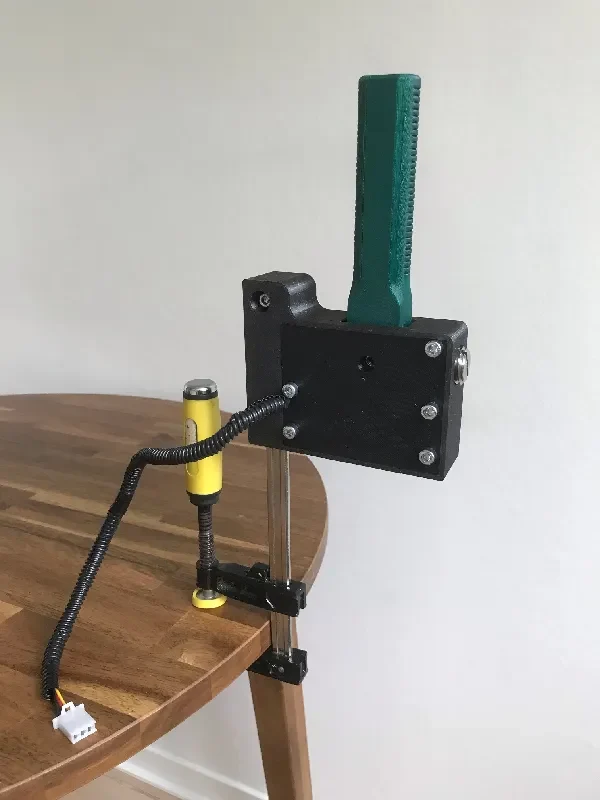

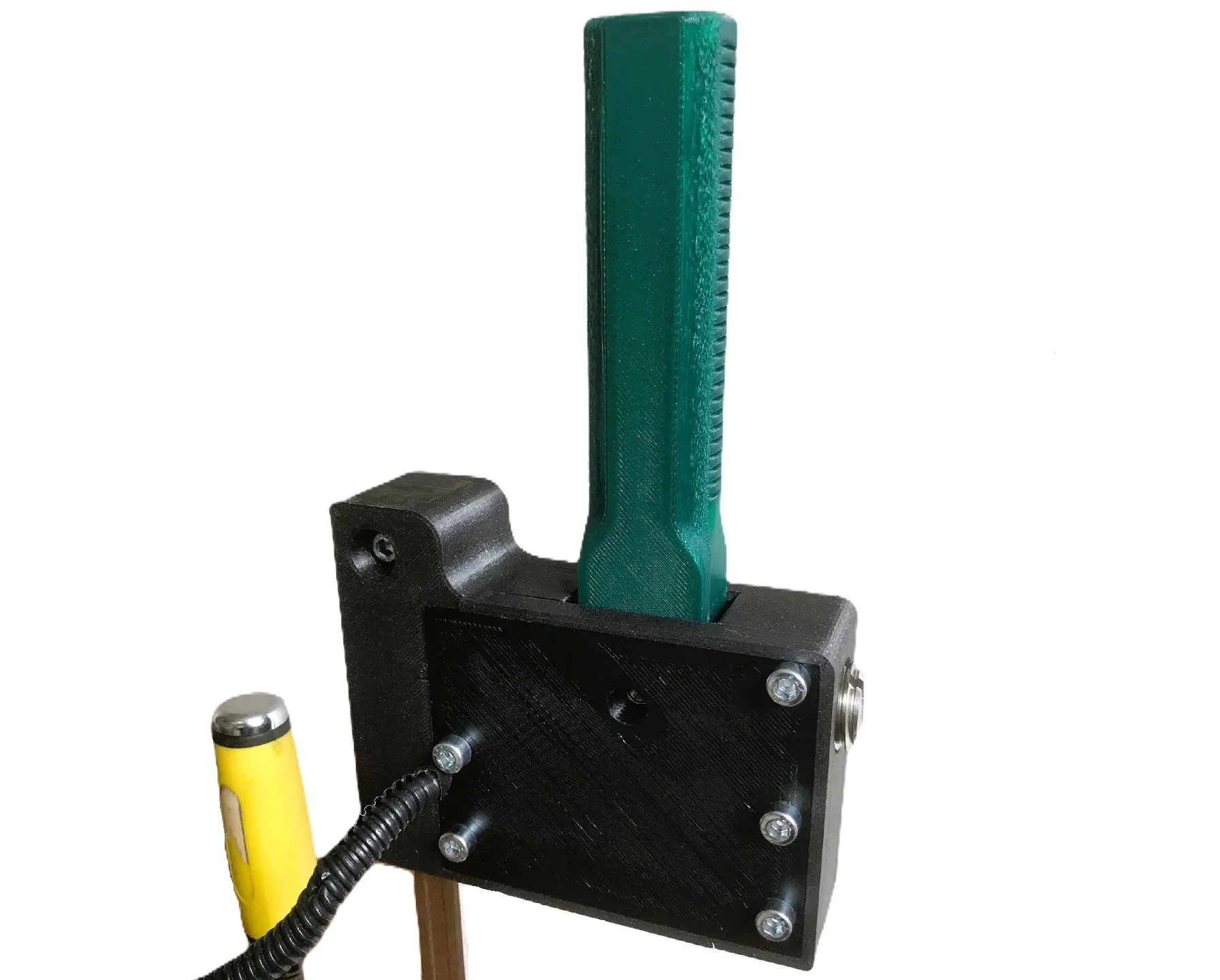

Наконец, чтобы закрепить переключатель на столе, я надел его на винтовой зажим, см. рисунки 6, 7. Любой дешевый зажим должен работать, если ползунок/стержень имеет прямоугольную форму (площадь поперечного сечения 5x15 мм). Болт M5x16 мм с гайкой в ​​верхнем отверстии удерживает зажим в основном корпусе. Альтернативно вы можете использовать отверстия для болтов, чтобы прикрепить его к подставке по вашему выбору.

Подводя итог, это то, что вам понадобится в дополнение к материалам для 3D-печати:

2 пружинных поршня
6 болтов M5x16 мм
1 гайка М5
2x переключателя
проводка и разъем
винтовой зажим
паяльник (для припаивания проводов к переключателям)

Удачной печати!
