Поворотный энкодер своими руками........
Источник:

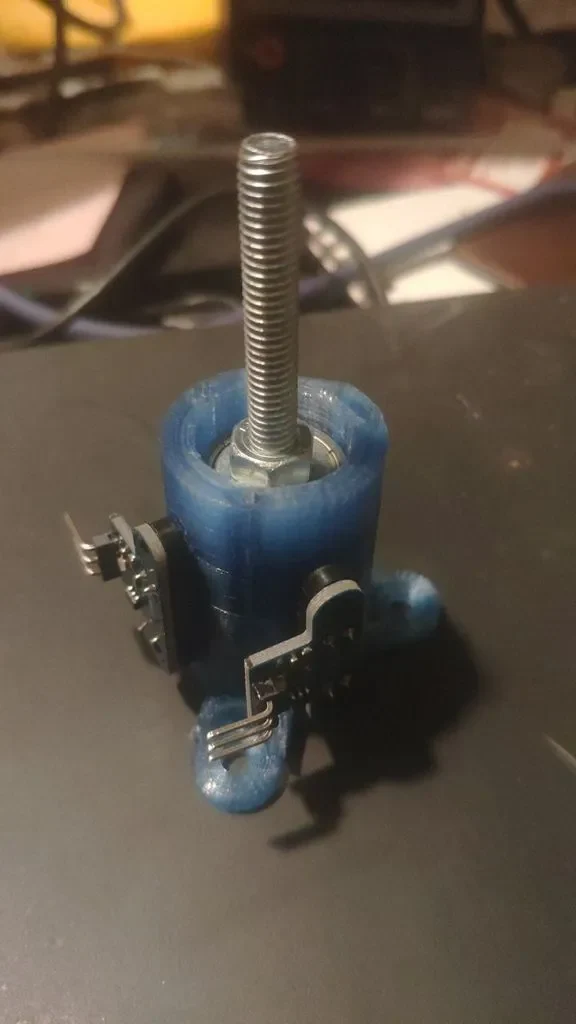

Это квадратурный поворотный энкодер, который позволяет измерять скорость (вращение) и направление.

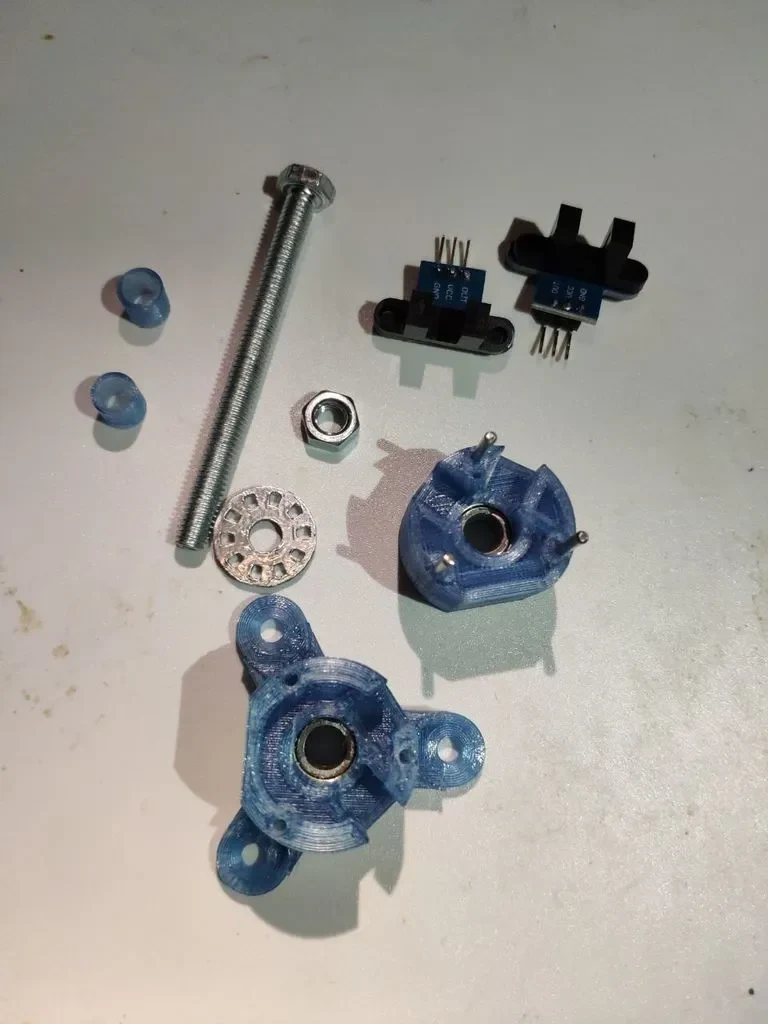

Используемые детали:

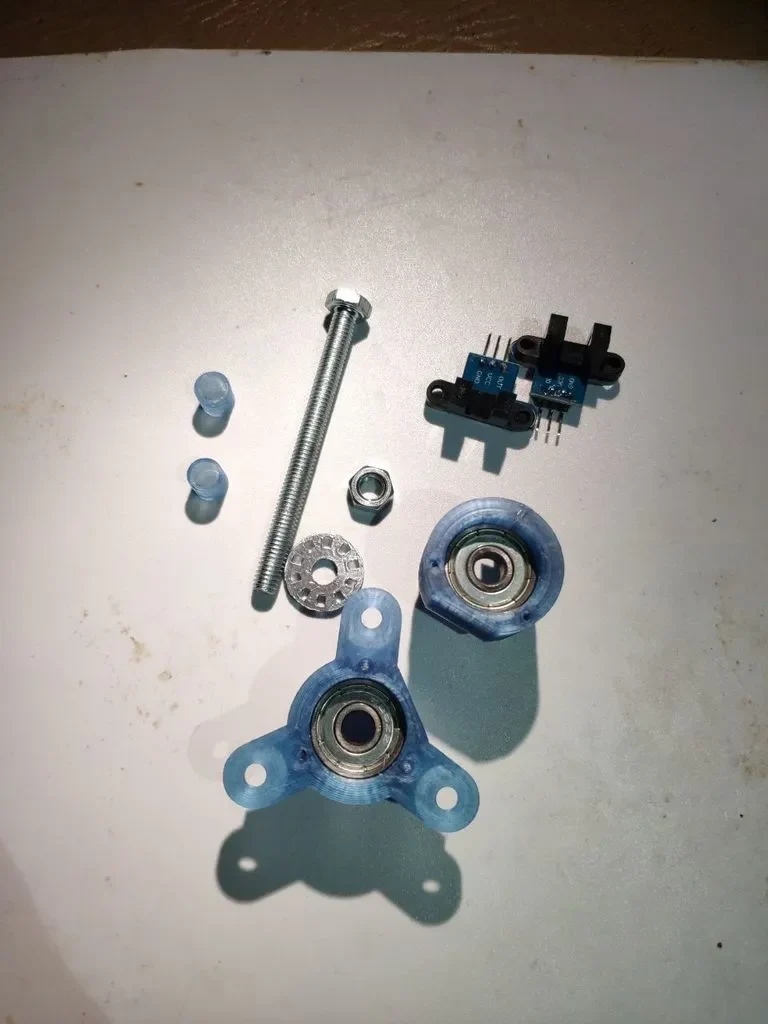

2 таких оптических датчика
2 подшипника 636ZZ
3 гладких стержня диаметром 2 мм и длиной 20 мм (часть гвоздя)
1 болт M6x70 [DIN933]
3 гайки M6 [DIN934]
3 винта 4,2x16 [DIN968] для крепления

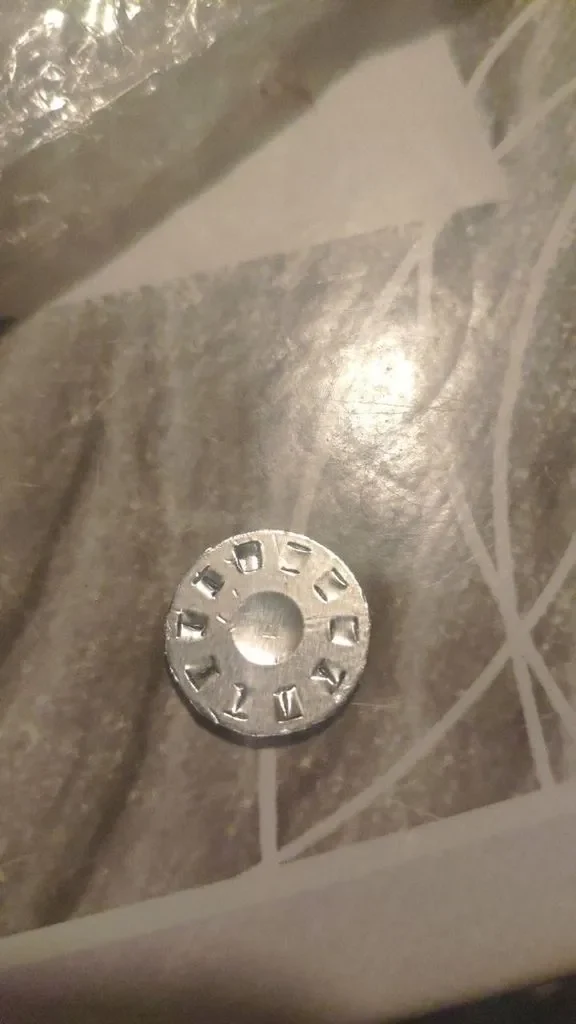

Многие пластмассы прозрачны для ИК. Я решаю эту проблему с помощью алюминиевой фольги с клеем (на фото средняя часть процесса).
