Держатель катушки с подшипником для сушилок накаливания с..

— Если вам понравился этот проект, пожалуйста, оставьте чаевые ---

РЕДАКТИРОВАНИЕ 01.09.2019: Я считаю, что нейлон и полипропилен — это материал, который можно использовать для пружин. Поскольку не каждый может печатать на своих принтерах нейлоном или полипропиленом, я добавил к этой конструкции модульную крышку (Pressdeckel), которая заменяет существующую крышку и может использоваться для крепления катушек к нижней пластине держателя катушек. Может испо��ьзоваться как с пружинами, так и без них. Дополнительный адаптер (Spulenadapter) увеличивает диапазон зажима и позволяет работать с очень узкими катушками.

РЕДАКТИРОВАТЬ 08.07.2019: У меня возникла проблема с пружинами. Оказывается, PETG для них не совсем подходящий материал, поскольку они размягчаются и затем остаются в растянутом положении. Если кто-то знает материал, который остается упругим в диапазоне температур до 70°C, я буду очень рад п��лучить от вас сообщение и обновить эту конструкцию. До тех пор я буду называть этот проект незавершенным.

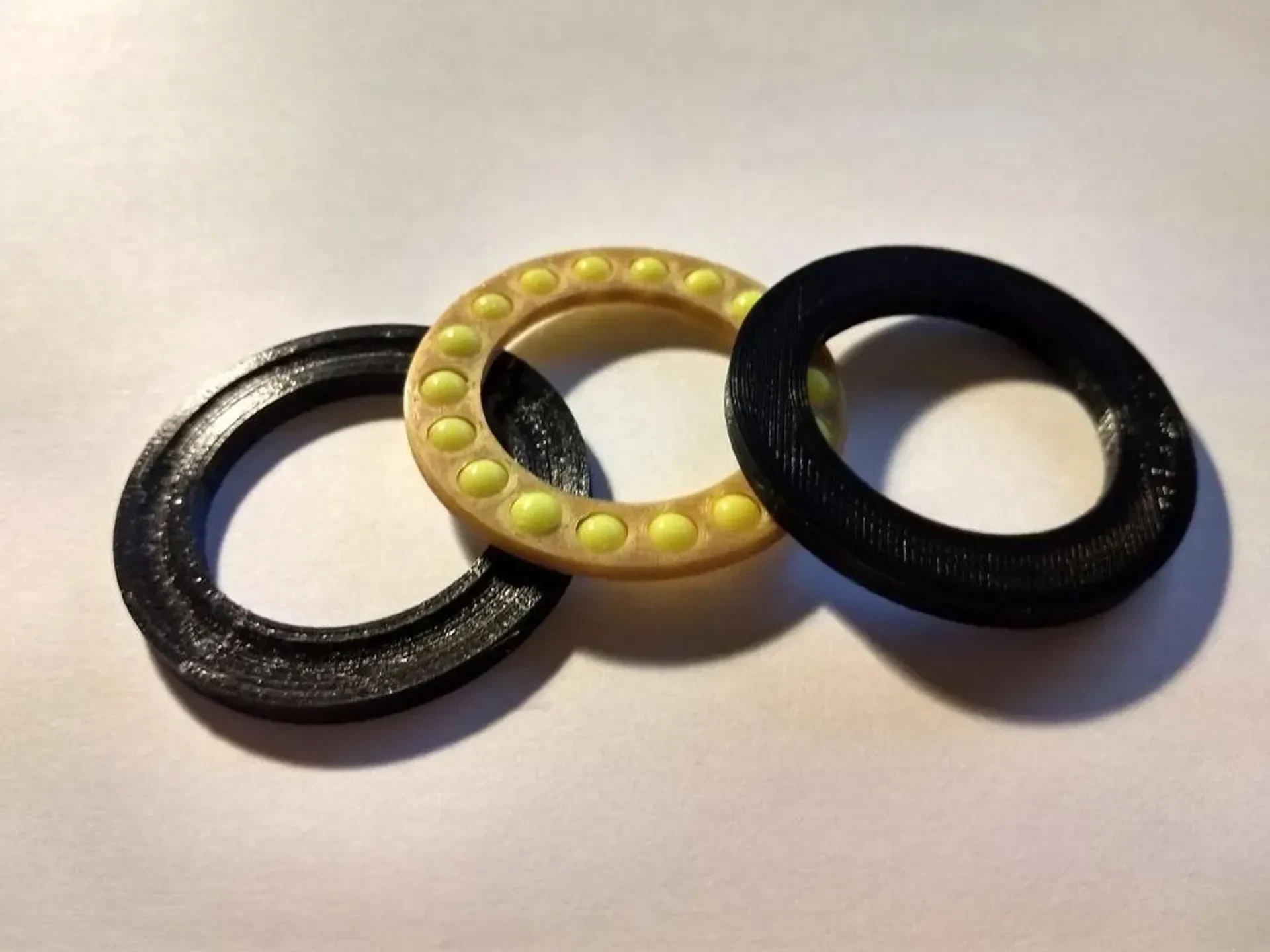

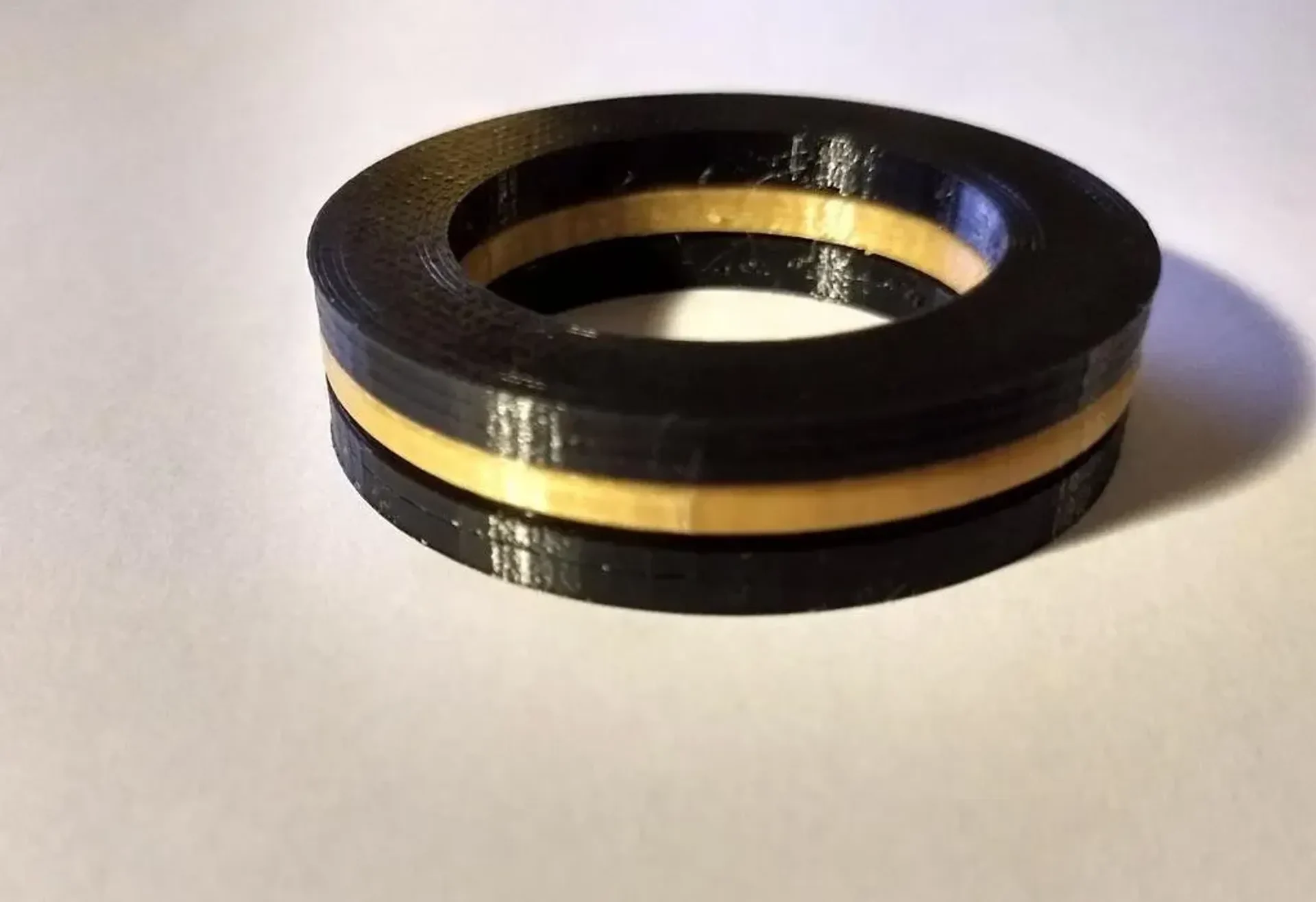

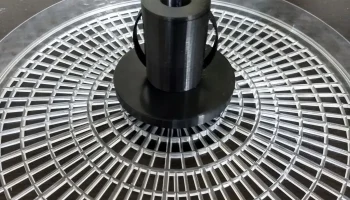

Это держатель катушки для использования в перепрофилированном сушильном шкафу для пищевых продуктов этого типа, который продается во многих местах под разными названиями. Он включает в себя упорный подшипник этого типа, однако я добавил два файла для подшипника для 3D-печати, в котором используются 6-миллиметровые шарики BB или любые другие 6-миллиметровые шарики (Lager Boden und Deckplatte/Lager Käfig). Сейчас я протестировал эту конструкцию печатного подшипника с шариками BB, и она работает очень хорошо!

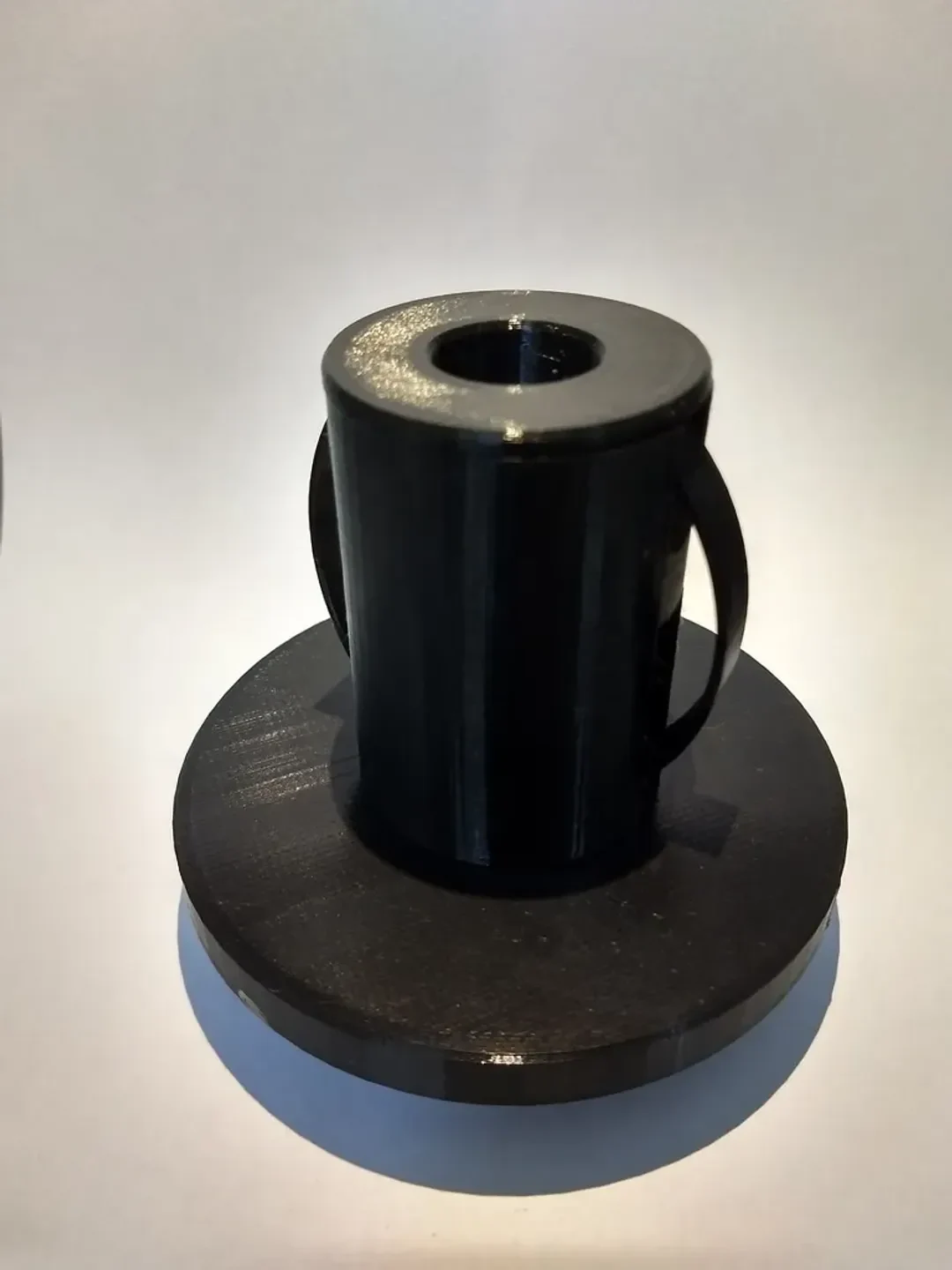

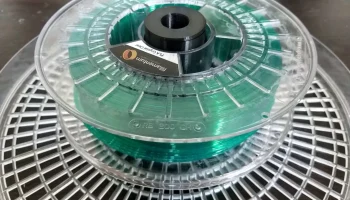

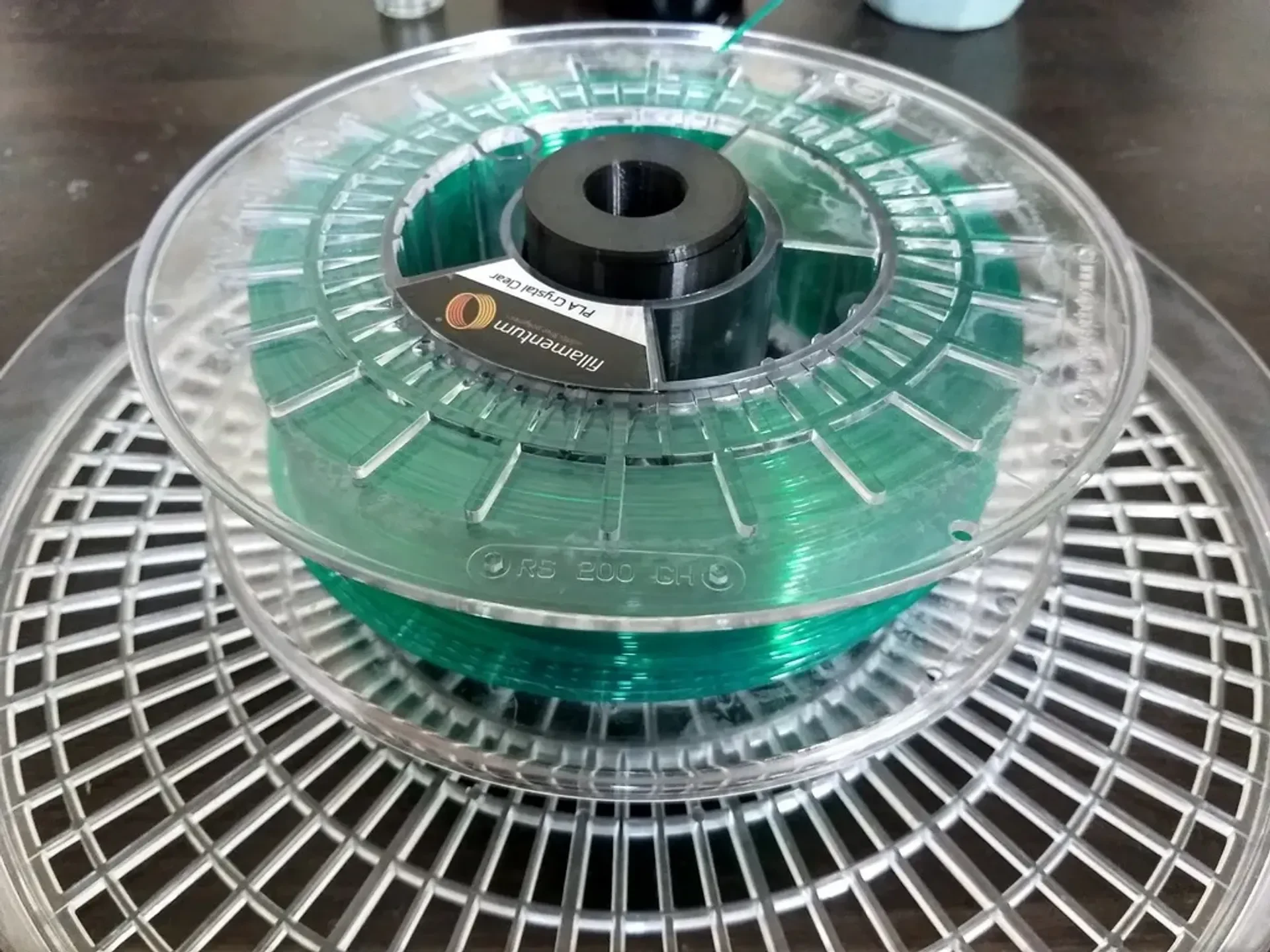

Сборка очень проста и быстра: компоненты просто вставляются (Flexbogen), защелкиваются (Rotationsplatte/Spulenträger) или прикручиваются (Spulenträger/Spulensäule/Deckel). Готовый держатель катушки вращается очень свободно, красиво выглядит и позволяет использовать катушку для печати, находясь в сушильной машине. Гибкие пружины автоматически центрируют катушку и позволяют широкому спектру катушек плотно прилегать к держателю катушки (проверено в PETG). Сборка всех частей также полностью обратима.

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Цельнометаллическая Мега

Плоты:

Нет

Поддерживает:

Да

Разрешение:

переменная

Заполнение:

10%

Нить: BasicFil PETG, черная.

Примечания:

Если возможно, напечатайте пружины из PETG, что��ы они были достаточно гибкими. Избегайте использования PLA для всех деталей из-за его устойчивости к низким температурам.
Обязательно хорошо настройте параметры перемычки перед печатью этих деталей, они во многом зависят от чистоты перемычек сегментов.

Все детали ориентированы в рекомендованной для печати ориентации.

Категория: Аксессуары для 3D-принтеров
