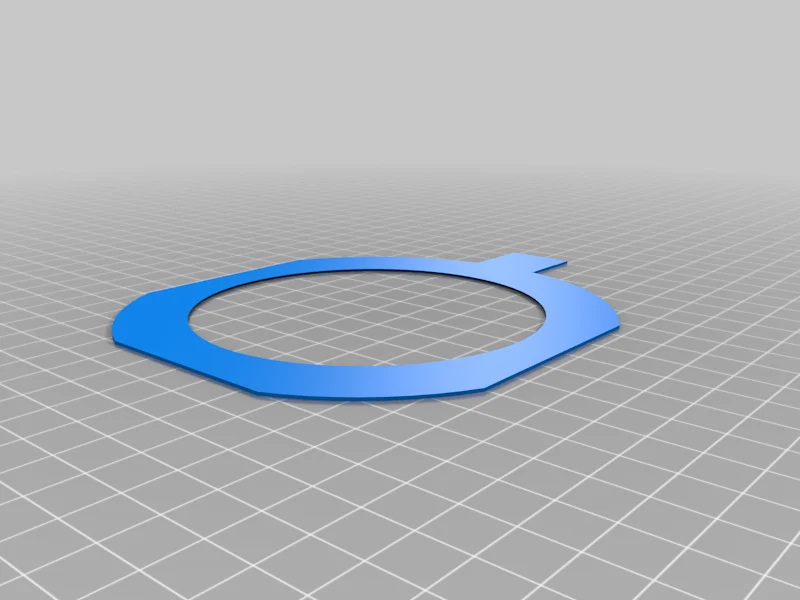

Настраиваемые стопоры Waterhouse для линз (старые латунны..

Я сидел над этим дизайном несколько месяцев и наконец почувствовал себя достаточно счастливым, чтобы выпустить его. Пожалуйста, оставьте отзыв, если вы делаете специальные упоры для своих старых линз.

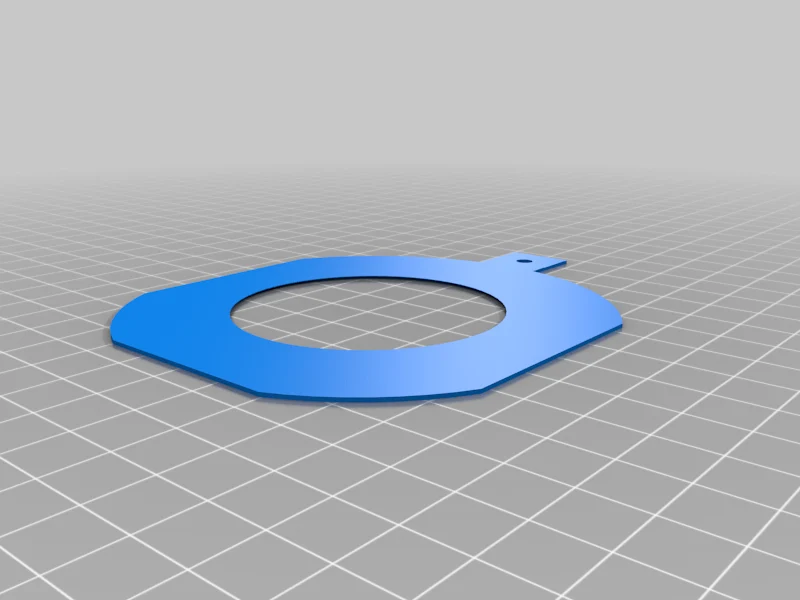

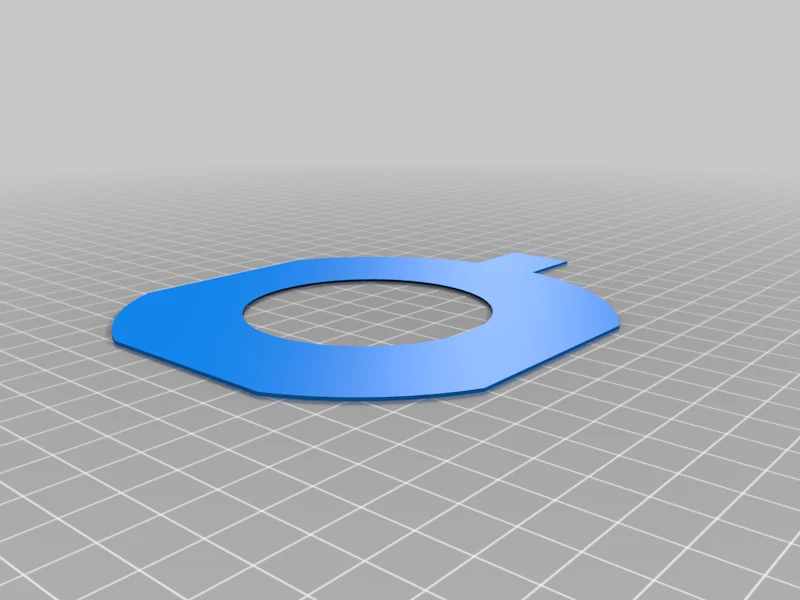

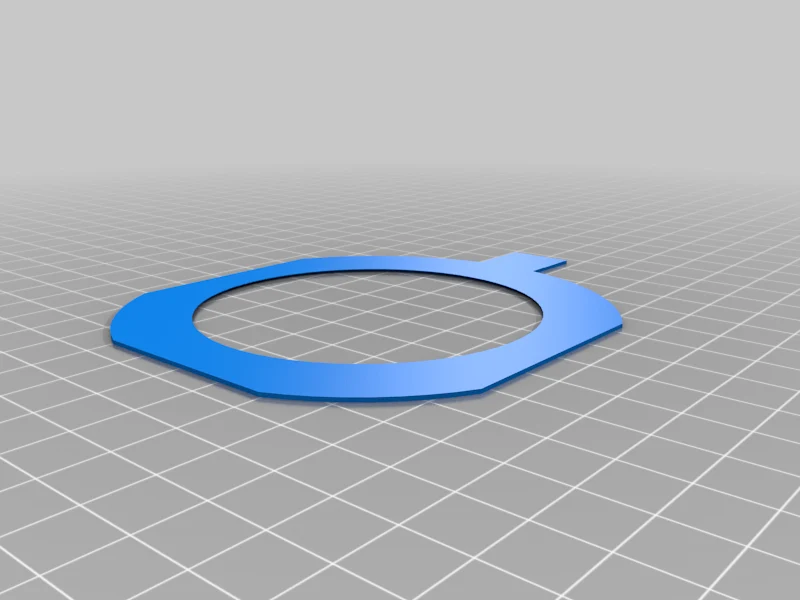

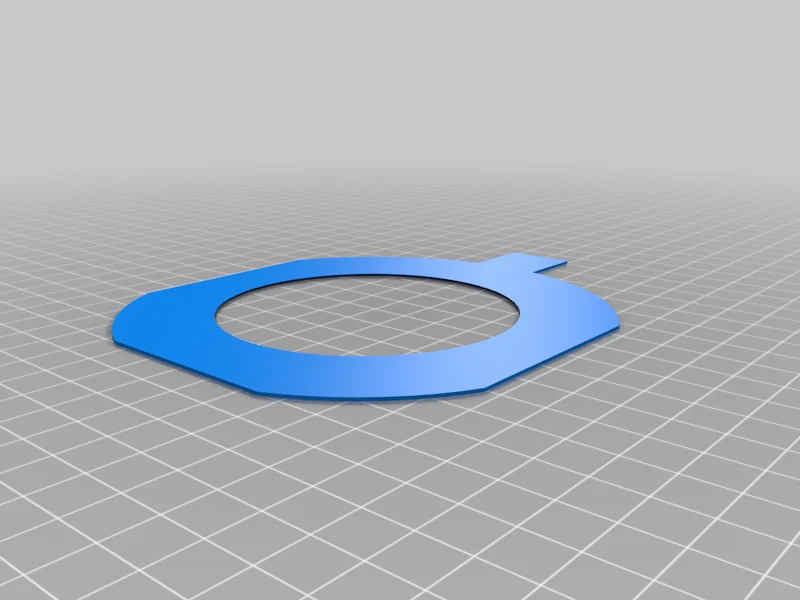

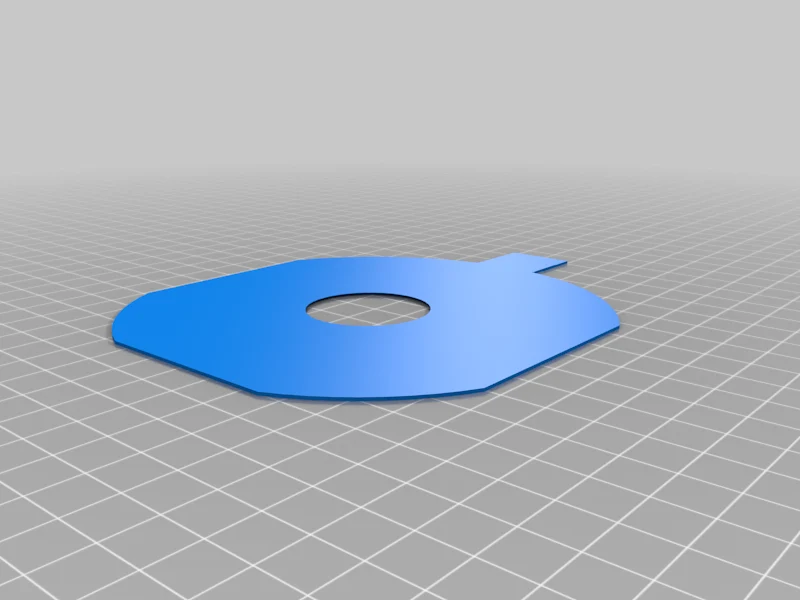

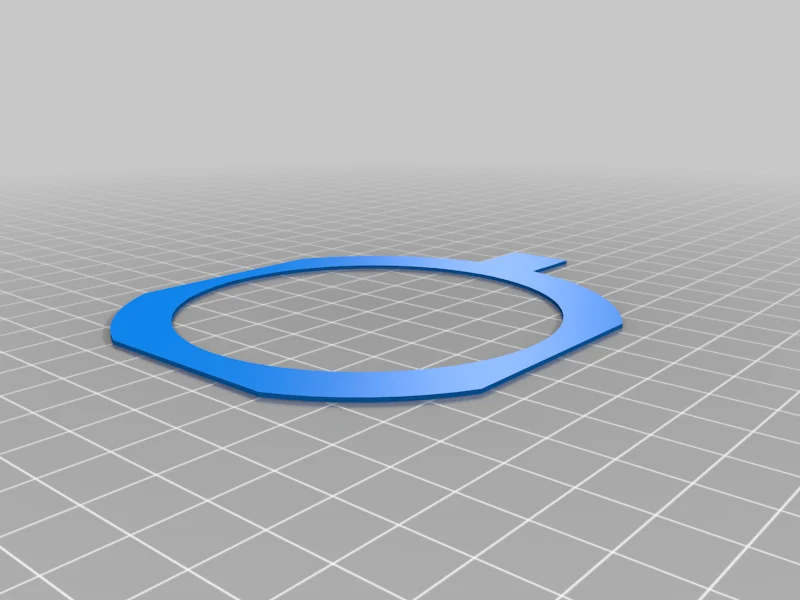

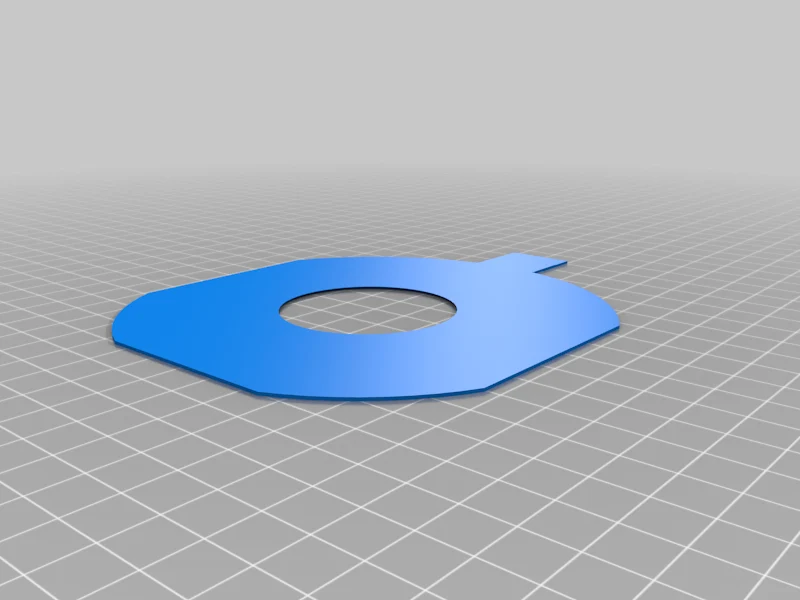

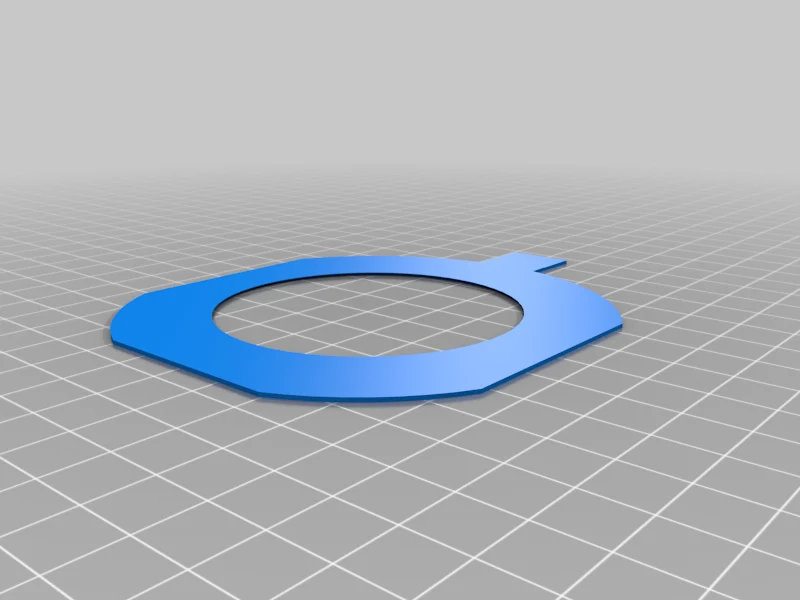

Файлы дизайна являются параметрическими в FreeCAD. Используйте электронную таблицу Params для ввода измеренного фокусного расстояния вашего объектива, желаемой диафрагмы F и некоторых других геометрических параметров размеров прорези объектива и выступов. Есть комплект с отверстием для крепления стопора на петле из шнура. Все они имеют фаску (фаску) в центральном отверстии, как и должно быть у правильного упора Waterhouse. Это немного помогает с точностью определения апертуры для света, попадающего под углом.

Сделайте упоры шайбы, установив все параметры вкладки на 0,1 мм, ввод 0 мм по какой-то причине нарушает расчеты. FreeCAD не является самым универсальным, но… он бесплатен.

Отредактируйте его в FreeCAD и экспортируйте в формате STL. Или экспортируйте рисунок сверху в формате SVG и бросьте его на лазерный резак, Cameo/Cricut и т. д. Возможностей много.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

100

Нить:
Любой Любой Черный

Примечания:

Убедитесь, что нить непрозрачная и достаточно матовая.

Категория: Камера
