Блок питания своими руками

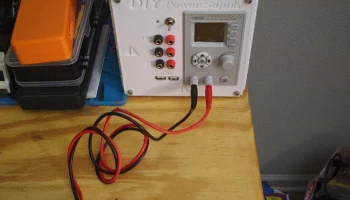

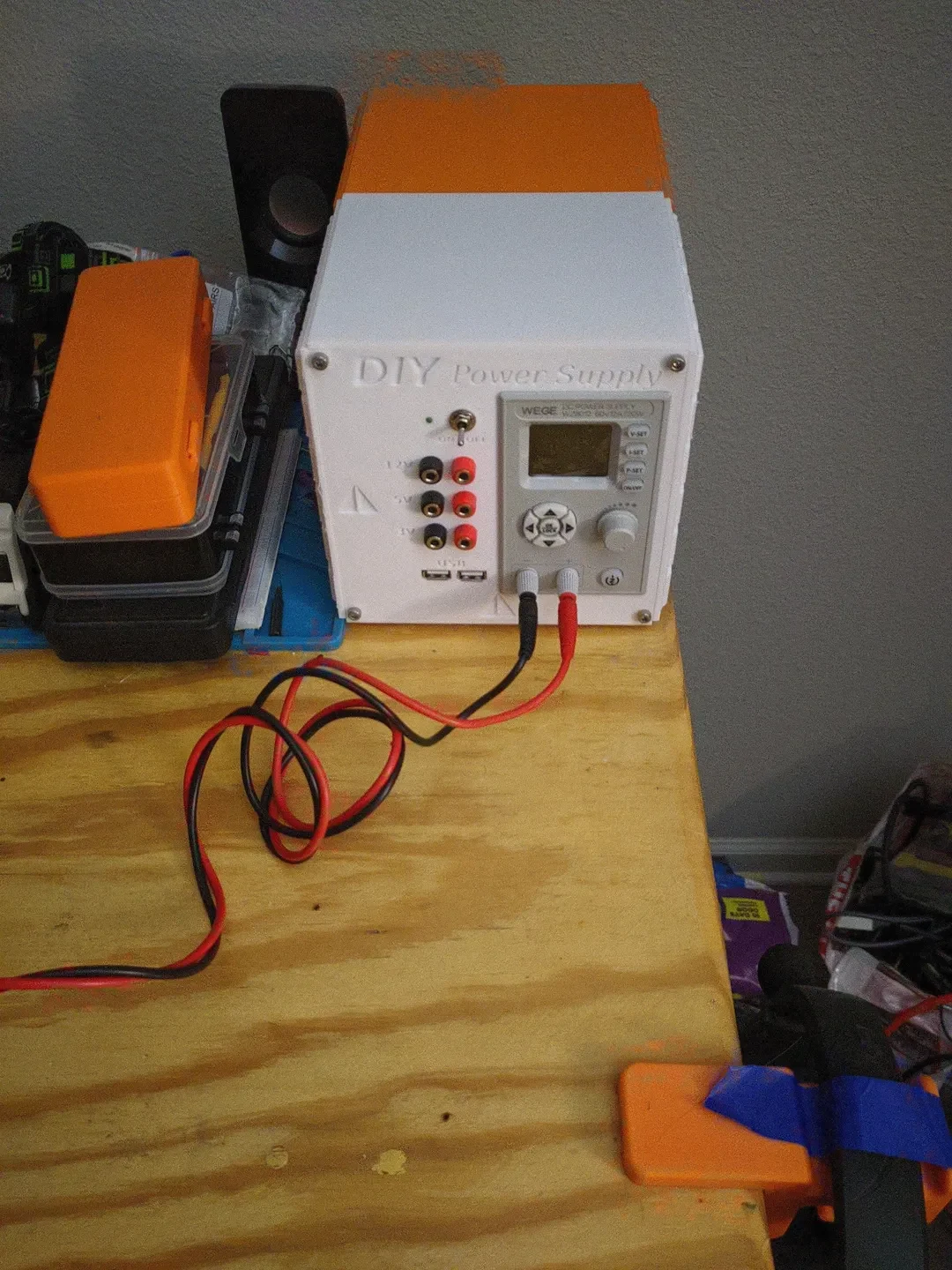

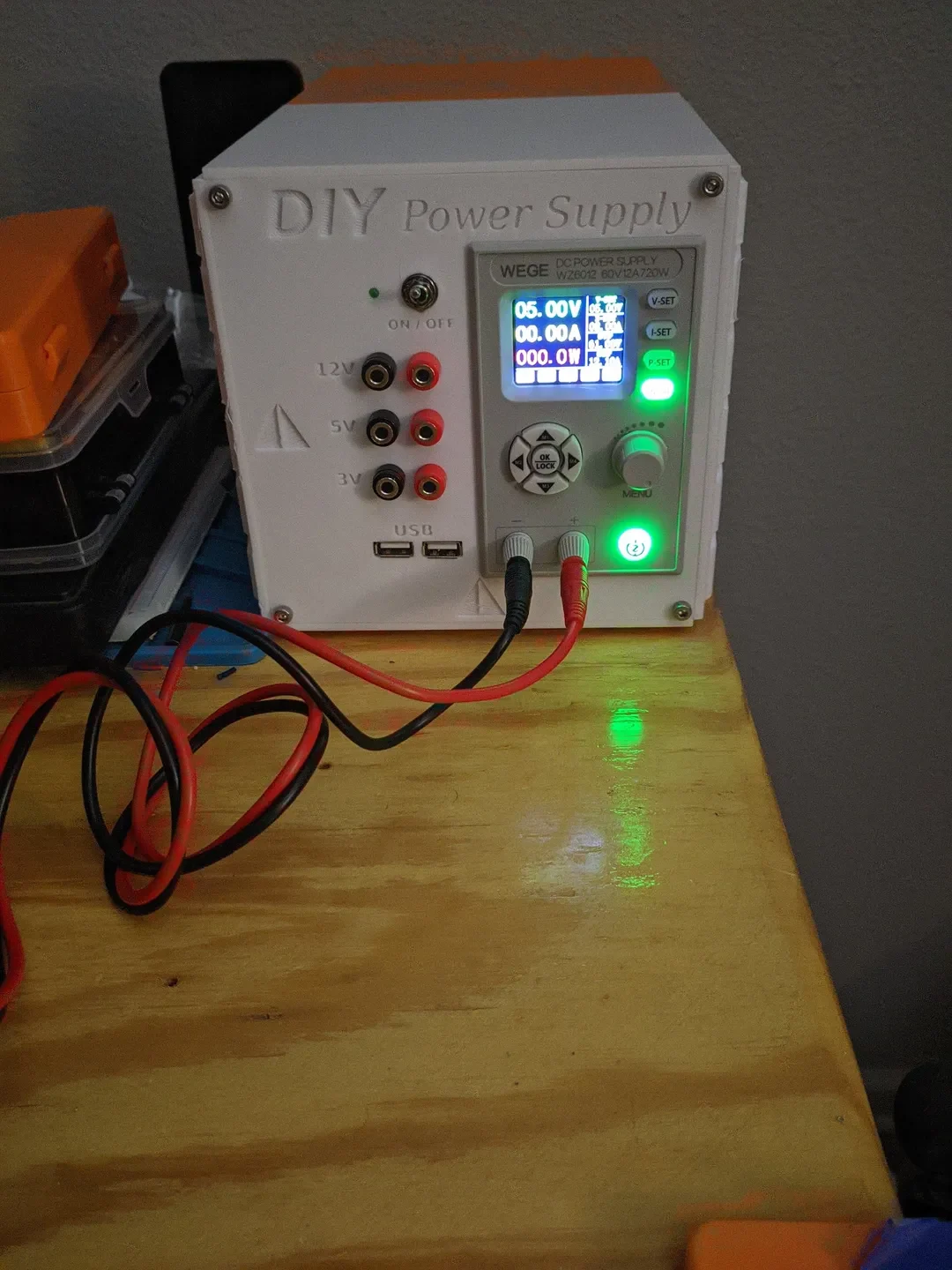

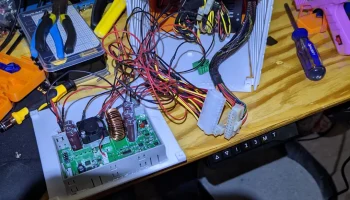

Это старое право прохода для многих изучающих электронику. Это блок питания, сделанный своими руками, который использует обычный блок питания ATX от компьютера, а с помощью импровизированного жгута проводов мы получаем многоточечный регулируемый источник питания для схемных проектов.

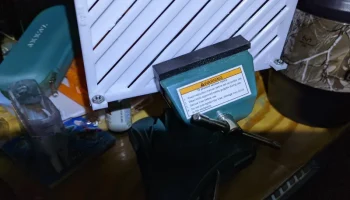

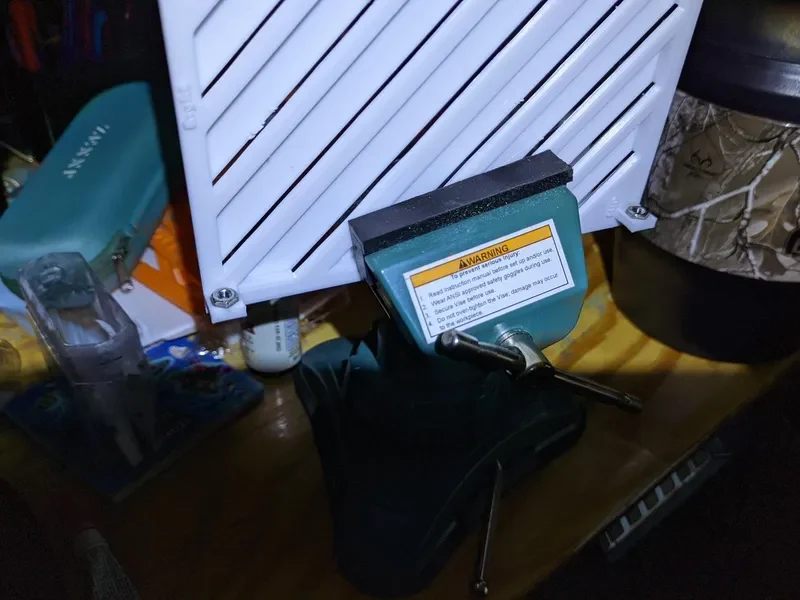

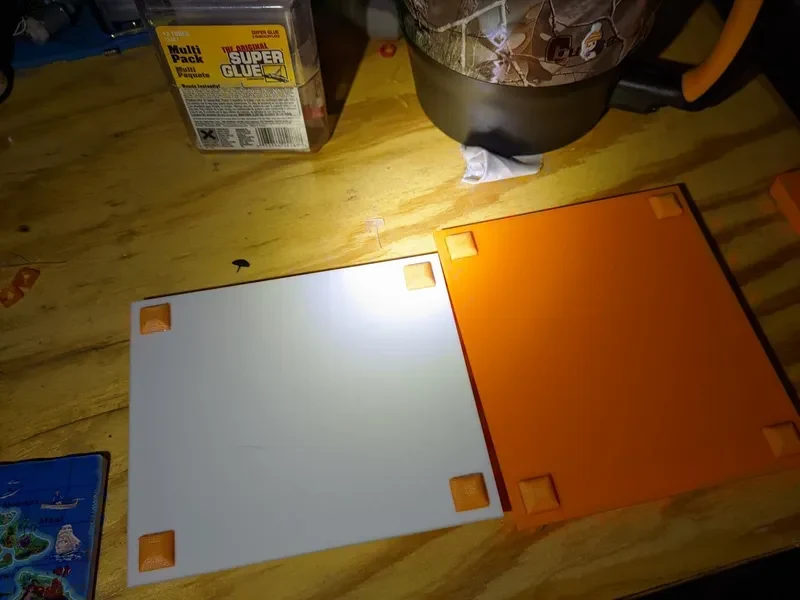

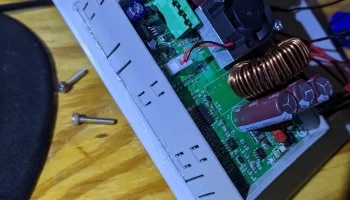

Колпачки шестигранных гаек подходят только к левой и правой боковым панелям. И передним левым, и передним правым нужны колпачки только на передней верхней и нижней лапках (склеены суперклеем), затем на задней левой и правой сторонах вам нужно добавить все четыре шестигранные гайки и колпачки. Я создал отверстие для шестигранной гайки, которое есть в каждой левой и правой боковых панелях.

замечания по сборке:

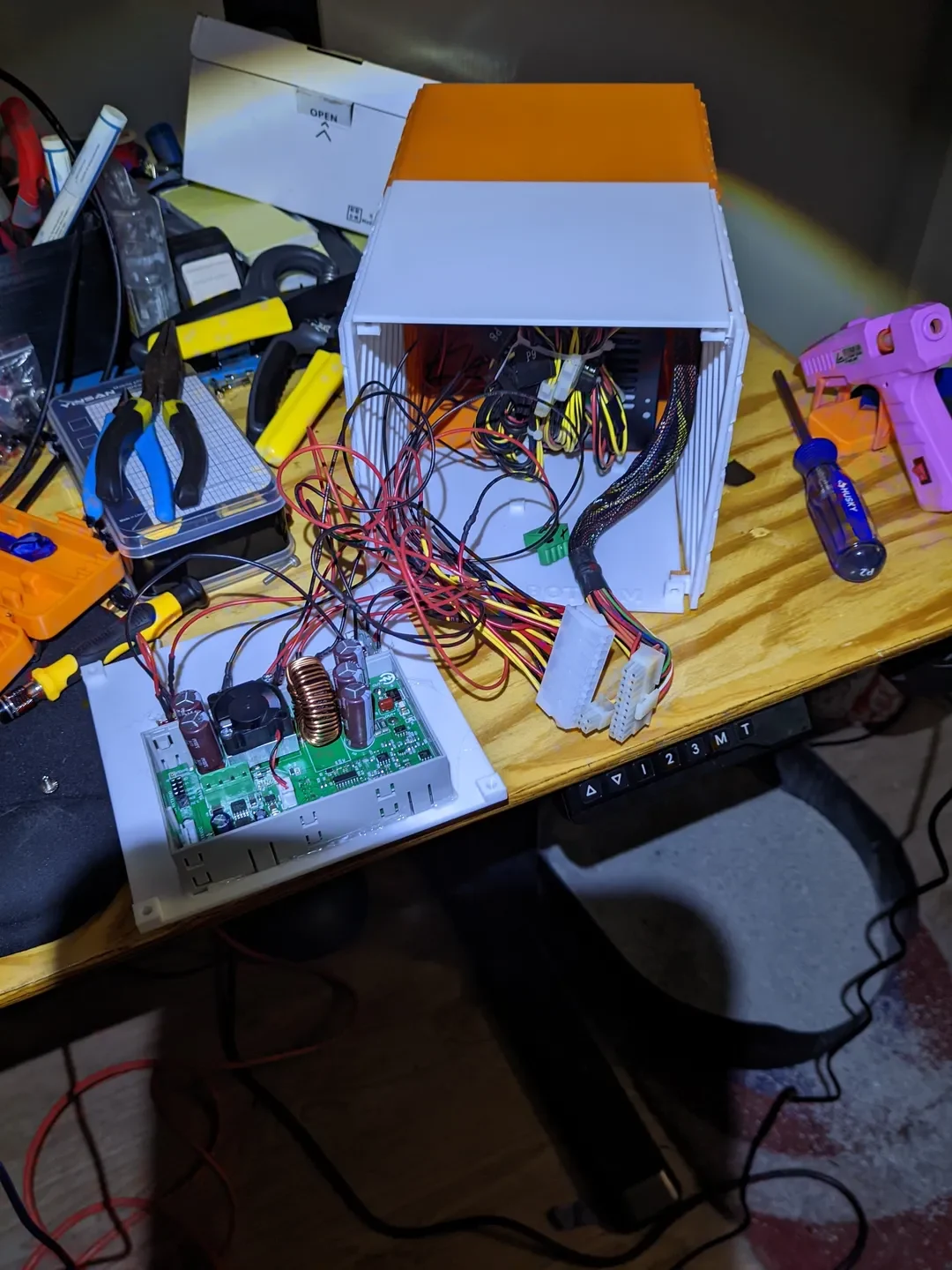

Я обнаружил, что проще поставить нижнюю часть, а также левую и правую боковые панели с одной стороны, затем с другой стороны, а затем надеть верхнюю часть, последней будет задняя панель, а затем передняя панель.

Приклеил суперклеем все детали, которые не были легкими, также добавил светодиод к выключателю питания, но я неправильно подключил эту часть, поэтому он не работает (и не показан на изображениях), поэтому, к вашему сведению, ваш блок питания не хочет видеть никакого сопротивления на проводе выключателя питания.

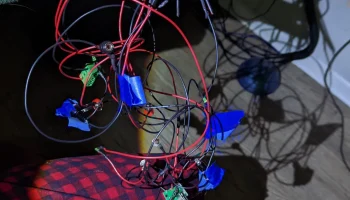

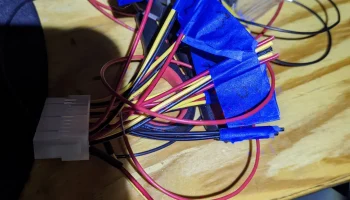

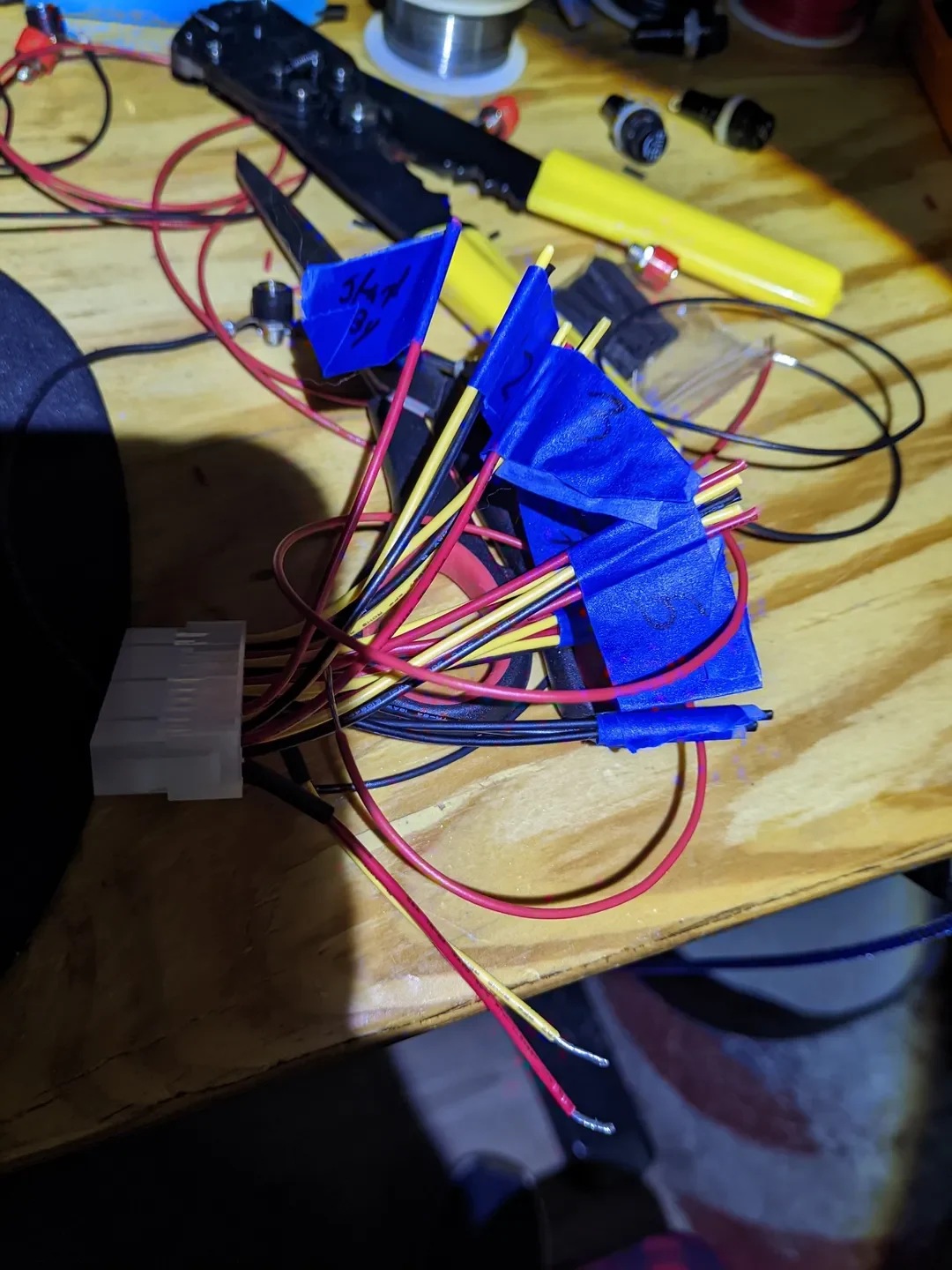

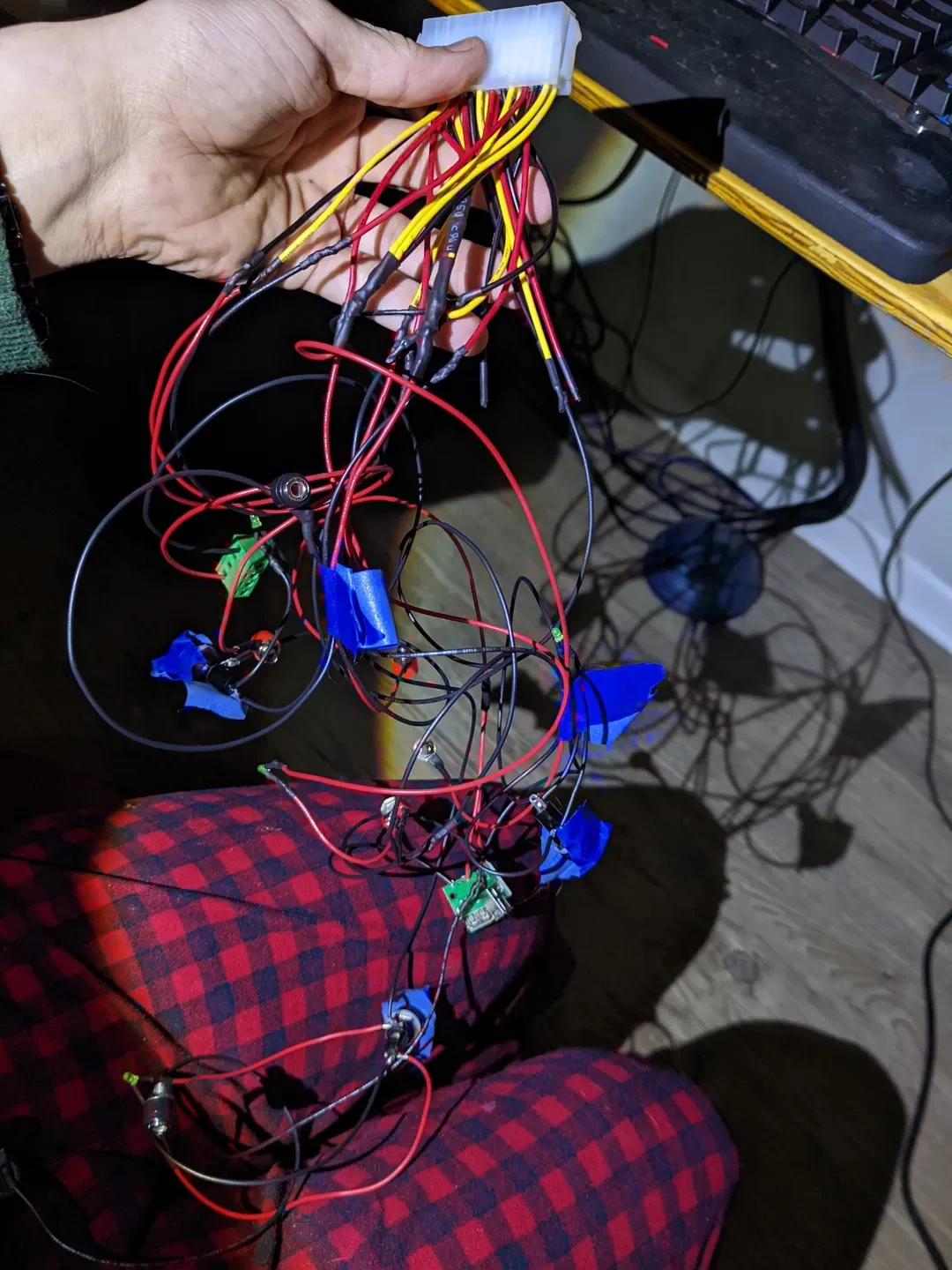

Мне действительно пришлось связать и связать все лишние кабели от блока питания, поэтому имейте в виду, что модульный блок питания был бы идеальным.

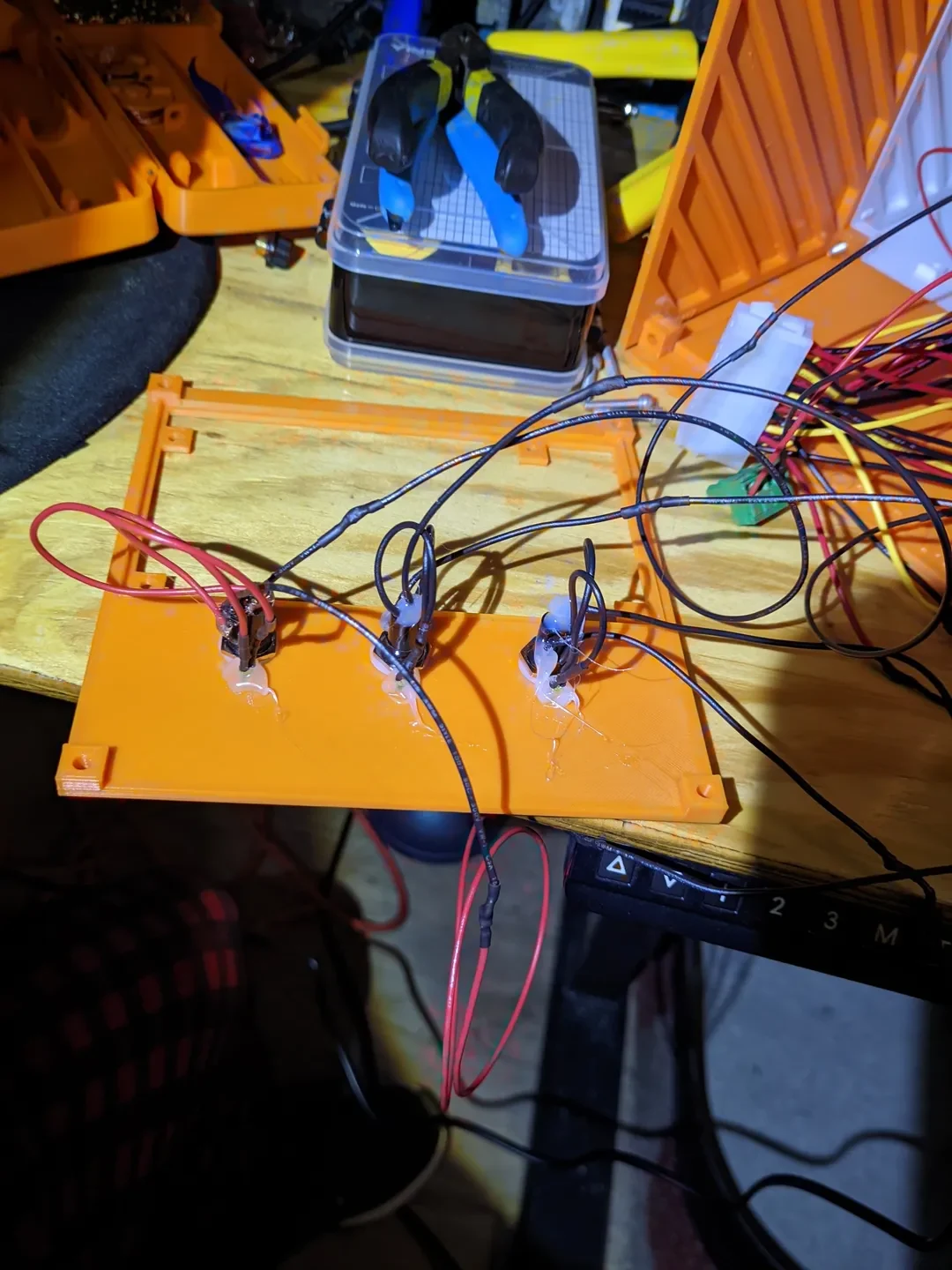

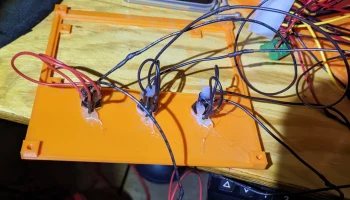

Я также добавил светодиод перегоревшего предохранителя сзади, вам нужно будет подключить светодиоды (и резистор, если необходимо) последовательно с предохранителем, чтобы в случае его перегорания светодиод загорался, и вы могли легко увидеть, какой из них перегорел.
