Базовый кейс AirGradient DIY

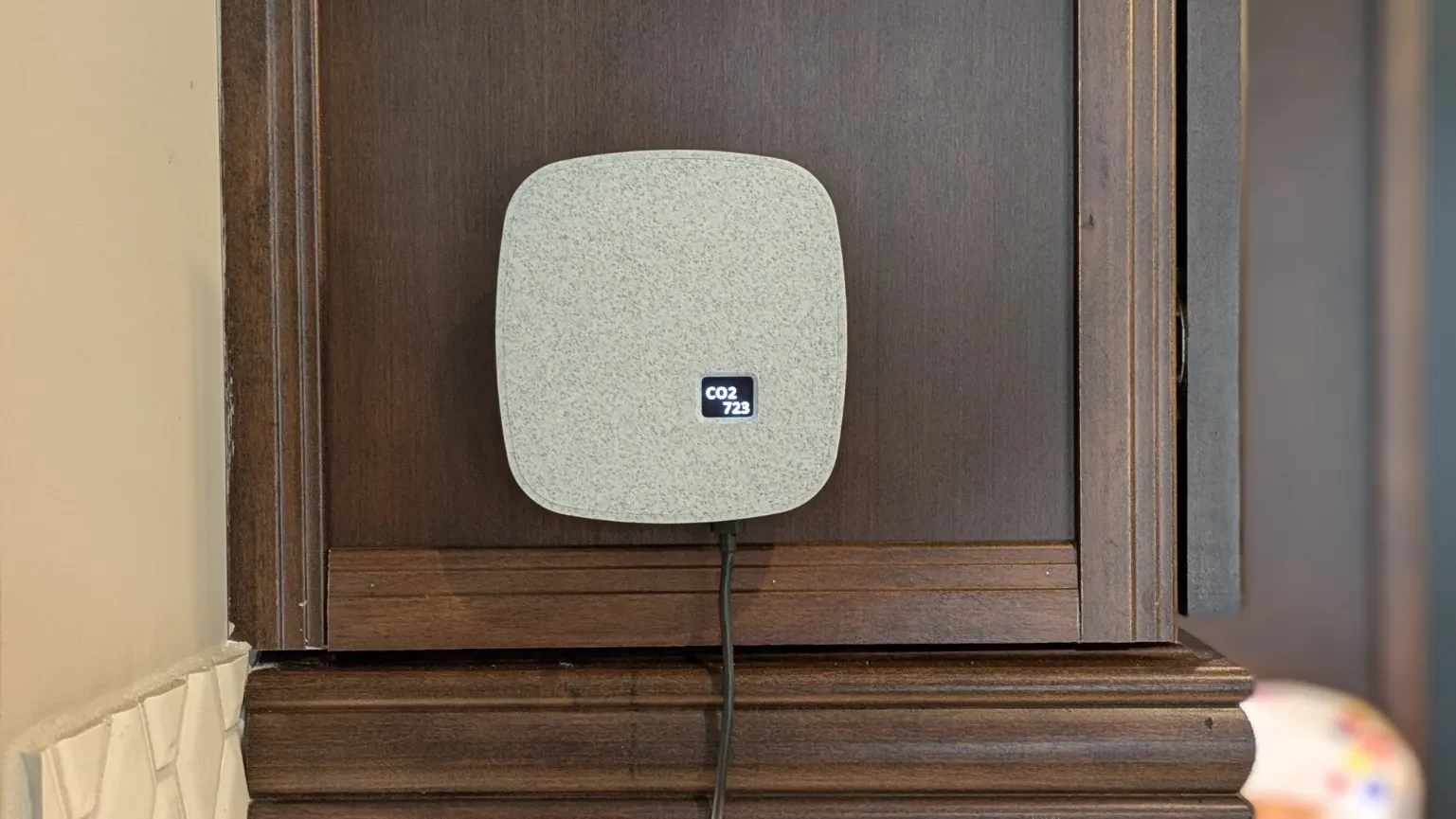

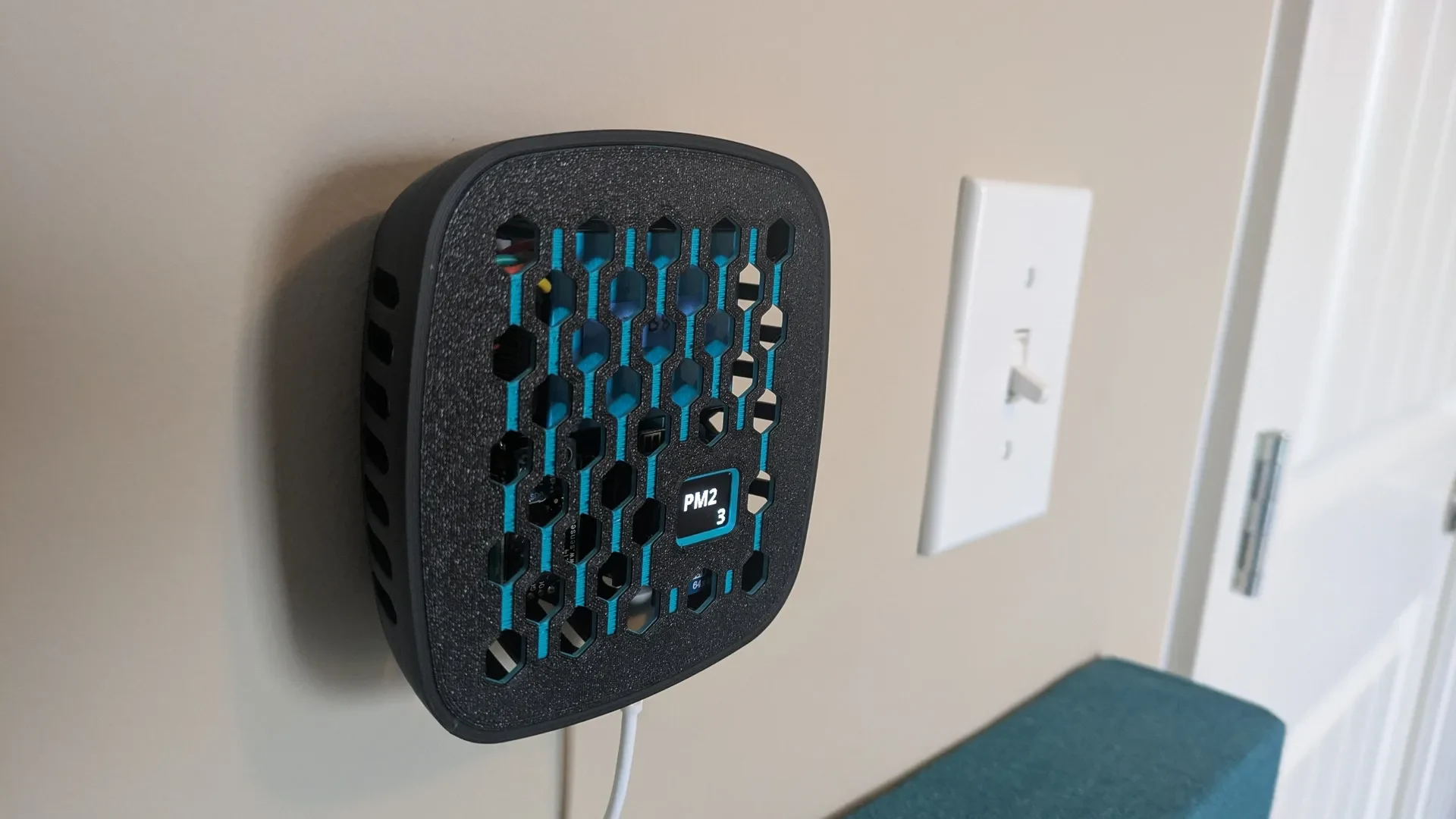

Этот корпус, сделанный своими руками, для монитора качества воздуха в помещении AirGradient Basic, сделанный своими руками, был вдохновлен моим термостатом Ecobee. Он оснащен перегородкой, отделяющей впуск и выхлоп вентилятора датчика ТЧ, а также отдельным корпусом для изоляции датчика температуры от электроники, генерирующей тепло. Существует два разных дизайна лицевой панели: простой и «модный». Также имеется монтажный адаптер, который можно использовать с планками к��манд 3M для подвешивания корпуса без винтов. Используйте по 4 термофиксирующих вставки M2 x 4 мм для платы и термофиксирующую вставку M3 x 4 мм длиной для мест расположения датчиков.

Обычно я следовал инструкциям и самостоятельно приобретал компоненты, как описано в инструкциях AirGradient Basic DIY, расположенных здесь: https://www.airgradient.com/documentation/diy/

Примечания:

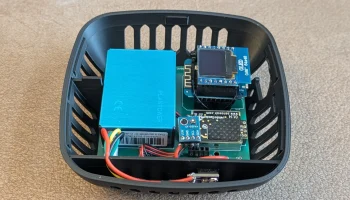

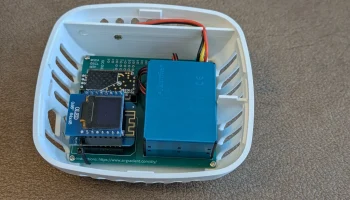

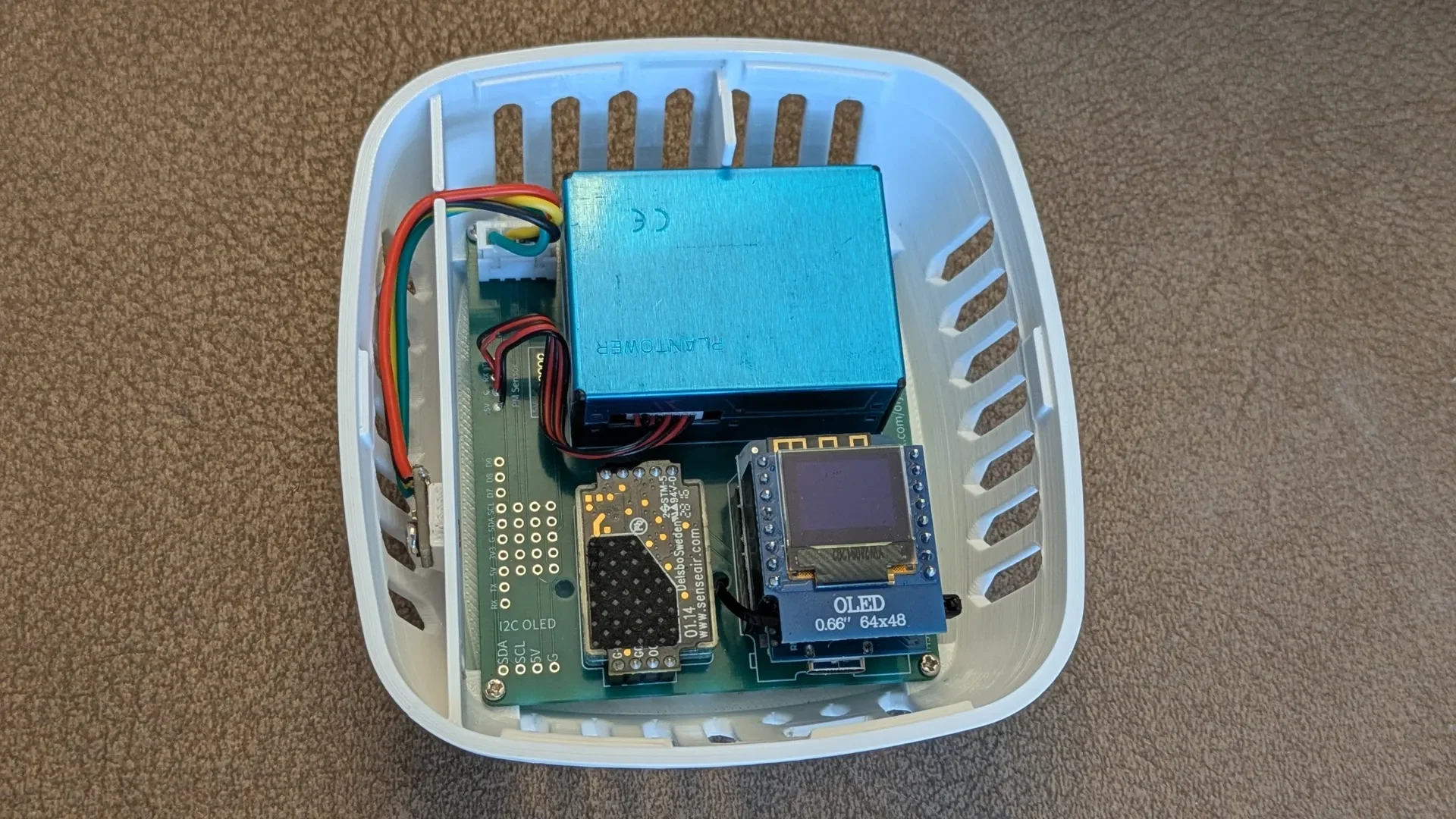

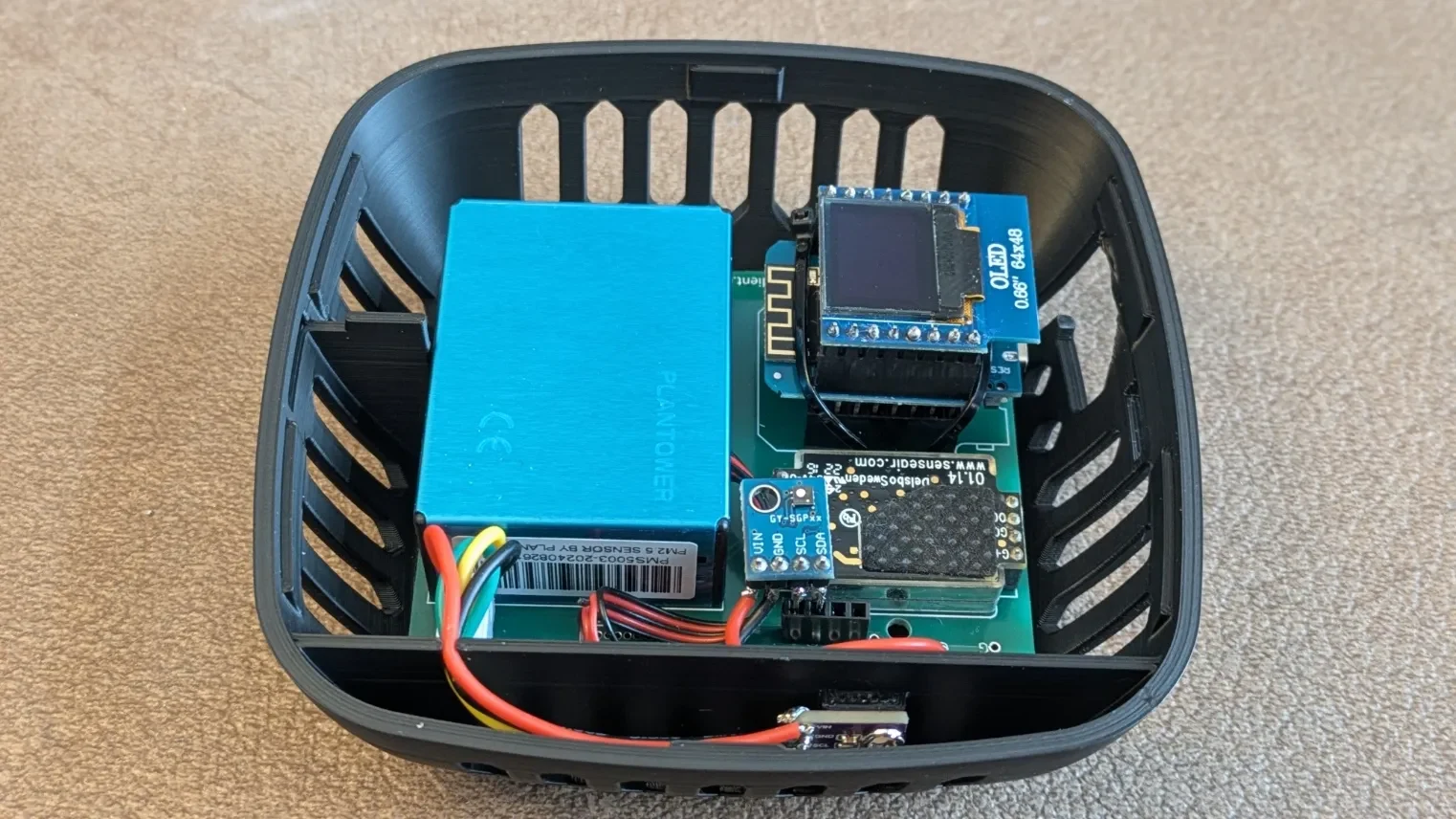

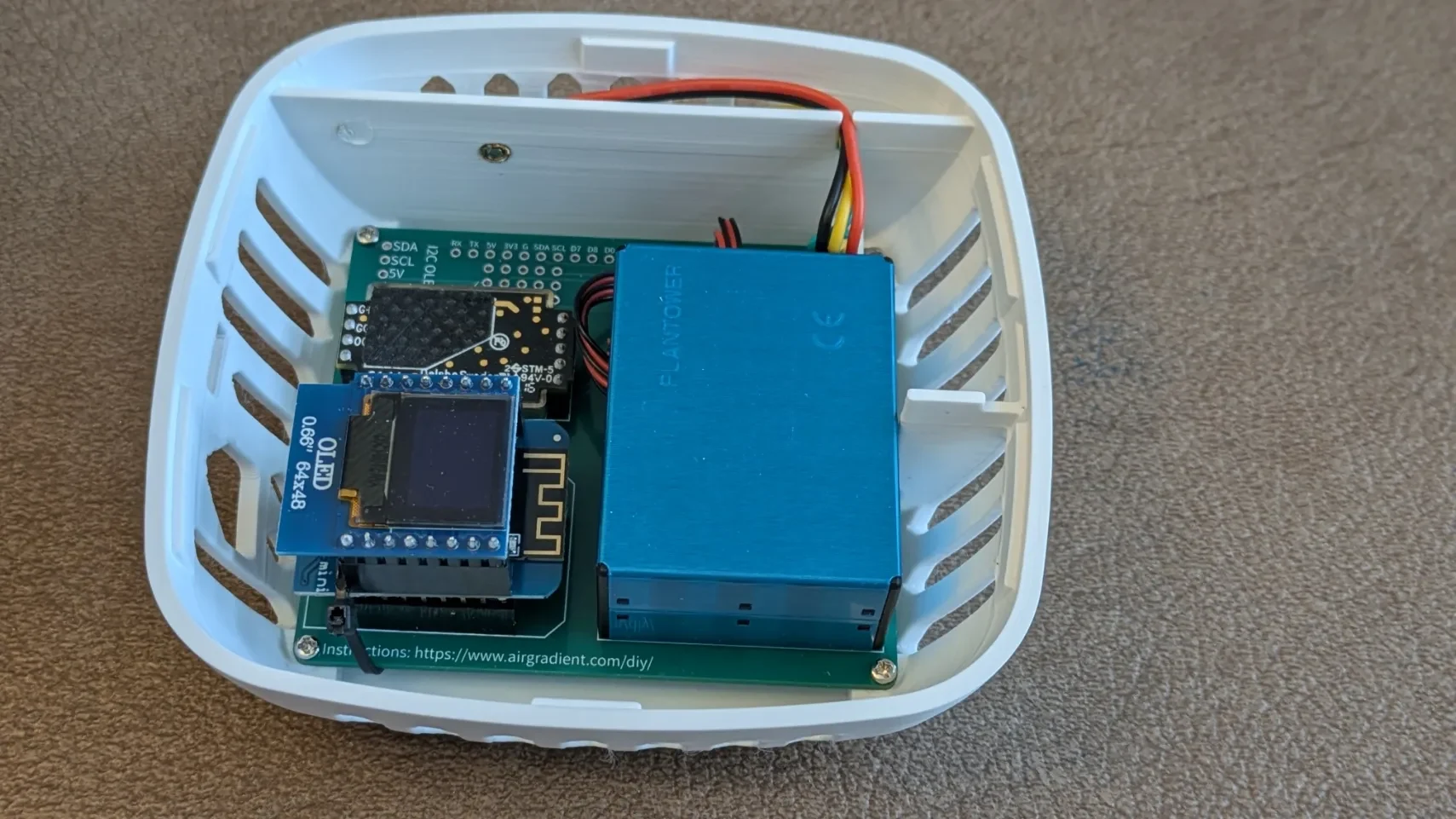

На случай, если мне понадобится заменить Wemos D1 Mini в будущем, я отступил от инструкций AirGradient DIY, установив Wemos на разъем, припаянный к плате AirGradient. Это поднимает oled-экран выше «обычного» уровня на высоту заголовка, который помещается в этот корпус. К сожалению, этот метод установки делает Wemos очень нестабильной платформой для подключения и отключения питания. Я застегнул его на молнию, чтобы он не двигался.

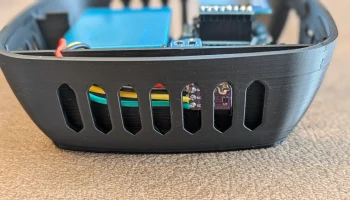

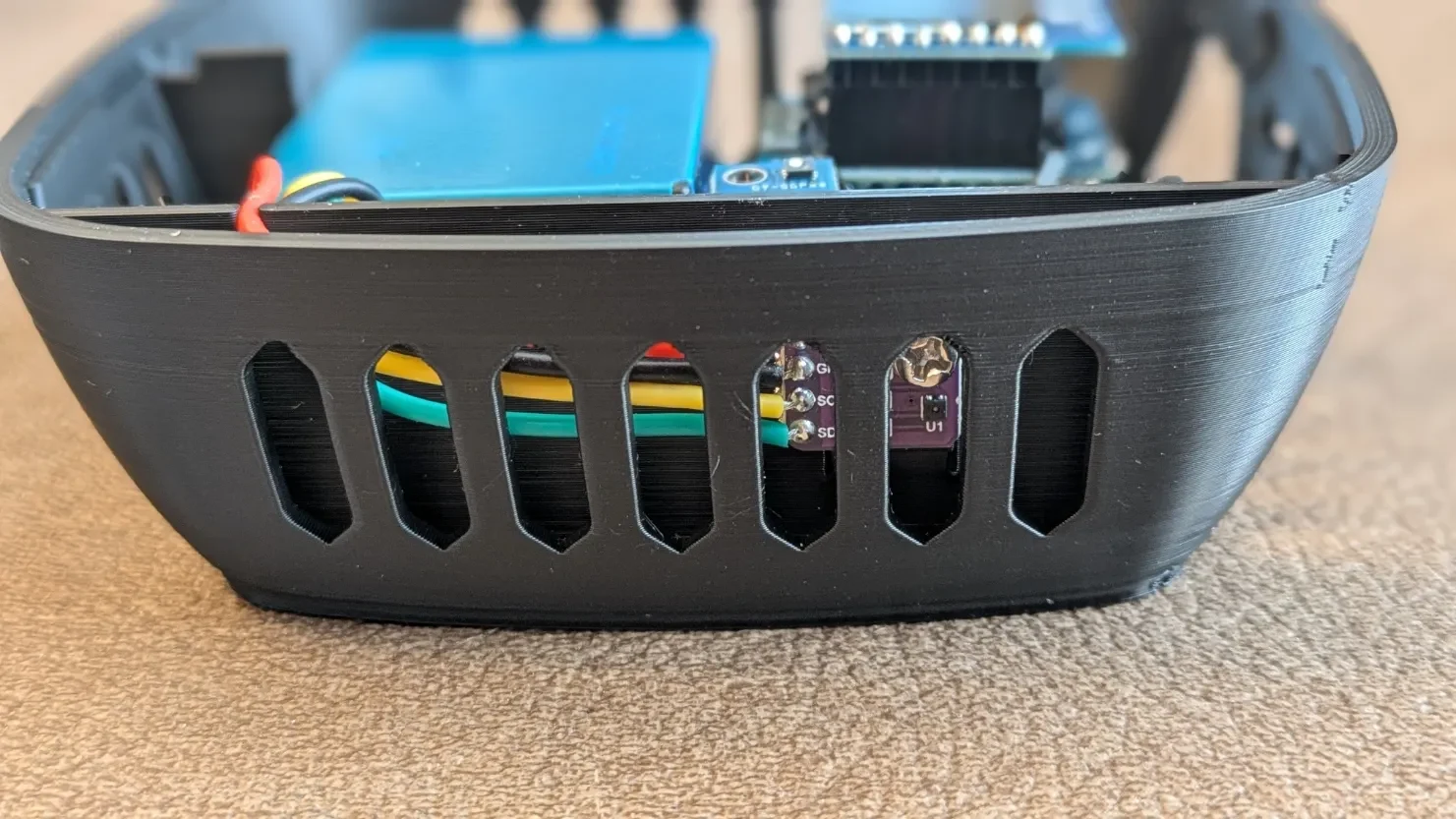

Отдельный боковой корпус для датчика температуры работает не так хорошо, как я надеялся. Кажется, что температура по-прежнему превышает несколько градусов из-за расположенной поблизости электроники, генерирующей тепло.

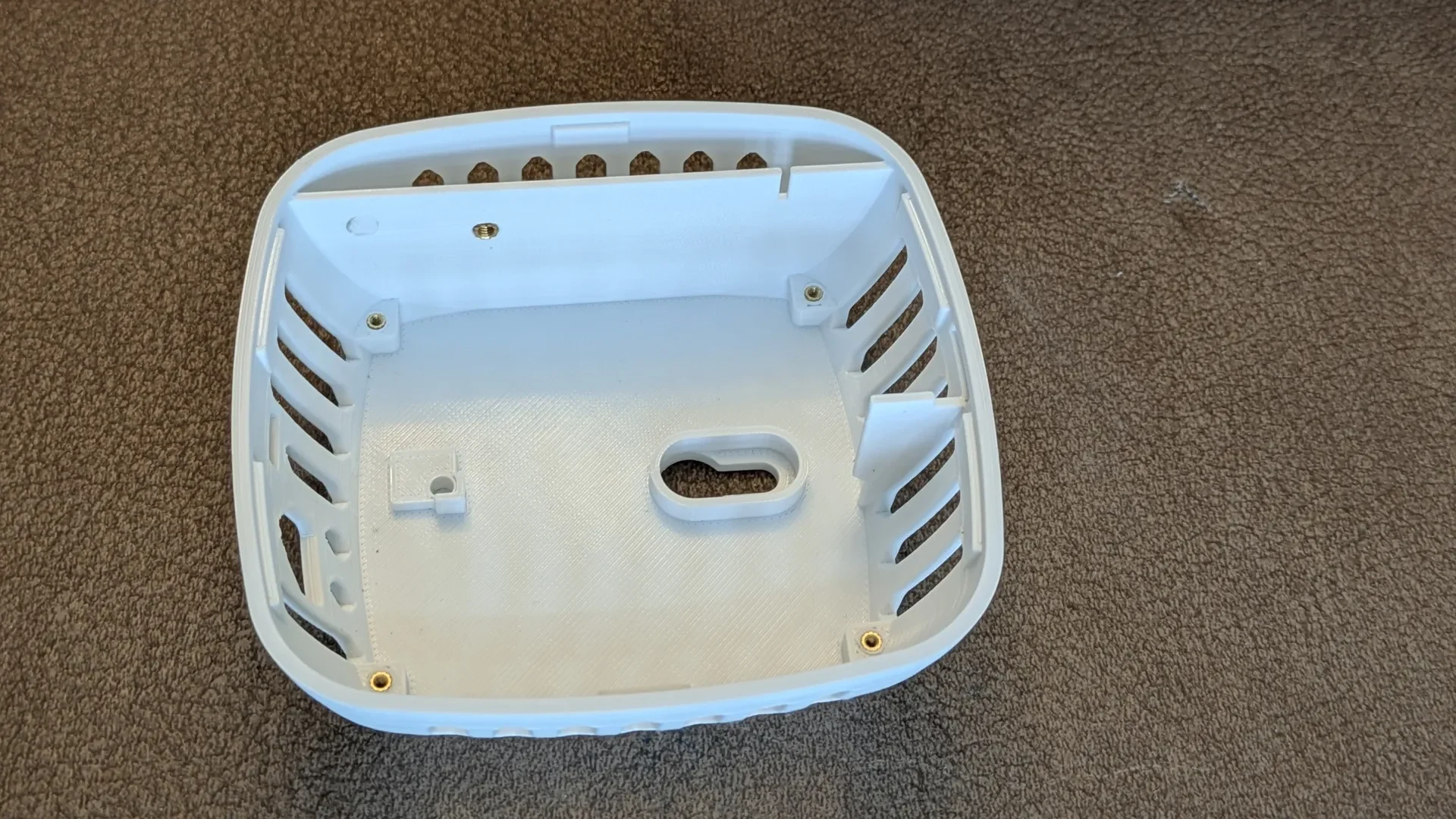

У меня возникли проблемы с тем, что вставки для термофиксации не совпадали с отверстиями в плате AG, несмотря на то, что я использовал точные размеры платы из файлов AirGradient. Я думаю, это связано с усадкой 3D-печати. Я просто немного выдвинул вставки при установке. Возможно, вы сможете скорректировать это, напечатав изображение немного большего размера, чтобы компенсировать это.

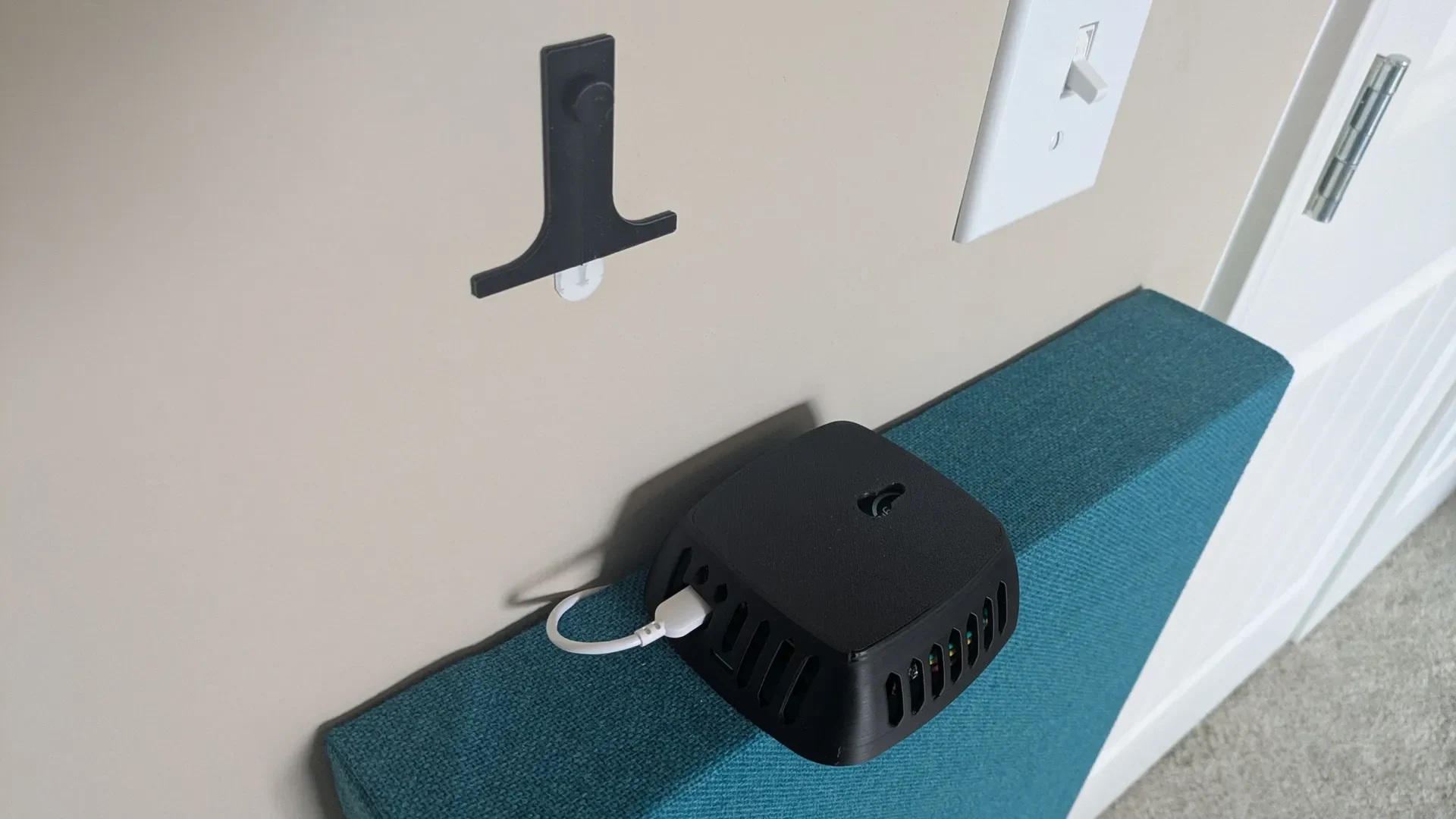

Я распечатал адаптер командной полосы двумя зеркальными половинками, чтобы ему не потребовались опоры. Кажется, так работает нормально.

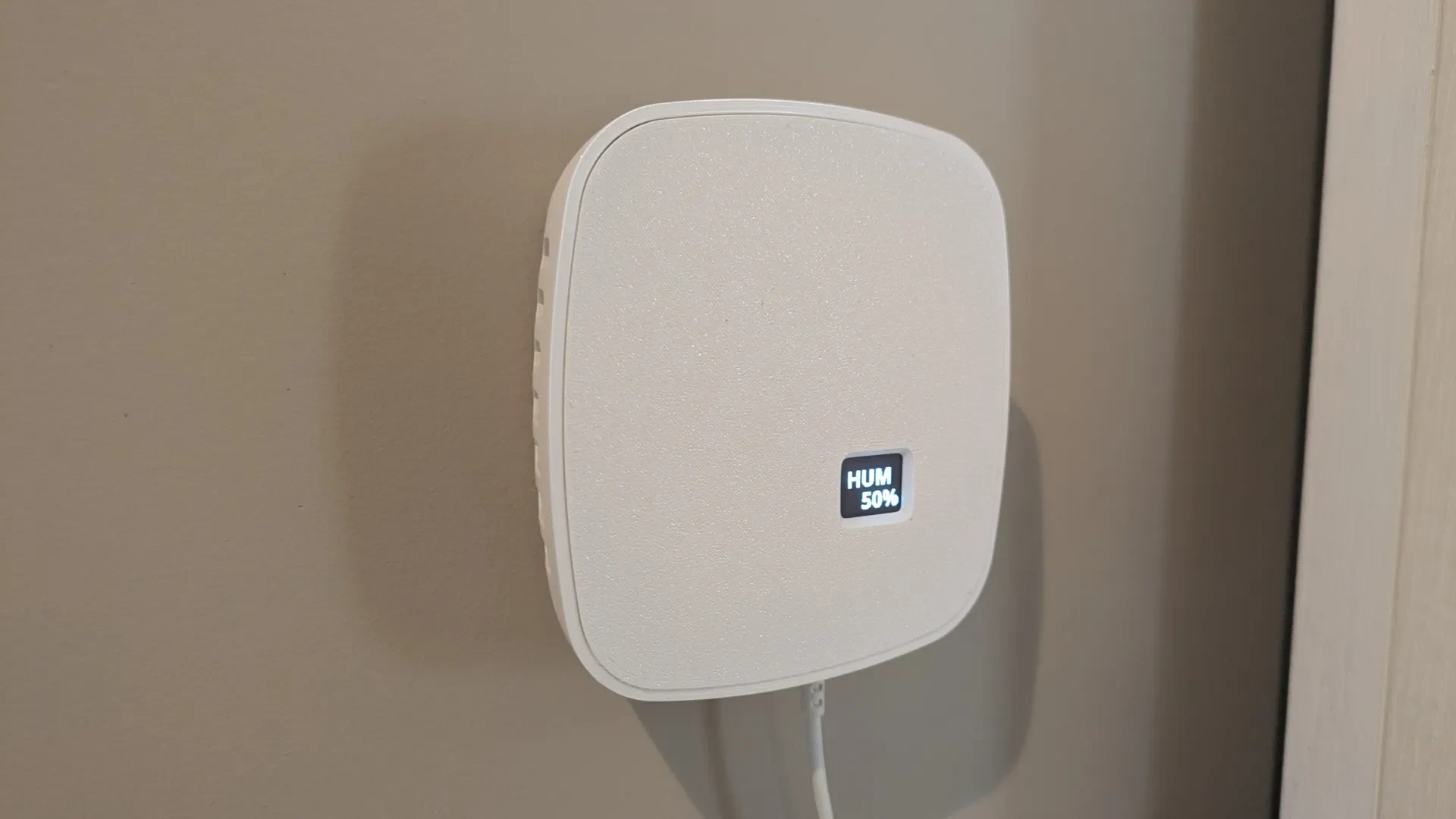

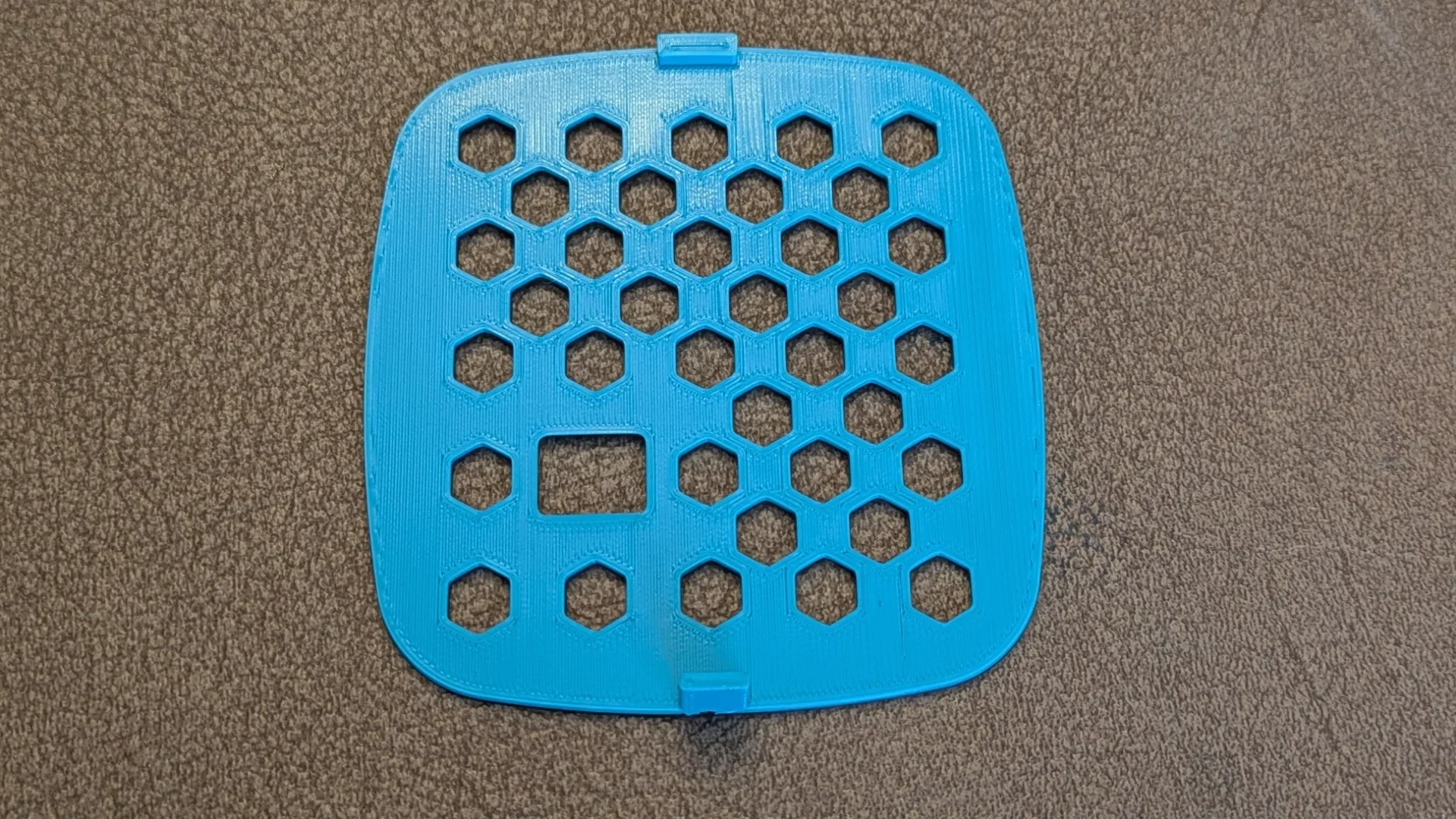

Причудливая лицевая панель вдохновлена крышкой корпуса LePotato, которую можно найти здесь: https://www.printables.com/model/406587-libre-computer-aml-s905x-cc-le-potato-case-lid0.

Дизайн создан с помощью Onshape. Если вы хотите изменить его, вы можете использовать прилагаемые файлы шагов или найти оригинальные модели САПР здесь: https://cad.onshape.com/documents/06122a530881d632f28dff64/w/7e9adb6b18455a884f f6900c/e/49ca1881b2c03d642776e946?renderMode=0&uiState=67d5b13f3a2bef3a30ea20c4
