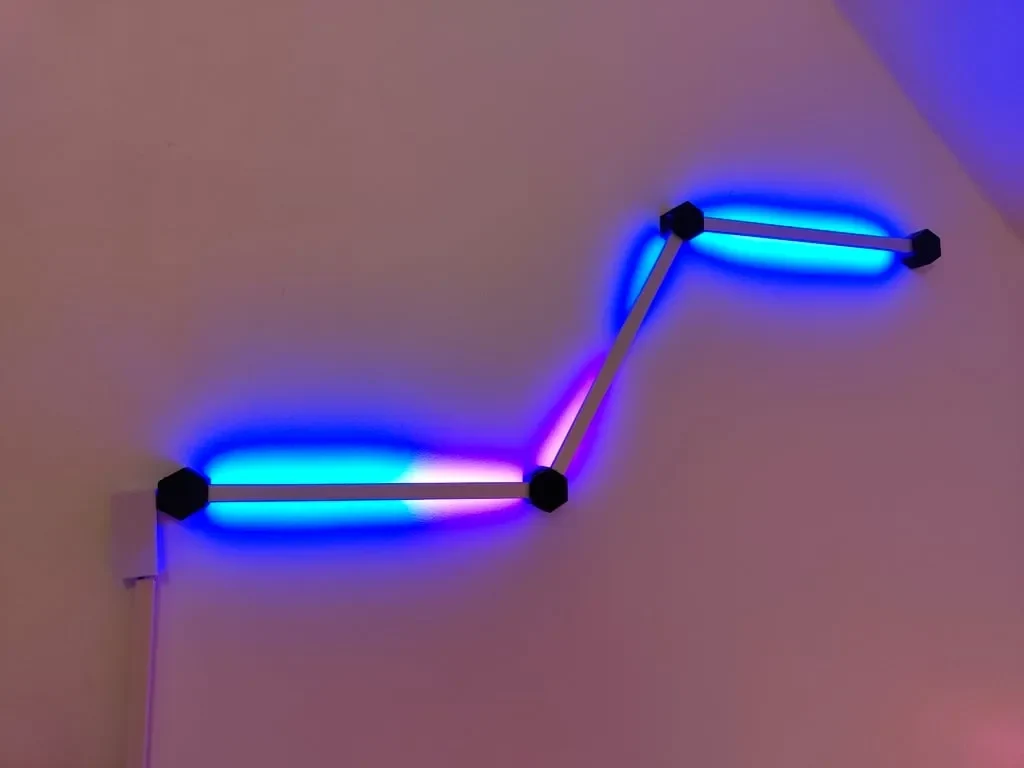

Умные линии Nanoleaf своими руками (WLED)........

Это RGB-светильник, сделанный своими руками и использующий WLED. Это означает, что вы можете управлять светом с телефона, компьютера, домашнего помощника и др. Это очень легко сделать.

Что вам понадобится

3D-печатные детали:

Контроллер умных линий своими руками top.stl (1x)
Контроллер умных линий своими руками Bottom.stl (1x)
Соединители Smart Lines своими руками.stl (сколько вам понадобится для вашего дизайна)

Электроника:

Светодиодная лента WS2812B (любая длина, необходимая для вашего дизайна) US | Великобритания | Калифорния | Германия | фр.
Алюминиевый светодиодный диффузор с каналом Shallow w. Майли Обложка: США | Великобритания | Калифорния | Германия | фр.
ESP8266 или ESP32 NodeMCU (1x)
Конденсатор LOWESR (я использовал 6,3 В, 3300 мкФ)
Источник питания 5 В (требуемый ток зависит от количества светодиодов в вашей светодиодной ленте. Используйте уравнение Количество светодиодов x 0,06), чтобы определить, какой ток необходим вашему блоку питания) US | Великобритания | Калифорния | Германия | фр.

Проводка:

Кабели той длины, которая необходима для вашей конструкции; вам нужны только силовые кабели, идущие от контроллера к источнику питания.
2-контактный разъем Wago (3 шт.)
3-контактный разъем Wago (2 шт.)

Другие

Алюминиевый канал светодиодного рассеивателя, неглубокая крышка молочного цвета (какой бы длины вам ни потребовалась ваша конструкция, я рекомендую около 330 мм для каждой секции светодиодного канала) US | Великобритания | Калифорния | Германия | фр.
Двойная лента Nano Gel США | Великобритания | Калифорния | Германия | фр.
кабельные каналы (дополнительно) США | Великобритания | Калифорния | Германия | фр.

Инструменты

Паяльник с припоем
Пила
Пила Как собрать

Шаг 1. Установите WLED

подключите ESP8266 к компьютеру через USB

зайдите на https://install.wled.me

Установите WLED на ESP8266. Шаг 2. Припаяйте кабели к ESP8266.

Припаяйте кабели к ESP8266 — черный к GND, красный к VIN и другой цвет к GPIO2/D4. Кабели должны быть очень короткими (около 100 мм).

другой конец черного и красного проводов вставьте в отверстия в отдельных 3-контактных разъемах Wago.

сделайте то же самое для последнего кабеля, но вместо этого используйте 2-контактный разъем Wago.

отрежьте черный и красный провода по размеру, чтобы они подходили между ESP8266 и источником питания.

соедините один из концов проводов так, чтобы в одном ваго было 2 красных кабеля, в другом — 2 черных. Шаг 3: поместите детали в корпус

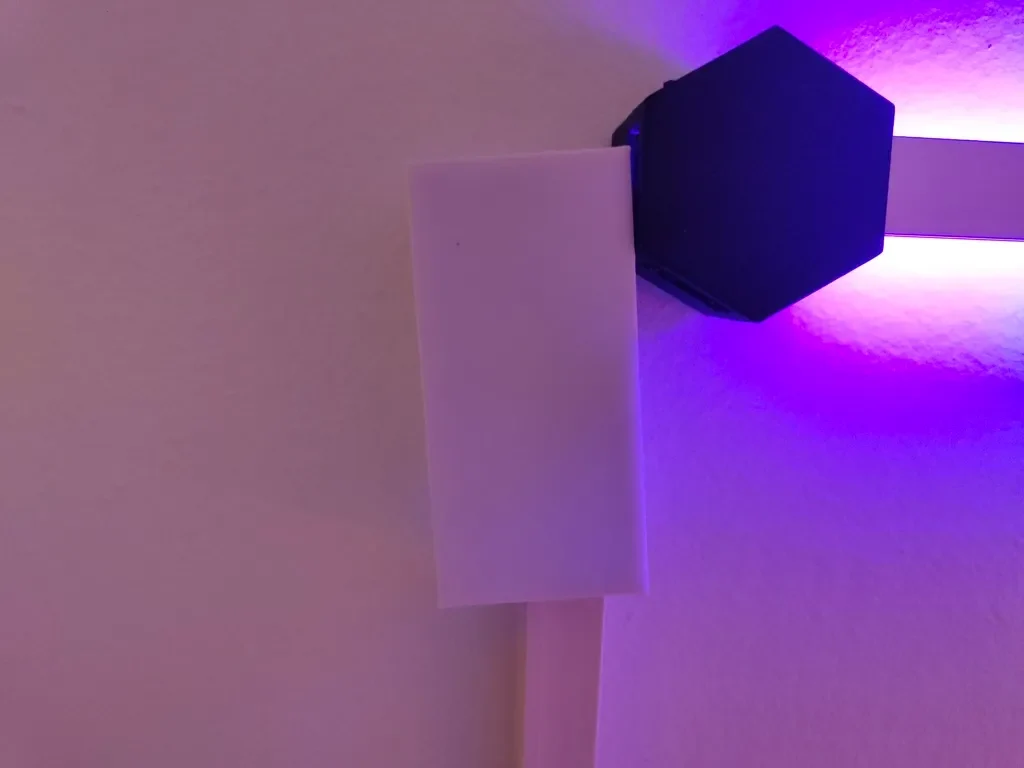

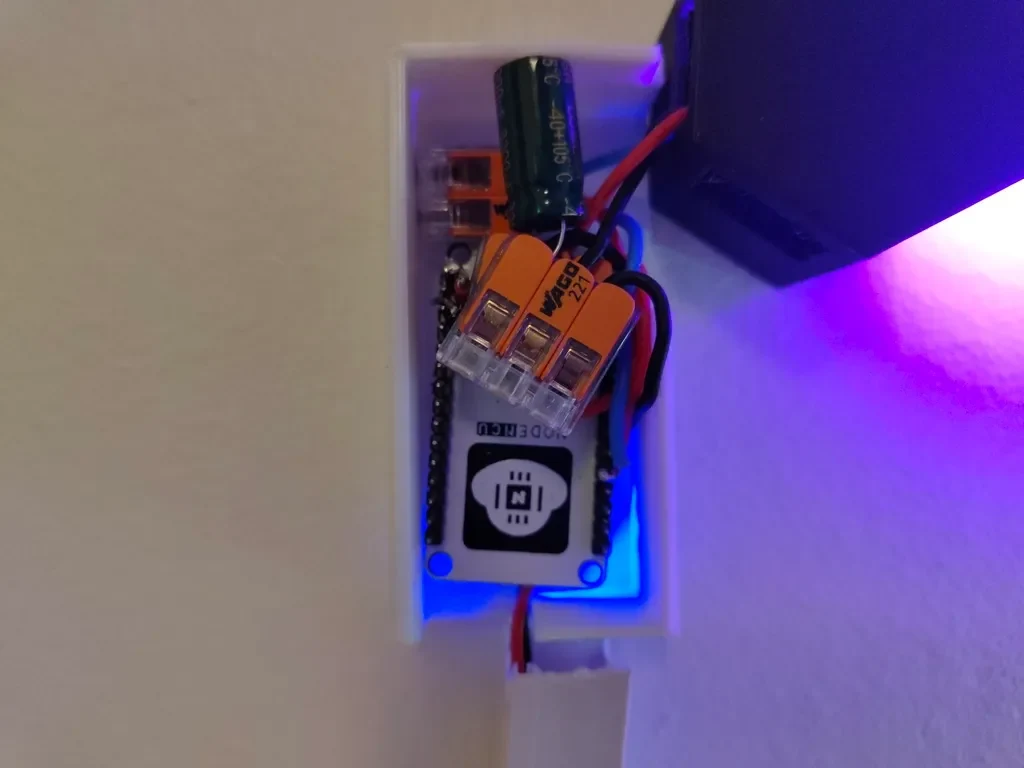

поместите ESP8266 в коробку контроллера

отрежьте кусок двойной наногелевой ленты, которая подходит к нижней части контроллера, и приклейте ее на стену в том месте, где вы хотите, чтобы линии начинались. Шаг 4. Добавление защиты от падения напряжения.

Падение напряжения может привести к поломке проекта WLED. Вот почему я добавил конденсатор LOWESR, который снижает вероятность отказа. Вот как добавить конденсатор LOWESR

подключите положительный вывод конденсатора LOWESR к 3-контактному Wago с подключенными к нему красными (положительными) проводами в тот же порт, что и один из уже подключенных проводов
сделайте то же самое для отрицательного контакта и черных (отрицательных) проводов. Шаг 5. Установите кабельный канал (дополнительно).

Кабельный канал предназначен для красного и черного кабелей от ESP8266 к источнику питания.

Отрежьте кабельный канал по размеру пилой или к��нцелярским ножом.

Снимите защитную пленку с обратной стороны кабельного канала.

Приклеить кабель-канал к стене

снимите крышку кабельного канала. Шаг 6. Подключите источник питания.

Подключите красный (положительный) кабель от ESP8266 к красному (положительному) кабелю от источника питания к 2 клеммам 2-контактного разъема Wago.

сделайте то же самое для черных (��трицательных) кабелей. Шаг 7. Соединение канала светодиода с помощью разъемов.

Отрежьте светодиодные каналы нужного размера с помощью любой пилы. Я рекомендую обрезать их примерно до 330 мм между частями соединителя. Вырежьте столько, сколько вам нужно для вашего дизайна.

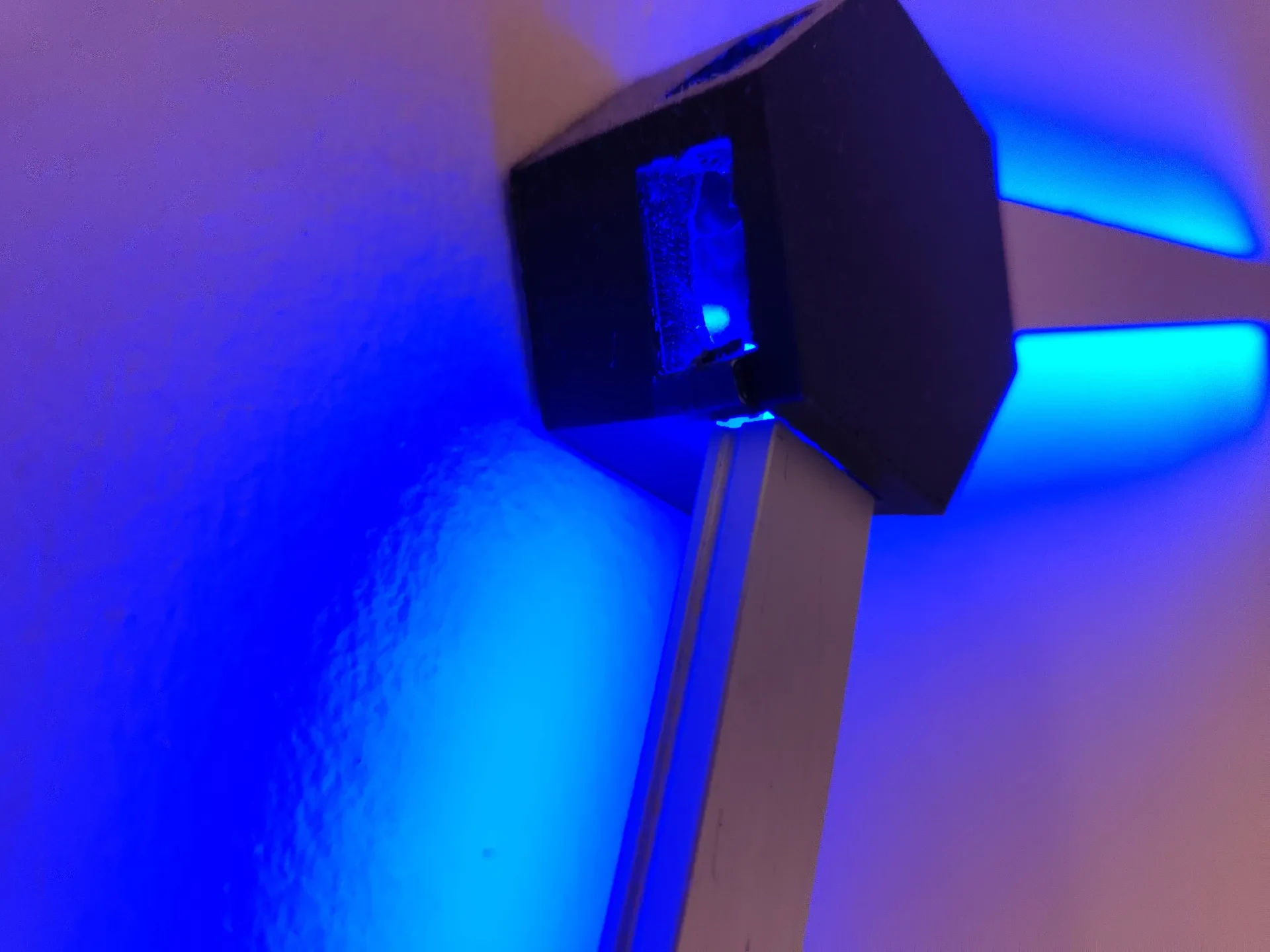

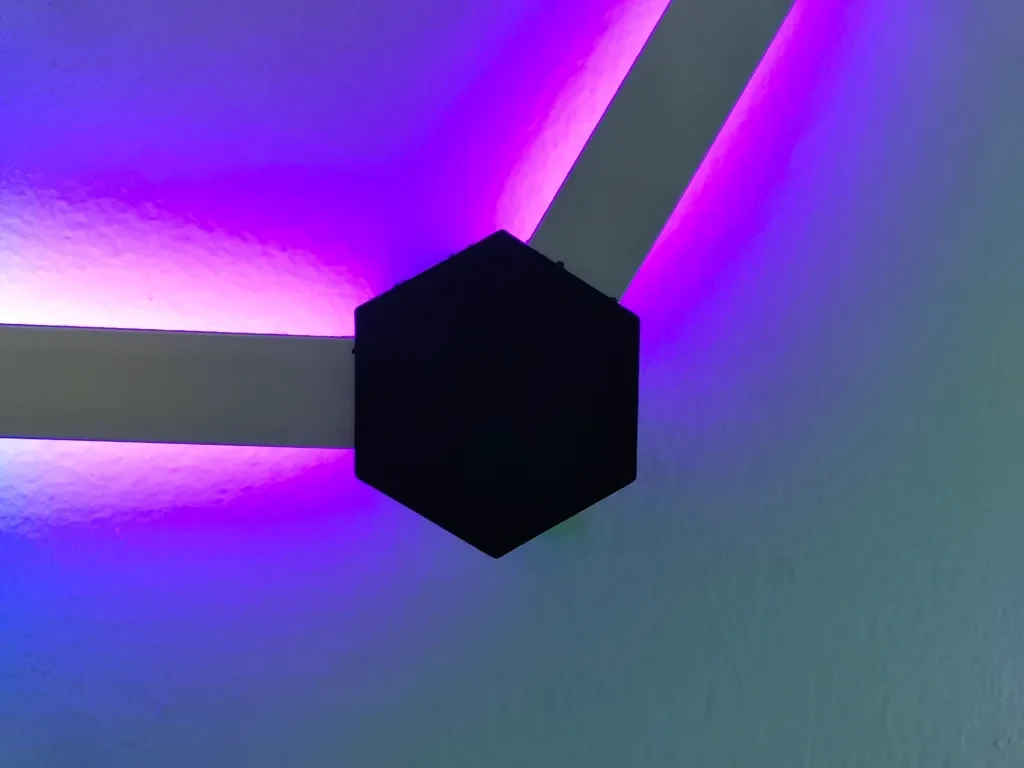

на столе или на полу соедините светодиодные каналы с помощью напечатанных на 3D-принтере разъемов, чтобы создать свой дизайн. Убедитесь, что канал светодиодов перевернут правильно (см. изображение ниже). Шаг 8. Убедитесь, что на конце светодиодной ленты есть кабели.

Если к вашей светодиодной ленте не подключены кабели, припаяйте 3 кабеля к 3 контактам на светодиодной ленте. Эти кабели должны иметь длину около 200 мм.

если подключены кабели, ничего делать не нужно. Шаг 9: размещение светодиодной ленты внутри светодиодных каналов

сначала отрежьте светодиодную ленту по размеру

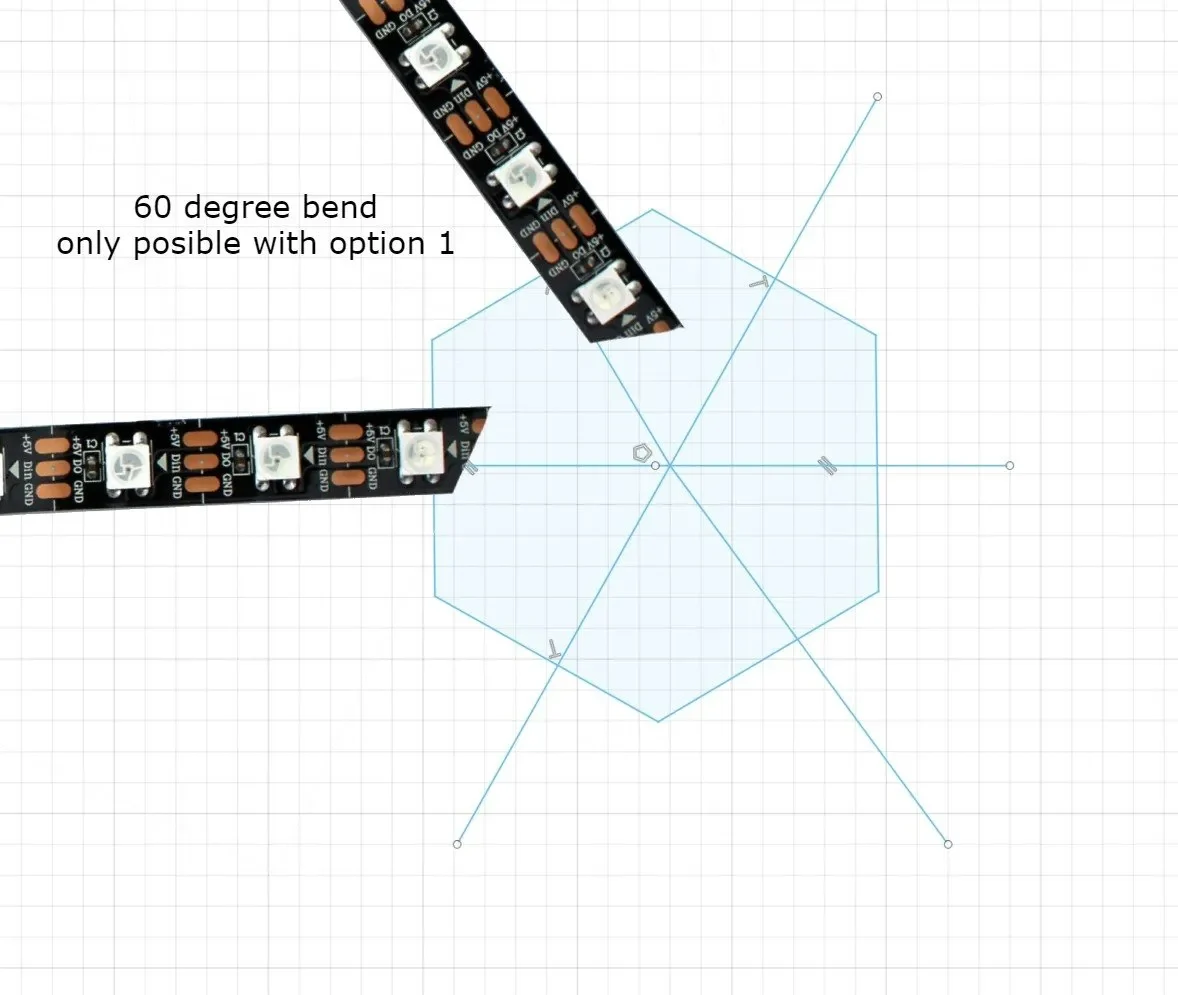

Чтобы разместить светодиодную ленту внутри светодиодных каналов, у вас есть 2 варианта.

Вариант 1: Требуется пайка, v
