ESP-32 GPS-сделай сам, плоская версия

Источник:

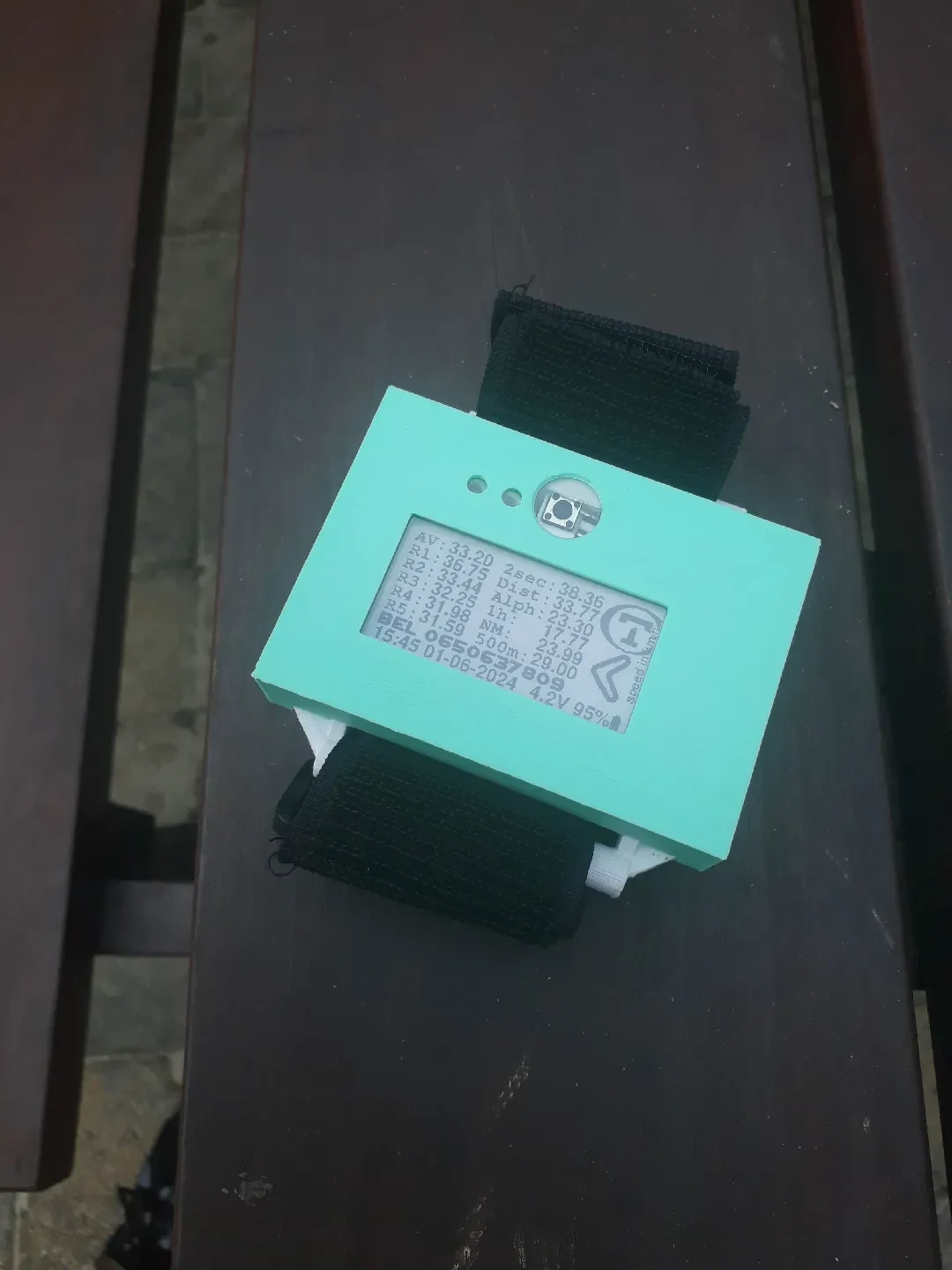

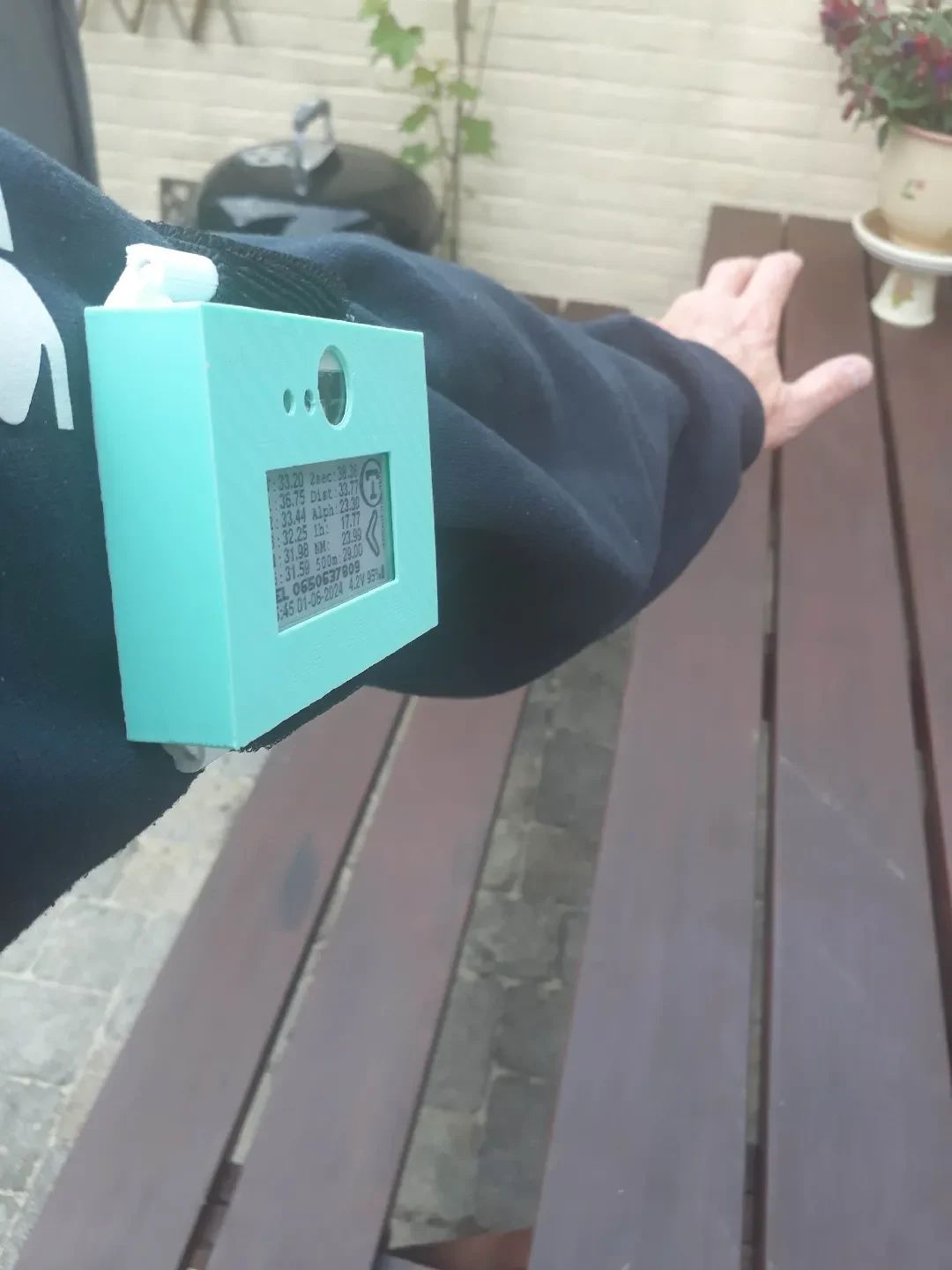

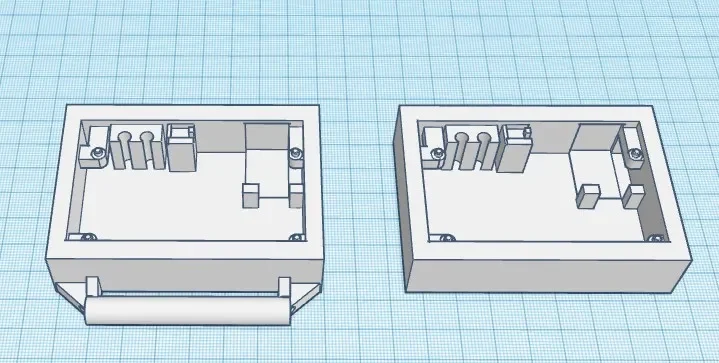

Основан на дизайне DIY ESP32 GPS от Яна Хейнена и представляет собой простой плоский дизайн с возможностью ремешка или без него.

Напечатано из PETG со 100% заполнением по 6 периметрам и используется с опорами для деревьев в слайсере Orca.

Используемые детали:

1 x Lilygo T5 2,13 дюйма в версии B74 [Q300}

https://www.lilygo.cc/products/t5-v2-3-1?variant=42366871699637

1 карта micro SD емкостью 16 ГБ

1x1s 1200 мАч Lipo аккумулятор

https://www.aliexpress.com/item/4001066570571.html?spm=a2g0o.order_list.order_list_main.57.67861802jlLU2V

1 x плата беспроводного зарядного устройства QI, черная

https://www.aliexpress.com/item/1005006104986689.html?spm=a2g0o.order_list.order_list_main.52.67861802jlLU2V

1 беспроводное зарядное устройство QI USB-C и USB-A

https://www.aliexpress.com/item/1005006301721368.html?spm=a2g0o.order_list.order_list_main.5.67861802jlLU2V

1 х Beitian BE220 GPS

https://www.aliexpress.com/item/1005006126007630.html?spm=a2g0o.order_list.order_list_main.27.67861802jlLU2V

1 кнопка 6x6x4,3 мм

https://nl.aliexpress.com/item/1005003115135192.html?spm=a2g0o.productlist.main.9.13b854099kMwDs&alg o_pvid=5d2b2a0f-e54f-4af9-82da-51fc99c77095&algo_exp_id=5d2b2a0f-e54f-4af9-82da-51fc99c77095-4&pdp_np i=4%40dis%21EUR%211.95%211.95%21%21%212.04%212.04%21%402103867617189660665395361ec9a6%21120000241818 58305%21sea%21NL%21124737440%21&curPageLogUid=O2Mwrtx6BRG9&utparam-url=scene%3Asearch%7Cquery_from%3A

1 х 3 мм светодиод КРАСНЫЙ 3-6 В (индикация заряда)

https://www.aliexpress.com/item/1005006161303663.html?spm=a2g0o.order_list.order_list_main.41.67861802jlLU2V

1 x 3 мм светодиод ЗЕЛЕНЫЙ 3-6 В (индикация нажатия кнопки)

https://www.aliexpress.com/item/1005006161303663.html?spm=a2g0o.order_list.order_list_main.41.67861802jlLU2V

1 х прочная двухсторонняя клейкая акриловая лента шириной 10 мм.

https://nl.aliexpress.com/item/1005005751052700.html?spm=a2g0o.order_list.order_list_main.106.3adb79d2t7W8wV&gatewayAdapt=glo2nld

1 прозрачный ПВХ для накладки 80x80x0,5 мм

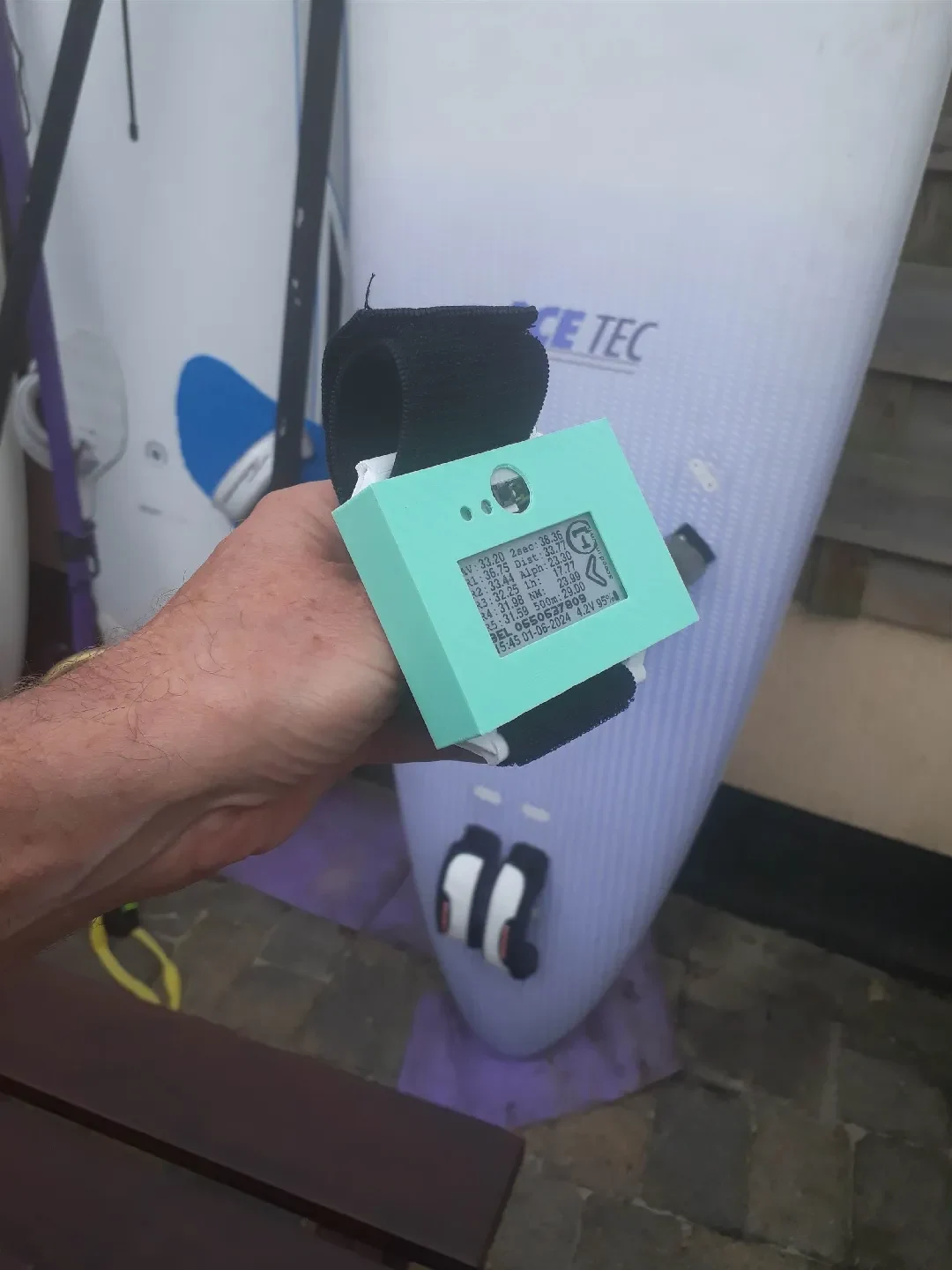

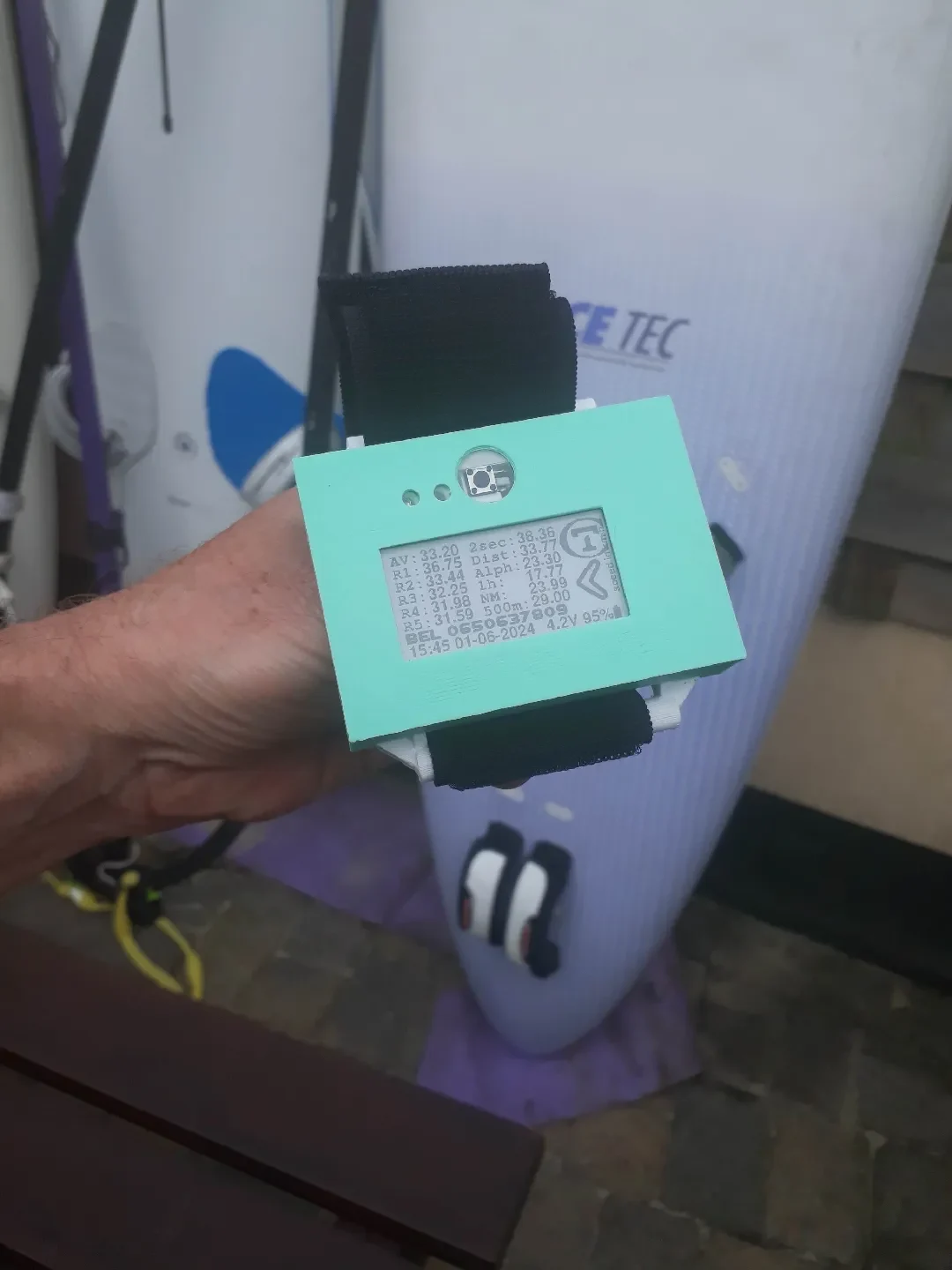

1 х ремень 50x400 мм (для версии с ремнем)

https://www.aliexpress.com/item/1005003244088631.html?spm=a2g0o.order_list.order_list_main.16.67861802jlLU2V

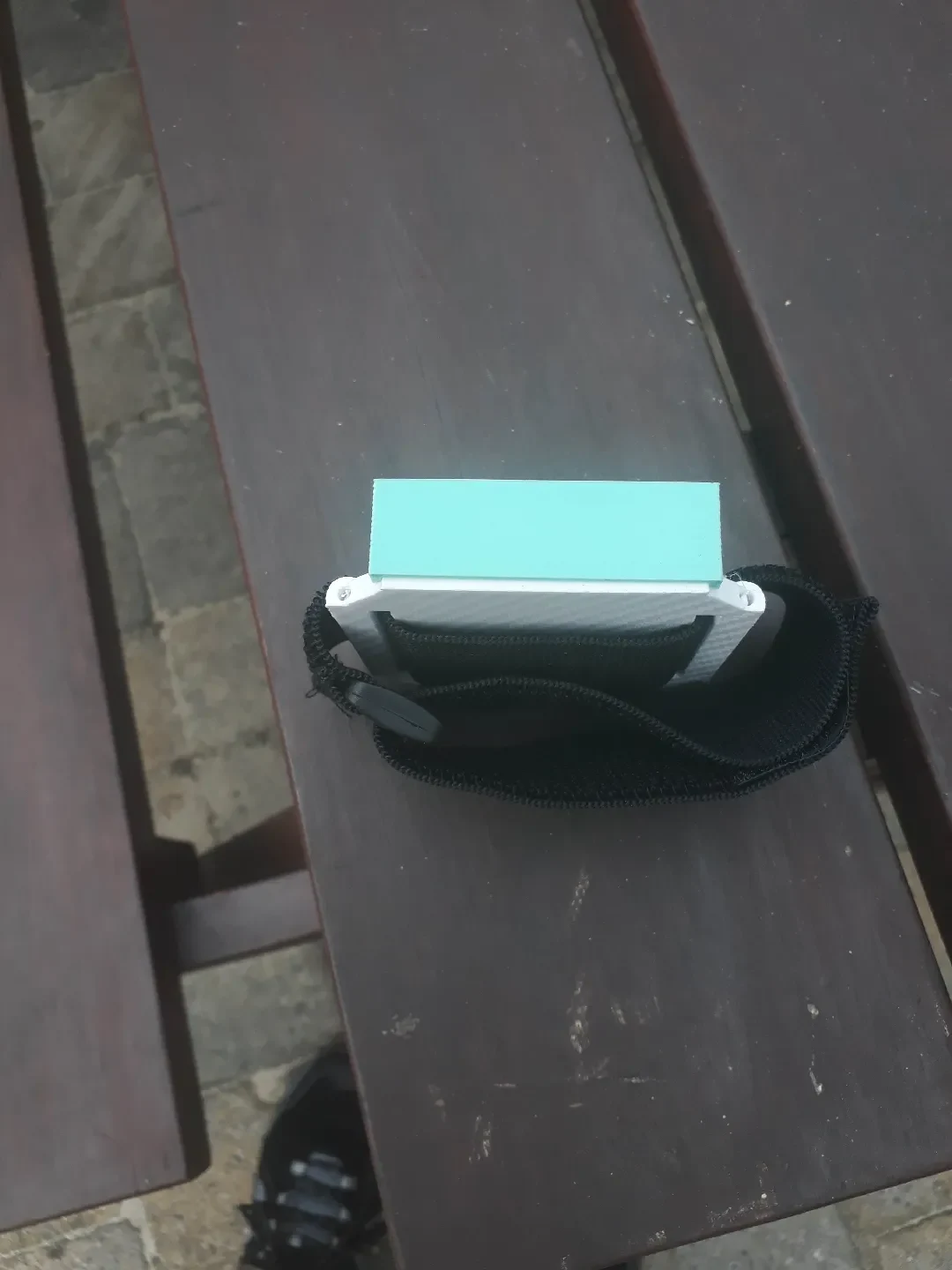

1 водонепроницаемый чехол на руку (для версии без бретелек)

https://www.aliexpress.com/item/1005002964694555.html?spm=a2g0o.order_list.order_list_main.37.67861802jlLU2V

Полное руководство по сборке выйдет в августе 2024 г.
