Светодиодный лайтбокс своими руками........

Зачем еще один лайтбокс своими руками?

Космос… простой космос!!

На каждом верстаке и в каждом шкафу для хранения вещей хронически не хватает места. Поэтому мне пришла в голову идея использовать небольшой складной ящик для лайтбокса, в котором будет подсвечиваться печатная плата. Но эта мысль также привела к новому дизайну корпуса электроники и размещению светодиодов.

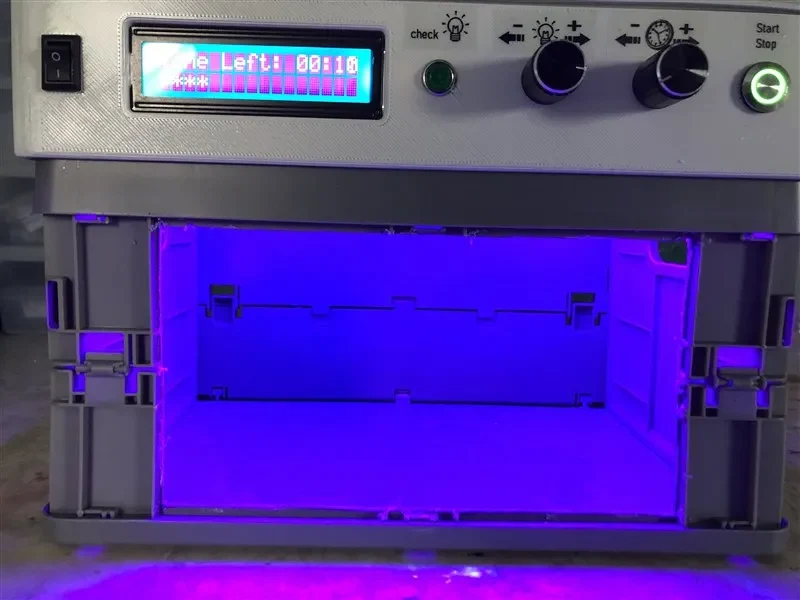

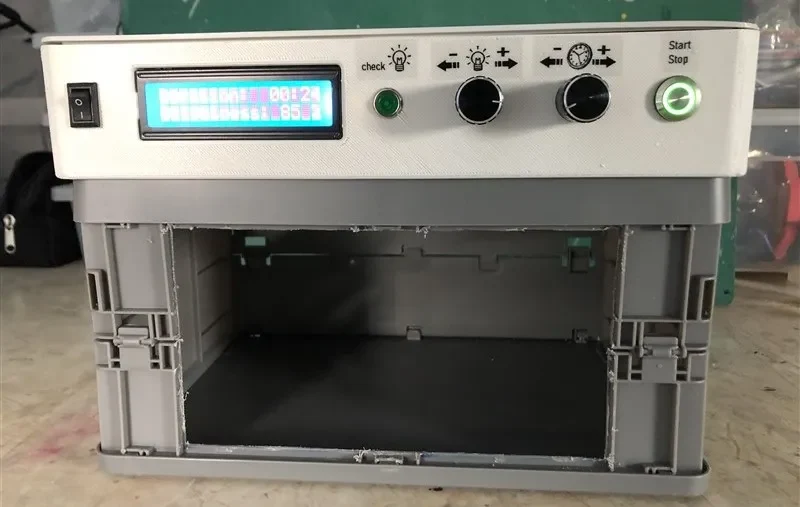

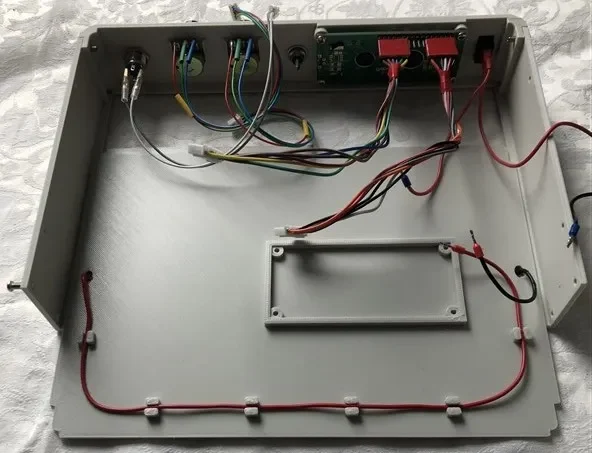

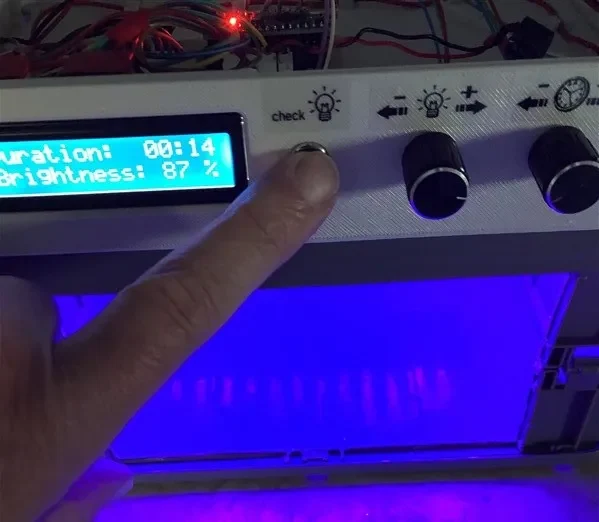

Итак, вот он, новый корпус управления электроникой, полностью распечатанный, а также обновленный код и разводка печатной платы.

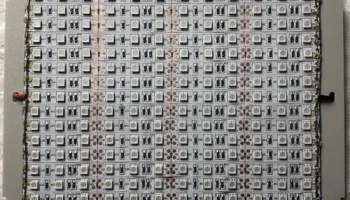

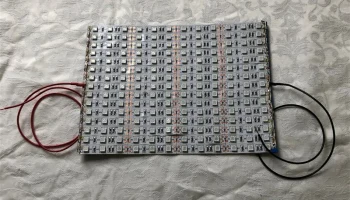

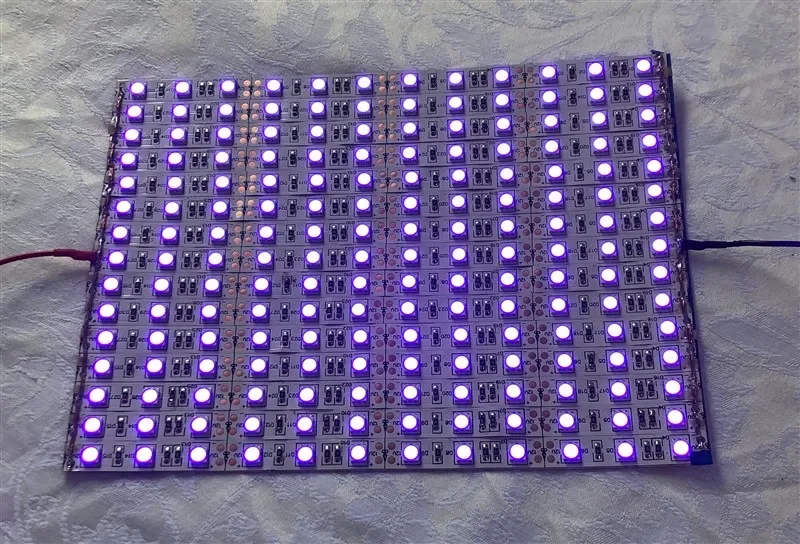

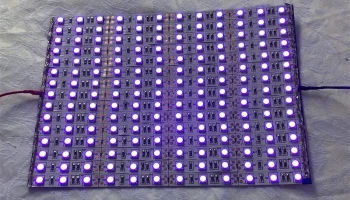

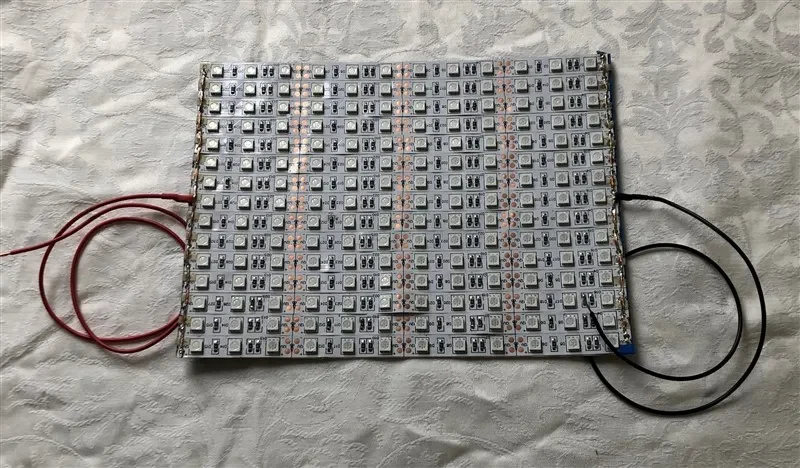

Если вы уже сделали коробку для печатной платы (УФ) (https://www.thingiverse.com/thing:5233691) или (https://www.printables.com/model/139558-led-controller-led-box), вы можете повторно использовать электронику и светодиоды из нее.
Если вы начнете с нуля, вы найдете описание изготовления печатной платы в документе сборки PDF.

Печатные части бло��а управления:

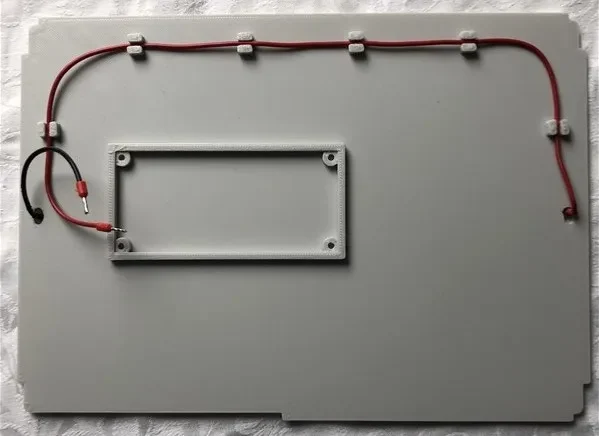

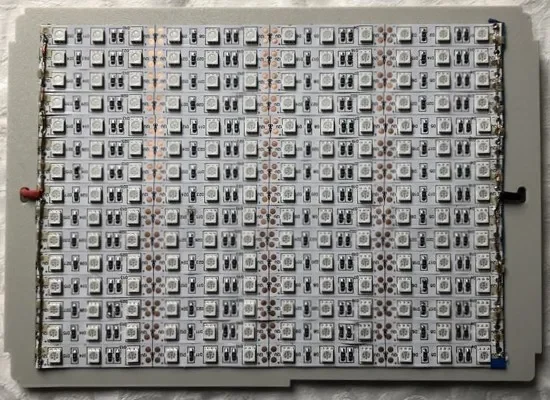

— Печатная и светодиодная пластина для крепления;
— Задняя панель;
— Боковая панель (печать дважды);
— Передняя панель;
— Верхняя панель.
Все напечатано слоем 0,3 мм для ускорения времени печати.
Поддержка только передней и задней панели печатной платформы (закругленные углы).

Оборудование для блока управления:
12x M3 x 8 мм для крепления боковых сторон и крышки

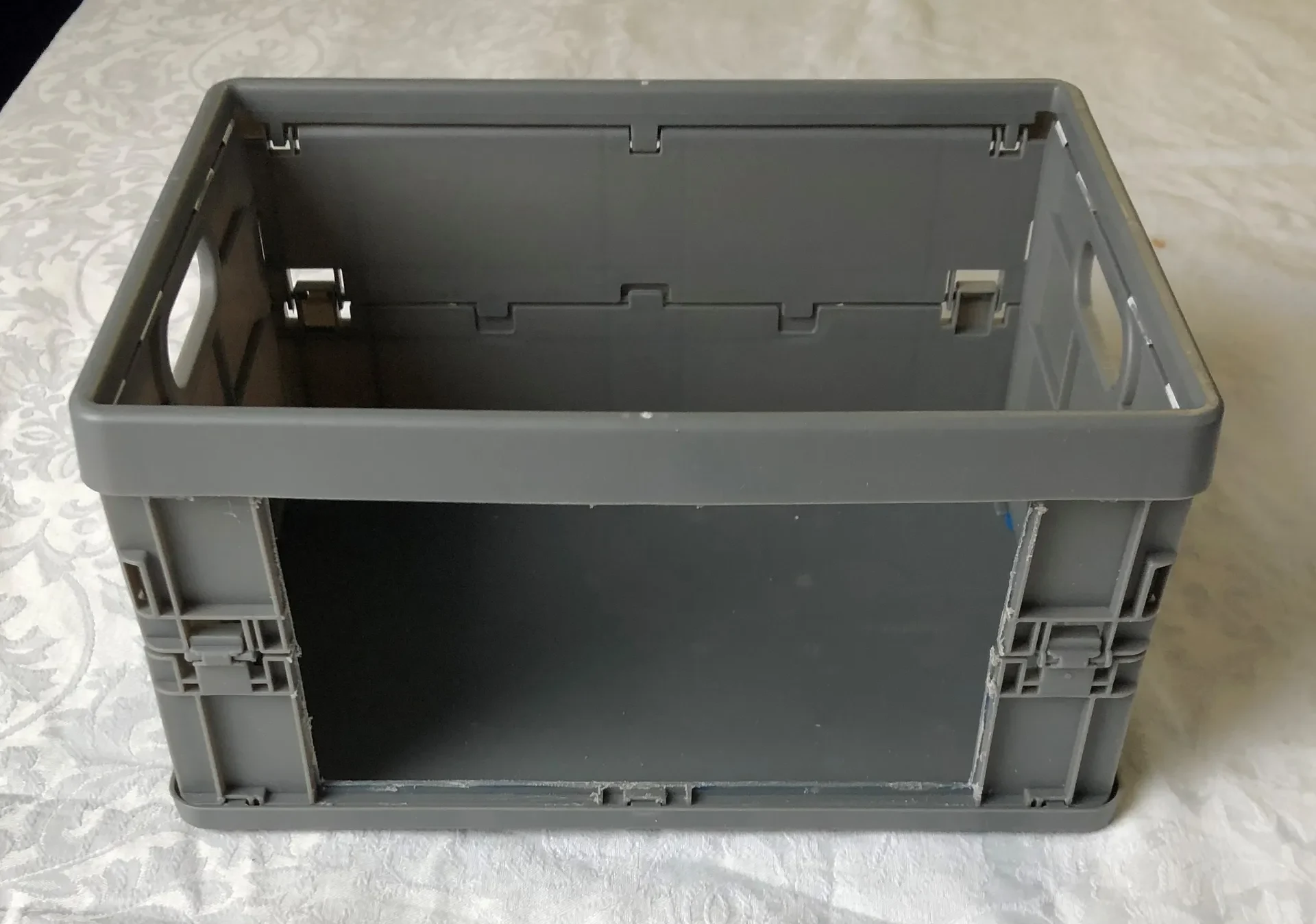

Купила в магазине Xenos складной мини-ящик размером 23,5 х 17 х 12 см примерно за 2,75 евро.
Вырежьте переднюю часть, чтобы иметь доступ для размещения печатной платы. Блок управления будет располагаться на верхней части ящика.

Приложения:

Сборка DIY Lightbox pdf: Все этапы сборки
Печать Ledcontrol pdf: компоновка печатной платы в зеркальном отображении и обычном виде поставляется
Arduino Code UV контроллер ino: исходный код микроконтроллера Nano
