Система контроля температуры крышки корпуса принтера DIY...

Термоконтроллер корпуса (Remix)

Автоматизированное управление вентилятором с ШИМ для шкафов для хранения вещей

Происхождение и предыстория проекта

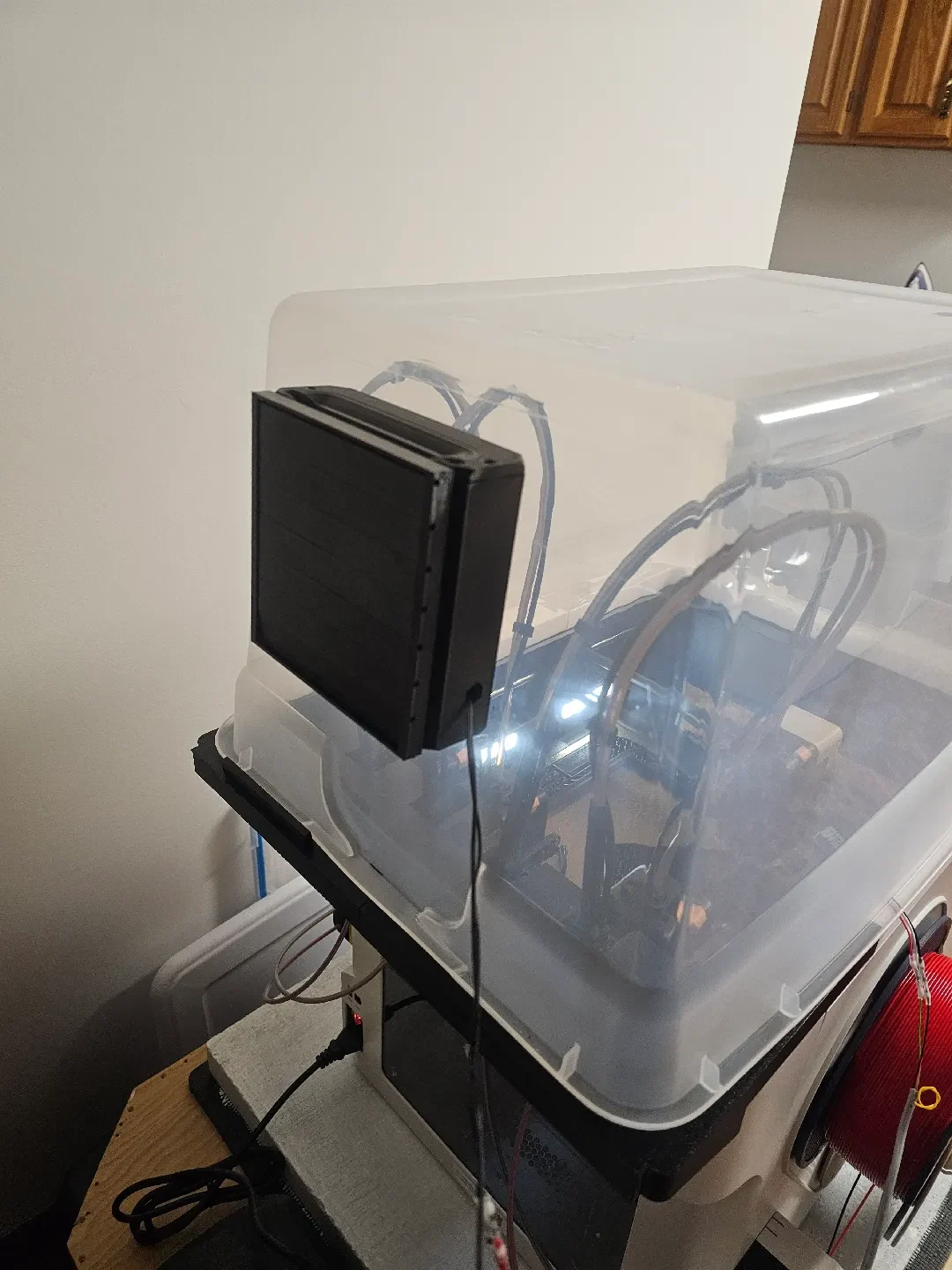

Я купил Snapmaker U1 по предварительному заказу на Kickstarter. Как многие знают, официальная верхняя крышка для этого принтера смены инструментов пока недоступна. Как и многие представители полиграфического сообщества, я выбрал временную верхнюю крышку с использо��анием контейнера для хранения. Это на удивление хорошо работает с точки зрения шума и стабильности температуры в камере.

В большинстве конструкций требуется открыть дверцу или снять крышку PLA, чтобы предотвратить распространение тепла. Однако, учитывая ночные колебания температуры, мне нужно было решение, которое позволило бы крышке оставаться на месте, не рискуя выйти из строя из-за перегрева. В этой сборке используется Arduino Nano и датчик DHT11 для управления 120-мм компьютерным вентилятором с ШИМ, обеспечивающим вентиляцию корпуса при достижении определенных пороговых значений.

Дизайн таков, что он легко адаптируется к большинству жестких корпусов, и я, скорее всего, установлю его на официальную обложку, когда она появится.

В вентилятор для печати ASA/ABS добавлен угольный фильтр.

Кредиты и лицензии проекта

Этот проект представляет собой ремикс и использует следующие невероятные дизайны:

NexGen3D: 120-мм система фильтров с активированным углем от NexGen-3D-Printing (CC BY-NC)

Гравитационное вентиляционное отверстие для корпуса (для 120-мм вентилятора) от ZORK 77 (CC BY-NC-SA)

Чехол для Arduino Uno R3 с аксессуарами от pkkshadow (CC BY)

Список деталей (BOM)

Arduino Nano V3.0 ATmega328P: https://amzn.to/4ef3j31

Плата адаптера терминала Nano: https://amzn.to/4tAFiIi

Датчик температуры/влажности DHT11: https://amzn.to/4mqyY3L

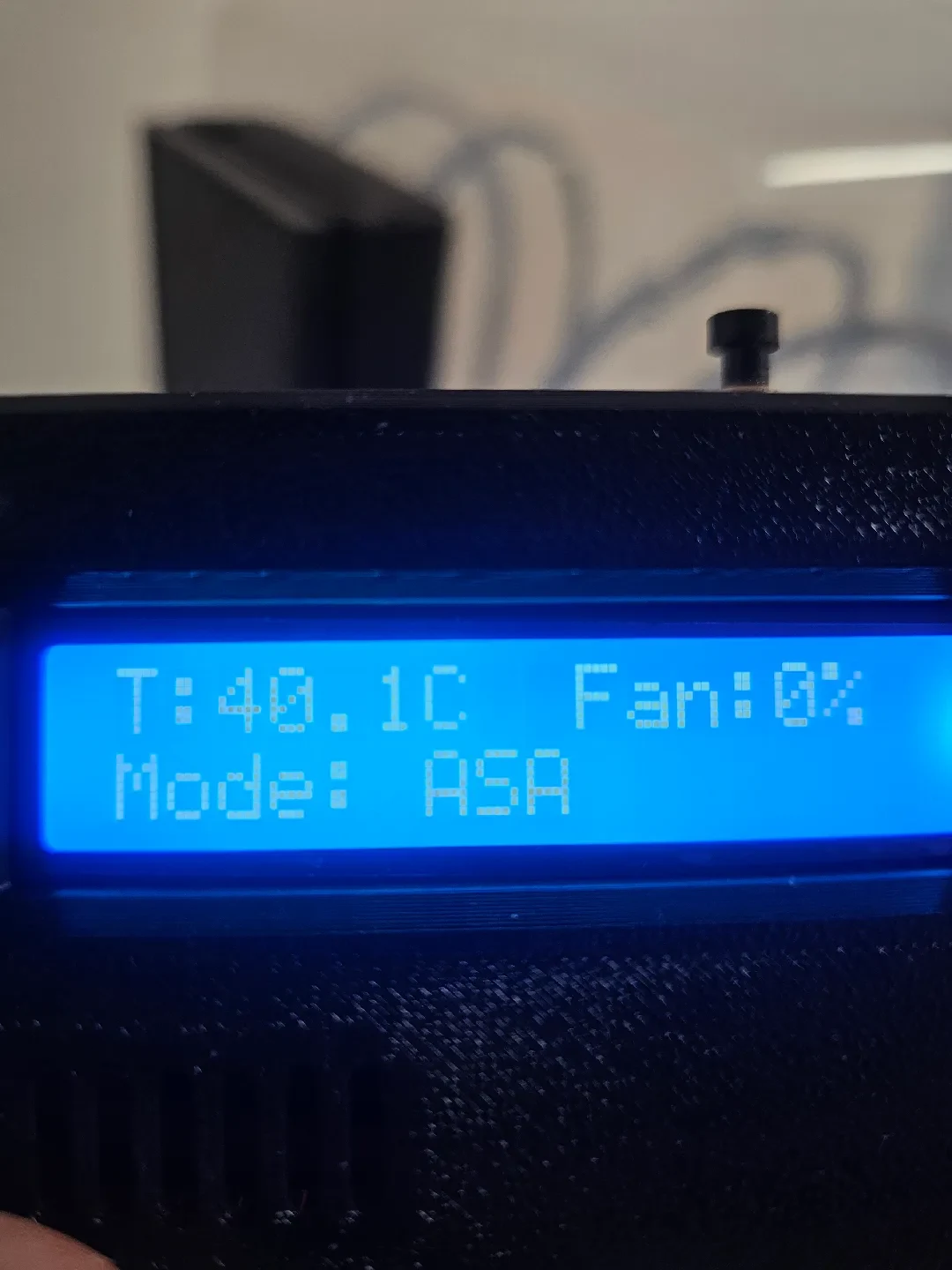

Модуль ЖК-дисплея I2C 1602: https://amzn.to/4c5RmLI

Удлинительный кабель питания постоянного тока с переключателем: https://amzn.to/48uYMG1

Розетки постоянного тока: https://amzn.to/4tdZmk2

Ассортимент проволоки и шурупов м3 у меня были под рукой.

RJ11 с ударом вниз (стиль Левитона) на руке

Адаптер постоянного тока 12 В, 2 А

Основные моменты сборки

Модуль датчика RJ11: я использовал трапецеидальный камень RJ11 и старый телефонный шнур для легко отсоединяемого провода датчика.

Монтаж: Датчик устанавливается под край крышки, посередине боковой части.

Питание: цилиндрический разъем 12 В питает Nano (через VIN) и 120-мм вентилятор.

Назначение выводов (Arduino Nano)

Компонент

Пин-код

Примечание

Данные DHT11

Д7

Цифровой сигнал

Вентилятор ШИМ

Д9

Синий провод на вентиляторе

Кнопка

Д10

Мгновенный переключатель

ЖК-СОДА

А4

Данные I2C

ЖК-дисплей SCL

А5

Часы I2C

Профили материалов

PLA: Высокое охлаждение (вентилятор срабатывает при 25°C).

PETG: Умеренный нагрев (вентилятор срабатывает при 34°C).

ASA: Высокое сохранение тепла (аварийный выхлоп при 48°C).

Нейлон: Устойчивое состояние (поддерживается ~40-42°C).

** на данном этапе в данной конструкции нет воздухозаборника. в местах углублений в ручке контейнера имеются небольшие воздушные зазоры, которых до сих пор было достаточно.

** Используйте горячий нож или паяльник, чтобы вырезать отверстие для подачи воздуха к вентилятору и небольшие направляющие отверстия, совпадающие с отверстиями для винтов 120-мм вентилятора, чтобы избежать растрескивания контейнера.

** V2.3.2 Обновление кода для добавления отображения влажности.
