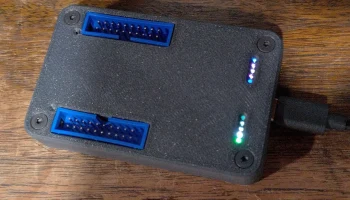

3D-печатный корпус для Glasgow Interface Explorer

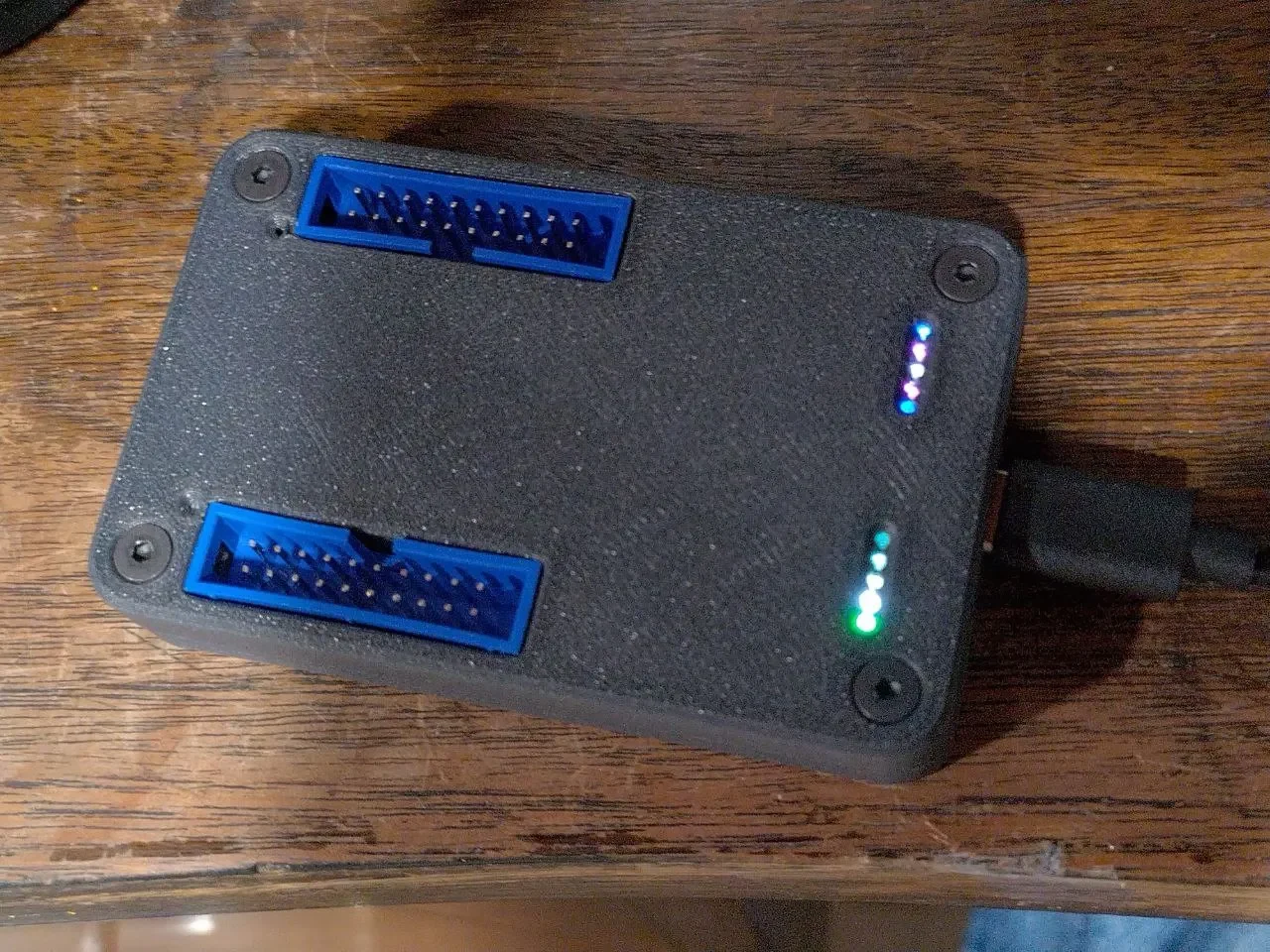

Мой взгляд на 3D-напечатанный футляр для Glasgow Interface Explorer. Я разработал этот корпус так, чтобы он соответствовал последней (на момент написания статьи C3) версии платы Глазго, предоставленной в рамках краудсорсинговой кампании.
Что касается деталей, напечатанных на 3D-принтере, я рекомендую печатать на станине принтера и очень хорошо настраивать принтер для небольших отверстий! Для своих отпечатков я использовал углеродное волокно ABS, но практически все должно работать, если печатает с хорошей точностью.
Для завершения сборки корпуса вам потребуются следующие непечатные компоненты:
12 кусочков прозрачной нити PETG или PLA длиной ~6,5 мм и длиной 1,75 мм для использования в качестве световых трубок. Используйте самые хорошие бокорезы или очень острое лезвие брит��ы, чтобы получить лучший результат.
4 винта M3x14 с плоской головкой (ISO10642)
4 длинных термофиксирующих вставки M3x4 мм (например, эти)
Печатная плата из Глазго!
Установите тепловые вставки в нижнюю половину, вставьте световые трубки в верхнюю половину, затем соедините обе половины вокруг печатной платы и скрутите их вместе.

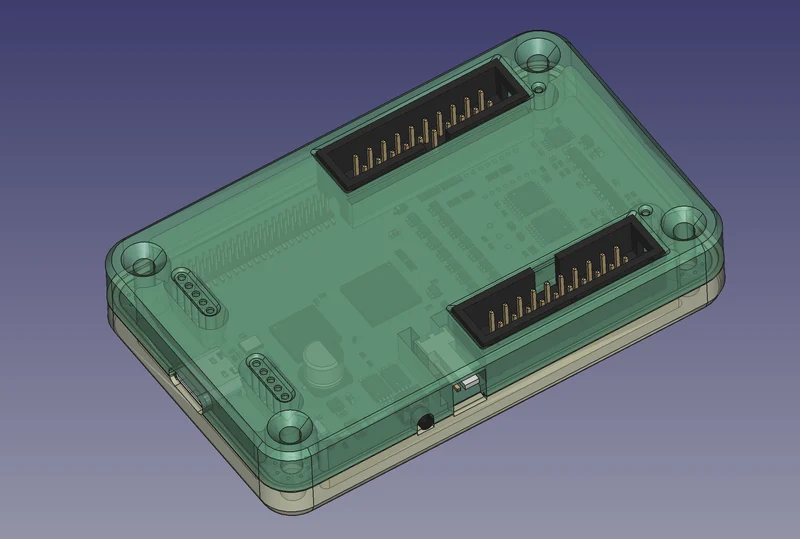

Я включил редактируемый файл FCStd FreeCAD корпуса. Обратите внимание, что это было создано с использованием версии для разработчиков (0.22.0dev.37302). Он может не открываться должным образом в более старых версиях.
