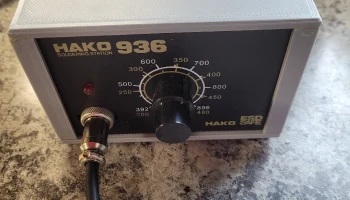

Паяльник Hakko 936 своими руками - нить ABS/ASA........

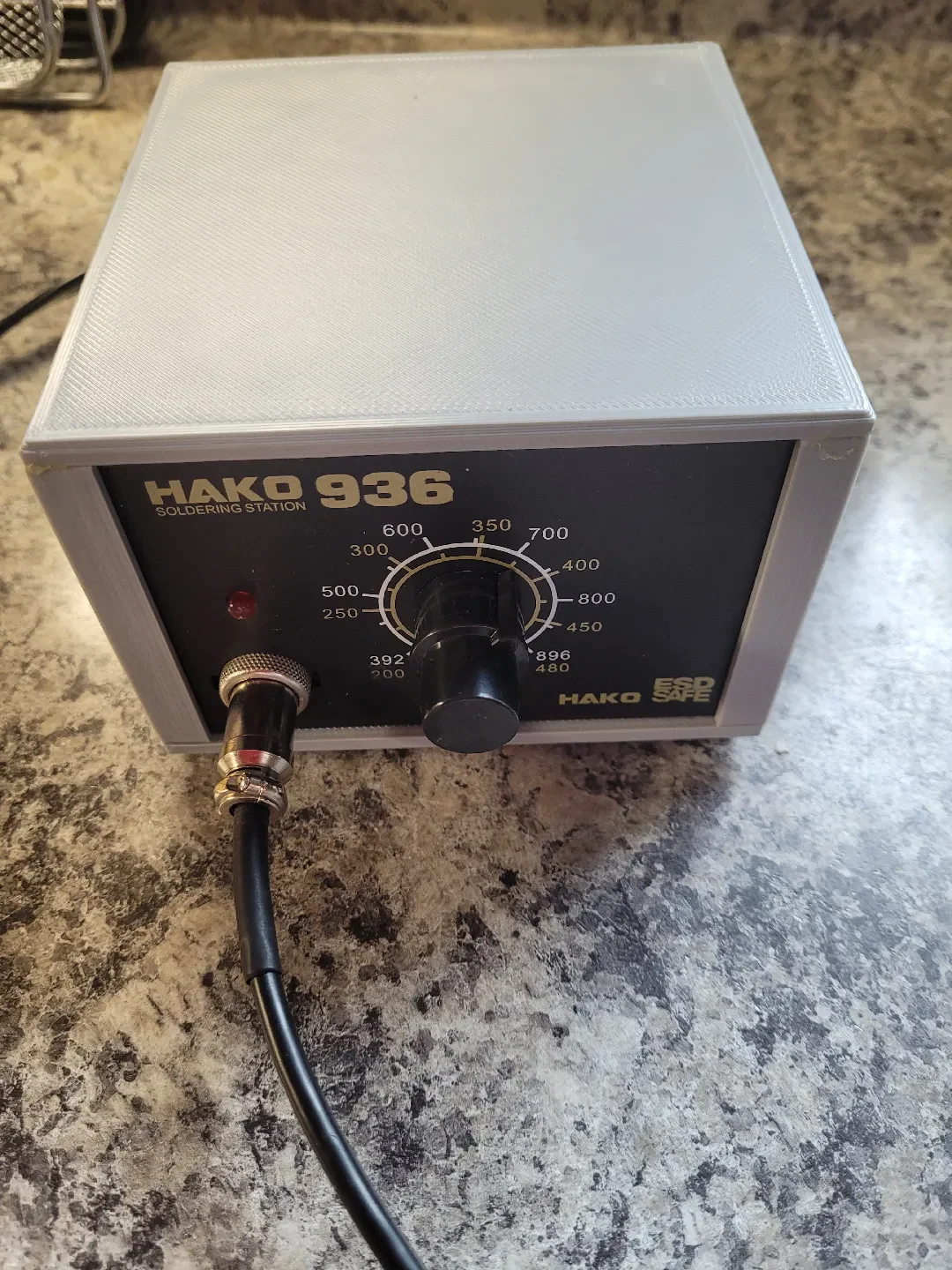

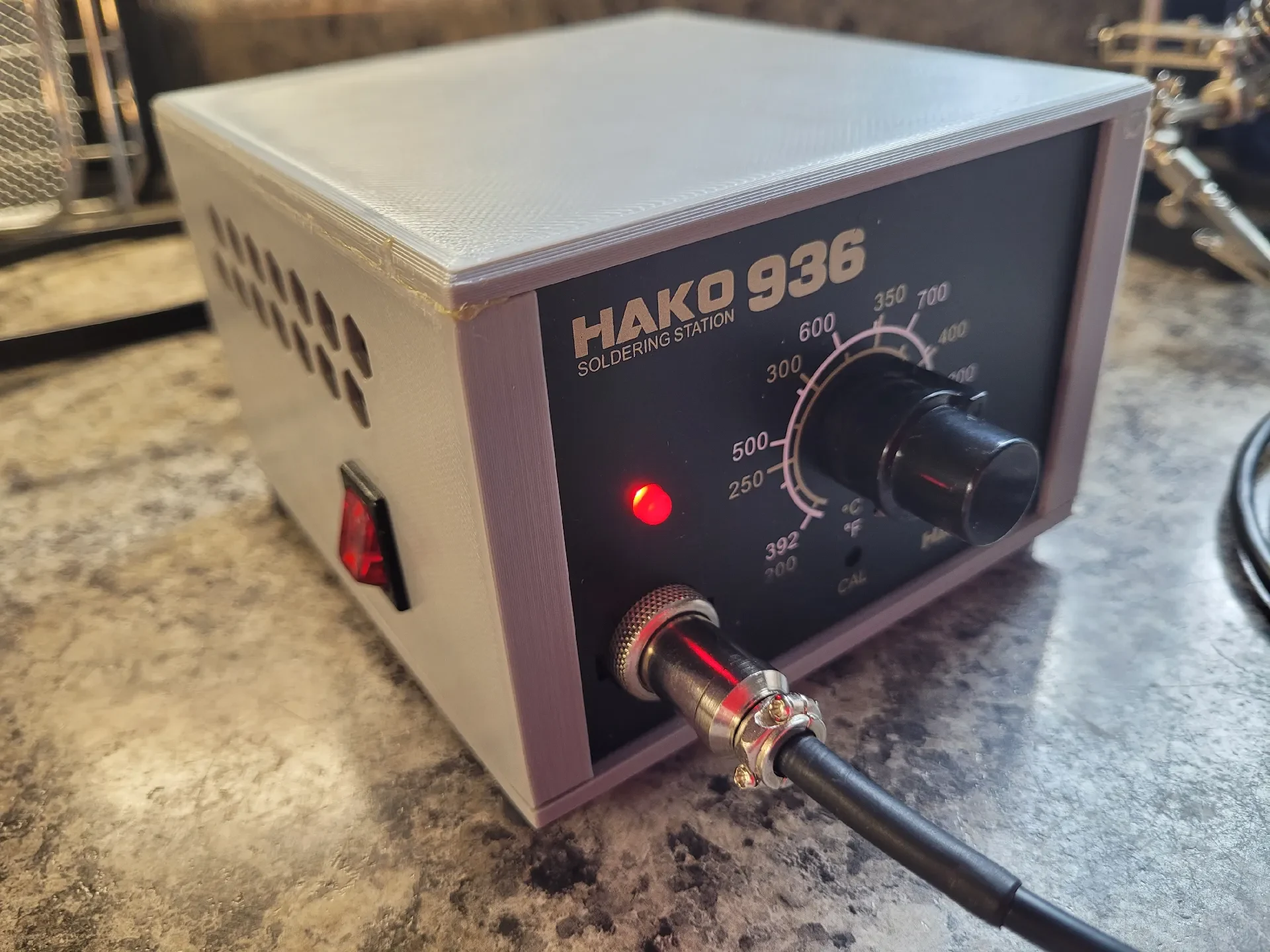

Hakko 936 — это проверенная временем конструкция и множество запасных частей. Я предпочитаю аналоговое управление кнопкам, поэтому я соединил его с трансформатором, который нашел на станции Веллера.

Этот чехол разработан с учетом совместимости с ABS. Вы можете распечатать отдельные панели, чтобы избежать деформации деталей. Или вы можете распечатать их предварительно собранными из PLA, где деформация не является проблемой.

Сборка проста. Боковые панели прикручены к основанию с помощью термофиксирующих вставок. Эти панели имеют прорези для крепления передней и задней панелей. Затем вы приклеиваете верхнюю часть с помощью суспензии ABS, ацетона, эпоксидной смолы, клея CA или соответствующего клея.

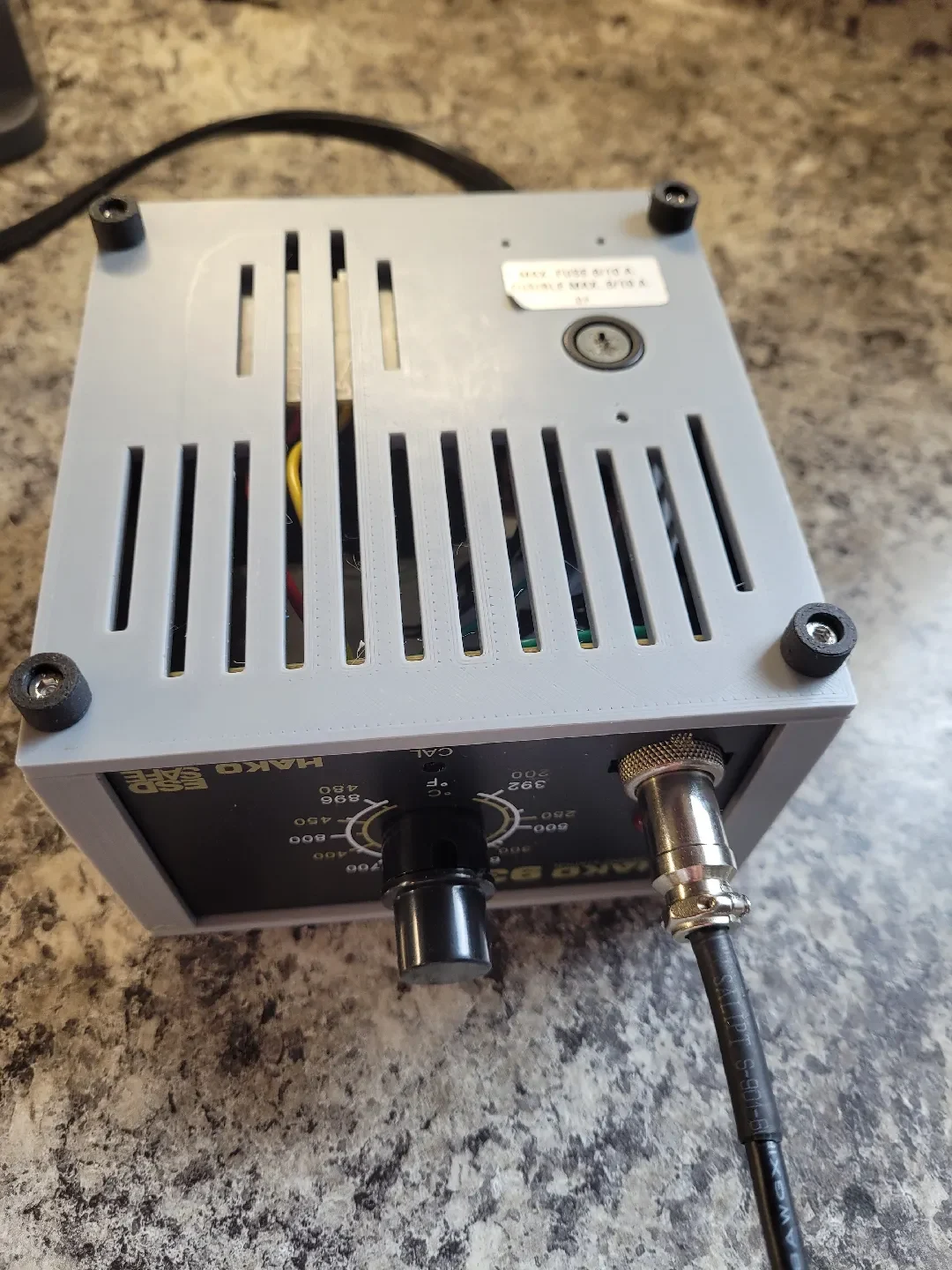

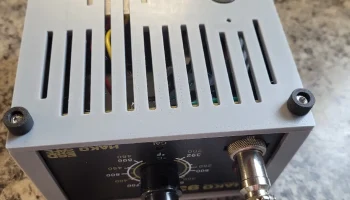

Входящие в комплект ножки скрывают винты, которыми крышка крепится к основанию.

Чтобы завершить проект, получите следующие непечатаемые элементы:

Трансформатор 24В 50ВА
Утюг Хакко A1321
Плата управления Хакко 936.

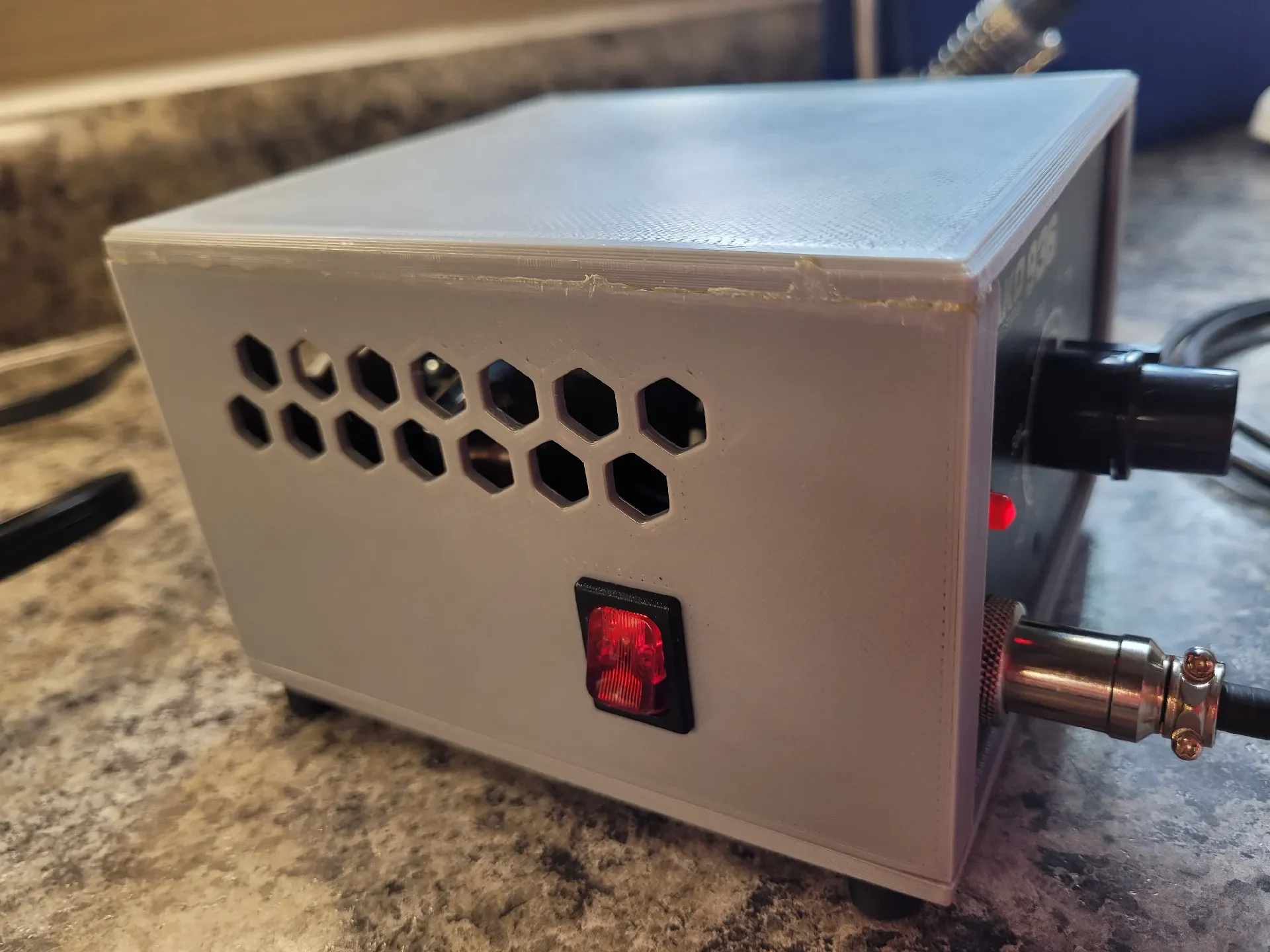

Кулисный переключатель
(Опционально) Предохранитель для защиты трансформатора

Аппаратное обеспечение:

Четыре винта M3 и термофиксированные вставки для креплени�� крышки.
Два шурупа M2,5 для снятия натяжения шнура питания.
Четыре винта М4 для трансформатора

При печати используйте, пожалуйста, более красочную схему, чем серую :)
