Сварщик Hobart G-213 - изолятор своими руками........

Эти детали предназначены для изготовления форм для ремонта сломанных керамических (фарфоровых) изоляторов в балластном резисторе устаревшего сварочного генератора Хобарта. Я использовал их на своем G-213, но, скорее всего, они подойдут и к другим моделям. В оригинальном дизайне использовалось 9 штук, мой дизайн длиннее и требует 6 штук.

Три файла здесь. «Попробуй 3» — это моя конструкция изолятора, которую вы можете использовать для изготовления силико��овой формы самостоятельно. Не используйте эту U-образную деталь в качестве изолятора, так как она расплавится и может не иметь достаточной диэлектрической прочности — используйте ее только для изготовления формы.

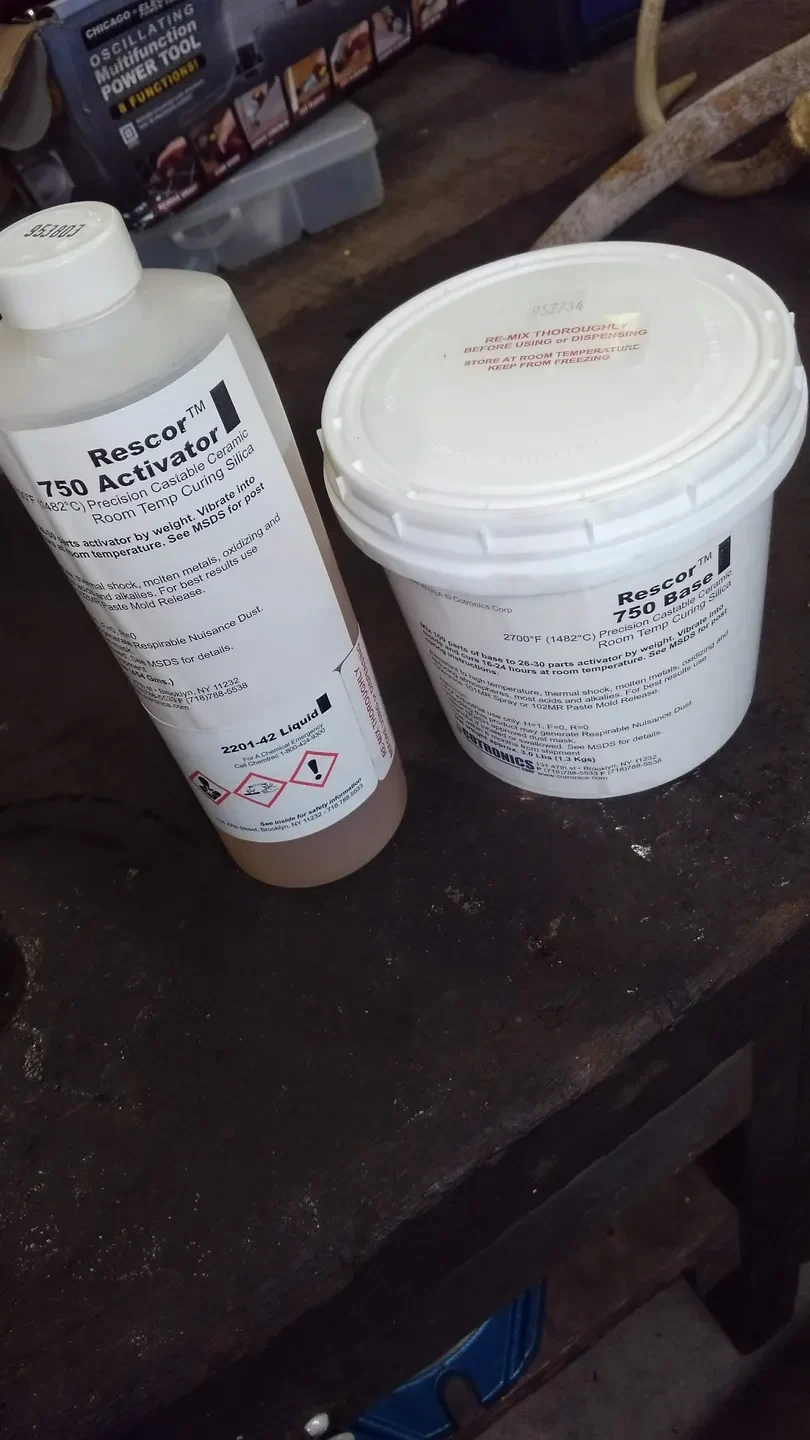

Два других файла — это моя форма. Я использовал PLA и просто расплавил форму с изолятора. Я сделал это для сохранения геометрии и потому, что не создавал в форме уклонов. Я использовал литейную керамику от McMaster-Carr. Я использовал противоударный вариант, который вы можете видеть на картинке. Я рекомендую минимальное заполнение форм, чтобы ограничить отходы и беспорядок после того, как вы расплавите форму.

Используйте на свой страх и риск. Полностью следуйте инструкциям по нанесению керамической смолы. Вибрируйте керамику при заполнении форм, чтобы удалить пузырьки воздуха. Их следует обжигать в печи или аналогичном устройстве. Я рекомендую разрушающее тестирование всех частей.

заменить номер детали AAW2628
