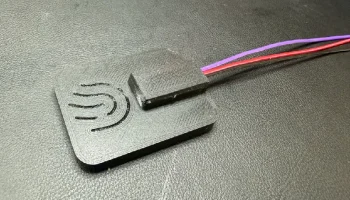

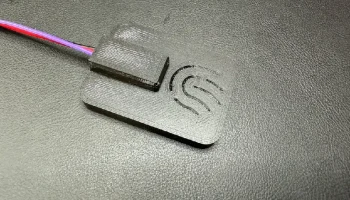

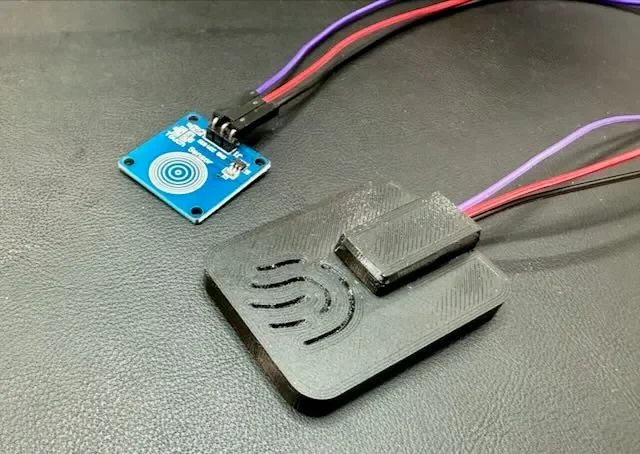

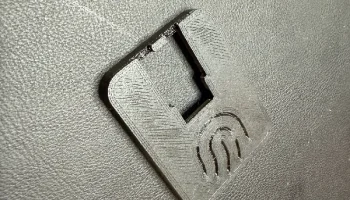

Корпус сенсорного датчика

Мне нужен был простой корпус сенсорного датчика. Возможно, я немного переусердствовал, но мне очень хотелось, чтобы большинство «осязаемых» поверхностей было напечатано на кровати, чтобы они имели приятную отделку. Я также знал, что буду использовать на клеммах разъемы Dupont, поэтому мне хотелось, чтобы что-то «зафиксировало» их на месте, чтобы их нельзя было вытащить. Он должен был работать без инструментов и оборудования и легко печатать несколько штук одновременно.

Вот что я придумал. Как бы я ни старался избегать использования вспомогательных материалов, в итоге у меня получилась конструкция, требующая небольшой поддержки с одной стороны.

Инструкции по печати
Некоторые элементы защелкивающейся геометрии довольно малы, поэтому убедитесь, что ваш принтер настроен, ваша нить сухая и вы печатаете небольшим слоем высотой, которую я рекомендую 0,10 мм.
Я бы также рекомендовал использовать PETG, а не PLA, поскольку для соединения деталей потребуется некоторый изгиб.
Я напечатал 9 из них в Purasment PETG толщиной 0,10 мм, и все они получились почти идеальными.
Верхняя часть корпуса и крышка кабеля должны быть напечатаны в перевернутом вид��.
На вершине будут два небольших моста, которым потребуется поддержка. ПОЖАЛУЙСТА, НЕ ПРОПУСТИТЕ ЭТО. На этих мостах есть небольшие «выступы», которые используются для «скрепления» частей вместе.

Инструкции по сборке

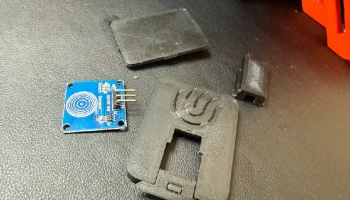

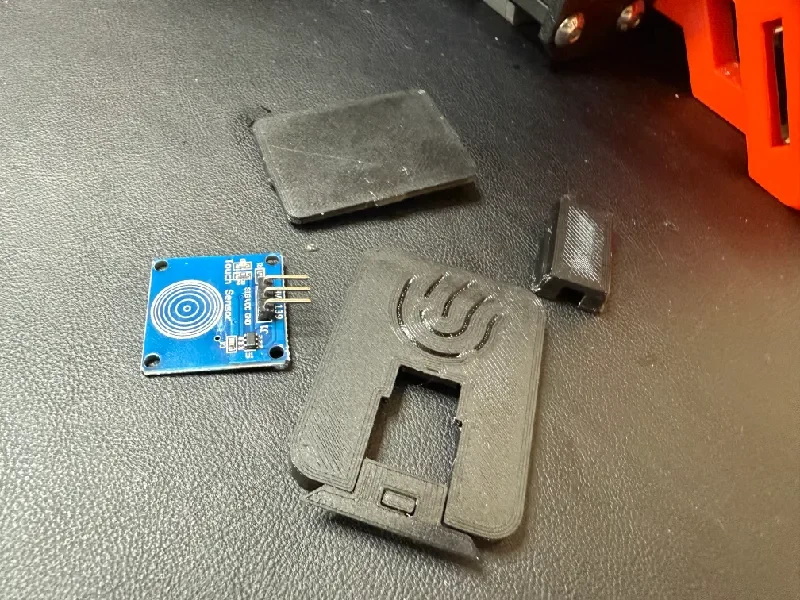

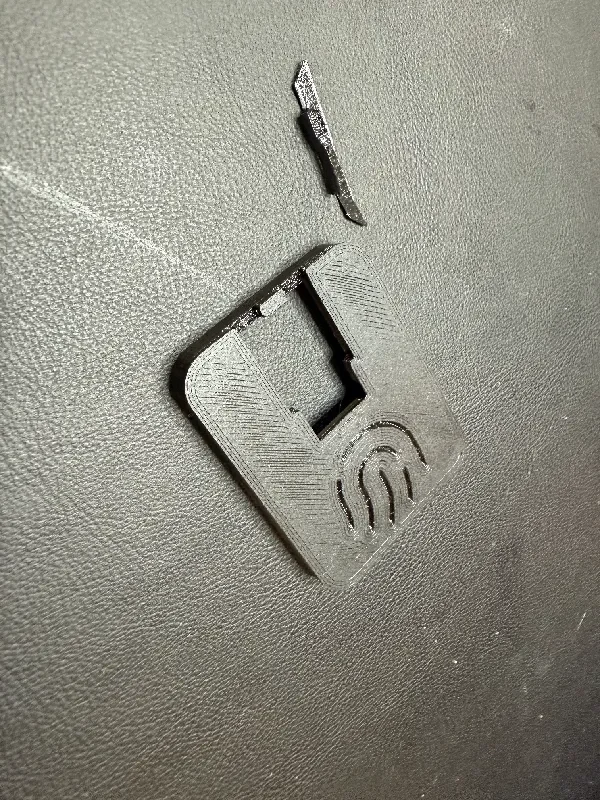

Удалите поддерживающий материал

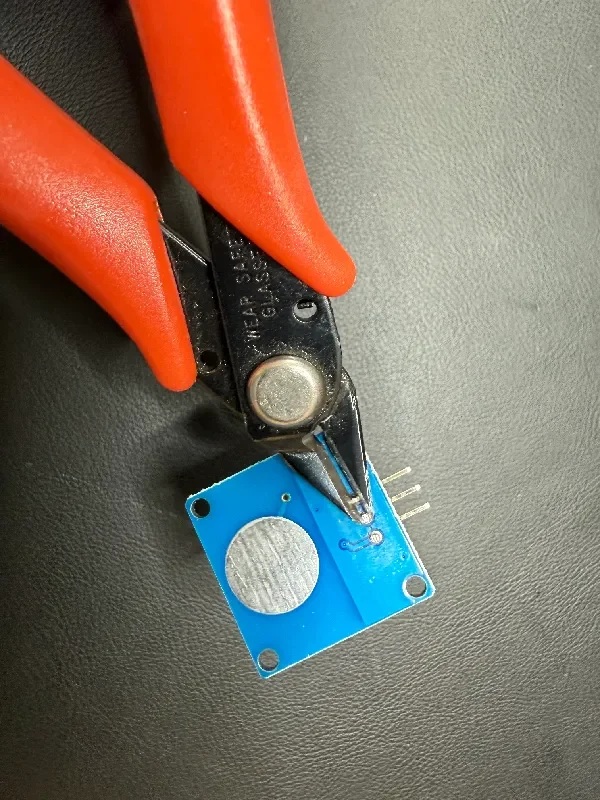

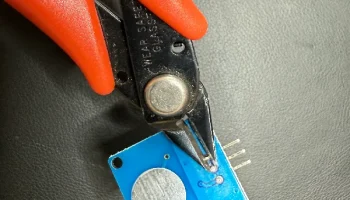

Возможно, будет полезно отрезать нижнюю часть припаянных контактов в нижней ч��сти датчика. В корпусе есть углубления для учета выступов припоя, но некоторые из них были слишком длинными, и датчик не сидел заподлицо.

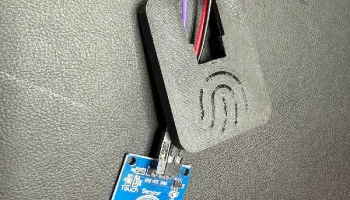

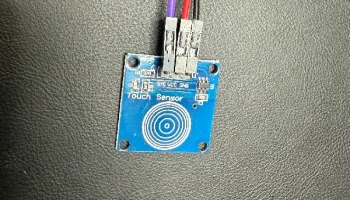

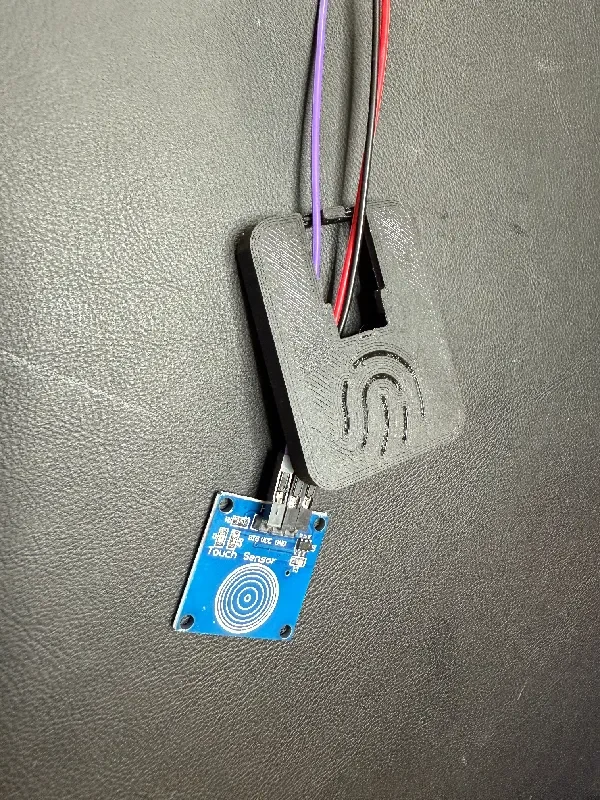

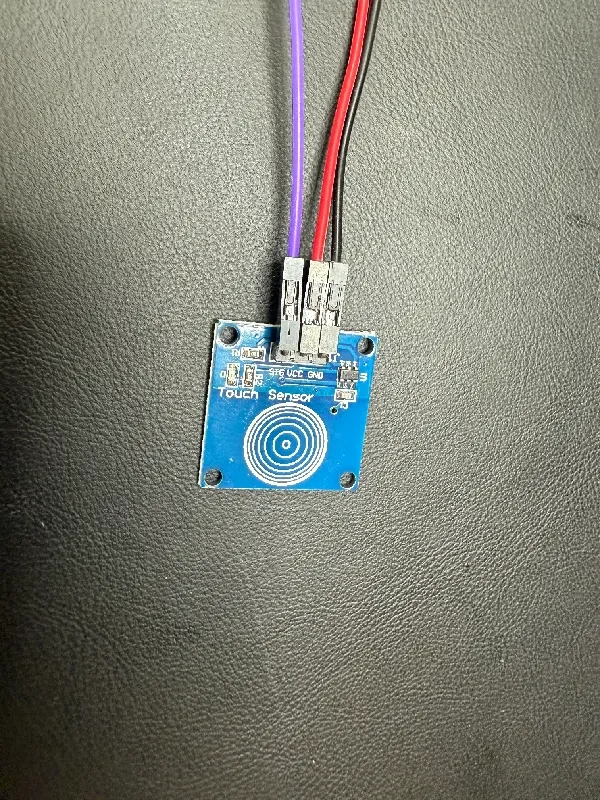

Подсоедините перемычки к клеммам датчика и пропустите другой конец через отверстие в верхней части корпуса.

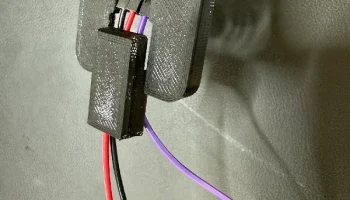

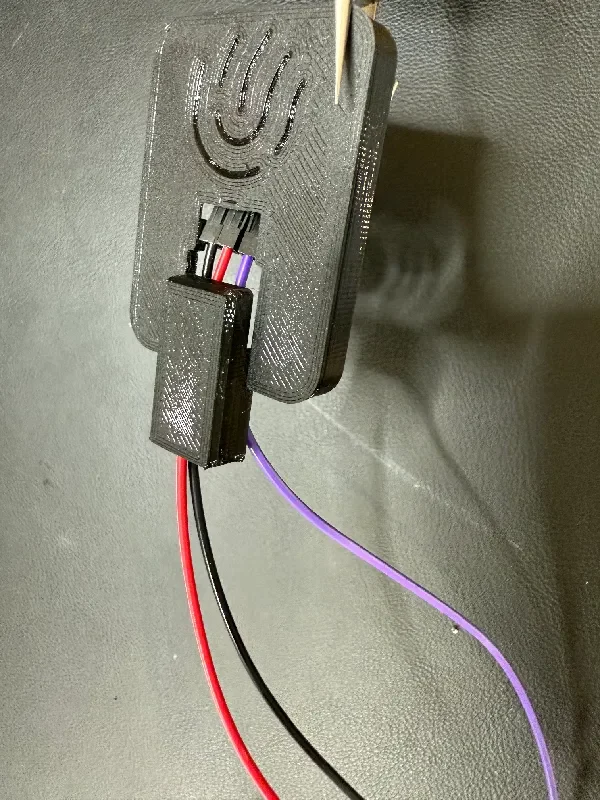

Установите крышку кабеля на место сзади. Для его передвижения предусмотрены наклонные направляющие. Когда деталь встанет на место, произойдет приятный щелчок.
Поместите датчик в нижнюю часть корпуса. Отверстия должны совпадать с небольшими стойками.
Вставьте разъемы Dupont в выемку заднего блока.
осторожно переместите верхнюю часть корпуса на нижнюю часть. Убедитесь, что провода не пережаты и что датчик остается на стойках.

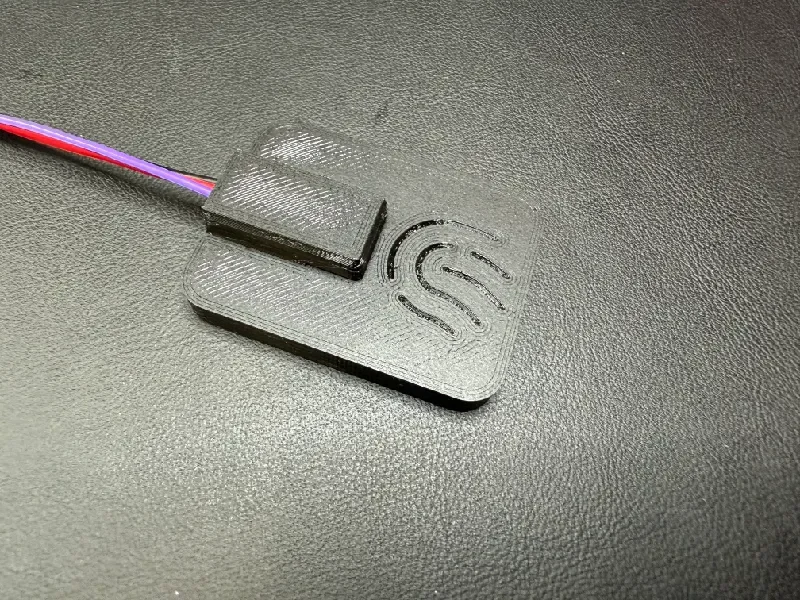

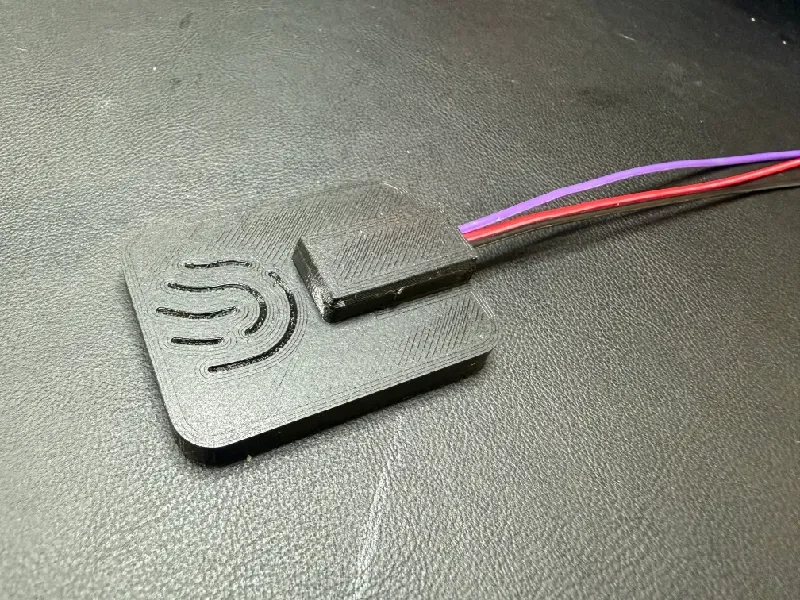

«Соедините» нижнюю и верхнюю части корпуса вместе по всем четырем краям.
А теперь давайте сделаем с ним что-нибудь классное!
