Радиационный щит для метеостанции своими руками........

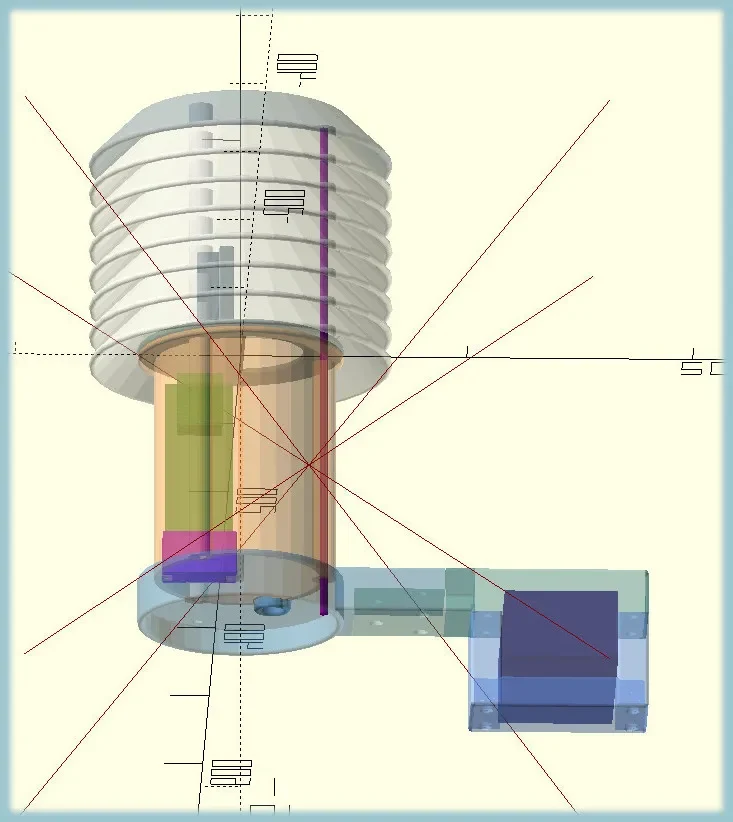

Этот корпус предназначен для установки датчиков окружающей среды/погоды (например, датчиков температуры, влажности и давления воздуха) и вмещает печатную плату размером 3 x 7 см для вспомогательного электронного модуля.

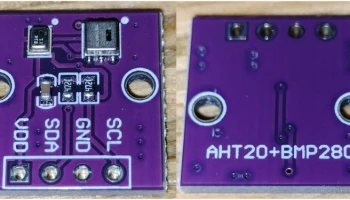

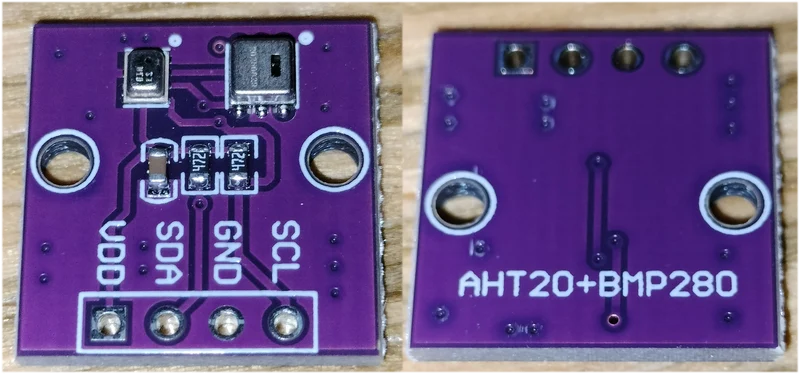

Особенности монтажа датчика специально разработаны для распространенных модулей AliExpress, таких как комбинация AHT20 + BMP280.

Уровень сложности: Продвинутый

Латунные термоклеевые вставки требуют тщательной и точной установки.

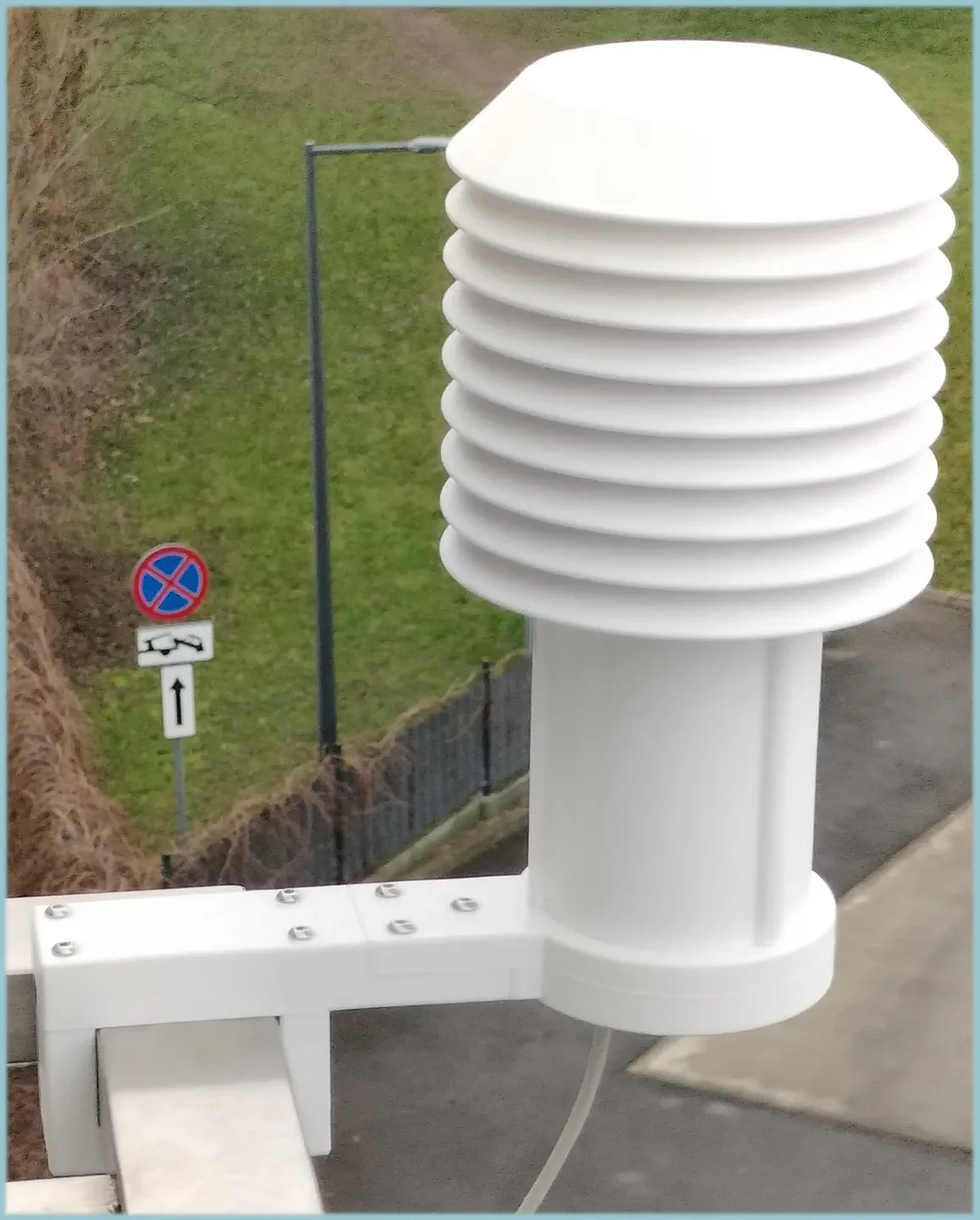

Возможно, существующую конструкцию балюстрады придется перепроектировать в соответствии с вашими потребностями.

Монтаж датчика может потребовать перепроектирования

Предпочтительные настройки печати

Материал: ПЭТ-Г (проверено)

Заполнение: 30% прямолинейное

Периметры: 3 (1,2 мм)

Высота слоя: 0,1 мм

Сплошные слои: 12 (1,2 мм)

Поддерживает: не требуется

Диаметр сопла: 0,4 мм

Необходимые дополнительные компоненты

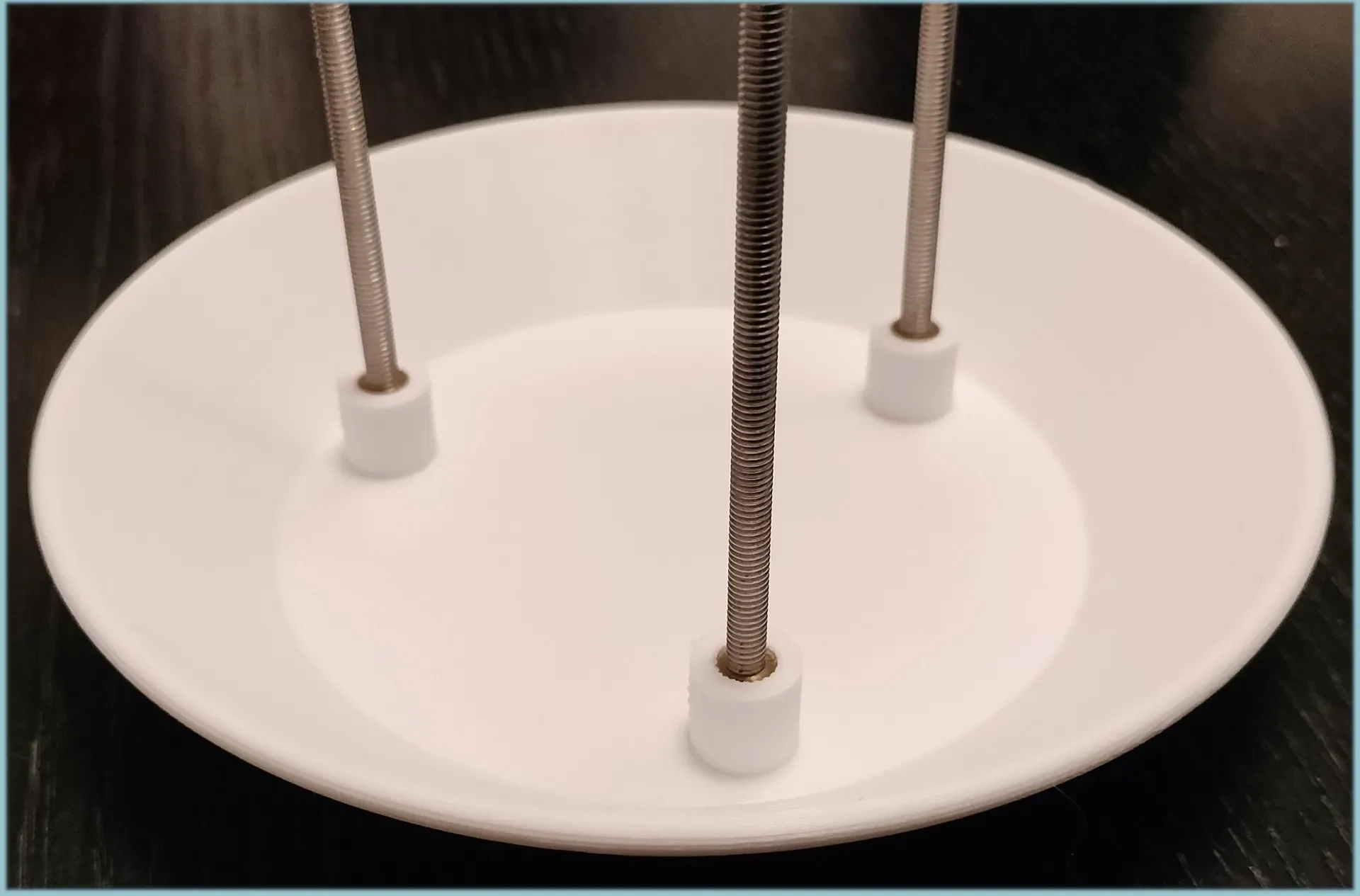

Три стержня из нержавеющей стали M4, 250 мм с полной резьбой

Три плоские шайбы из нержавеющей стали M4

Три гайки М4 из нержавеющей стали.

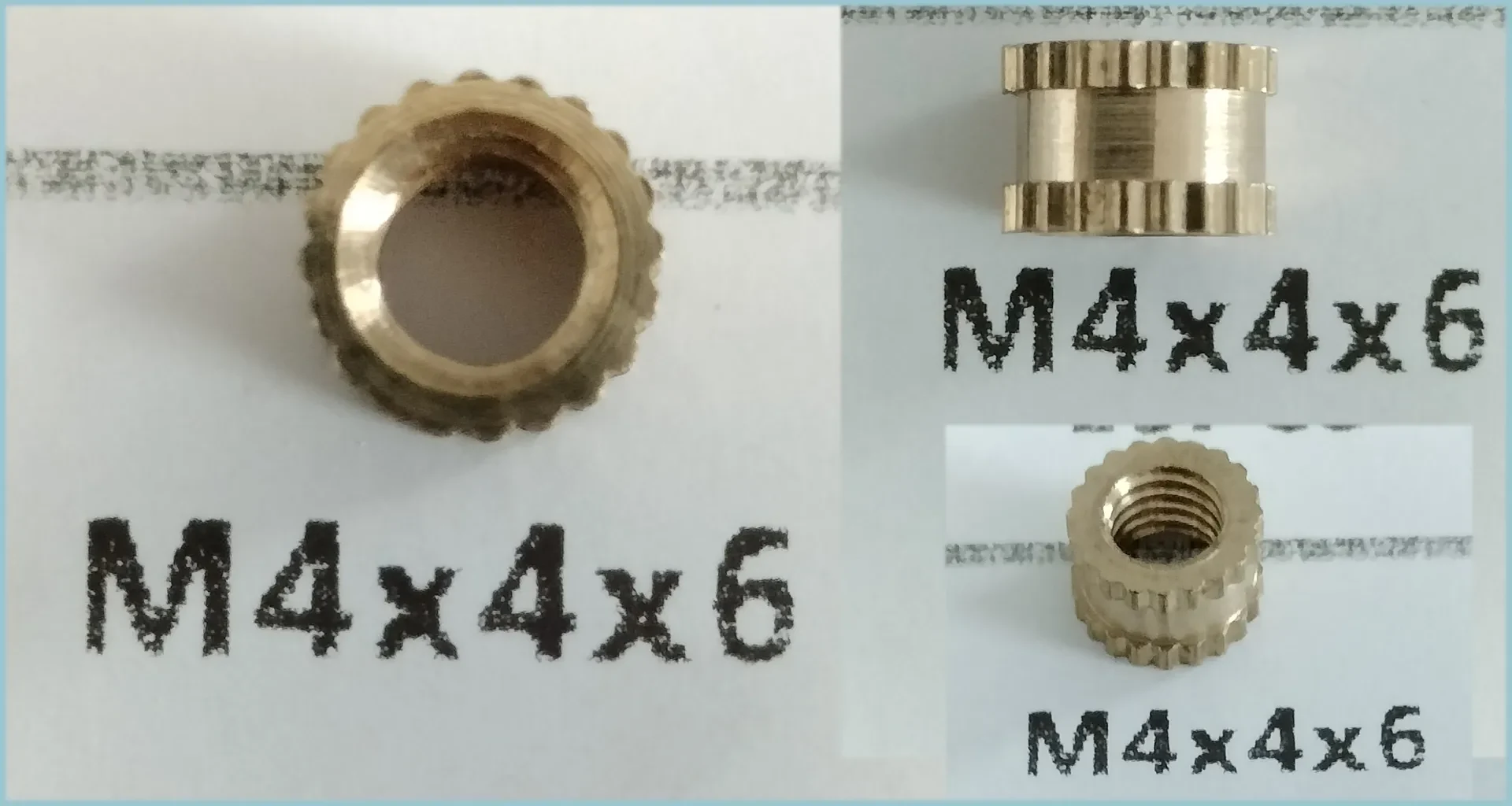

Десять латунных вставок-расплавов M4 x 4 x 6 мм.

Три винта с круглой головкой M4 x 20 мм.

Четыре винта с круглой головкой M4 x 65 мм (для эталонного проекта крепления на балюстраде)

Винты, шайбы и гайки для крепления датчика

Датчики окружающей среды/погоды

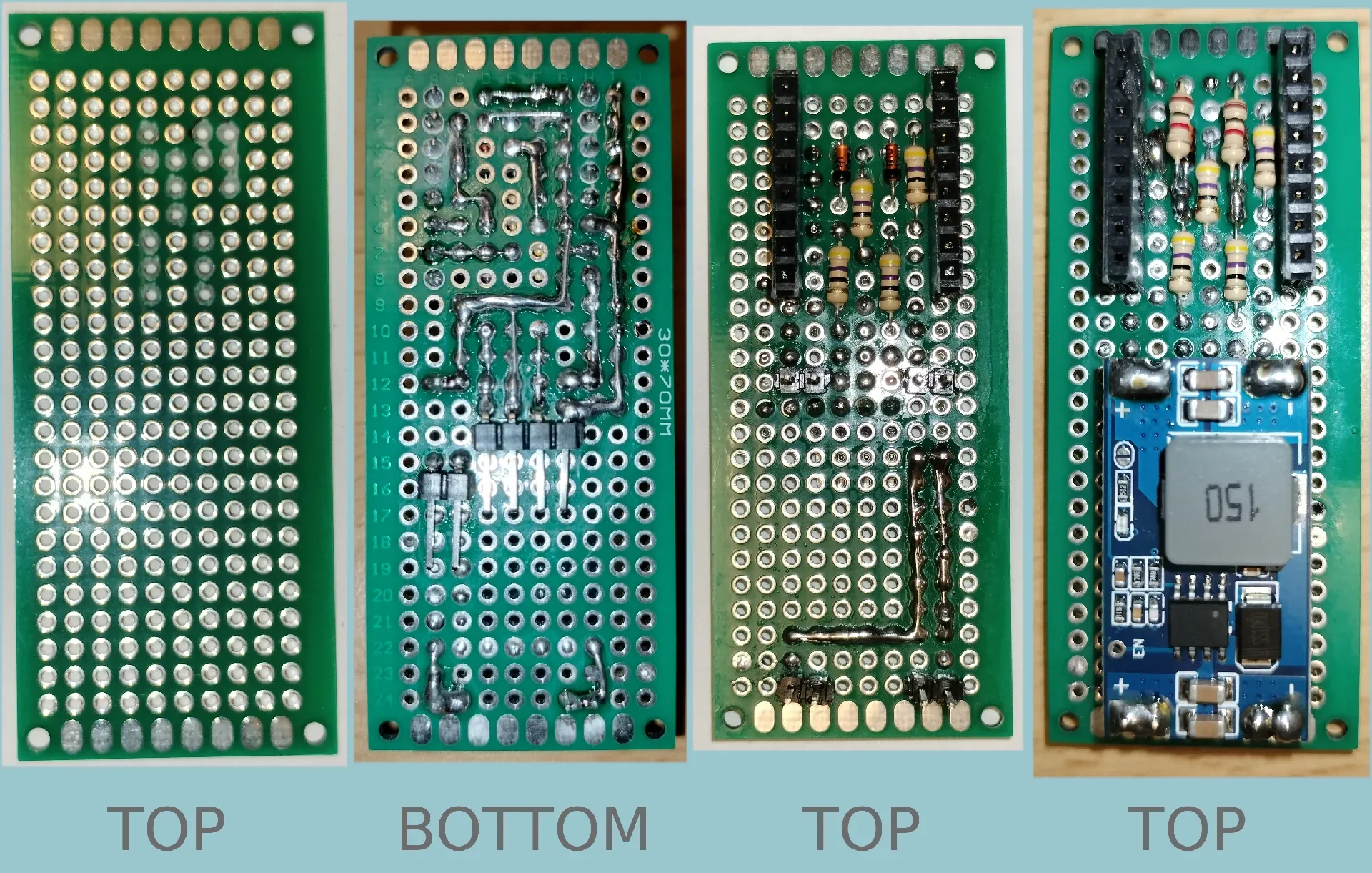

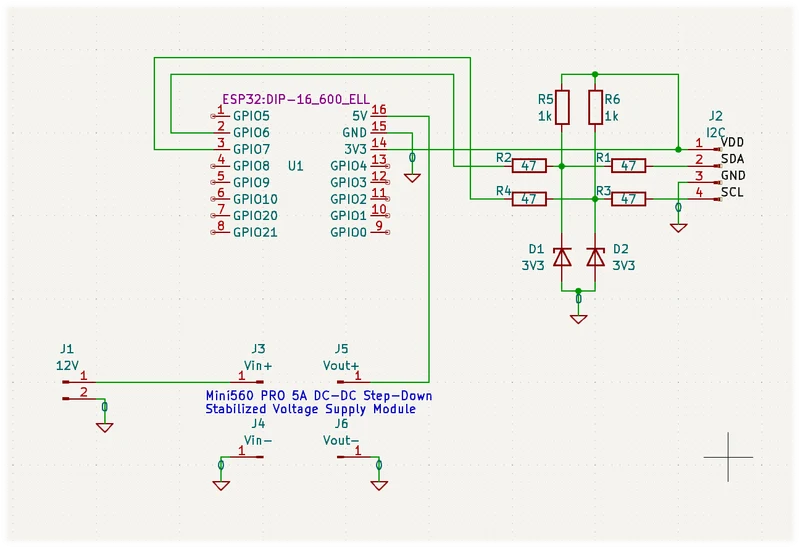

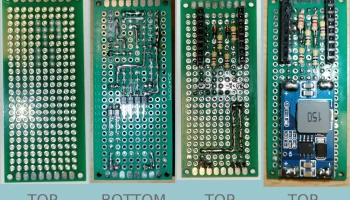

Электронный модуль метеостанции размером 3x7 см (например, ESP32-C3 SuperMini, схема защиты I2C, модуль понижающего стабилизированного источника питания Mini560 PRO 5A DC-DC)

Дополнительные инструменты

Инструмент для установки термофиксированной вставки

Предупреждения!

Не используйте винты с потайной головкой! Используйте только винты с плоской опорной поверхностью (или плоской нижней стороной)!
