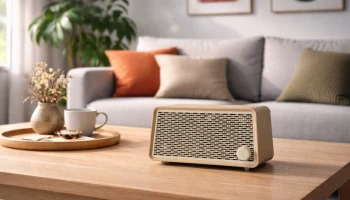

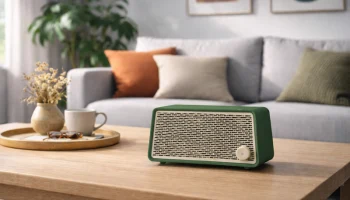

Bluetooth-колонка DIY Project Kitronik 2182

1. Обзор проекта

Целью этого проекта является создание компактного стереодинамика Bluetooth для домашнего или портативного использования, используя:

готовый модуль усилителя Bluetooth,

два полнодиапазонных динамика мощностью 3 Вт,

аккумулятор или питание от USB,

корпус, напечатанный на 3D-принтере.

Дизайн ориентирован на:

простота сборки,

минимальное количество компонентов,

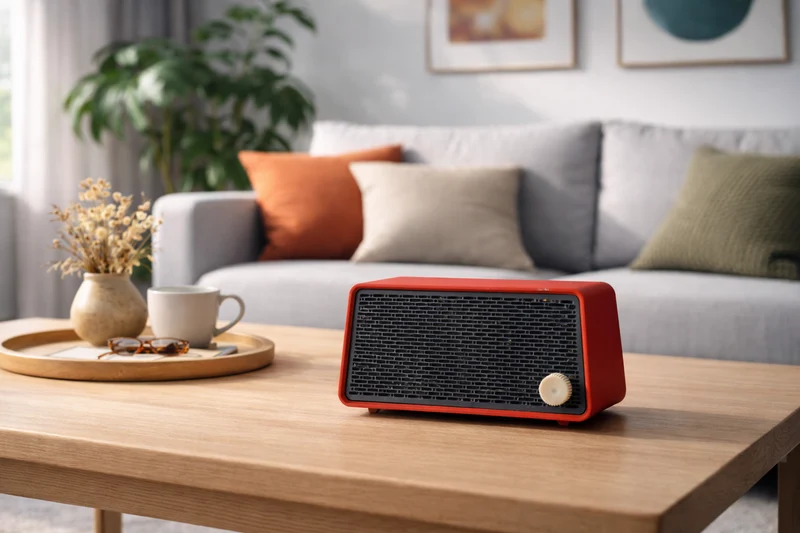

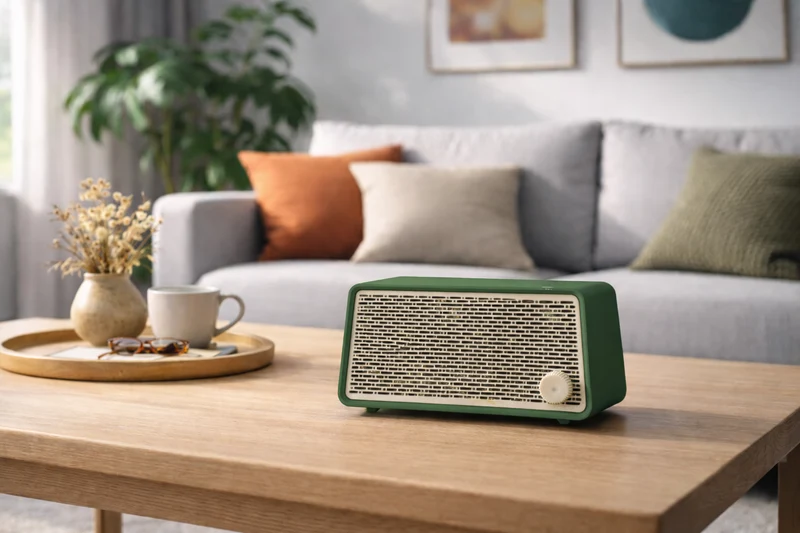

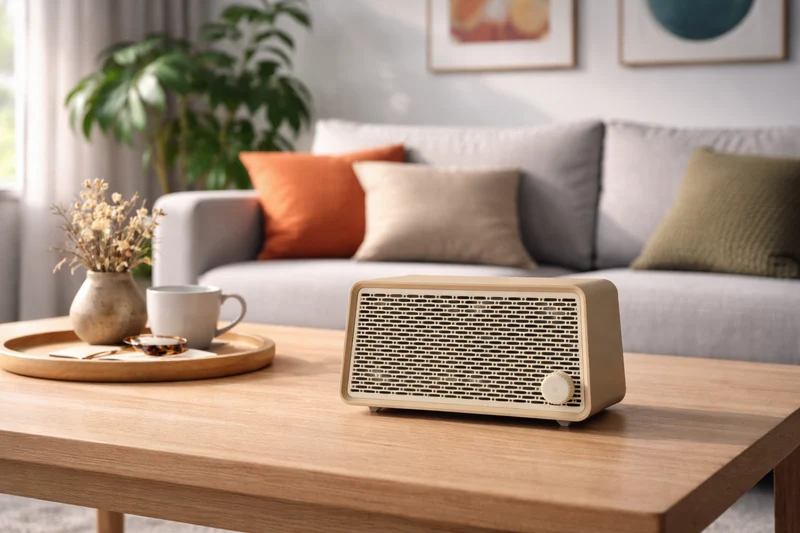

полная кастомизация корпуса (цвет, передняя решетка, ручка).

2. Основные компоненты

2.1 Аудио модуль

Kitronik 2182 — Модуль стереоусилителя Bluetooth

Версия Bluetooth: 4,2

Выходная мощность: 2 × 3 Вт (4 Ом)

Напряжение питания: 3-5 В постоянного тока

Встроенный стереоусилитель класса D.

Автоматическое сопряжение при включении питания

Клеммы: L+, L-, R+, R-, VCC, GND.

Модуль представляет собой полноценное аудиорешение и не требует внешнего ЦАП или усилителя.

2.2 Динамики

2 полнодиапазонных динамика:

Импеданс: 4 Ом

Номинальная мощность: 3 Вт

Диаметр: 40-52 мм (рекомендуется для компактных корпусов)

2.3 Источник питания

Два возможных варианта:

Литий-полимерный аккумулятор 3,7 В,

Питание USB 5 В (блок питания или сетевой адаптер)

Для портативности рекомендуется работать от аккумулятора.

2.4 Дополнительные компоненты

Поворотный переключатель 2-позиционный 2-х контурный — 30 мм (опция)

Крепежные винты M3/M2,5

3. Дизайн корпуса, напечатанный на 3D-принтере

3.1 Конструкция корпуса

Корпус состоит из:

Основная часть

Передняя панель/решетка

Задняя крышка

(Дополнительно) ручка громкости

Рамка динамиков

Особенности конструкции:

закрытая конструкция,

внутренние крепления для динамиков,

стойки для модуля Китроник 2182,

вентиляционные отверстия для усилителя класса D.

3.2 Параметры печати

Материал: PLA (легкий) или PET-G (более прочный).

Высота слоя: 0,2 мм

Заполнение: 15%

Толщина стен: 2 стены

Необходима поддержка для основного корпуса

3.3 Акустические соображения

Внутренний объем: ок. 0,6-1,0 литра

Дополнительное акустическое демпфирование:

тонкая пена

фетровая подкладка

Отверстия в передней решетке предназначены для:

избегать ограничения воздушного потока,

защитить конусы динамиков.

4. Схема подключения

4.1 Аудиоподключения

Динамики подключаются напрямую к выходам модуля.

Не требует пайки

4. Инструкции по сборке

Распечатайте на 3D-принтере все детали корпуса

Крепление динамиков

Закрепите модуль Kitronik 2182 на стойках.

Силовые провода

Установите переключатель (необязательно)

Поместите аккумулятор в держатель (двусторонняя лента).

Закройте корпус задней крышкой

Сопряжение динамика с телефоном или компьютером

5. Сопряжение и работа

Модуль автоматически переходит в режим сопряжения при включении

Отображается как стандартное аудиоустройство Bluetooth.

Запоминает последнее подключенное устройство

Громкость можно контролировать с источника звука

6. Возможности расширения

Индикатор уровня заряда батареи

и т. д....

7. Заявки на проект

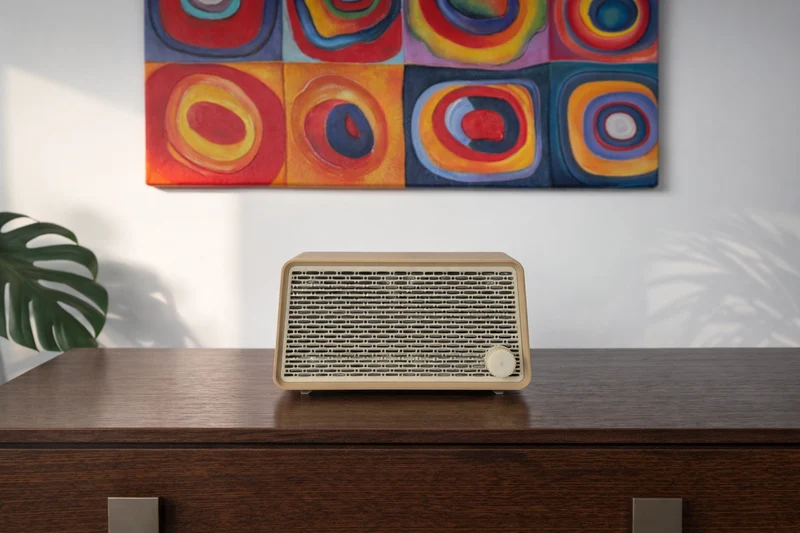

Домашний или настольный динамик

Интернет-радио

Подарочный проект своими руками

Образовательная сборка

Мелкосерийная продукция на заказ

Ориентировочная стоимость всех предметов 20-25 Евро.
