DIY crane

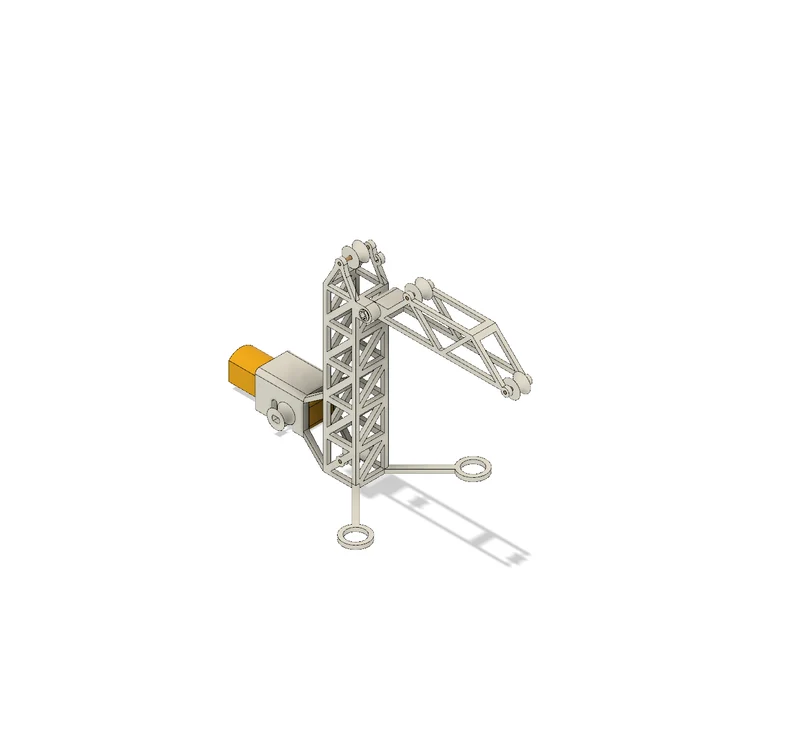

Это простая 3D-модель крана для строительной площадки, в котором для движения используется только один двигатель ТТ (предпочтительно передаточное число 120:1 для высокого крутящего момента).

Высота около 140 мм (14 см).

Он пропускает веревку/аккорд через набор шкивов для подъема объектов.

Для осей шкивов просто вставьте зубочистку в отверстия (фрикционная посадка), а лишние концы отрежьте.

��ля вставки мотора крепежа нет. Просто поднимите основной корпус и наденьте кожух двигателя на двигатель. (Для простоты сборки).

Шкив двигателя насажен с трением на вал двигателя.

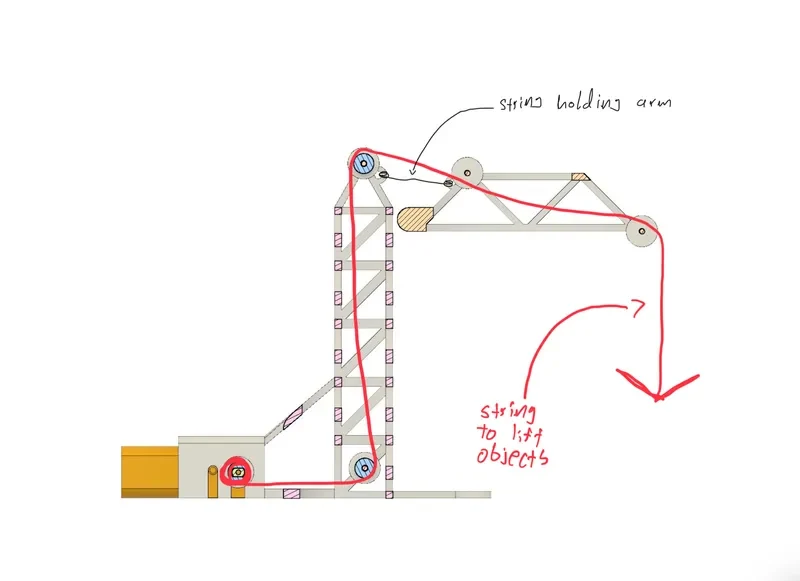

Это порядок вставки веревки через набор шкивов:

Привяжите веревку к шкиву двигателя → под 1-м шкивом → слева от самого верхнего шкива → под следующим шкивом → над последним шкивом

Для пояснения посмотрите на изображение сборки.

Кроме того, чтобы удерживать руку вверх, прикрепите веревку, соединяющую два крючка в верхней части модели.

Необходимые материалы:

Стандартный двигатель TT x 1: предпочтительно передаточное число 120:1 для высокого крутящего момента.

Аккумулятор x 1: подойдет любой дешевый аккумулятор.

Дополнительно: Переключатель x 1: вы также можете просто инвертировать поток электричества, переключая провода + и — на двигателе, чтобы поднимать или опускать предметы.
