Масштабируемый камерный обогреватель своими руками........

Этот нагреватель камеры был разработан для принтера Elegoo Centauri Carbon для печати ABS, ASA, PA6 и другими пластиками. Однако его можно использовать с любым принтером, имеющим достаточно внутреннего пространства в камере.

Нагреватель работает от напряжения 220 В переменного тока, а вентилятору требуется 24 В постоянного тока. Для обеспечения независимого электропитания и большей универсальности был реализован внешний блок с минитрансформатором 24В и модулем контроля температуры 220В. Модуль контроля температуры управляет трансформатором.

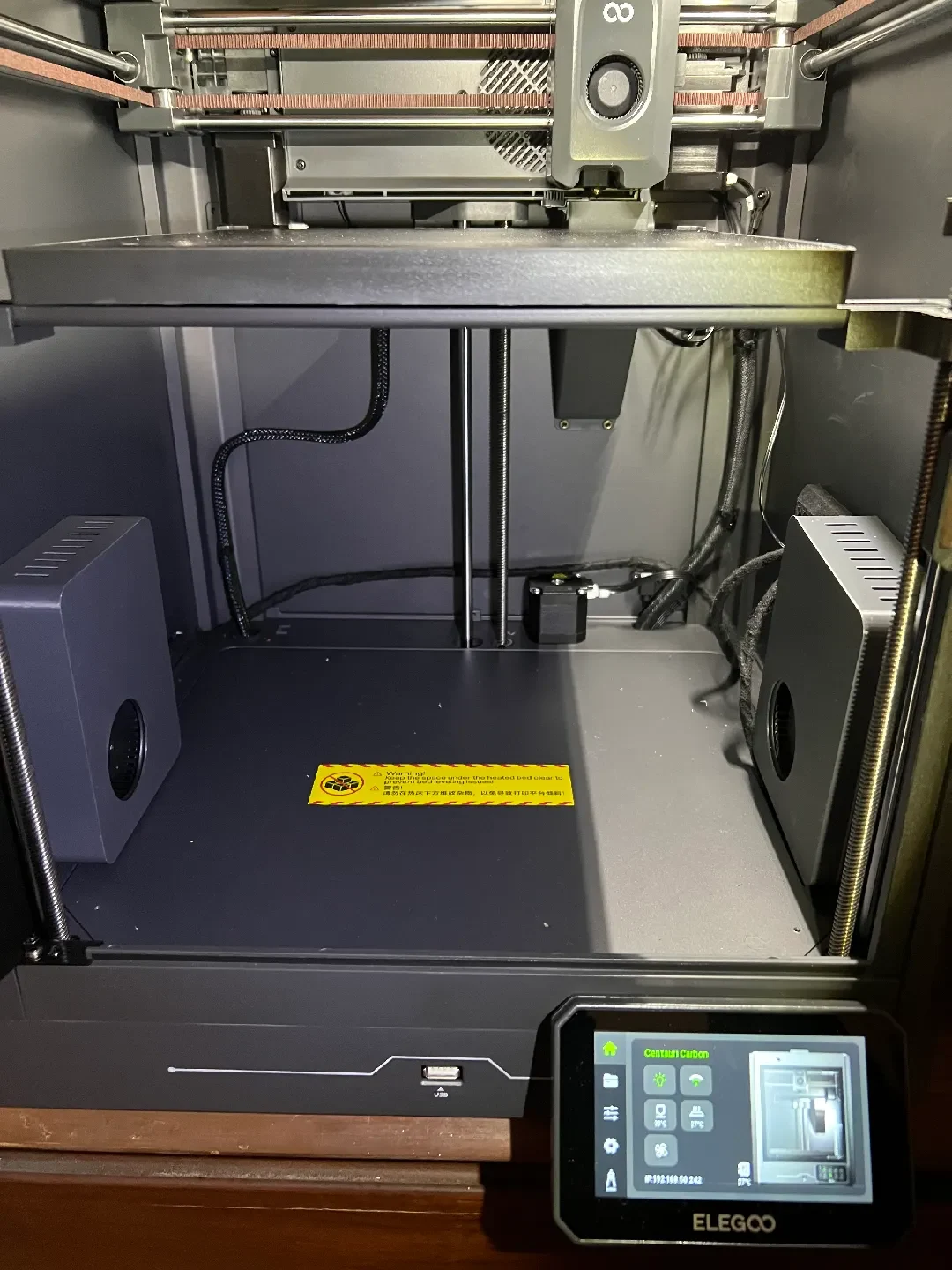

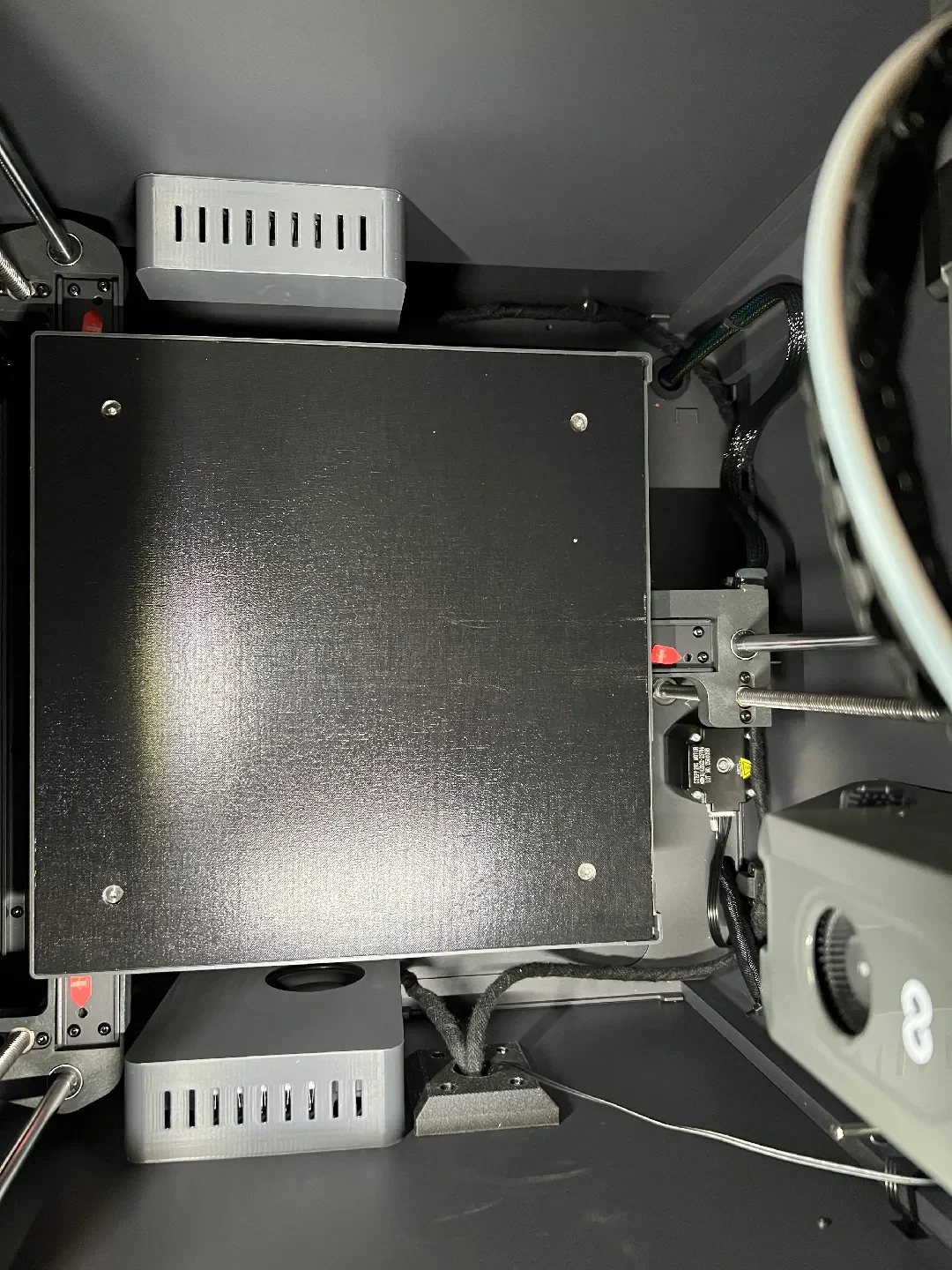

Если одного нагревателя недостаточно для оптимального обогрева камеры, к одному модулю контроля температуры можно подключить несколько нагревателей. Принтер Centauri Carbon вмещает три нагревателя (в будущем планирую уменьшить размер нагревателя до четырех). Однако, по моему мнению, двух нагревателей достаточно для поддержания температуры в камере 60°C п��и использовании совместно с подогреваемым слоем.

Для крепления нагревателя к корпусу принтера в заднюю крышку вставляются магниты 8х2 (я использовал по два магнита на отверстие), а крышка крепится к корпусу винтами.

Электрическое подключение простое: нагревательные элементы подключаются к входу 220 В переменного тока трансформатора, а вентиляторы — к выходу 24 В постоянного тока. Трансформатор управляется ��одулем контроля температуры. Схема подключения модуля включена в документацию модуля.

!!! ВАЖНЫЙ!!! Все электромонтажные работы должны выполняться квалифицированными специалистами с соблюдением процедур и стандартов техники безопасности.

Чтобы проложить кабели внутри принтера, я использовал отверстие для держателя нити, заменив крепление катушки на это https://www.printables.com/model/1446045-elegoo-centauri-carbon-spool-mount-passthrough.

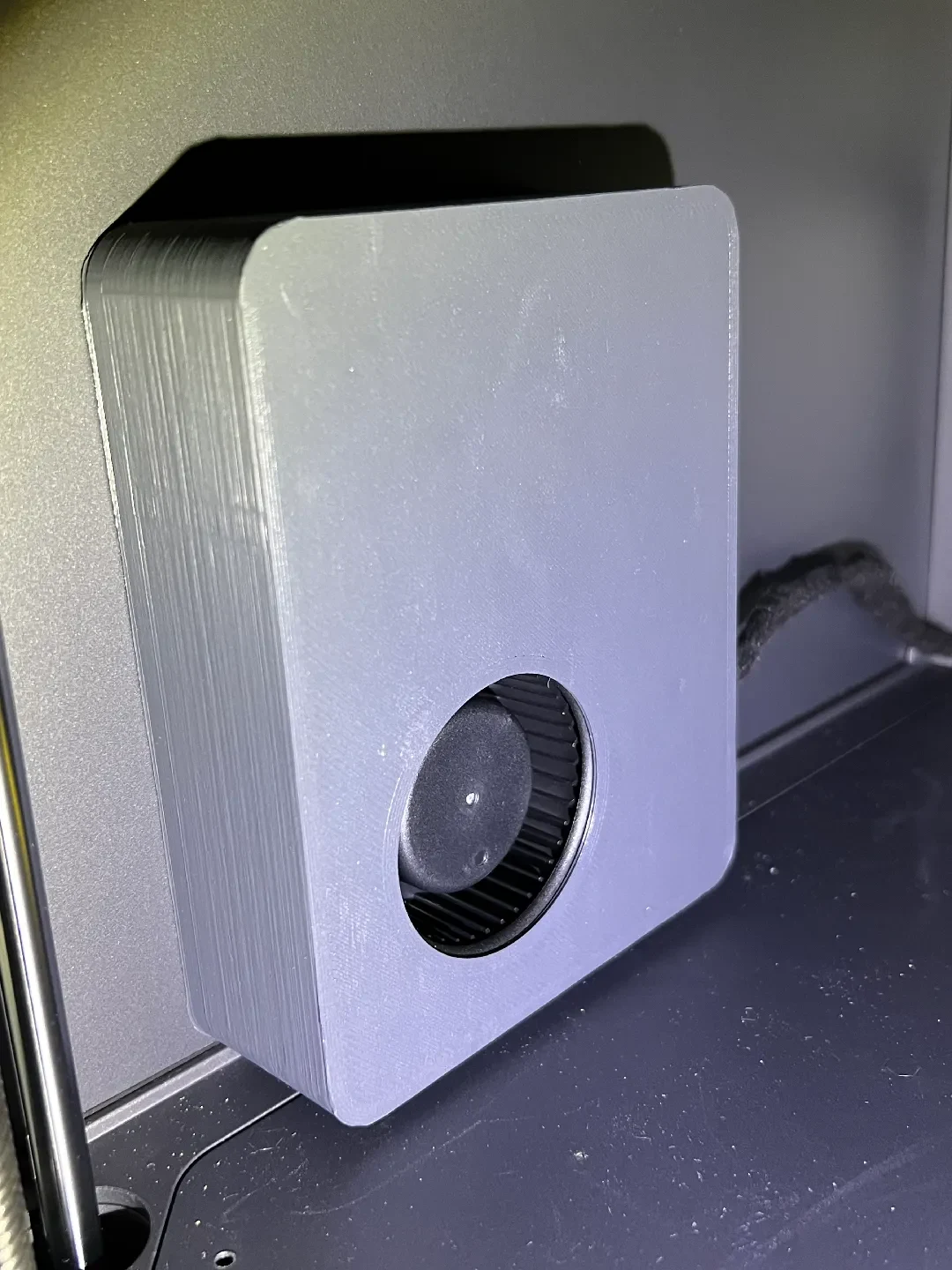

Камерный нагреватель:

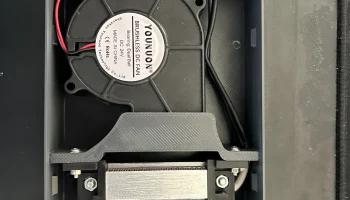

нагревательный элемент: 100 Вт (220 В) https://es.aliexpress.com/item/1005007381830394.html

вентилятор: двойной шар 24 В 7530 https://es.aliexpress.com/item/4001105561056.html

размеры: 112x140x40 мм

магниты: 8х2 https://es.aliexpress.com/item/1005009327234616.html

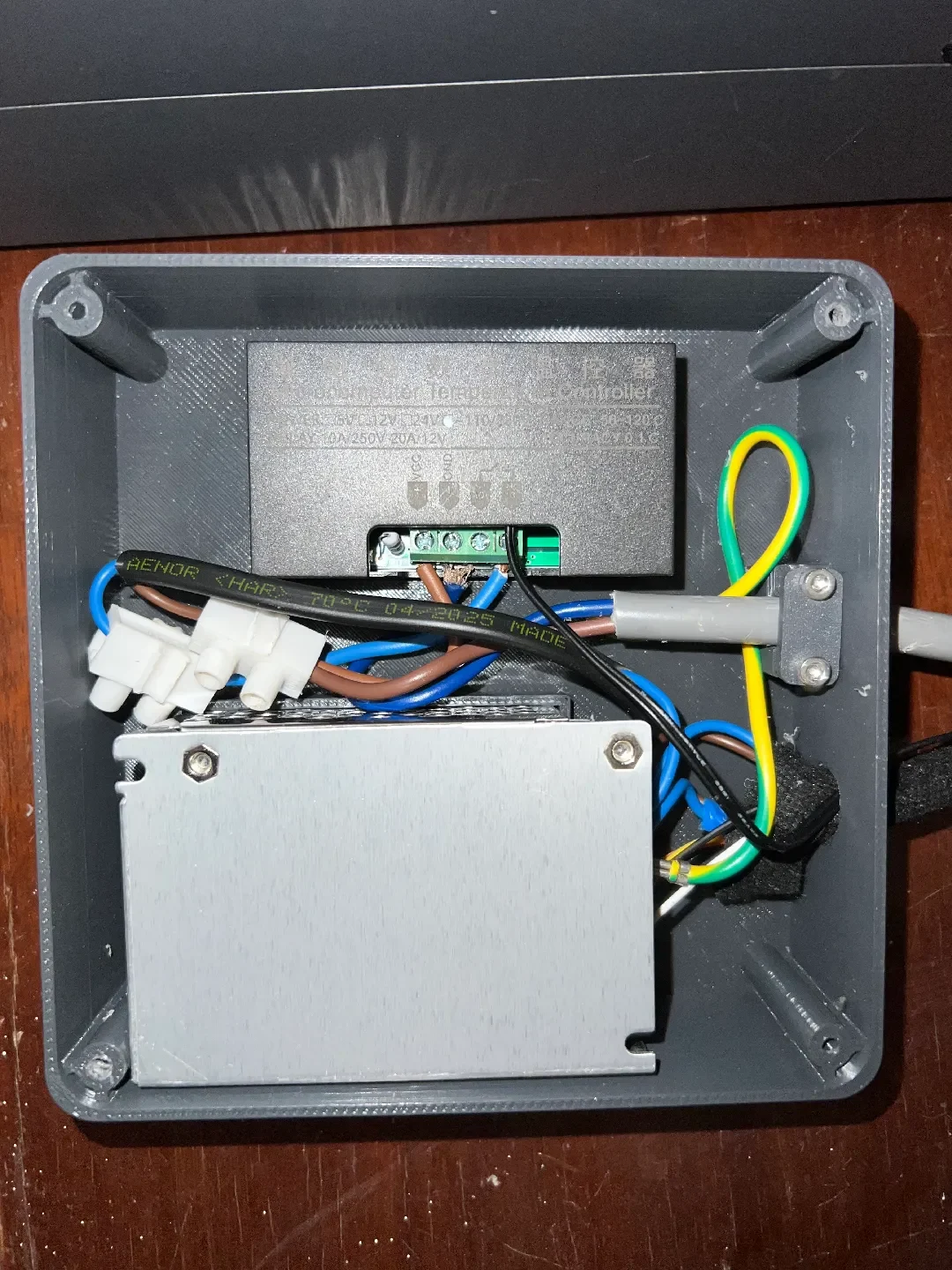

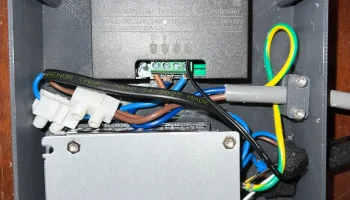

Блок контроля температуры и питания:

модуль контроля температуры: 110-220В https://es.aliexpress.com/item/1005001336008467.html

блок питания для вентиляторов: 24В 2А 85х58х33 мм https://es.aliexpress.com/item/33051556213.html
