Ключ-карта Lexus своими руками

Я давно хотел ключ-карту Lexus для своего GS 300 S19 2005 года выпуска, но их практически невозможно найти в Европе. Поэтому я сделал один сам.

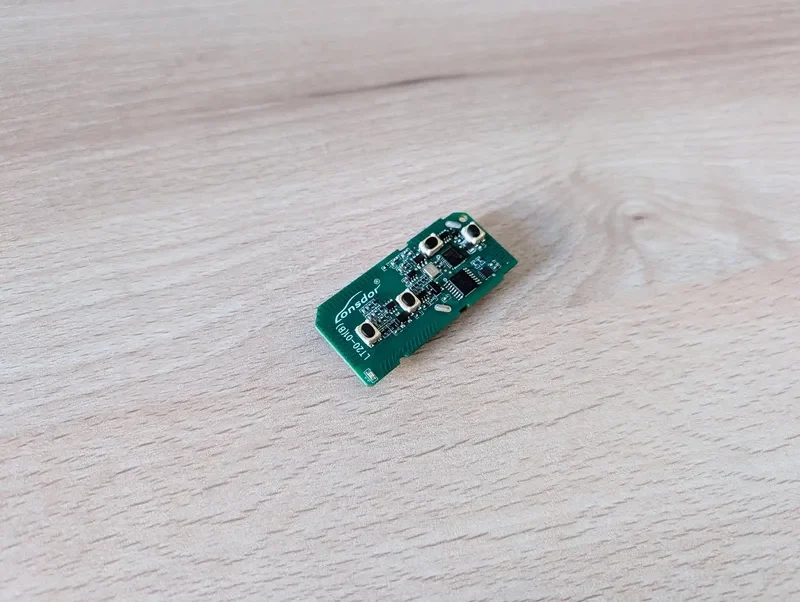

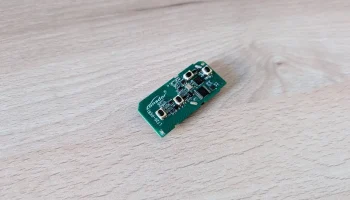

Я использовал внутренние компоненты уже имеющегося у меня смарт-ключа вторичного рынка. Покопавшись в Интернете, я обнаружил, что большинство ключей вторичного рынка Toyota и Lexus на AliExpress/eBay производятся в Lonsdor и относятся к серии LT20. Мой смарт-ключ — LT20-01, и файлы, которые я загружаю, созданы специально для этой формы платы. Но его можно легко модифицировать, чтобы он соответствовал другим платам LT20 или другим платам с аналогичной компоновкой/формой. Использование оригинального ключа может сработать, но в зависимости от модели он может иметь разную раскладку и требовать другого дизайна.

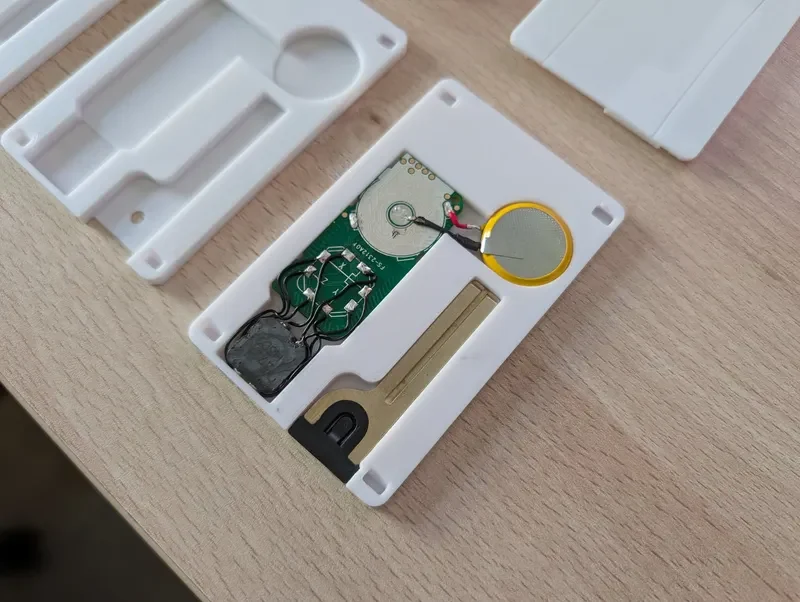

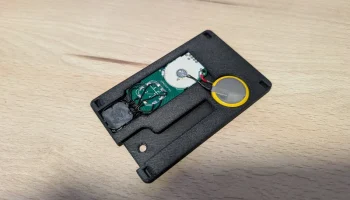

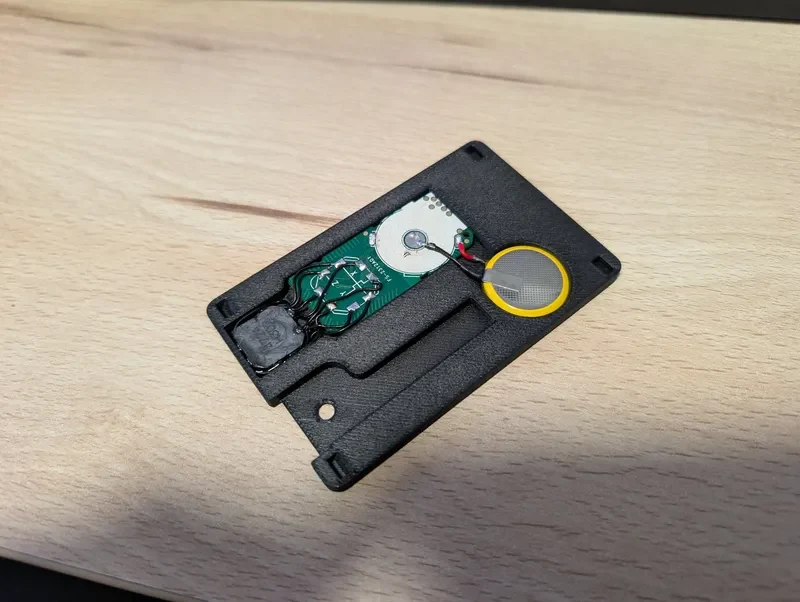

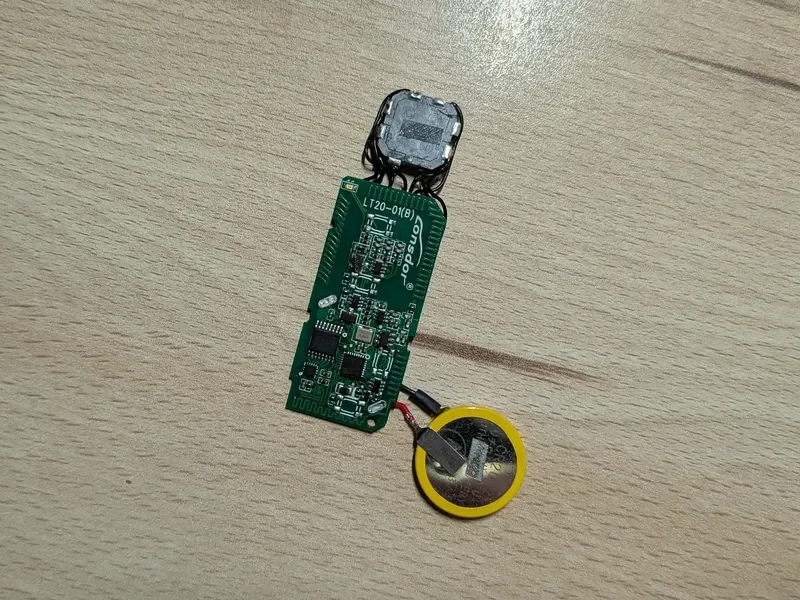

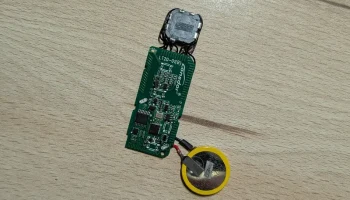

Чтобы сделать плату как можно тоньше, я удалил кнопки и держатель батарейки. Я также отпаял RFID-модуль и снова подключил его очень короткими тонкими проводами, чтобы он располагался рядом с платой. В качестве аккумулятора я использовал CR2032 с кабелями, которые припаял к плате.

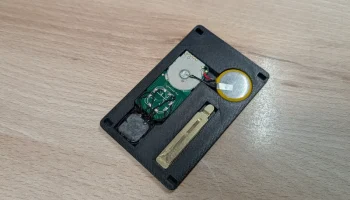

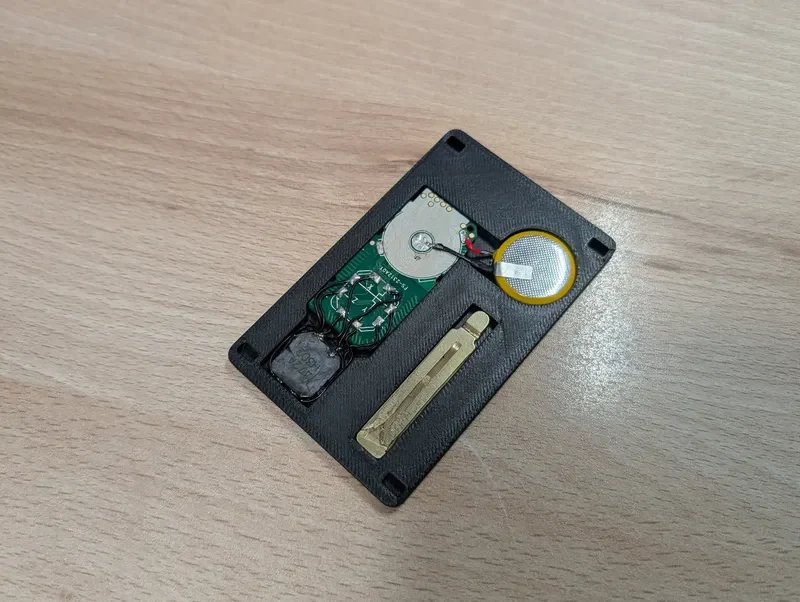

Я разработал футляр для оригинального тонкого аварийного ключа, такой же, как и оригинал, но мне пришлось сделать вторую версию, поскольку замки моего GS 2005 года выпуска допускают только двусторонние ключи. Я думаю, что Lexus использовал односторонние ключи с 2007 года. Вторая версия сохраняет стандартную двустороннюю TOY40? лезвие внутри корпуса, которое я извлек из корпуса, вытолкнув штифт в ручке.

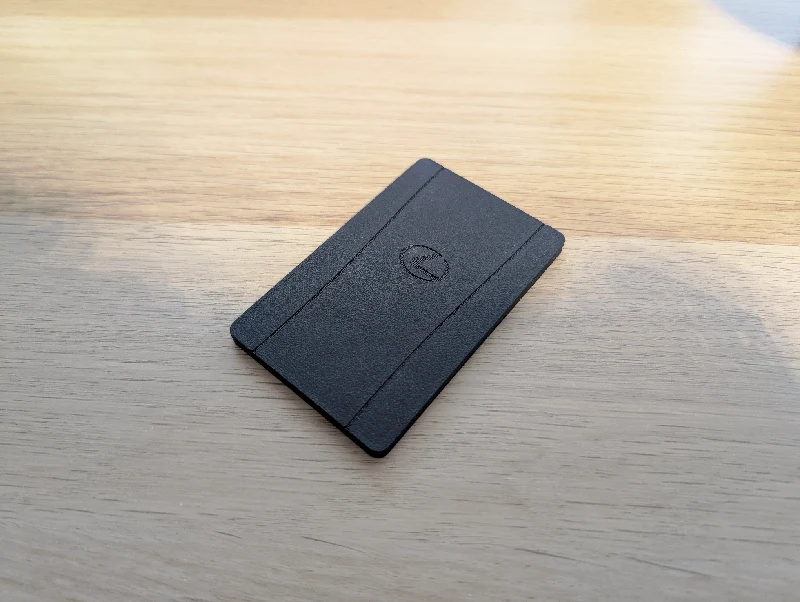

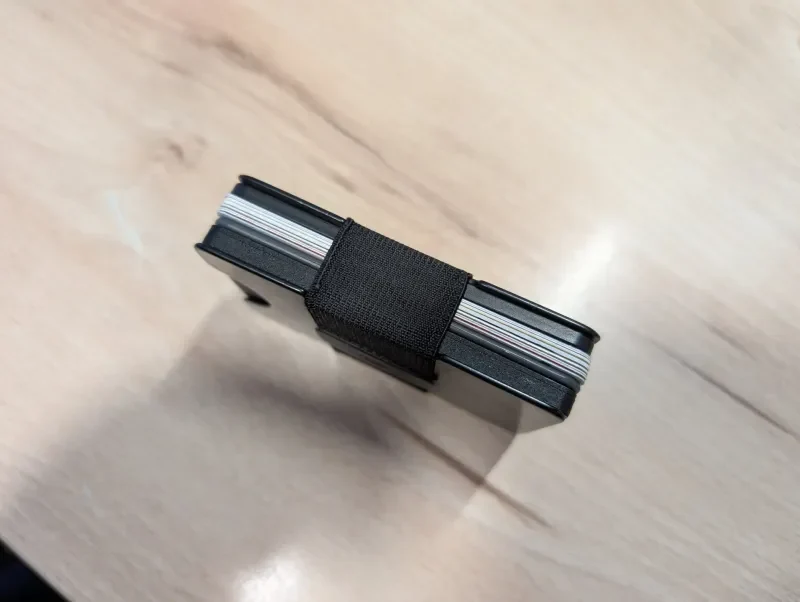

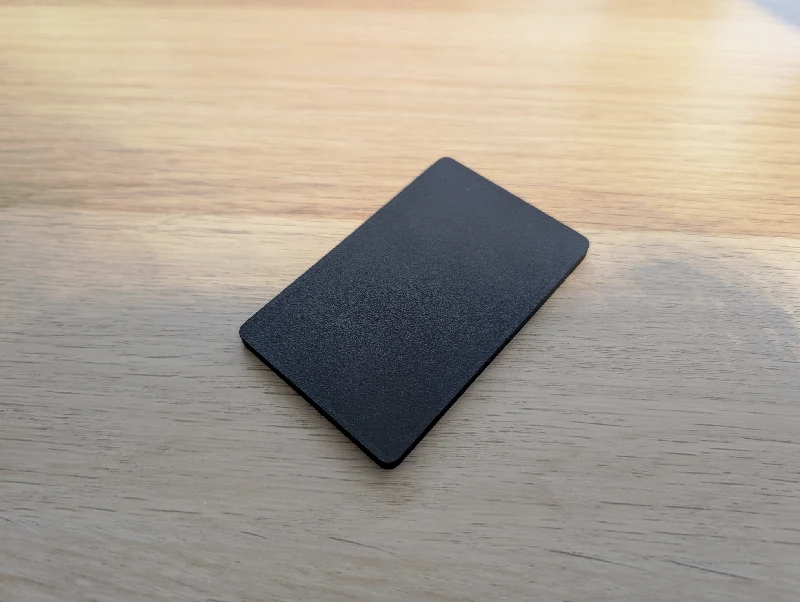

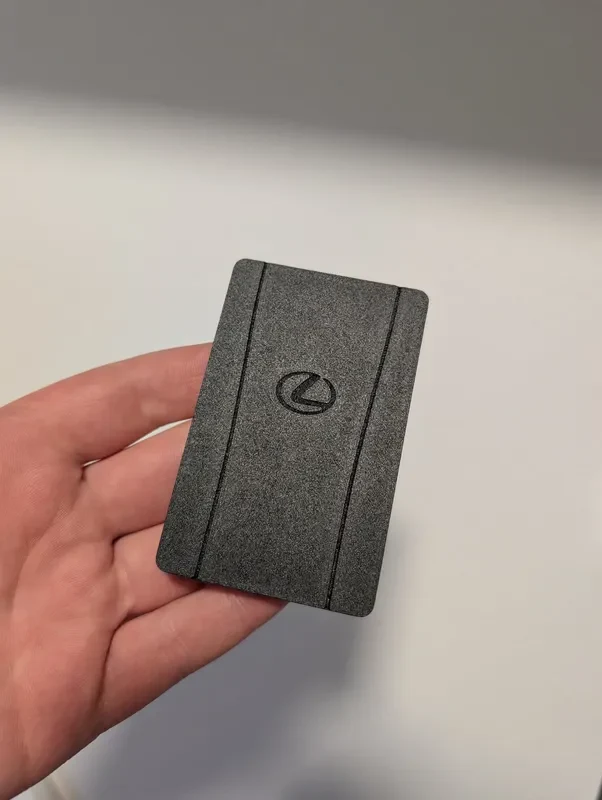

Чтобы он идеально помещался в моем кошельке Lockcard, я в основном придерживался стандартных размеров кредитной карты (85 × 53,8 мм), но также сделал версию с меньшим размером оригинала (79 × 53 мм). Общая толщина составляет 4,7 мм, то есть примерно на 1,6 мм толще оригинала.

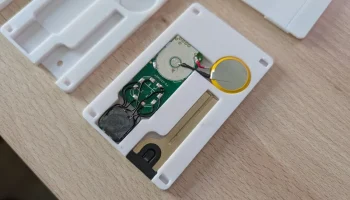

Электронику и крышку я закрепил тонким двусторонним скотчем. Крышку можно аккуратно снять ногтем.

Я предлагаю печатать с заполнением >50% и первым слоем 0,1 мм. В зависимости от точности вашего принтера вам, возможно, придется немного настроить слайсер, чтобы зажимы подошли по размеру.

Мои последние отпечатки были сделаны на Bambu Lab H2D с использованием PETG-CF.

Всего существует 4 модели:

LexusKeyCard: футляр для аварийных ключей оригинального размера — 79 × 53 мм.
LexusKeyCard_Key_Inside: Стандартный ключ оригинального размера внутри — 79 × 53 мм.

LexusKeyCard_Bigger: футляр для аварийных ключей размером с кредитную карту — 85 × 53,8 мм.
LexusKeyCard_Key_Inside_Bigger: стандартный ключ размером с кредитную карту внутри — 85 × 53,8 мм.

К вашему сведению: я не тестировал печать уменьшенных версий, но с ними все должно быть в порядке.

Буду рад, если поделитесь своими мейками или ремиксами! Пожалуйста, не забудьте указать ссылку на этот проект и указать его при этом.

Примечание. Lexus является зарегистрированной торговой маркой Toyota Motor Corporation. Это неофициальный фанатский проект, не связанный и не одобренный Toyota/Lexus. Модификация электроники ключа может повлиять на поведение иммобилайзера и безопасность автомобиля — используйте его на свой страх и риск и тщательно проверьте, прежде чем полагаться на самодельный ключ.
