Стойка для привязок PDW своими руками, попробуйте 2........

См.: http://www.thingiverse.com/thing:2069378.

Я никогда не проверял это на самом деле. Больше для целей документации и на случай, если кто-то захочет продолжить с того места, где я остановился.

Я пытался сделать стойку PDW Bindle своими руками, сняв платформу с какой-нибудь дешевой стойки и каким-то образом прикрепив ее к велосипеду.

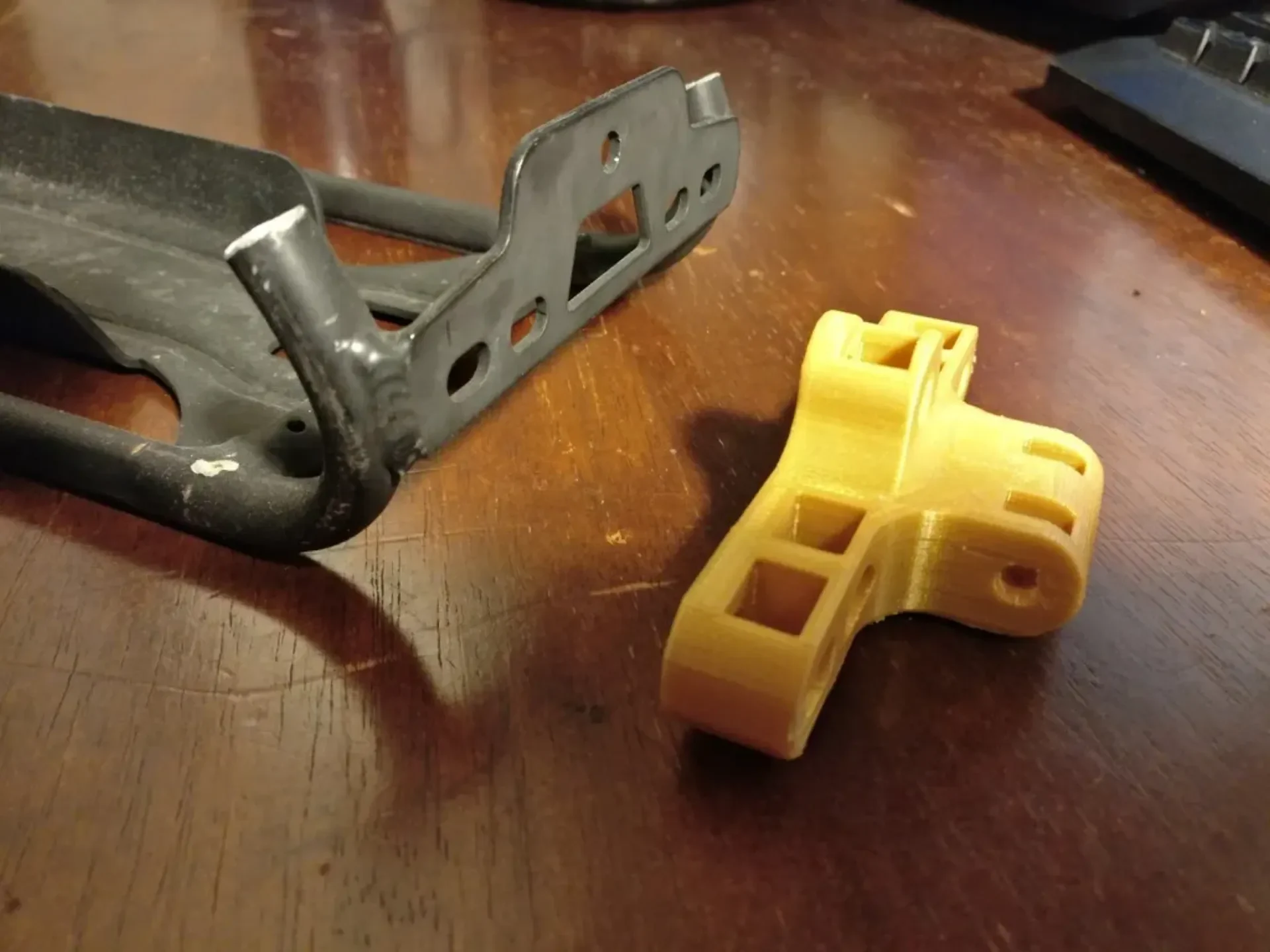

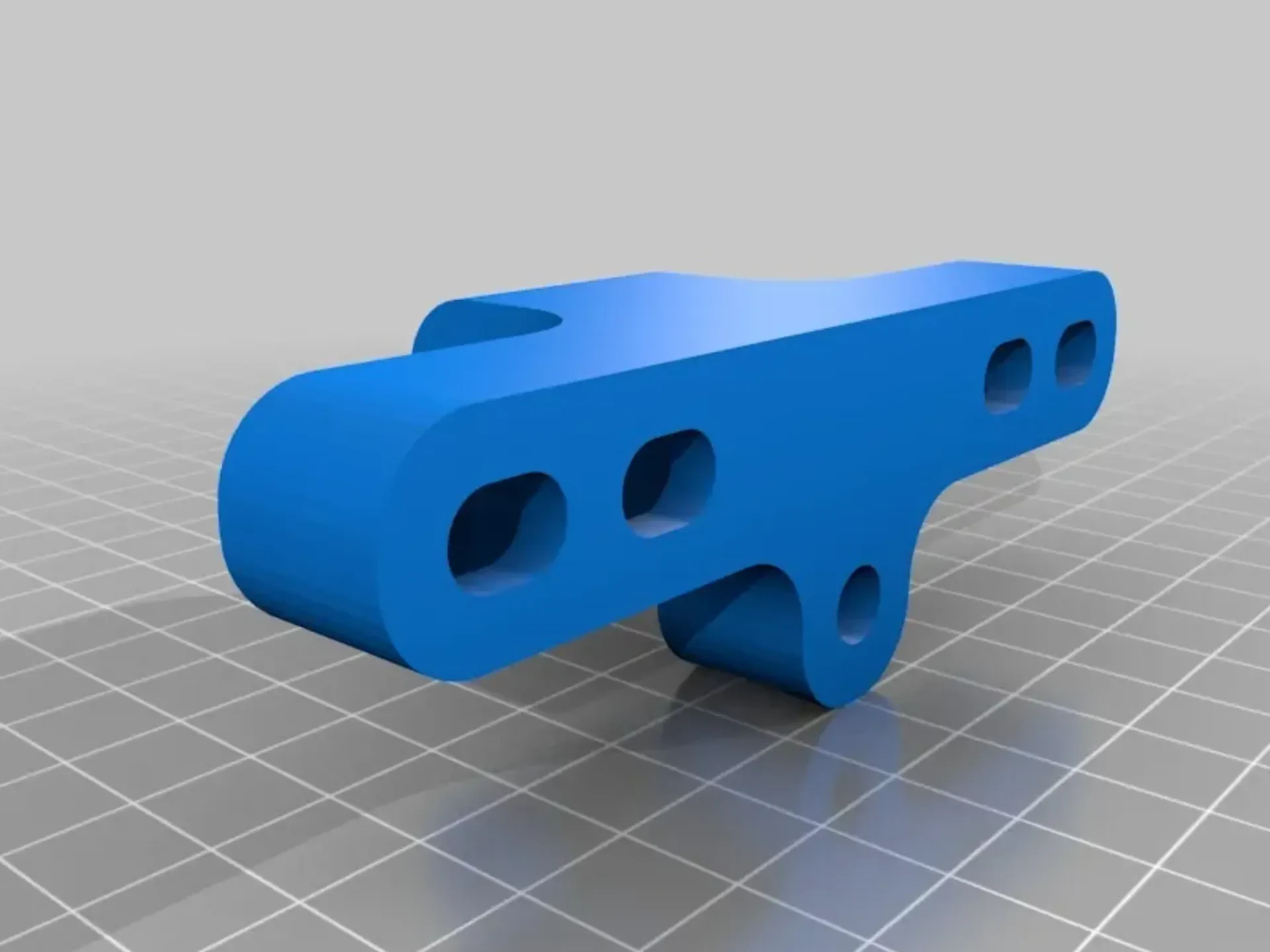

Я подумал, что попробую сделать адаптер, чтобы болт был перпендикулярен всем остальным болтам, чтобы добиться этого эффекта.

Я никогда не проверял это и даже не пытался собрать. Я не могу рекомендовать построить это на самом деле; он, скорее всего, сломается, даже если вы распечатаете его с благоприятной ориентацией. Предположим, что на стойке находится нагрузка в 20 фунтов, и толкните ее с конца (предположим, длина 20 дюймов) — на этой одной детали сконцентрирован большой крутящий момент.

Если выточить это из любого металла, будет неизмеримо лучше. Сделайте мне еще один, если вы действительно это сделаете. Я бы доверял алюминиевой версии с ЧПУ.

Как я это разработал

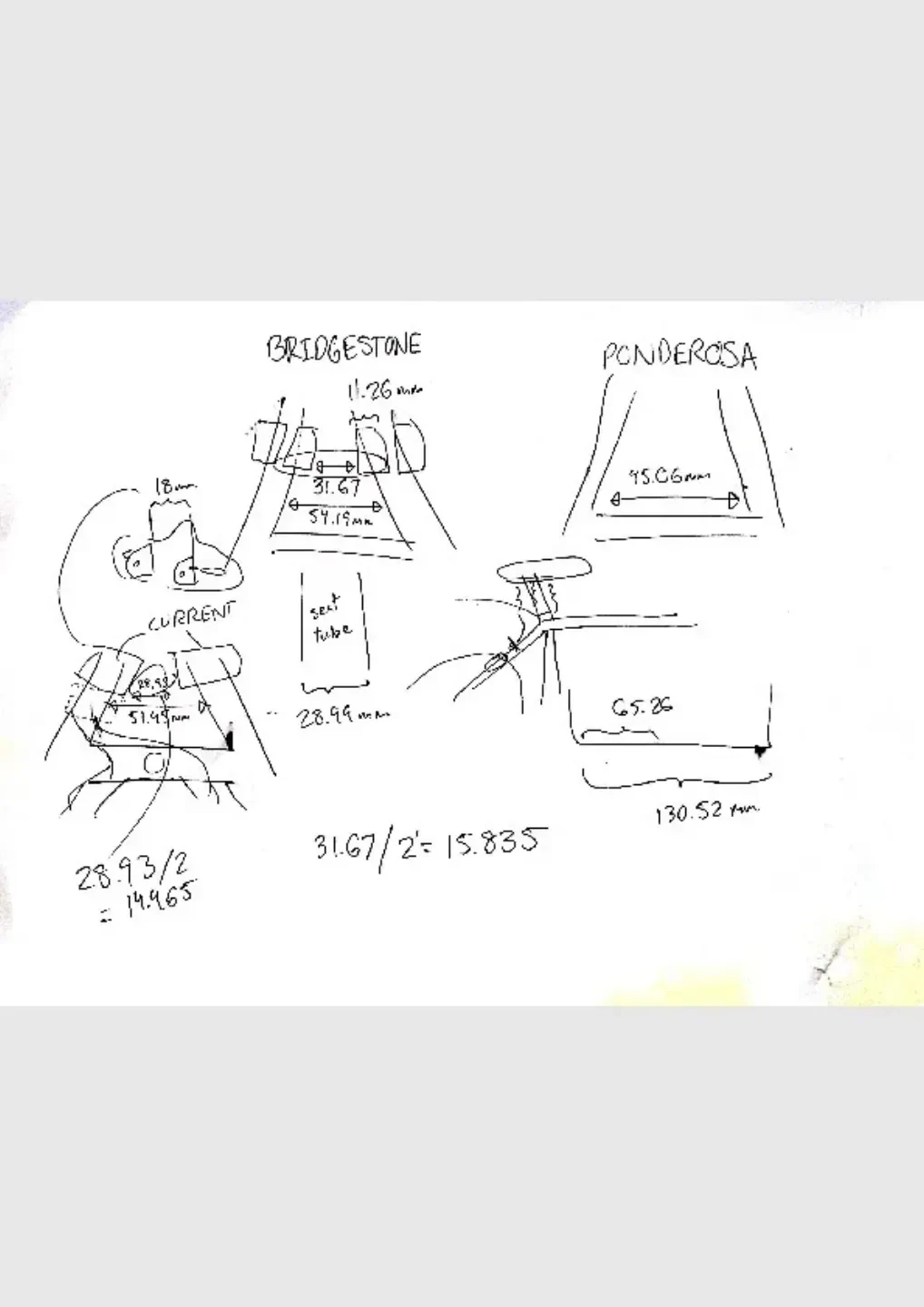

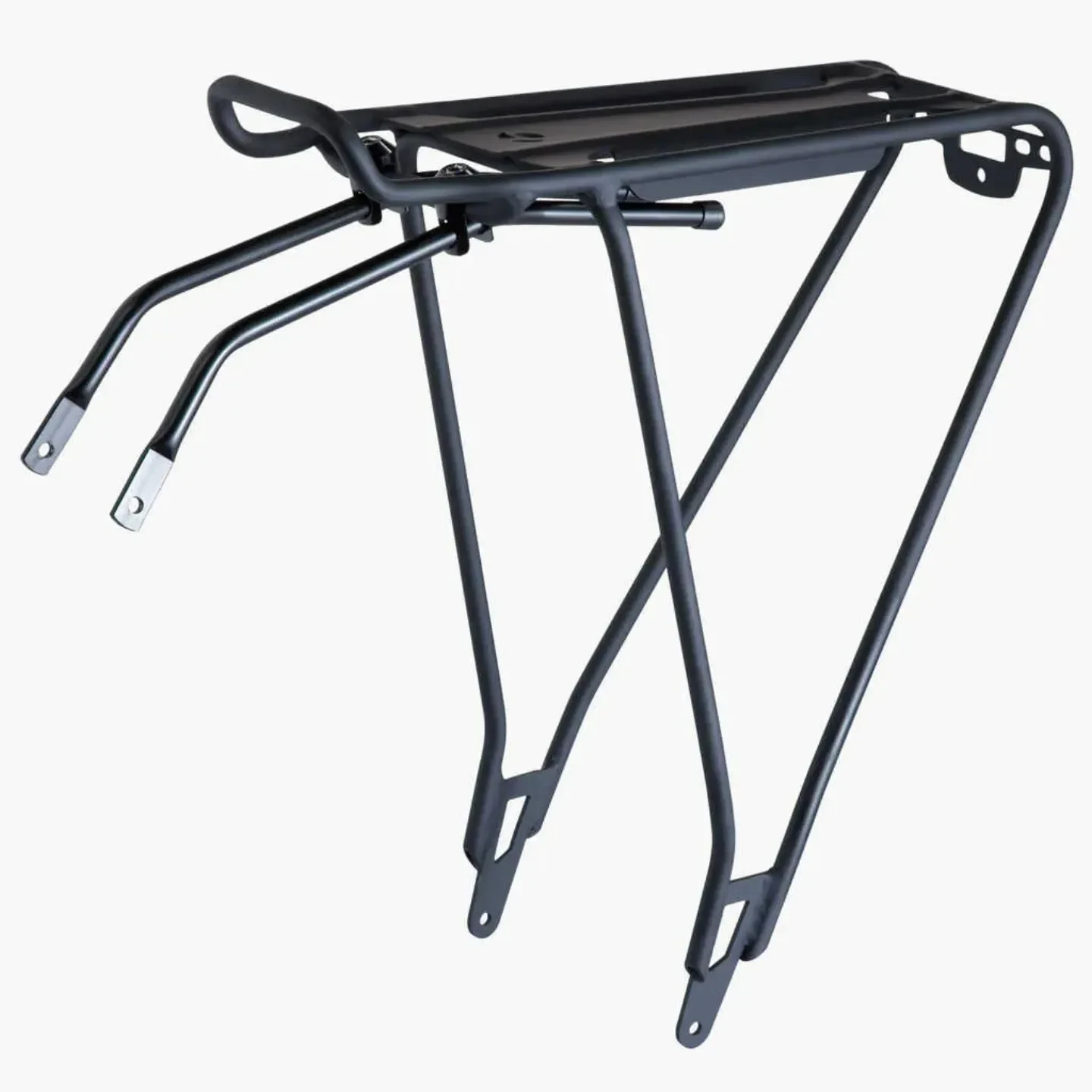

http://www.trekbikes.com/us/en_US/equipment/cycling-accessories/bike-racks/bontrager-backrack/p/14631/

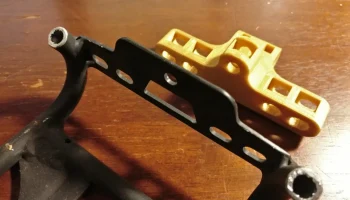

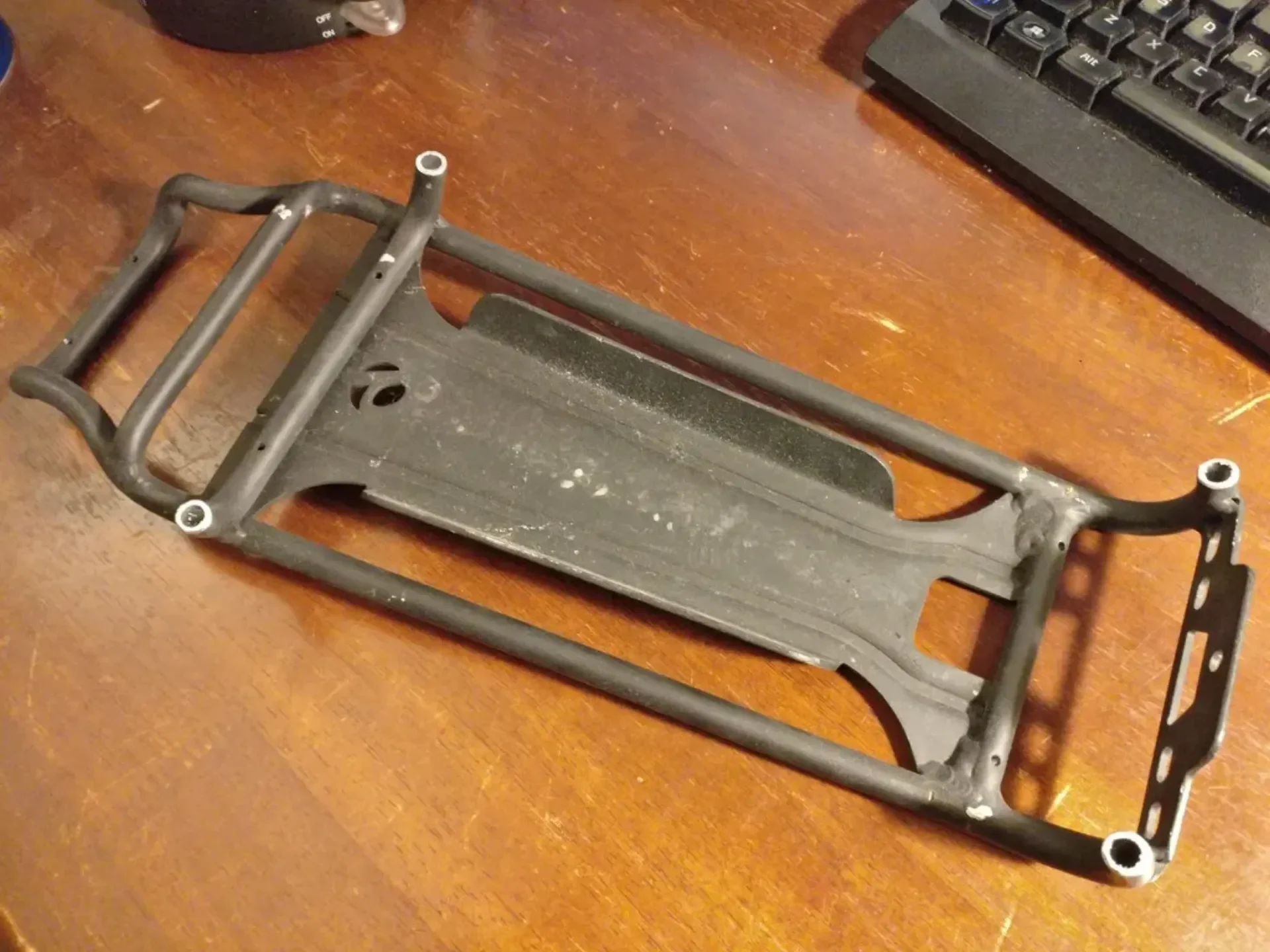

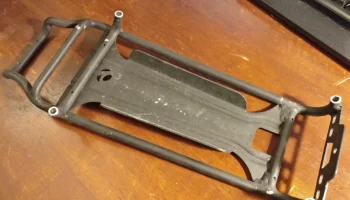

Я отрезал ножки у этой стойки, которую купил подержанной за 2,50 доллара, так как у нее отсутствовала опора.

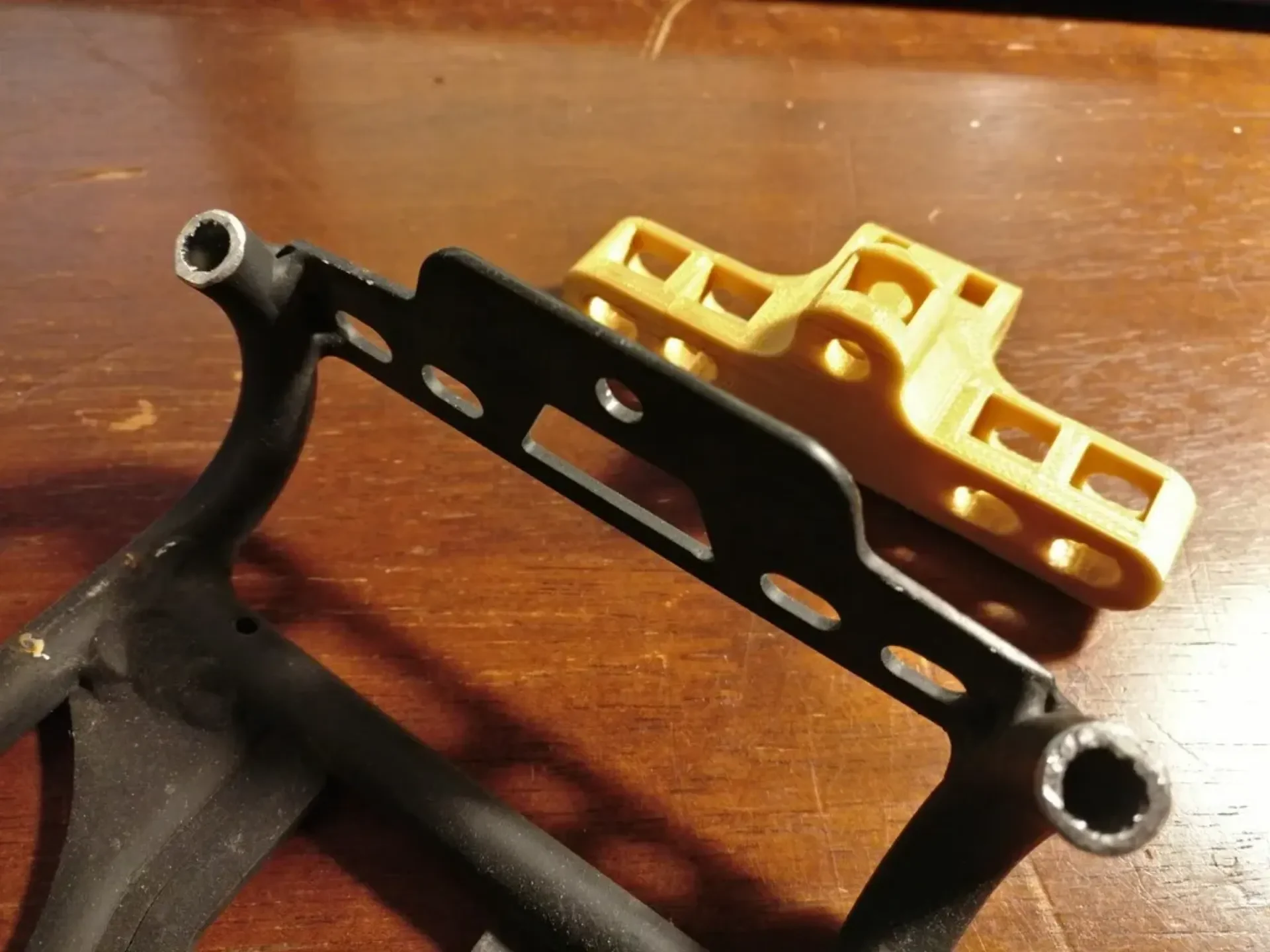

Я совместил прорези с отверстиями, чтобы допустить некоторую неточность размеров.

Я добавил вставные гайки, чтобы они не допускали вращения при затягивании болтов.

Сборка и материалы ===================
x1 Bontrager BackRack, без ножек
x5 болтов 5 мм
x5 гаек 5 мм
2 болта 4 мм + 2 гайки 4 мм ИЛИ 1 болт 4 мм, очень длинный + 2 гайки 4 мм

Болты/гайки диаметром 5 мм крепят адаптер к стойке.

Болты/гайки диаметром 4 мм крепят адаптер к велосипеду. Вам понадобятся проушины для перьев сиденья (я бы не доверял P-образным зажимам). Возможно, вам удастся избежать наказания за это:

http://www.thingiverse.com/thing:1962052
http://www.thingiverse.com/thing:1961983 (вероятно, вот этот)

но было бы намного лучше, если бы они были обработаны на станке.

Очень длинный болт диаметром 4 мм мог бы закрыть зазор между двумя проушинами перьев сиденья, и это было бы намного жестче. Однако есть вероятность, что это не сработает, потому что вам понадобится что-то вроде болта длиной 4-5 дюймов и диаметром 4 мм.
