FTC в глубокую корзину своими руками........

Обзор

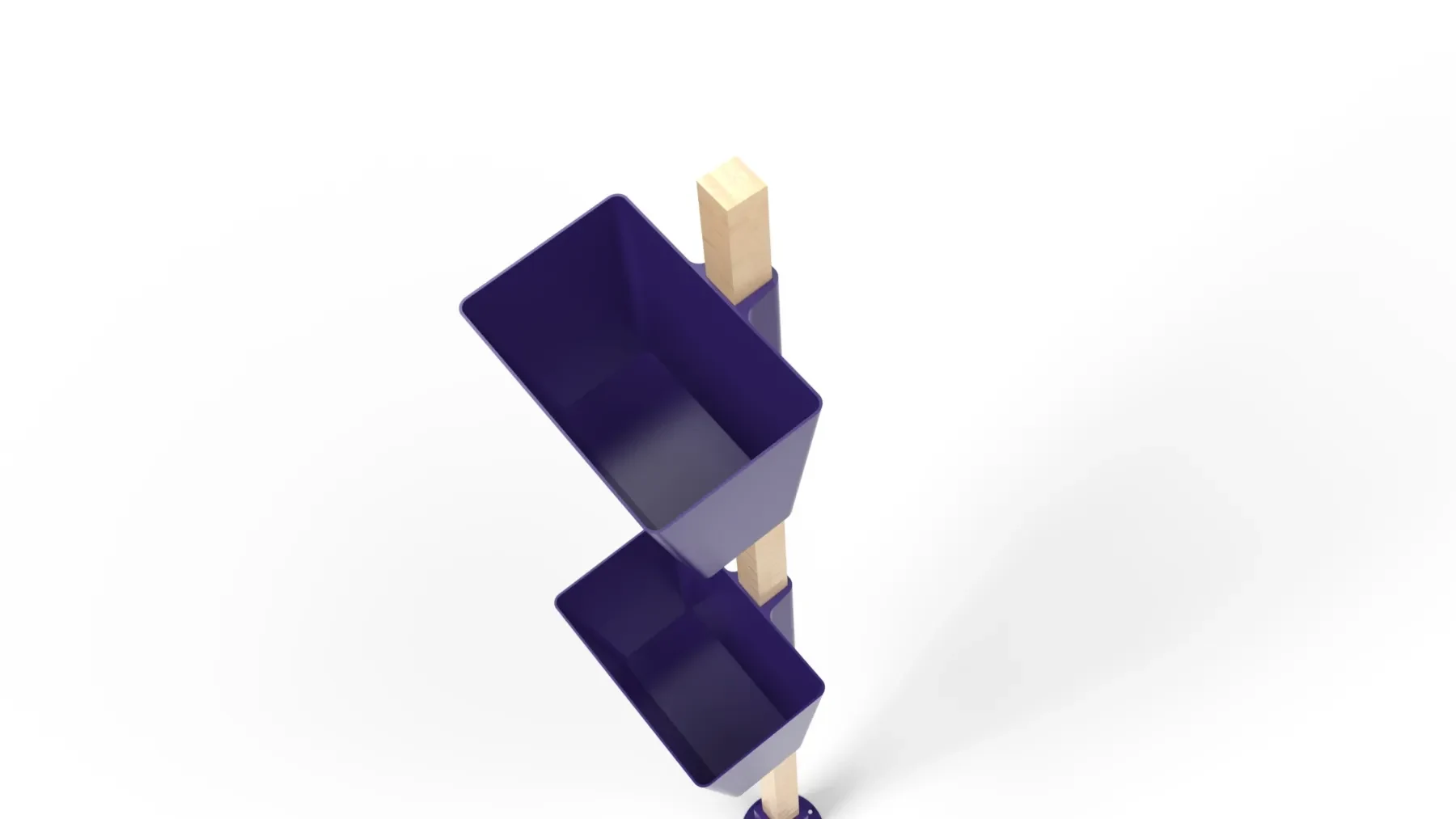

Это корзина FTC Into the Deep, сделанная своими руками. Идеально, если ваша команда не может позволить себе приобрести игровое поле. Полностью параметрический. Все детали легко найти на Amazon или в хозяйственном магазине.

Существует параметрический файл OnShape, если вы хотите изменить какие-либо размеры в соответствии с имеющимися здесь деталями. Сделайте копию, и вы сможете редактировать переменные.

Если у вашей команды нет доступа к 3D-принтеру, вы можете распечатать детали на сайте ax3d.co.uk (одного из наших спонсоров) и использовать код скидки #21196DIYBasket для получения скидки 50%.

Обязательно сделайте публикацию в социальной сети и используйте тег #21196DIYBasket.

Необходимые детали
Корзина x2
База x1
Дюбель длиной 1,2 м x1 (размер можно изменить в документе Onshape)
Маленькие шурупы (размер можно изменить в документе Onshape)
Какой-то вес. Наша команда использует тяжелоатлетическую пластину, которую мы надеваем на дюбель.

Инструкции

1. Распечатайте следующие части (Распечатайте с 2-3 стенками, заполнением 5-20 %):

Корзина x2
База x1

2. Отметьте на дюбеле следующие размеры:

0 мм (основание)
670 мм (Корзина 1)
1108 (Корзина 2)

3. Наденьте 1 корзину на дюбель, пока верхний край не достигнет отметки «Корзина 1». Закрепите корзину 3 шурупами или чем-то подобным.

4. Наденьте другую корзину на дюбель, пока верхний край не достигнет отметки «Корзина 2». Закрепите корзину 3 шурупами или чем-то подобным.

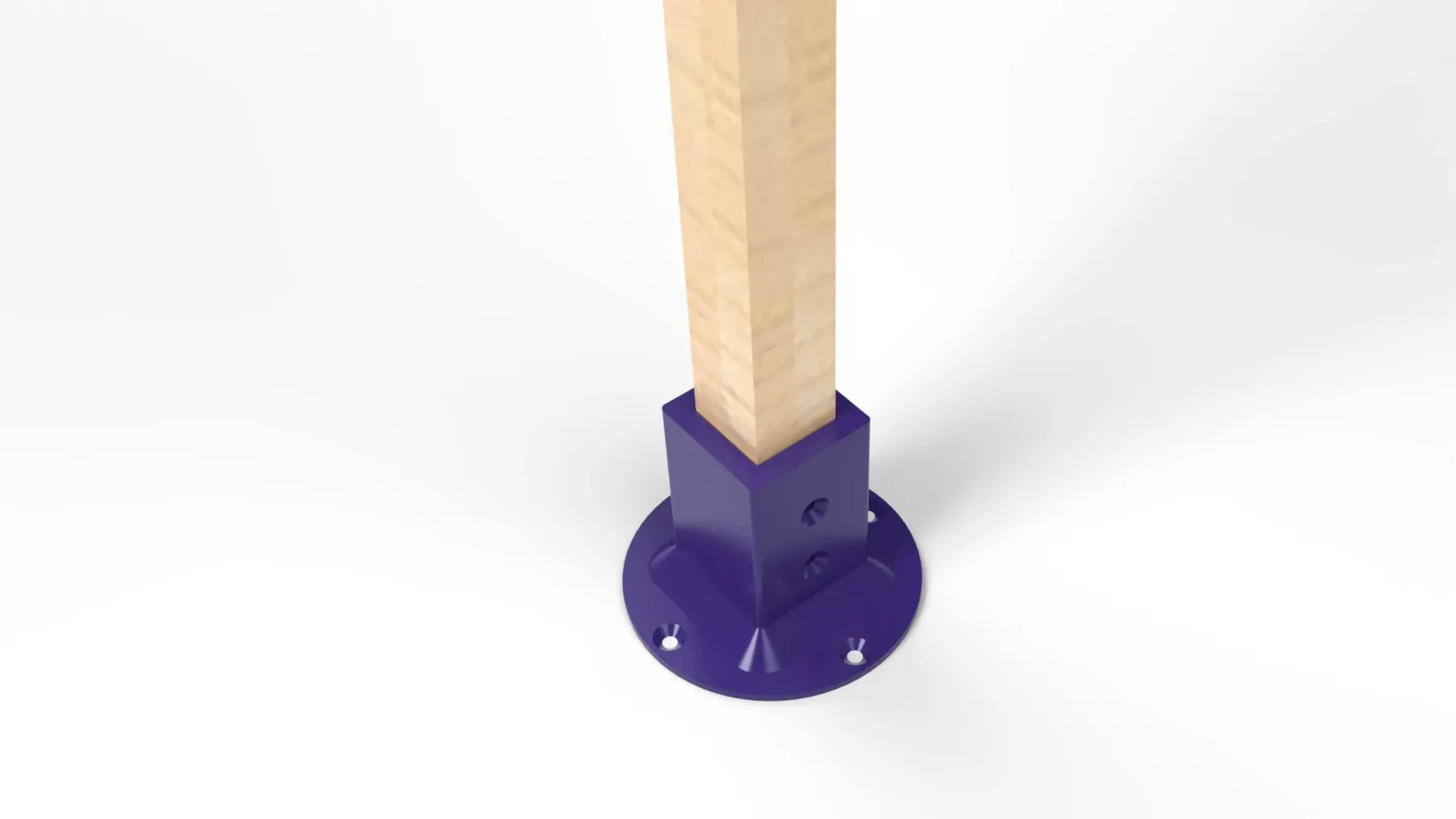

5. Если вы используете блин, наденьте груз на штифт. Наденьте основание на основание дюбеля. Закрепите 2 шурупами или чем-то подобным.

Параметрический документ OnShape

Если вы хотите изменить размеры корзин, чтобы они соответствовали другому дюбелю, вы можете использовать наш параметрический документ OnShape здесь.

1. Сделайте копию.

2. Перейдите на вкладку «Конфигурации» слева.

3. Вы можете изменить форму дюбеля, используя раскрывающееся меню.

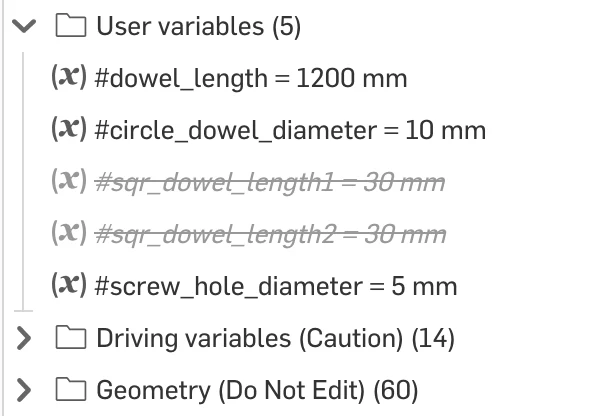

4. Чтобы изменить размеры дюбеля, перейдите в папку «Пользовательские переменные». Дважды щелкните на переменной и введите новое значение. Нажмите зеленую галочку, чтобы сохранить значение.

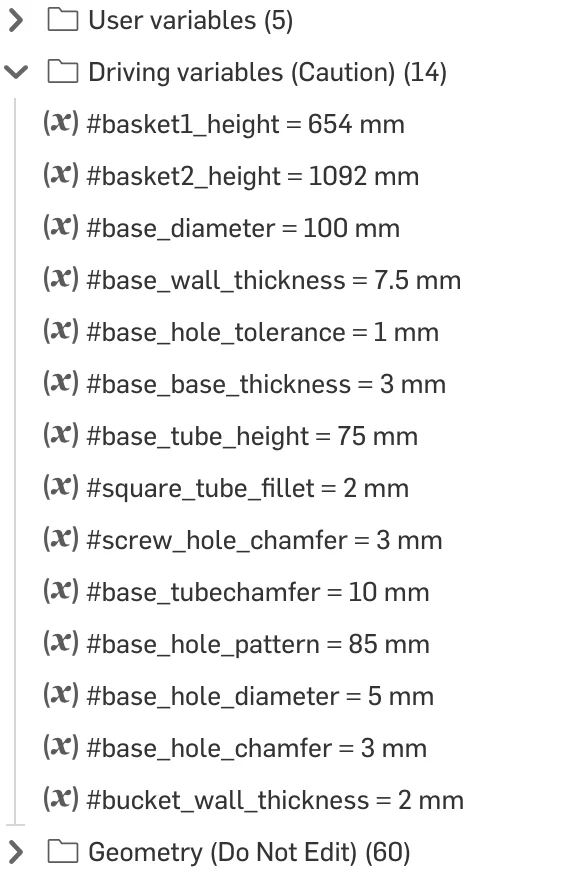

5. В папке «Переменные вождения» есть и другие переменные. Изменяйте эти с осторожностью. Это может привести к нарушению геометрии деталей. CTRL + Z ваш друг здесь.
