CH1-C Наушники закрытого типа своими руками........

Дизайн наушников основан на 50-мм динамике Peerless Typhony.

Этот проект представляет собой эксперимент в дизайне закрытых чашек. Я хотел проверить свою идею использования 3D-печатных рисунков заполнения для контроля резонанса внутри чашки, а не полагаться на другие материалы. Целью было сделать их дешевле и проще в изготовлении. Кажется, его можно заставить работать, но его звук не такой, как мне хотелось бы. Думаю, он будет работать лучше с другим динамиком, который лучше реагирует на задний корпус. Файлы находятся здесь для людей, которые хотят попробовать.

Я попытался задокументировать то, что узнал, здесь https://www.head-fi.org/threads/diy-3d-printed-headphone-journey.979090/

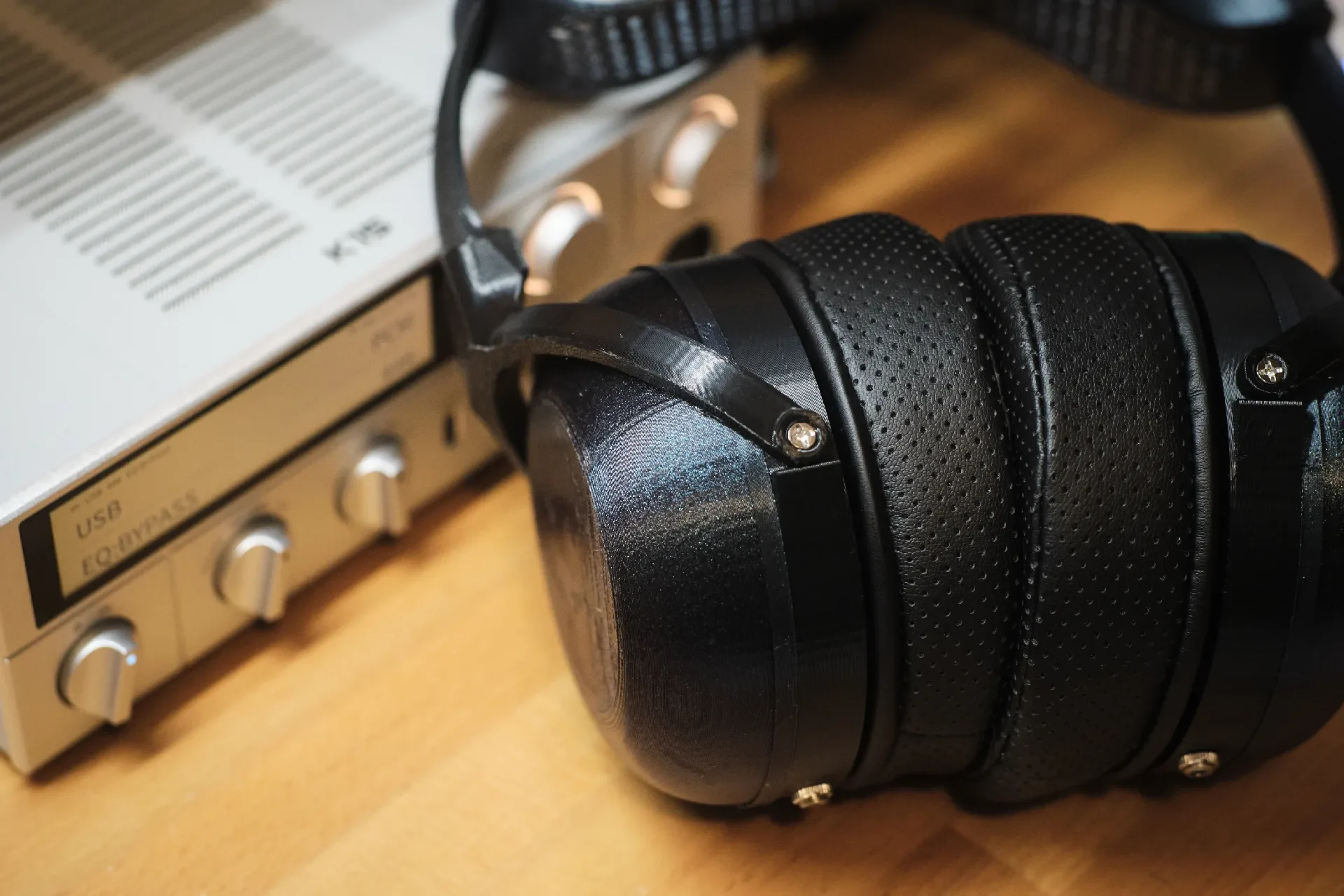

Размер чашек был намеренно увеличен таким образом, чтобы они подходили под чудесное оголовье Capra Audio и хомуты Satyr3. Это означает, что они также подойдут к ряду повязок сторонних производите��ей, которые можно найти на Amazon и AliExpress.

Спецификация:
Драйверы — Бесподобные 50 мм
Подушечки — Кожаные подушечки в стиле ЖК-дисплея на Aliexpress 110 мм
Aliexpress Окончатые накладки «перфорация» AT 105мм
Кабельные соединители — PJ392 3,5 мм
Винты — FHCS + потайная головка M3 8 и 10 мм.
Резьбовые вставки — термофиксация M3
Шайбы — М3
Материал для настройки — фетр из смесовой шерсти толщиной 1,5 мм (1-2 мм), 30% шерсти.

Инструкции:
— Обязательно распечатайте прокладку из ТПУ.

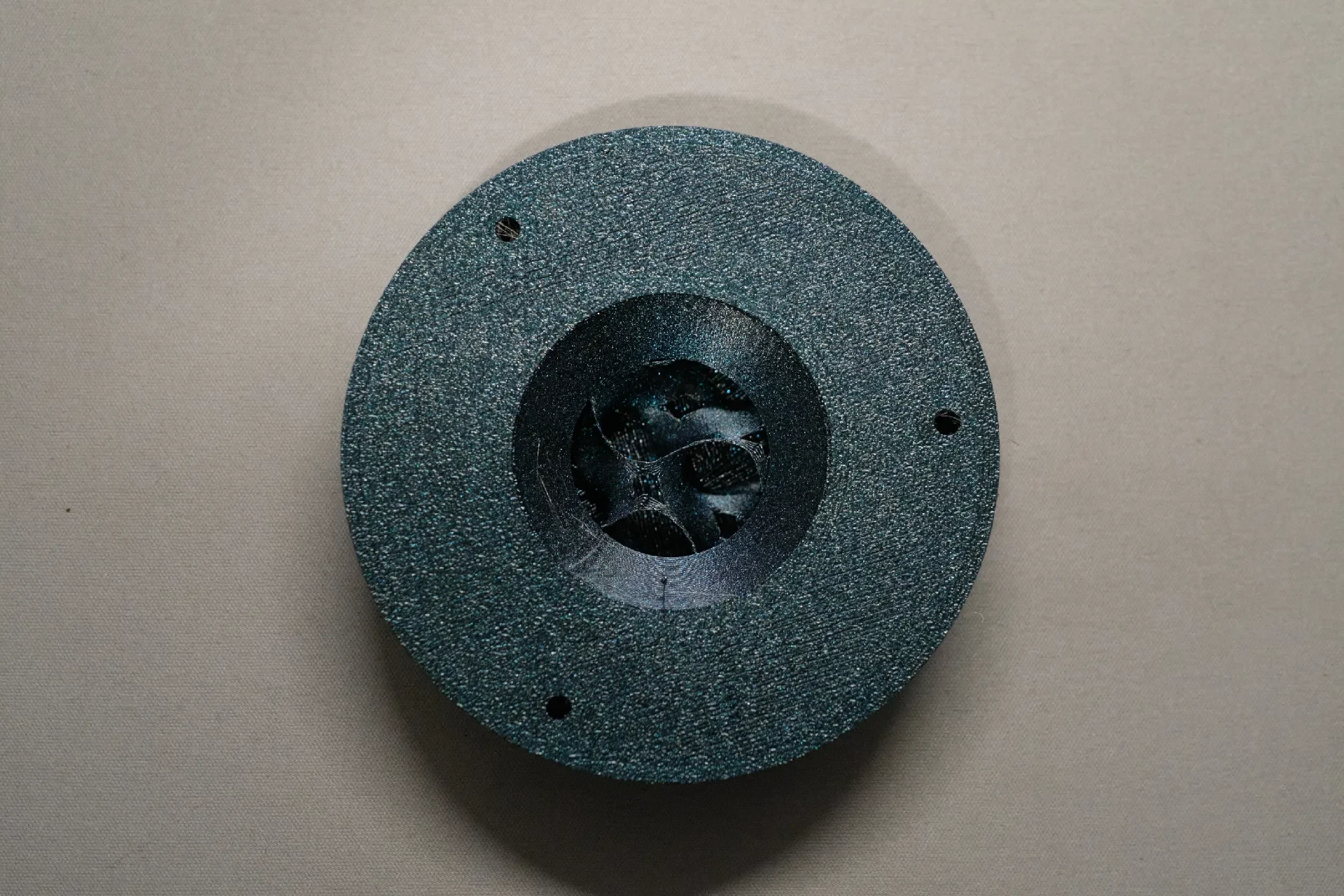

— Для задней чашки установите опоры в ручной режим и добавьте их только в центр. Напечатайте его с 0 нижних слоев, заполнением гироида 5% (на основе сопла 0,6) и добавьте достаточно стенок, ��тобы прикрепить стойки к заполнению и стенкам чашки в зависимости от размера вашего сопла.

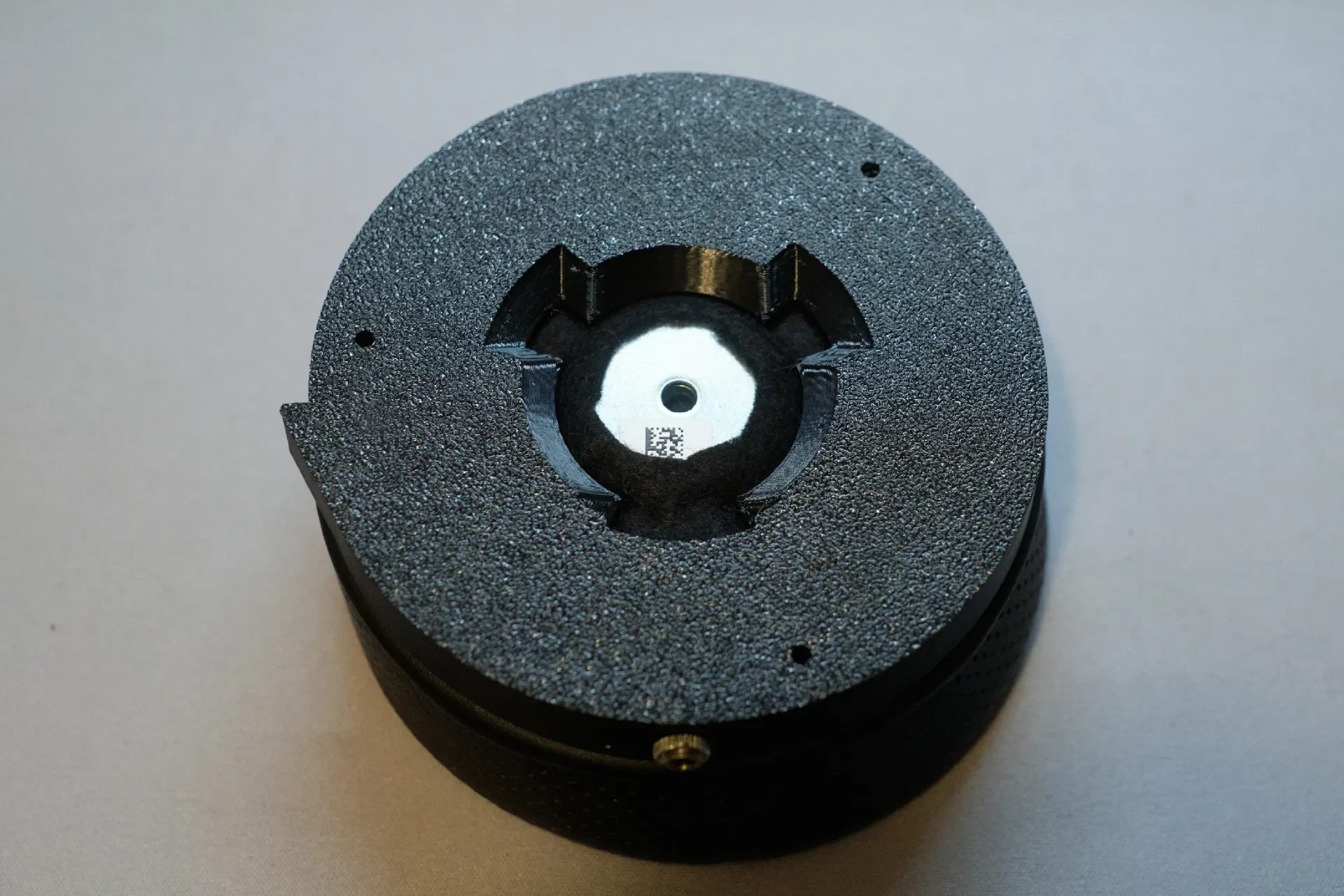

— Вырежьте из фетра толщиной 1,5 мм кольцо диаметром 50 мм, которое будет располагаться позади привода, и заклейте зазоры, как показано на фотографии.
— Если вы используете оголовье Capra Audio, то в зависимости от длины используемых винтов вам может потребоваться установить несколько шайб m3 между хомутами и чашками, чтобы немного увеличить зазор.

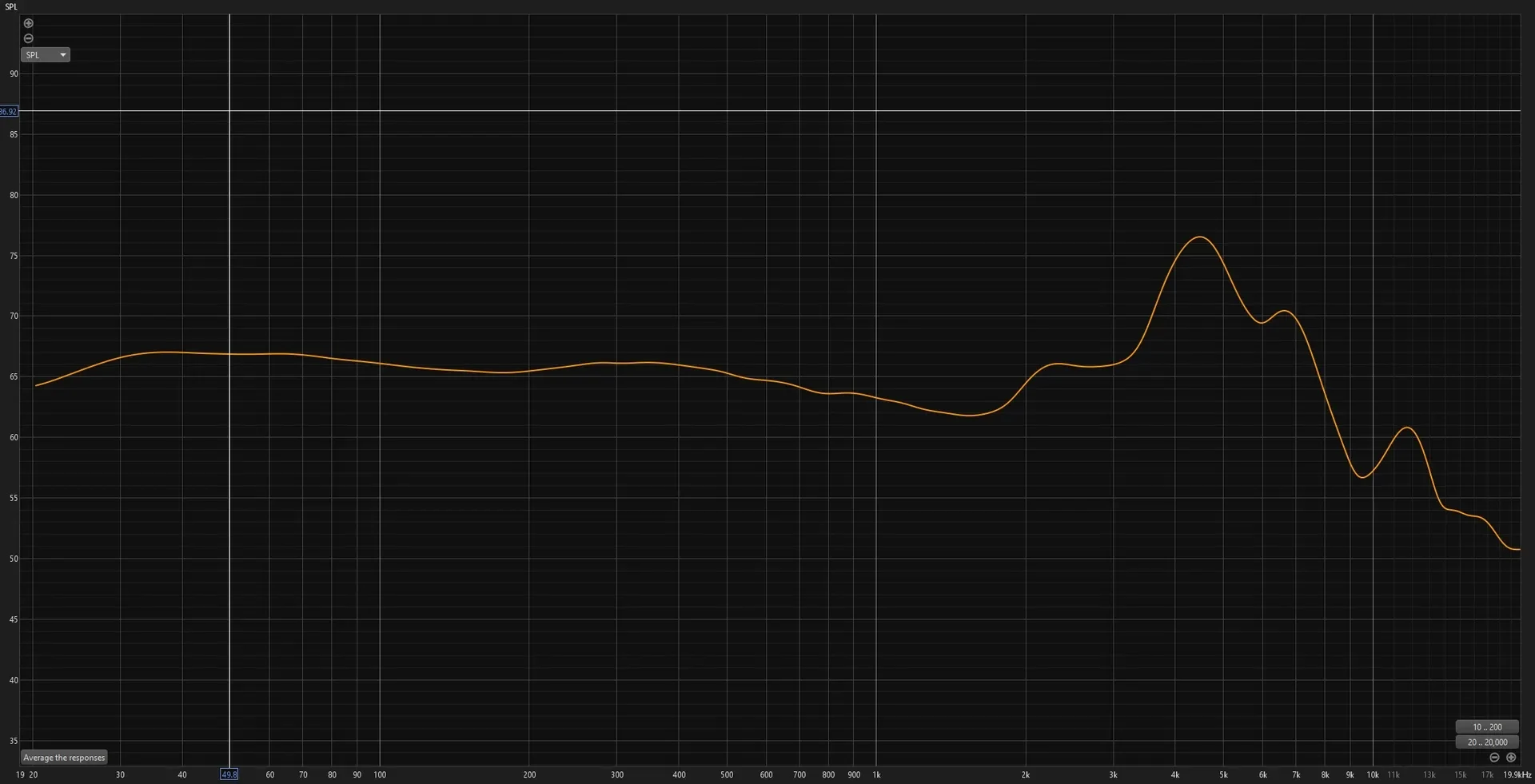

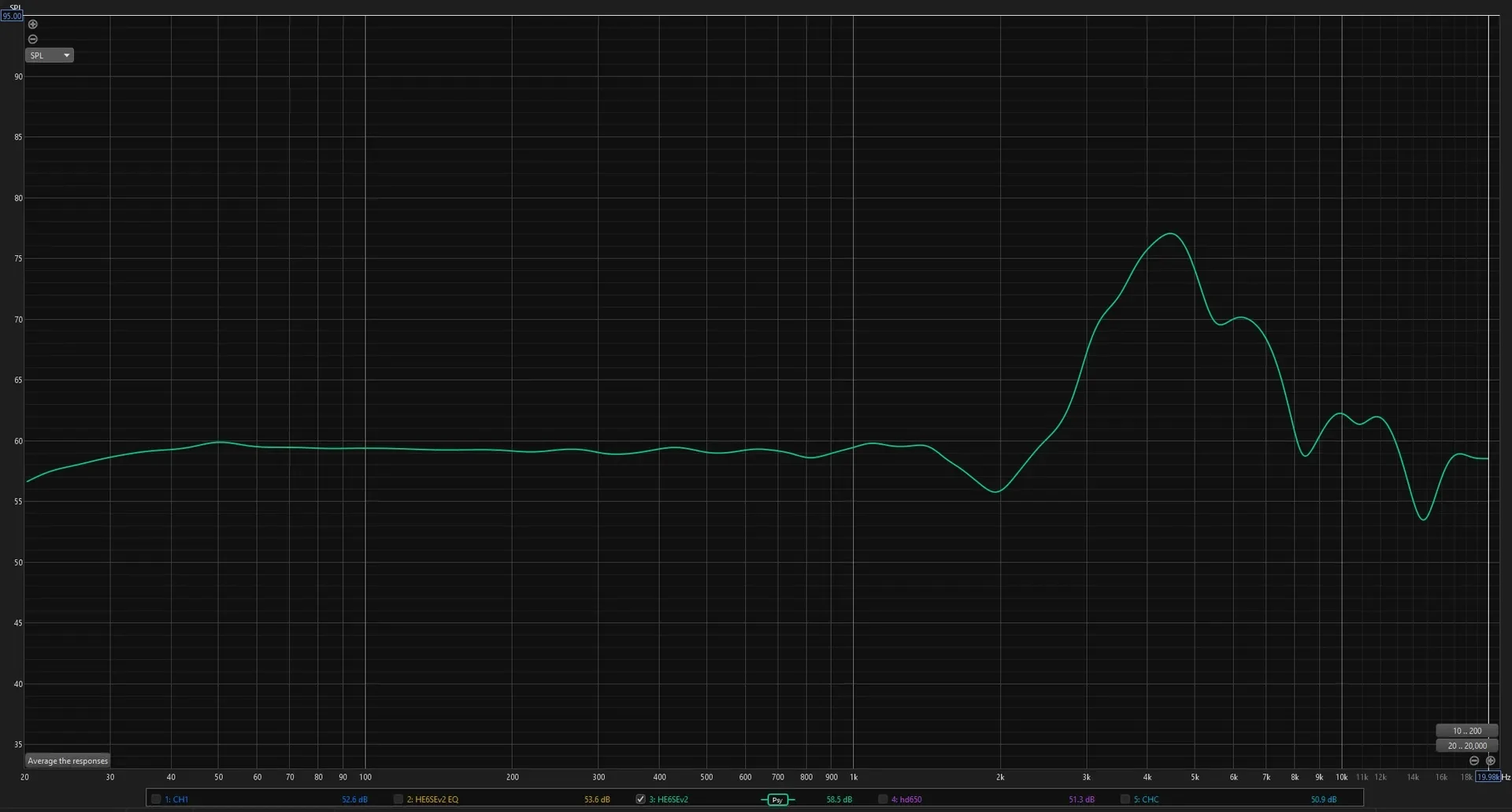

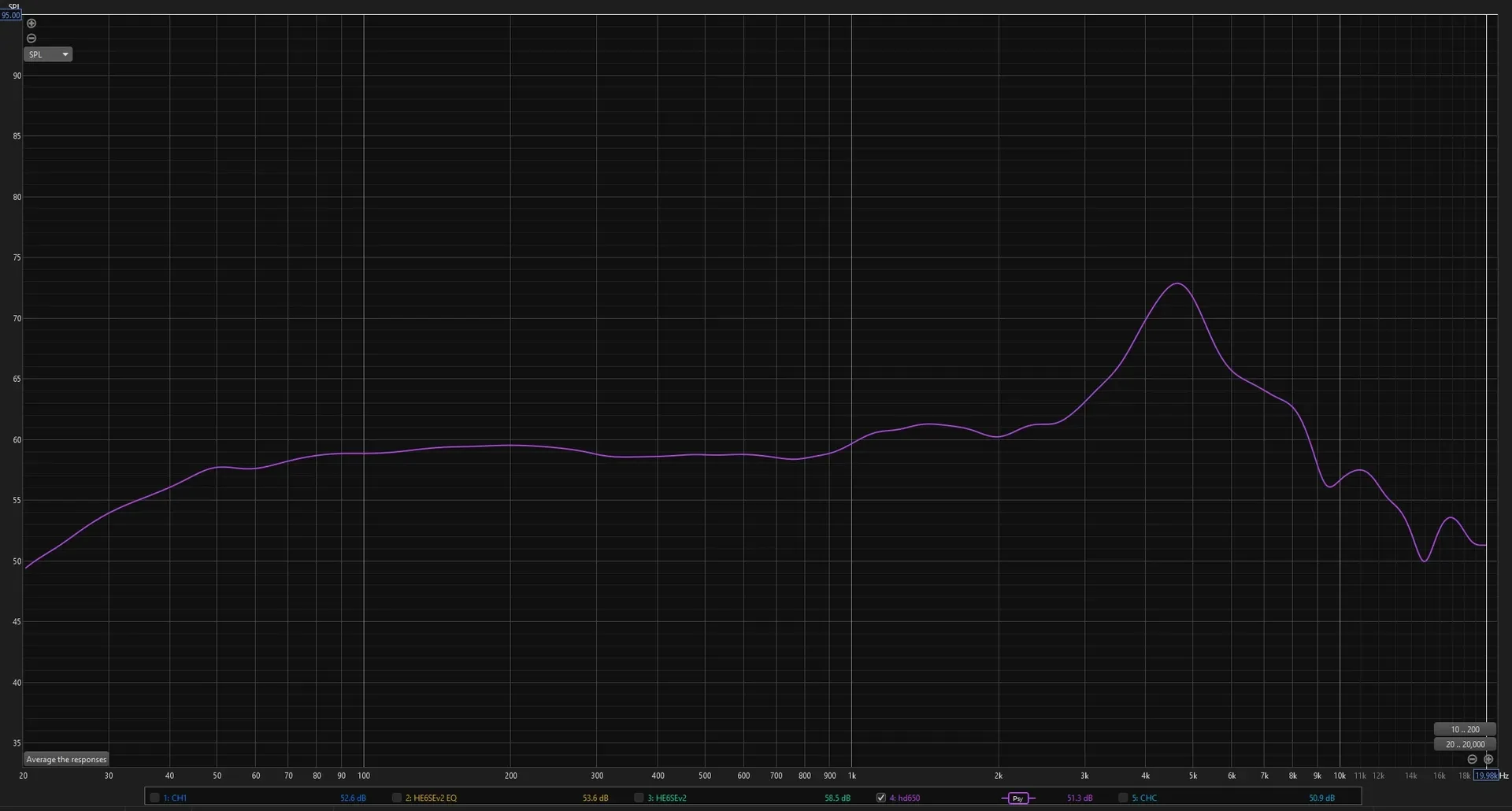

Приведенные измерения взяты со специальной установки и поэтому не могут быть сопоставлены ни с чем, кроме приведенных измерений, поэтому я предоставил измерения других наушников, которые будут использоваться в качестве известного эталона.
