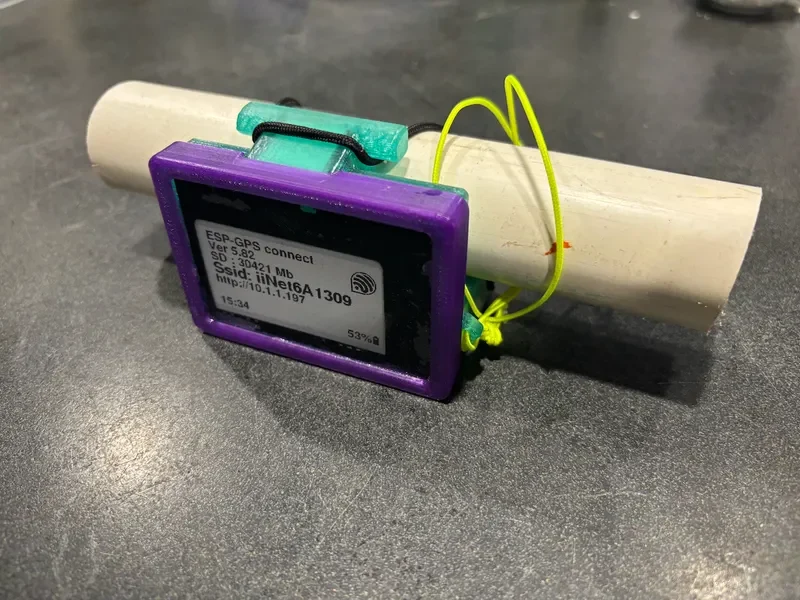

Это крепление для стрелы, подходящее для самодельного GPS-навигатора Яна Хейнена, в которое встроена резинка, поэтому вам не придется удерживать резинку на стреле. Он устраняет две боковые вкладки, которые некоторым пользователям показались сломанными. Отсутствие выступов означает, что вы можете перемещать стропы ремня ближе друг к другу. Он предназначен для использования с GPS-навигатором BE180 (M10) и аккумулятором емкостью 2000 мАч. Вы можете использовать батарею меньшего размера, но она обеспечивает около 20 часов плавания на одной зарядке. Если вы хотите использовать более крупный GPS-навигатор BN220, ознакомьтесь с другими моими чехлами для печати.

Изменение: 16 декабря 2025 г. Я заметил небольшую ошибку в дизайне основного корпуса V3, загруженном сюда ранее. (небольшой дефект в части корпуса антенны.). Это исправлено в конструкции корпуса V4.

Обратите внимание: чтобы устройство было водонепроницаемым, вам необходимо залить его заливочной эпоксидной смолой.

Для корпуса я использую нить PETG, так как она позволяет приклеить крышку из поликарбоната. Если вы используете дихлорметан (обычно продается как WELD-ON 3) в качестве клея, он приваривает поликарбонатную крышку к корпусу, и его практически невозможно снять.

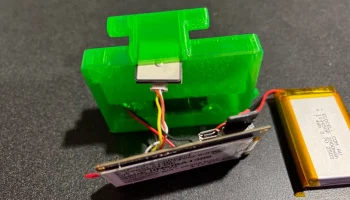

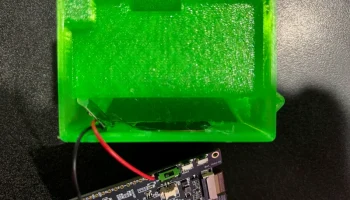

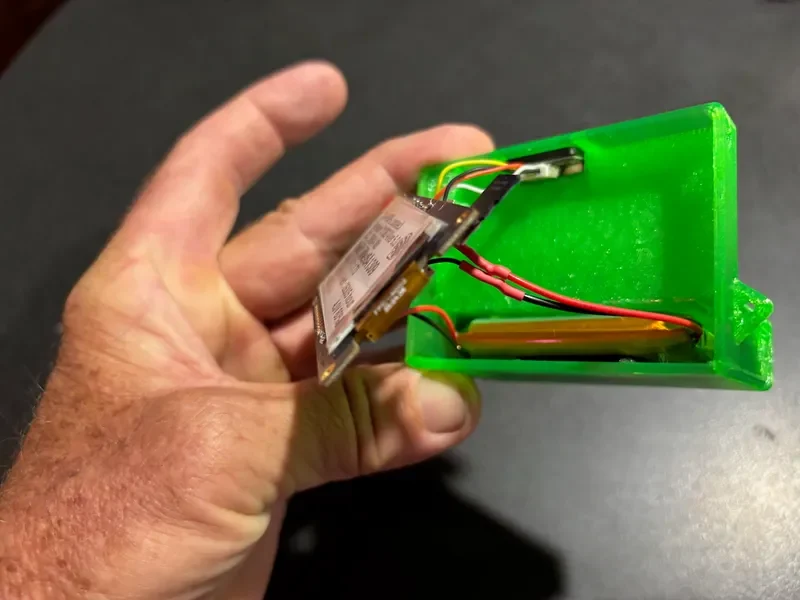

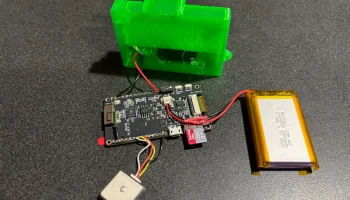

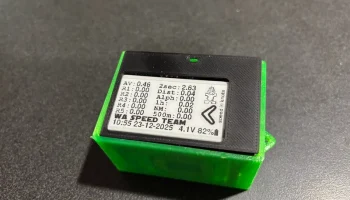

На фотографиях, надеюсь, показан процесс сборки устройства, но порядок действий следующий.

1) Прошейте программное обеспечение на устройство.

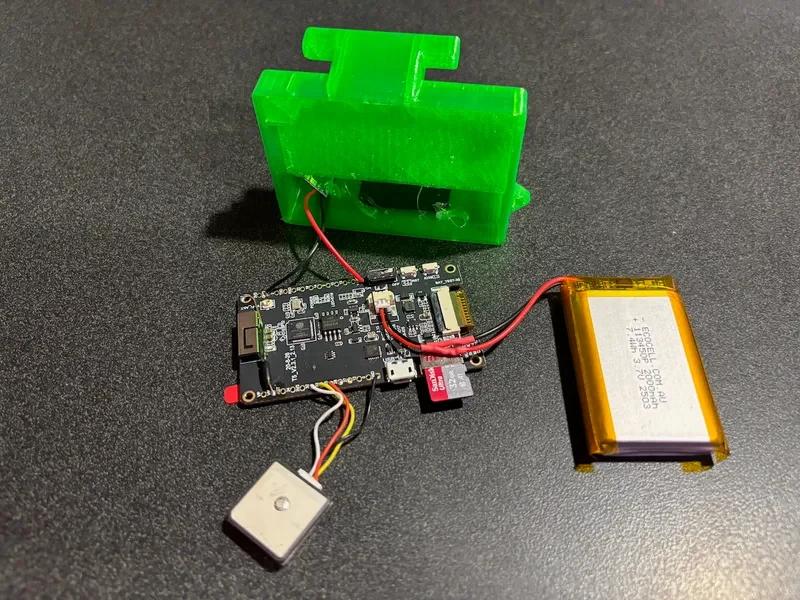

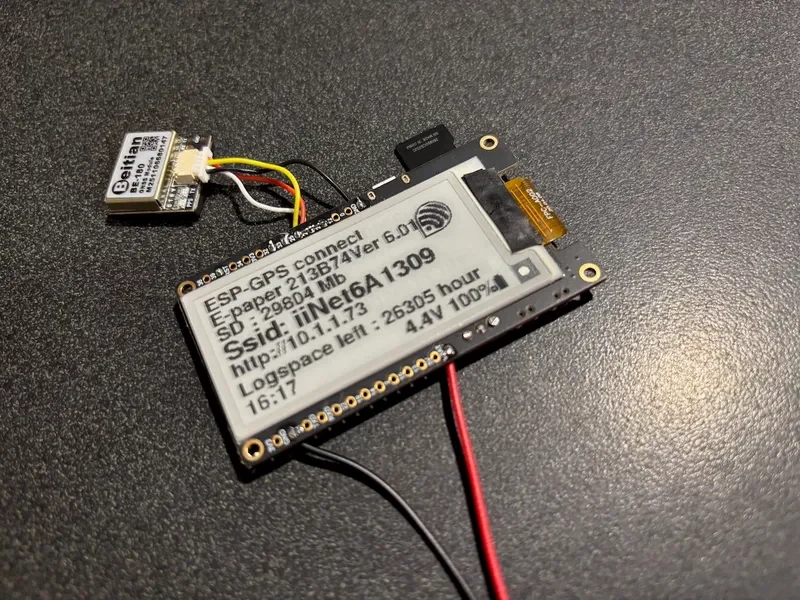

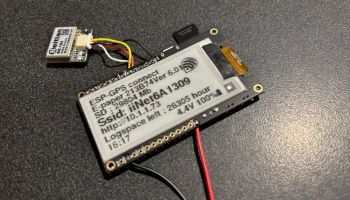

2) Припаяйте геркон, провода GPS и (если используете) беспроводной приемник заряда Lipo к бумажному дисплею T5. Подключите аккумулятор и тщательно проверьте свое устройство. Не выполняйте процедуру, пока не убедитесь, что она работает правильно.

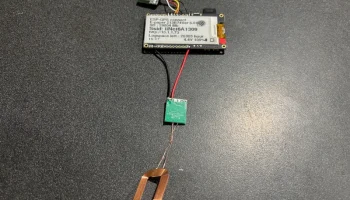

3) Приклейте приемник заряда и электронику на место (или просто вставьте, если используется USB-приемник заряда). Обратите внимание, что перед этим шагом вы можете опрыскать корпус (только снаружи) прозрачным распылителем… в зависимости от качества вашего принтера эпоксидная смола может слегка просачиваться через поры отпечатка.

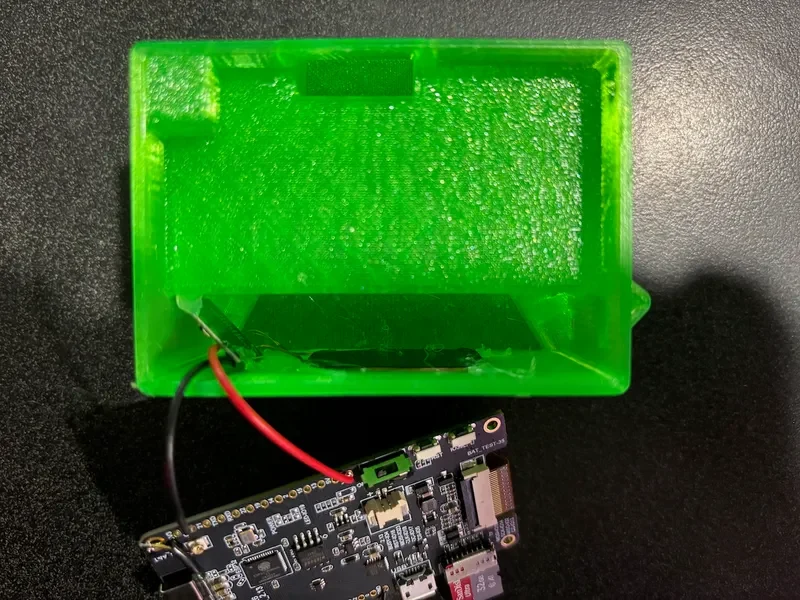

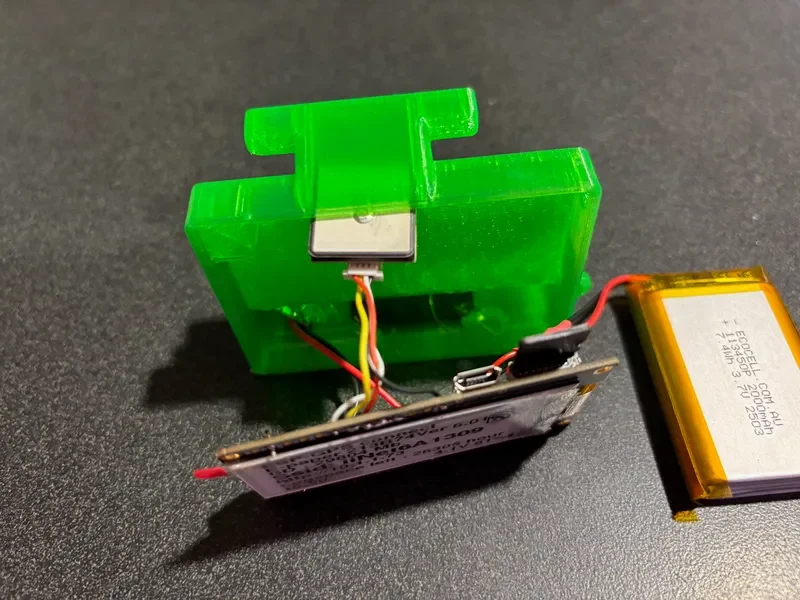

4) Вставьте GPS в гнездо, убедившись, что антенна направлена вверх.

5) Наклейте одну или две небольшие полоски изоленты на небольшую прямоугольную полоску возле гибкого разъема на лицевой стороне дисплея. Эта область фоточувствительна, и если на нее попадет прямой солнечный свет, экран станет тусклым (или потускнеет). Лента и внутренняя отделка 3D защищают эту область от солнечного света и сохраняют хороший контраст при ярком солнечном свете.

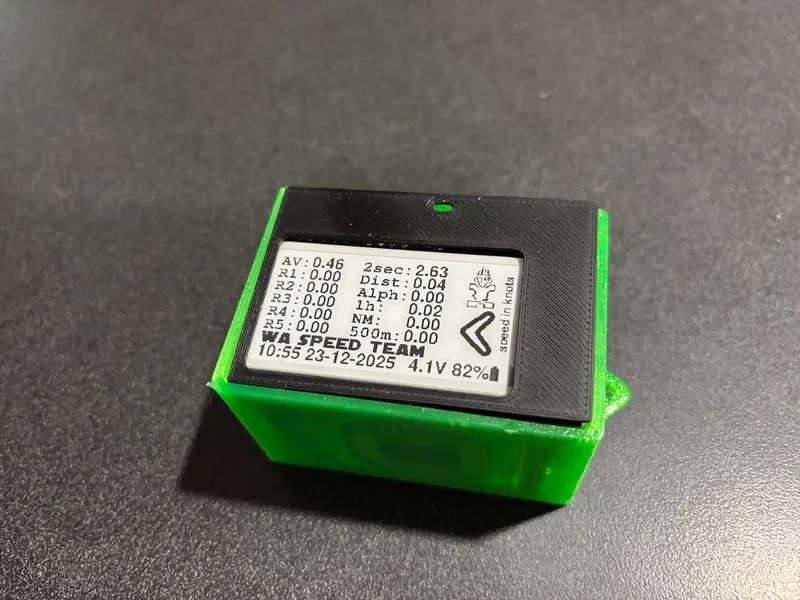

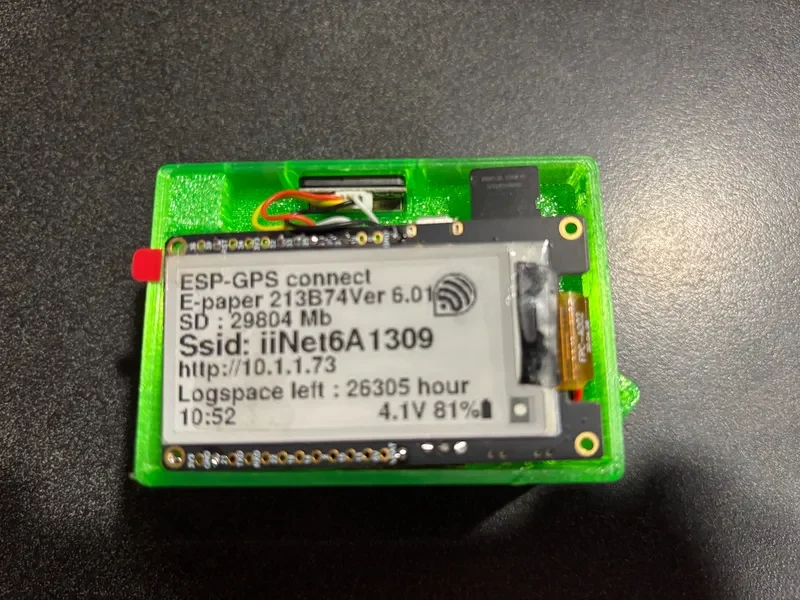

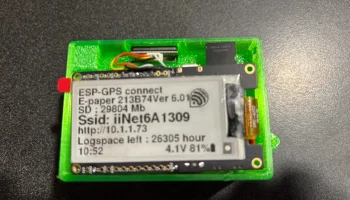

6) Поместите дисплей в корпус, затем внутреннюю обшивку.

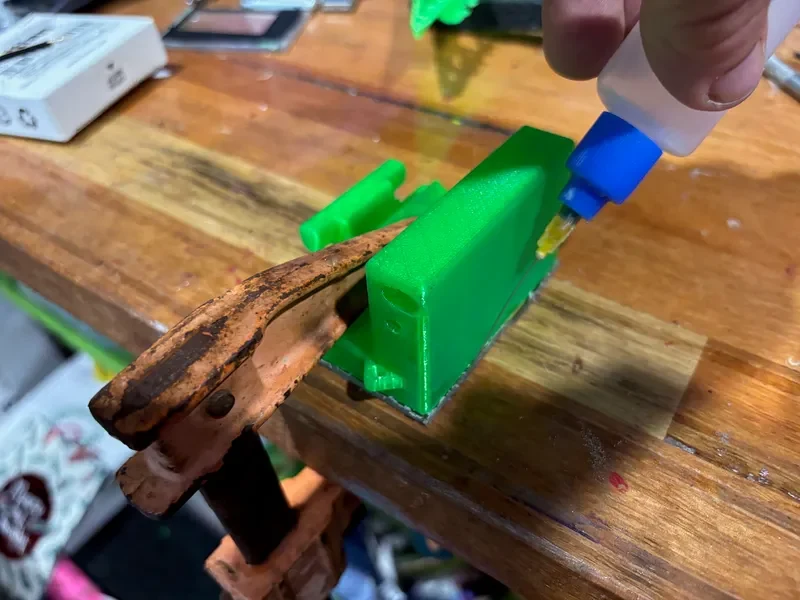

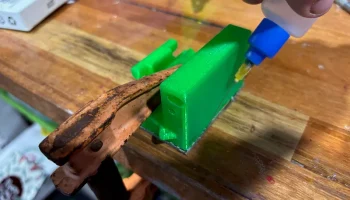

7) Отрежьте кусок поликарбоната толщиной 3 мм примерно по форме, но немного больше (на 1-2 мм), чем требуется. Снимите непрозрачную сторону защитной ленты и зажмите ее в перевернутом виде на скамейке. Нанесите небольшое количество дихлорметана по краю корпуса. (Обратите внимание, что если вы нанесете клей до того, как закрепите зажим, клей часто растекается по всей внутренней крышке, портя ее внешний вид)

8) Оставьте зажатым минимум на час, а лучше ��а ночь, затем проведите окончательную проверку всех функций вашего GPS. Нанесите каплю горячего клея на всю поверхность соединения поликарбоната с корпусом… это предотвратит вытекание эпоксидной смолы. Если у вас нет горячего клея, используйте вместо него шарик силикона (того, которым вы заклеиваете ванные комнаты и т. д.).

9) Используйте сверло диаметром 4 мм (держите его в руке) и очистите отверстия для заливки эпоксидной смолы (в зависимости от того, как вы ориентировали отпечаток, они могу�� быть слегка овальными).

10) Приготовьте заливочную эпоксидную смолу. Для заполнения требуется около 36 граммов (30 мл), поэтому вам нужно смешать около 40 граммов, чтобы оставить немного резервуара. Держите пистолет для горячего клея наготове на случай протечек.

11) Вставьте старый шприц в одно из заливных отверстий. Это один резервуар, затем наполните устройство из другого отверстия, используя другой шприц. (Шприцы можно приобрести в любой аптеке очень дешево). Действуйте медленно, так как высокое давление может привести к просачиванию эпоксидной смолы через отпечаток. Не нажимайте на поршень до упора, иначе впрыскивается воздух. Как только эпоксидная смола начнет вытекать из другого резервуара, рекомендуется держать устройство под разными углами и продолжать заполнять, чтобы удалить пузырьки воздуха. При необходимости опорожните резервуар обратно в контейнер для смешивания и продолжайте впрыскивать эпоксидную смолу до тех пор, пока пузырьки воздуха не перестанут выходить.

12) Продолжайте держать устройство под разными углами, чтобы убедиться, что все пузырьки воздуха удалены. Если между поликарбонатом и внутренней обшивкой образовался пузырь воздуха, надавите на фасад.
