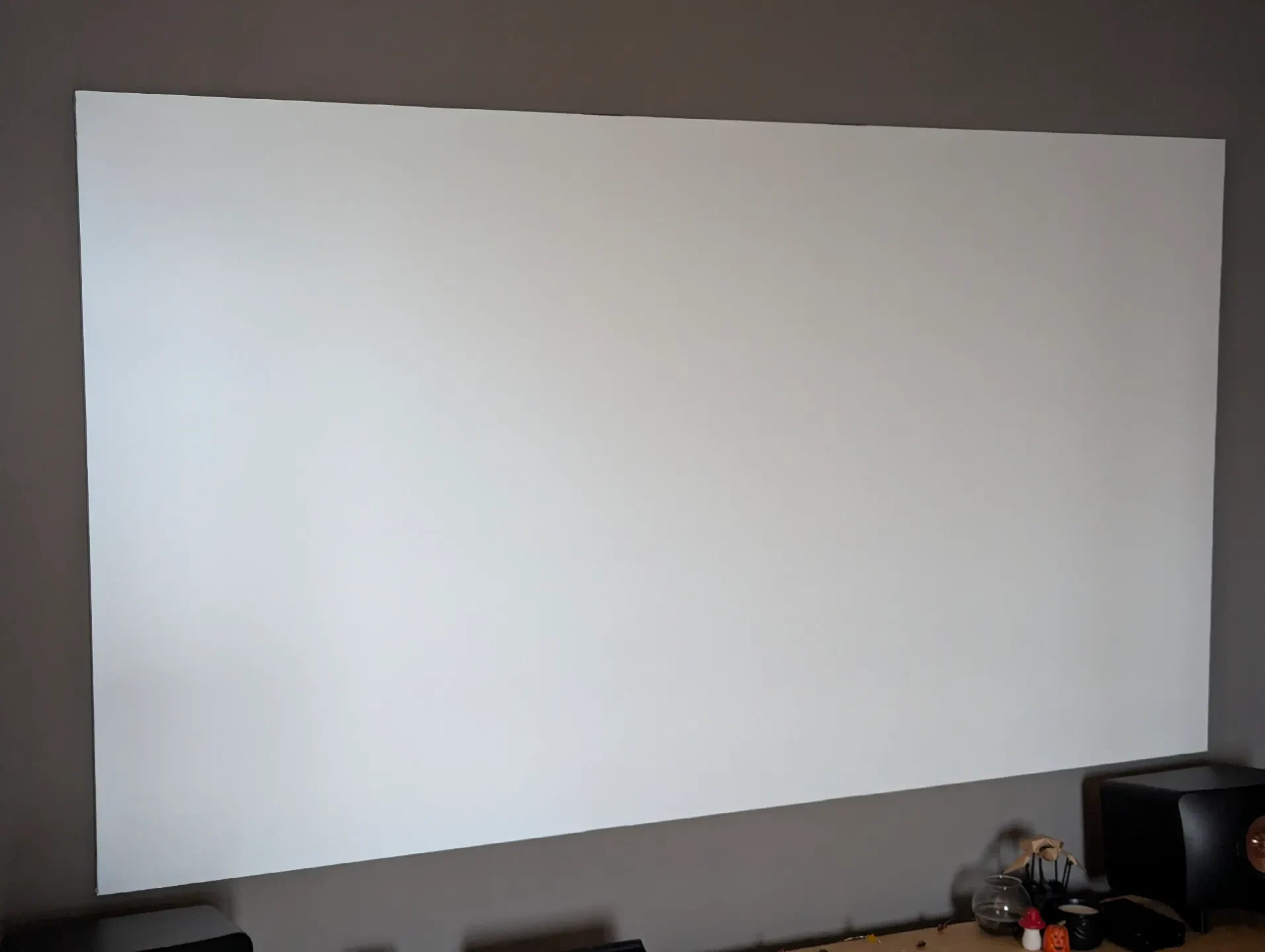

Экран для проектора диагональю 92 дюйма

Этот проект для вас, если вы ищете недорогой экран с фиксированной рамкой и обладаете терпением.

Спецификация:

2x алюминиевый U-профиль 20x20x1,5 мм / 2 м — ссылка на магазин в Чехии
2x алюминиевый U-профиль 20x20x1,5 мм / 146 см — (просто купите еще два профиля по 2 м и отрежьте их)
4x алюминиевый U-профиль 20x20x1,5 мм / 27 см — (остальные профили разрезать пополам)
2x алюминиевые квадратные тру��ы Профиль 20x20x1,5 мм / 1 м — ссылка на магазин в Чехии
40 тепловых вставок 5x5 M3
40 винтов M3 10 мм с плоской головкой
11м M3 VHB 5952F 19мм — да, это много и недешево, но это хорошая вещь
2 шурупа к стене (я использовал Fischer N6 x 60/30 мм S)
2x 100-дюймовый проекционный экран с белой сеткой от Али (один слишком тонкий, или вы можете использовать другую ткань в качестве первого слоя, или, может быть, темную фольгу) — Али, тест ткани экрана: YouTube

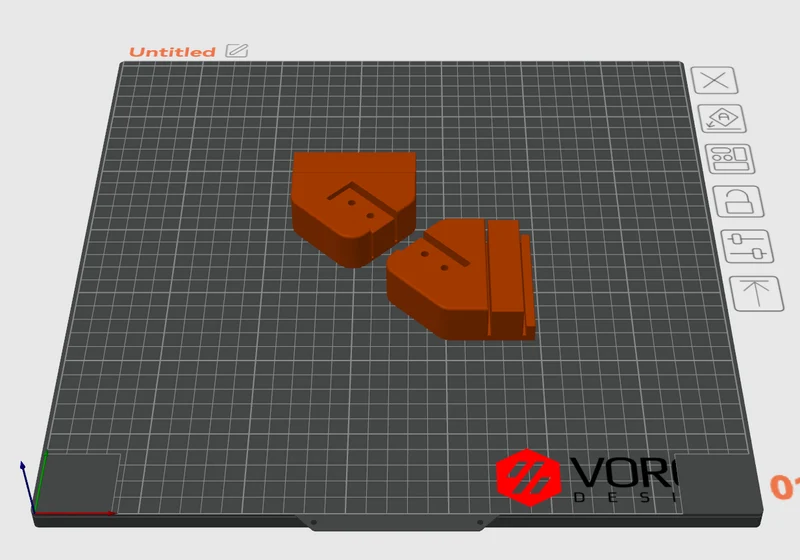

Детали, напечатанные на 3D-принтере: используйте 4 или 5 стен и 25% или более для заполнения.

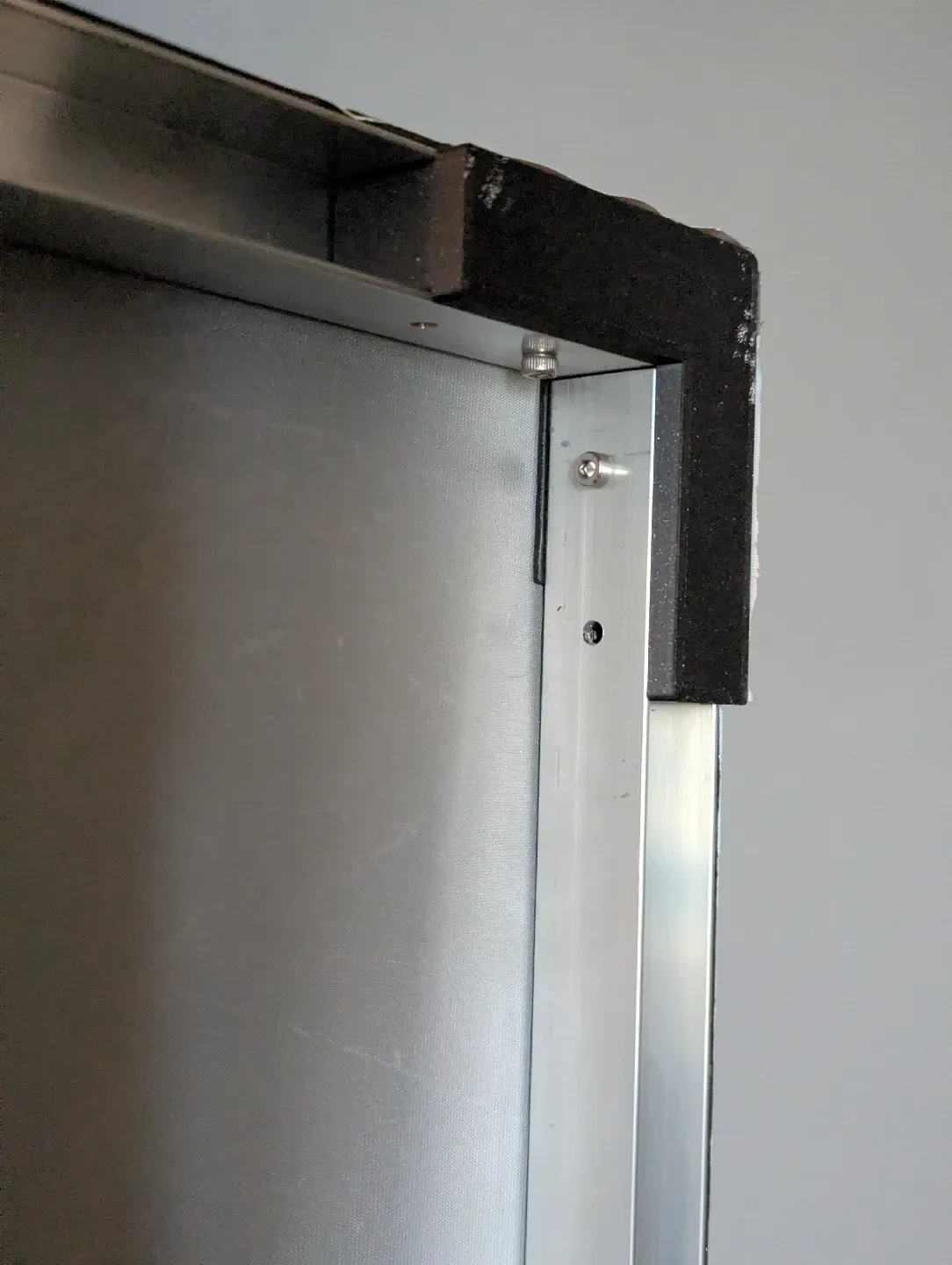

4x угловой шарнир

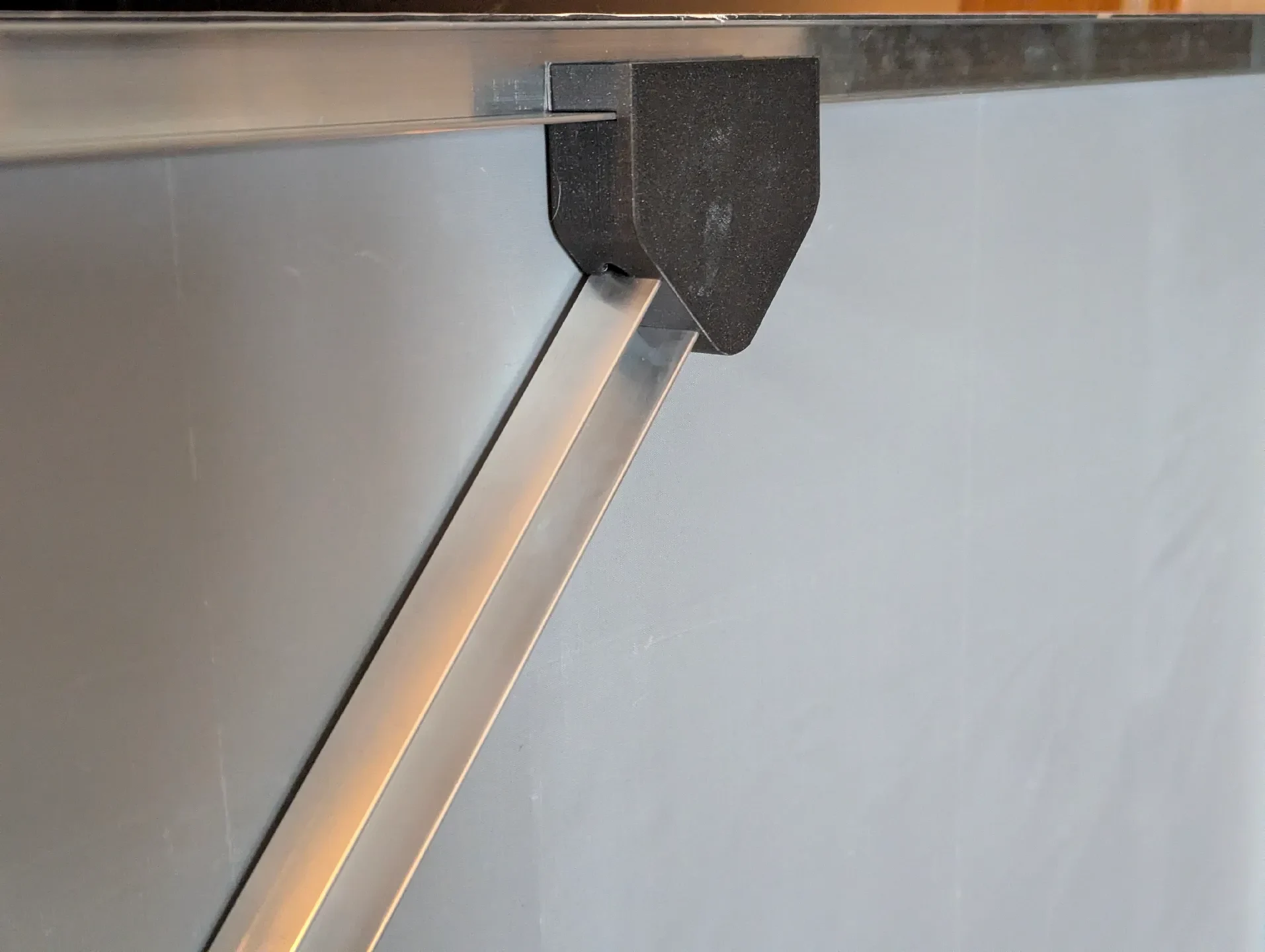

4x 45-раскосный шарнир
4x 45-раскосное соединение (в зеркальном отображении по оси Y, см. изображения)
4x раскоса

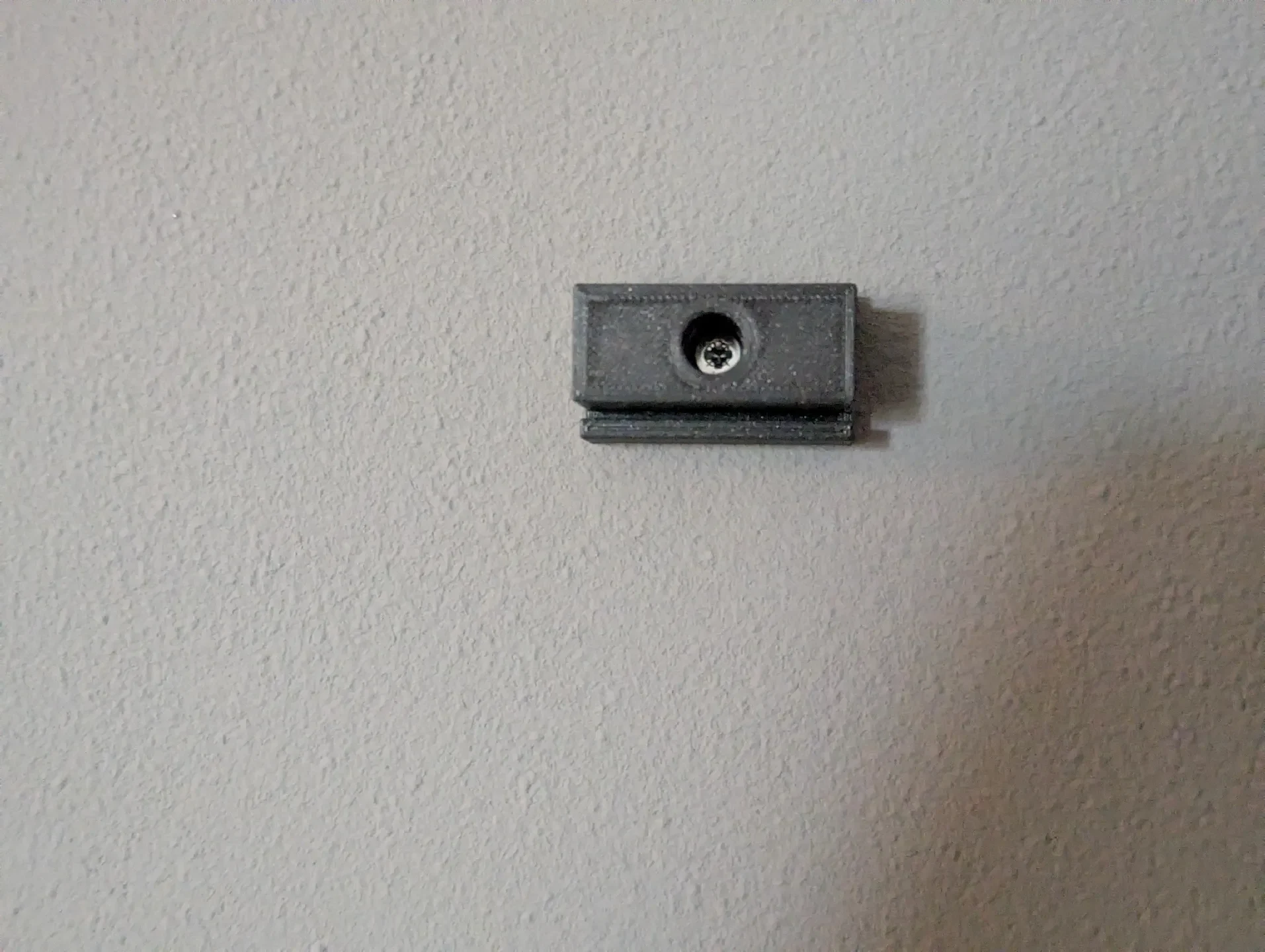

2x настенное крепление
2 профиля-направляющие дл�� сверла (один запасной)

Краткое руководство (дополнительные инструкции смотрите на изображениях)

Вырезать профили по спецификации спецификации
Профили для сверления с направляющей (есть два расстояния между отверстиями, ближе друг к другу используются для распорных соединений, а дальше для угловых соединений, отверстия сверлятся в одной плоскости!)
Прижмите нагревательные вставки к 3D-напечатанным деталям (по возможности заподлицо со стенка��и)
Свинтите раму (в идеале на полу, слишком большая гибкость может сломать напечатанные на 3D-принтере углы)
Свинтить 45-раскосный и U-образный профили 27 см.
Свинтить раскос и профиль из квадратной трубы длиной 1 м.
Нанесите ленту M3 VHB на соединения раскосов, на слегка утопленные поверхности (перед нанесением используйте для очистки IPA).
На основной раме очистит�� U-образный профиль изнутри с помощью IPA.
Направьте и вставьте угловые распорки (45) в раму (повторите для всех углов).

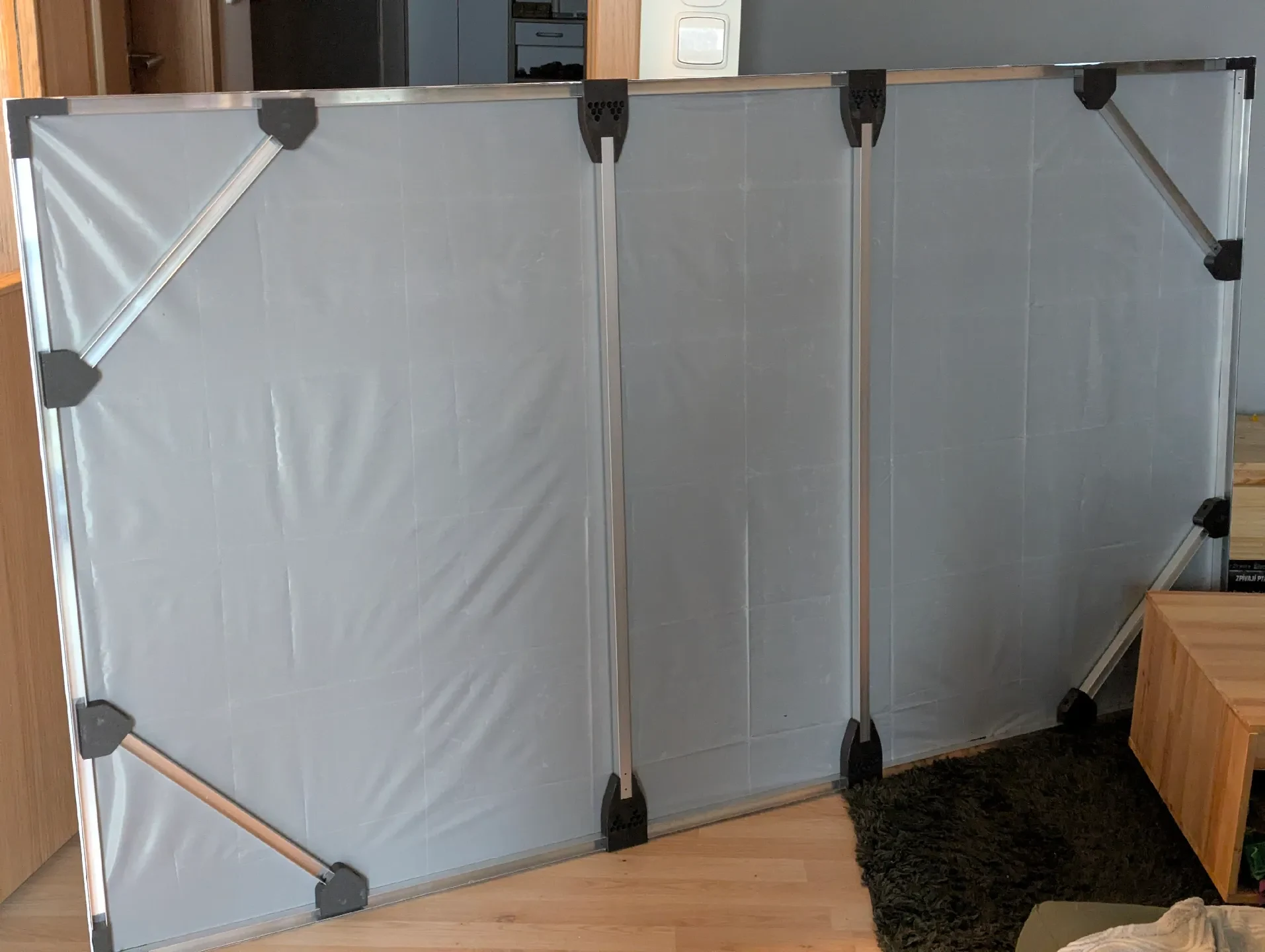

Направьте и вставьте большие скобы в раму, каждая примерно на расстоянии 80 см от углов рамы.
Теперь вы можете перевернуть рамку назад и использовать M3 VHB (не на всей раме, просто полоску ленты по 10 см каждые 20 см) спереди, чтобы закрепить первый слой, и обрезать его вокруг рамы (это муторная работа, возможно, вы можете использовать черную фольгу с клеем как лучшую замену)
Теперь вы можете наклеить скотч по бокам кадра и вокруг всего кадра.
Подготовьте белую сетчатую ткань (используйте утюг и пар, чтобы максимально разгладить ее, дайте ей время)
Сначала закрепите ткань сверху. Затем попытайтесь максимально зафиксировать раму, а с противоположной стороны попробуйте растянуть ее и приклеить к ленте VHB, двигайтесь максимально медленно. 50 см за раз.
Теперь вы можете попробовать стороны, используя ту же технику, посмотреть сбоку на рябь и попробовать натянуть ее. Дополнительные руки всегда полезны. Не торопитесь.

Это не лучший дизайн, но он работает, и окончательная цена составляет около 110 евро. Но если вы не настолько сумасшедшие, вы можете купить 100-дюймовый Aveli (ЕС) примерно за ту же цену, а если вы хотите использовать белую сетчатую тк��нь, просто купите 120-дюймовый вариант и попробуйте растянуть его на раме Aveli.
