Вращающийся инструмент своими руками........

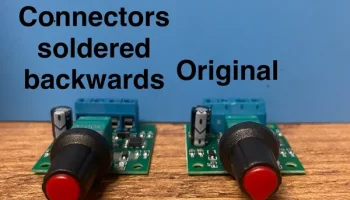

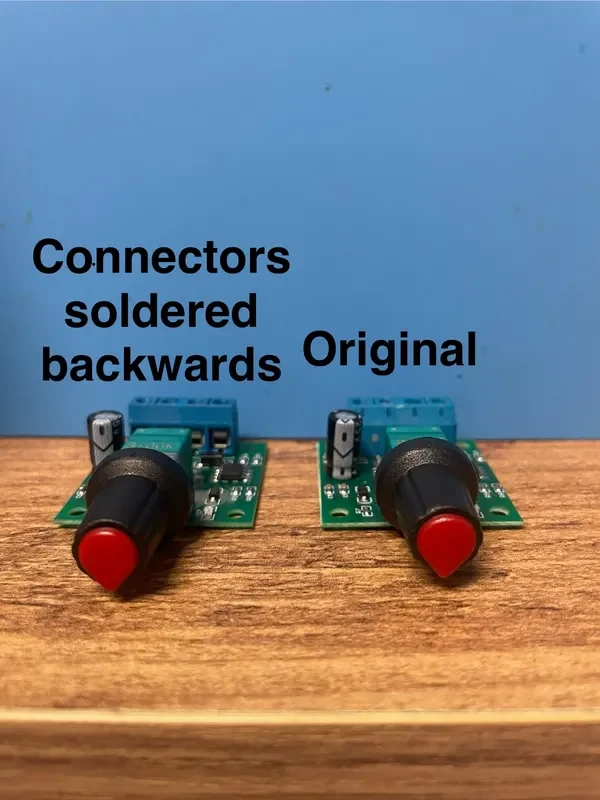

ПРОЧИТАЙТЕ ЭТО ЗАМЕЧАНИЕ: * Схема ШИМ, используемая в этом проекте, имеет 4 припаянных разъема. Чтобы не тратить место зря, я решил снять разъем с печатной платы и перепаять его обратной стороной, чтобы точки входа кабелей были обращены к противоположной стороне.

Кроме того, проект находится в стадии разработки, в будущем я постараюсь модифицировать его и, возможно, добавить печатную коробку передач, чтобы ротор не останавливался и не вращался неравномерно.

необходимые материалы:

PLA или PETG (не имеет значения)

Адаптер 5 В 1 А: https://amzn.eu/d/53fZcij

Схема ШИМ для регулирования скорости: https://amzn.eu/d/eQk1AHV

Двигатель 3-5 В: https://amzn.eu/d/64aO1fU

Разъем постоянного тока 5,5 мм 2,1 мм: https://amzn.eu/d/8U6AE9N

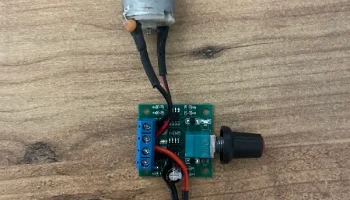

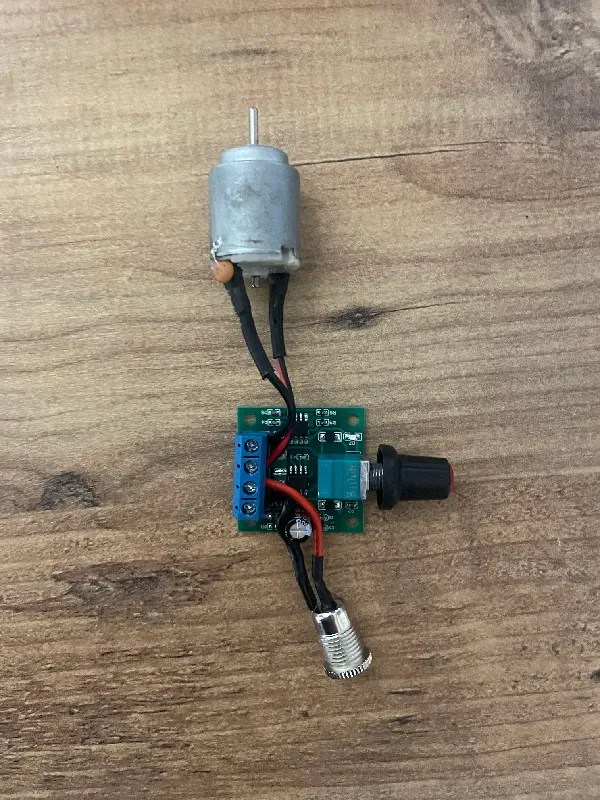

x2 керамических конденсатора по 100 мкФ (нужно припаять по одному к каждой клемме, у каждого одна «ножка» припаяна к корпусу двигателя, а другая припаяна к самой клемме, как показано на рисунках): https://amzn.eu/d/3Tgvyck

x2 винта m3x18

x2 винта m3x10

x4 гайки M3n

Общая стоимость всех компонентов, перечисленных со ссылками: 49,91 евро → 57,76 доллара США.

Ориентировочная цена самого проекта (с учетом покупки адаптера питания): 15,77 евро → 17,93 доллара США.

без адаптера питания: 3,82 евро → 4,34 доллара США.

распечатать информацию:

качество: 0,2 мм

опоры: используйте усилители, чтобы избежать попадания опор во вставки гаек M3n.

ПАУЗА НА СЛОЕ 21, ЧТОБЫ ПОСТАВИТЬ ГАЙКИ НА МЕСТО.
