Корпус контроллера Ender-3

Это специальный корпус, который я разработал для своего старого верного Ender-3 с Raspberry Pi и понижающим преобразователем, а также двумя охлаждающими вентиляторами. Я запускаю свой принтер «без головы», поскольку использую Klipper, поэтому в настоящее время его конструкция не поддерживает стандартный ЖК-экран. Если вам нужен дизайн, допускающий исп��льзование стандартного ЖК-дисплея, дайте мне знать в комментариях.

Я включил STL на всякий случай, без имен и логотипов, но также прикрепил файлы STEP, если вы хотите настроить его самостоятельно. Вы также можете добавить текст с помощью PrusaSlicer или Bambu Studio.

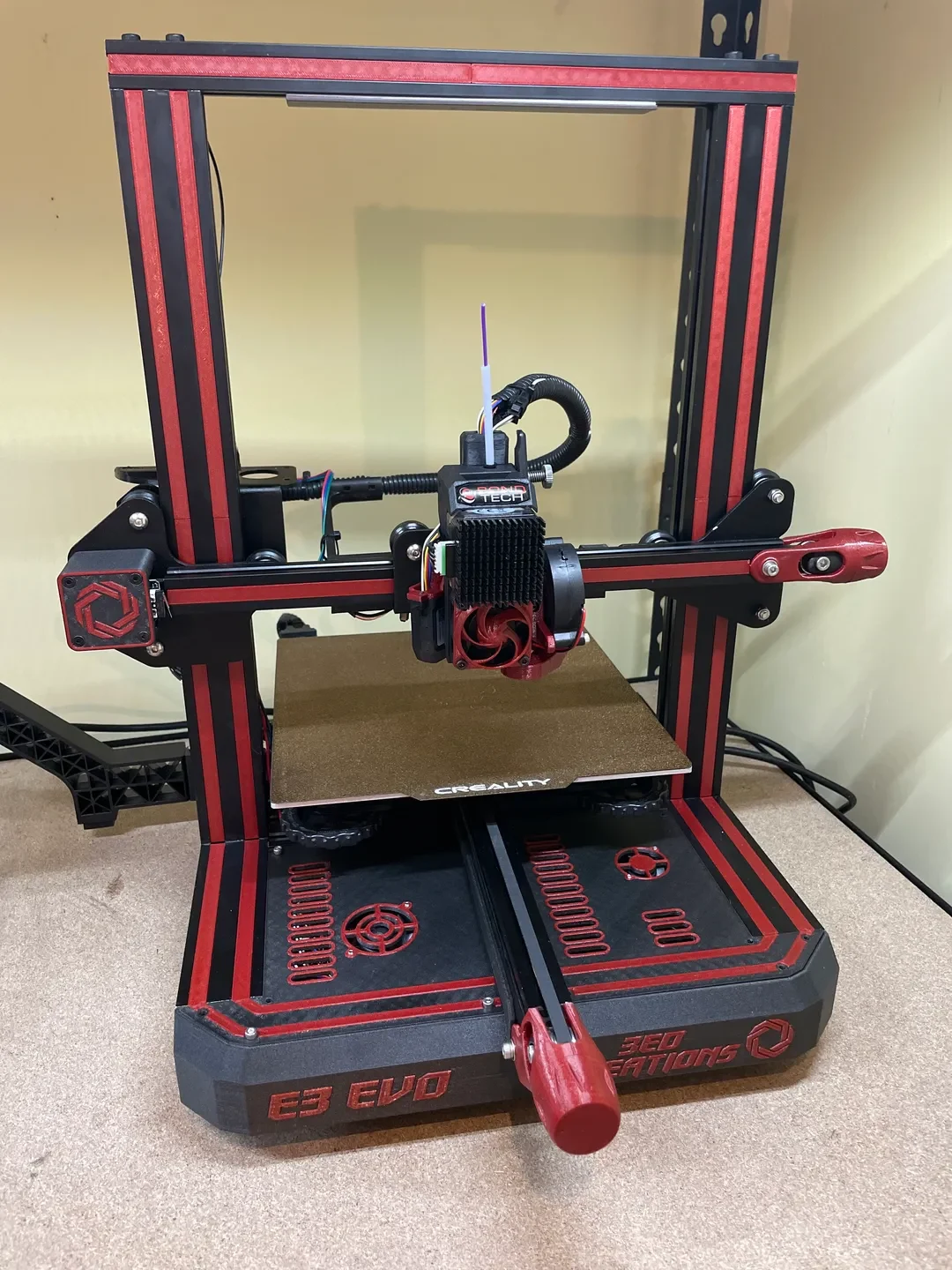

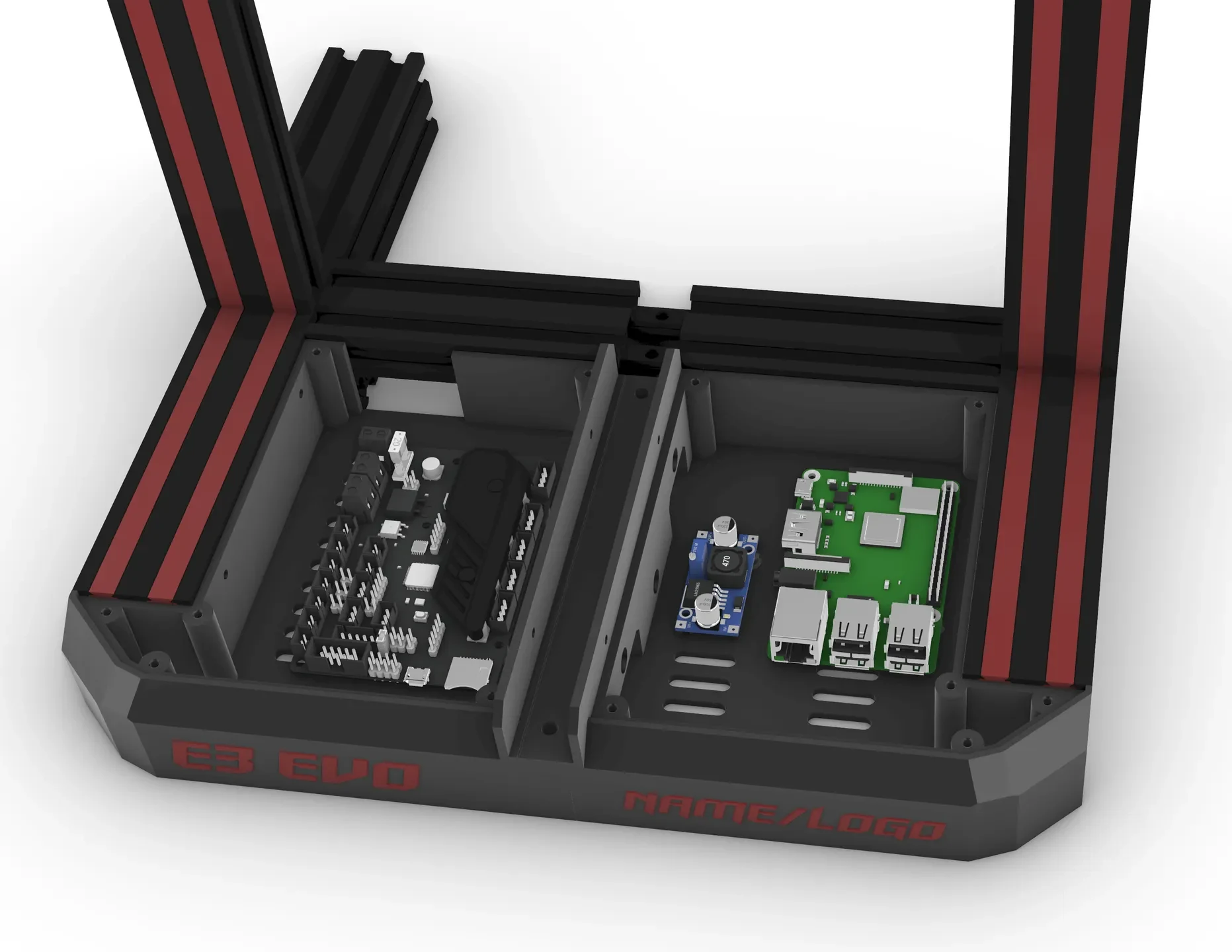

Корпус предназначен для установки контроллера Bigtreetech SKR Mini E3 V3 с левой стороны, но монтажные отверстия идентичны оригинальной плате, а также другим сменным платам, поэтому вы сможете использовать множество различных контроллеров. Если у вас есть другие требования, не стесняйтесь переделать мою модель или дайте мне знать, и я посмотрю, смогу ли я изменить ее для вас.

В правой части корпуса вы можете установить Raspberry Pi (предназначен для модели 3B+, но должен работать с Pi 4. Он также имеет стойки/монтажные отверстия для понижающего преобразователя постоянного тока LM2596, который вы можете использовать для питания вашего Pi непосредственно от источника питания принтера.

Совместимость:

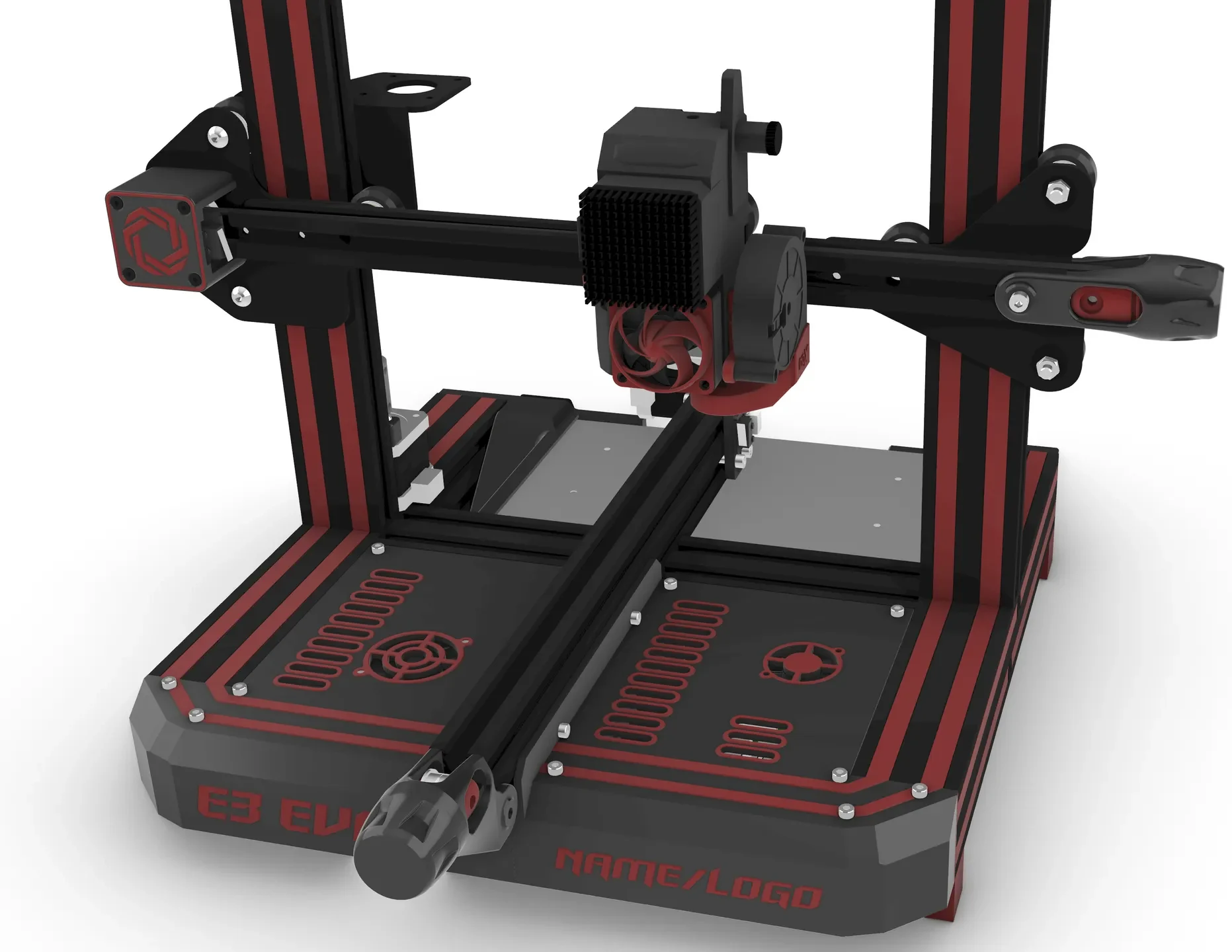

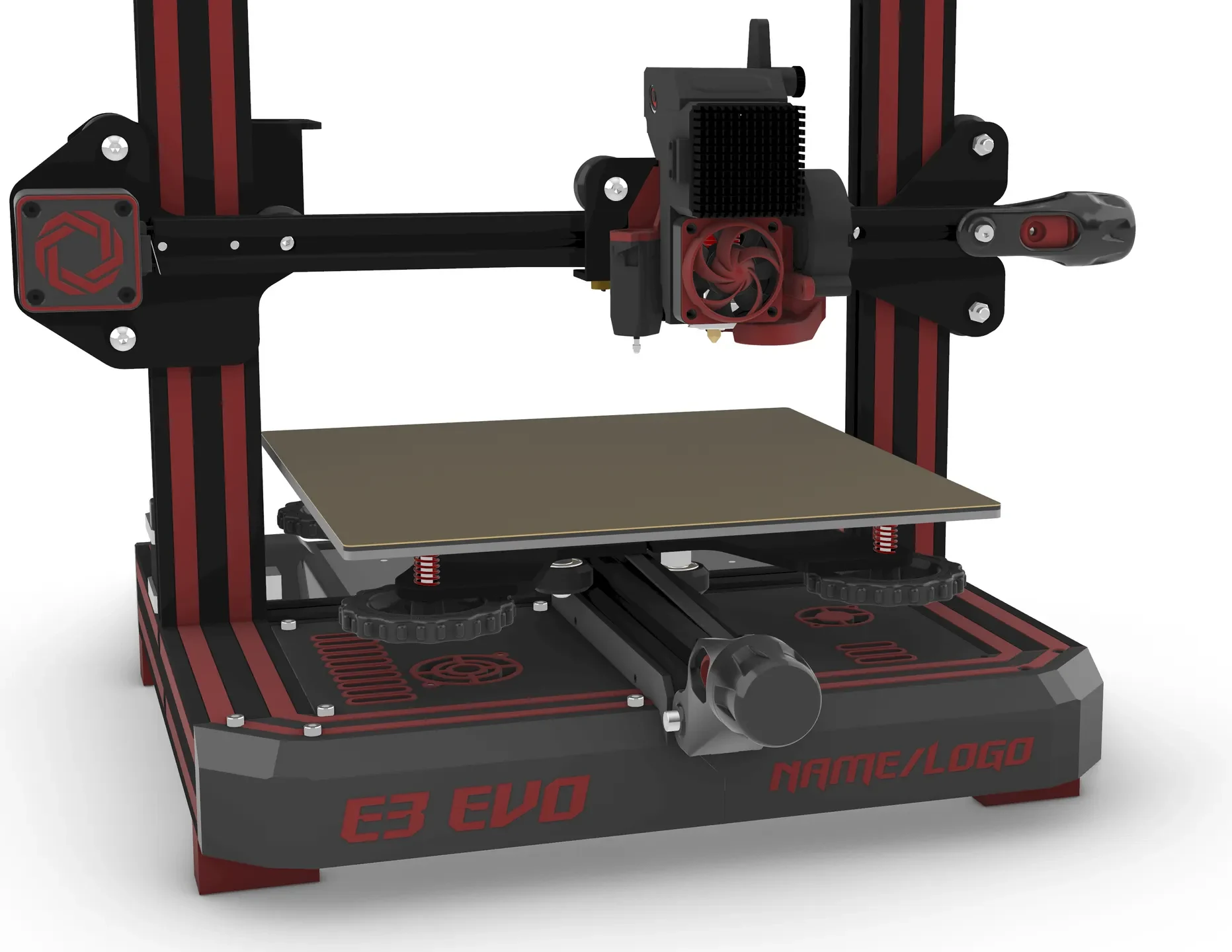

Он был разработан для оригинального Ender-3 с направляющей Y-оси 2040. Более новые модели с направляющей Y-образной формы 4040 не будут работать с этим модом, однако вы можете переделать его, если хотите использовать прилагаемый файл шагов.
Это несовместимо со стандартным дисплеем Ender-3. Он не имеет прохода для кабеля дисплея и блокирует точку крепления дисплея с правой стороны. (Если вам нужна модифицированная версия, позволяющая отображать стандартные изображения, отправьте мне сообщение, и я внесу необходимые изменения.

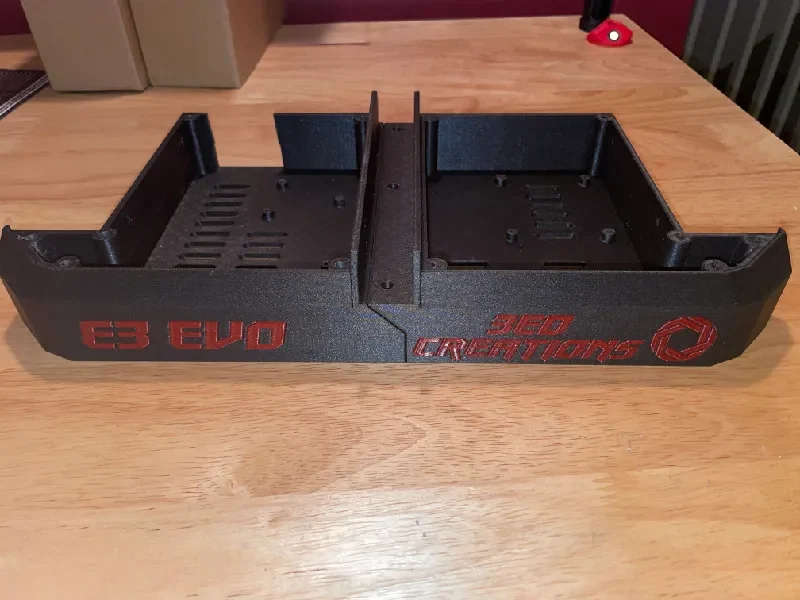

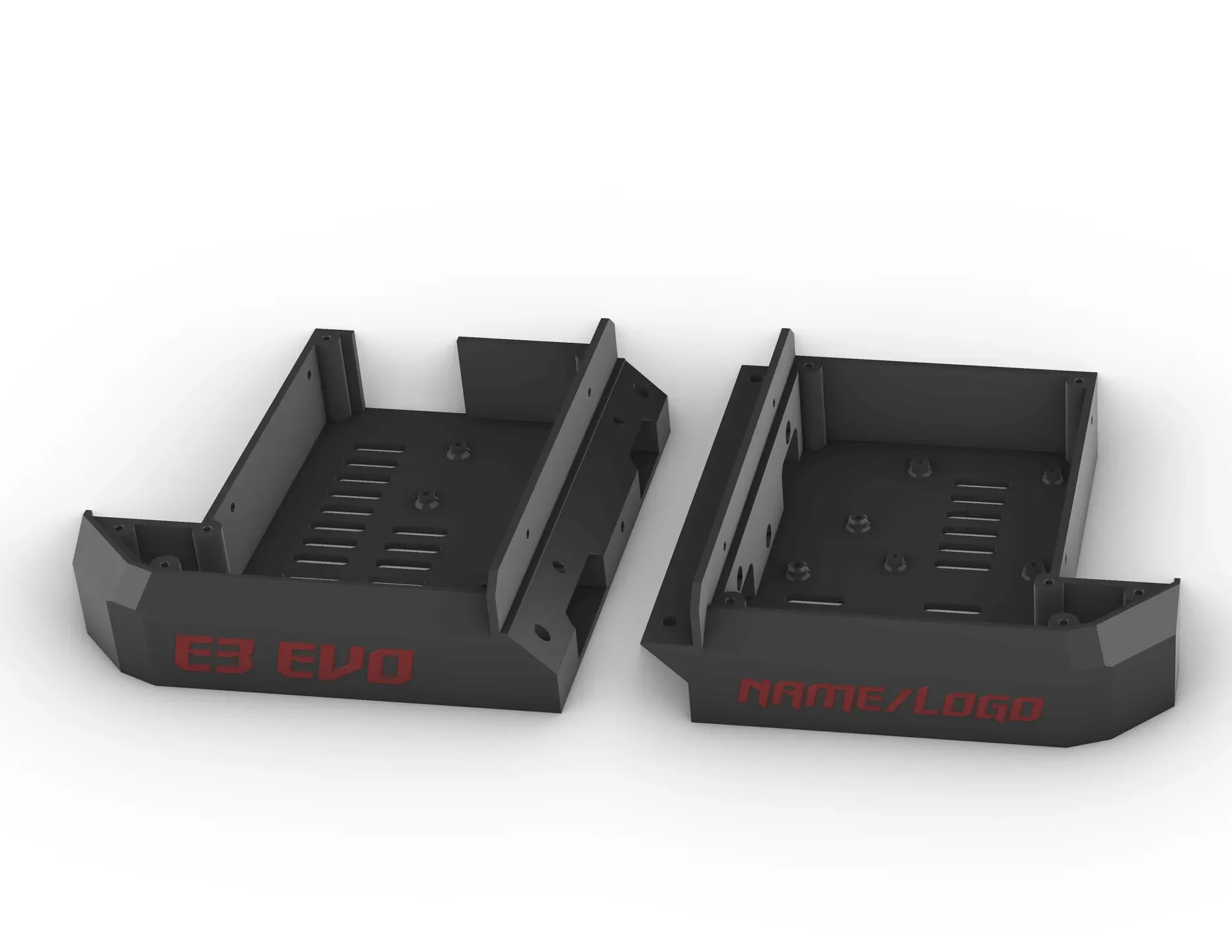

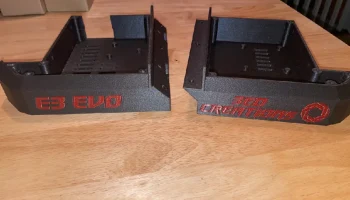

Инструкции по печати: Он состоит из двух частей, поэтому его можно распечатать практически на любом 3D-принтере, включая Ender-3. Для печати каждой половины вам понадобится область сборки 170 по X и 175-180 по Y, что довольно часто встречается.

Вам нужно будет использовать опоры для двух отверстий, которые позволяют проводам проходить от контроллера к Raspberry Pi и понижающему преобразователю.
Вы можете распечатать его с любой плотностью, которая вам подходит, я использовал 3-4 стены и заполнение 15%.

Аппаратное обеспечение:

M5x25 мм SHCS — 3 болта + 3 шестигранные гайки
M5x20мм ШКС — 2 болта + 2 Т-гайки
M3x10 до 20 мм — 12 болтов для крепления крышек (возможно, вы можете использовать 8, если у вас недостаточно)
M3x8 мм — 4 болта + 4 Т-образные гайки для крепления верхней кромки корпуса к экструзии 2040.
Запасной микро-USB (pi 3b+) или USB-C (pi 4), если вы хотите подать питание на свой пи через понижающий преобразователь.

Сборка:

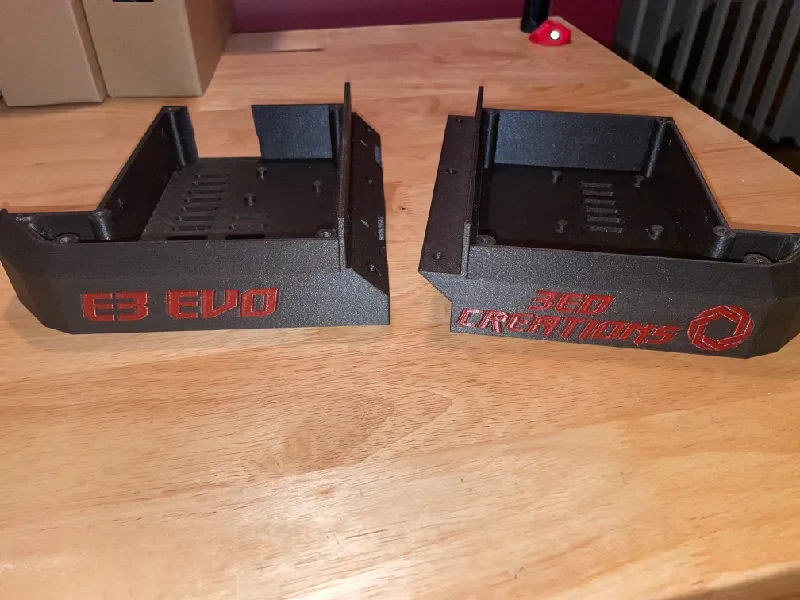

После того как вы распечатали нижнюю часть корпуса контроллера (левую и правую), очистите опорные конструкции и все отверстия. Отверстия М3 должны иметь размер 2,8 мм, что позволит вам ввинчивать винты М3, и они будут нарезать собственную резьбу. Возможно, вам придется приложить немного прижимной силы при их вкручивании, поэтому лучше сделать это перед тем, как приступить к следующим шагам сборки.
Выполнив шаг №1, найдите болты M5x25 мм и шестигранные гайки (по 3 штуки). Вам нужно будет вдавить шести��ранные гайки M5 в шестигранные отверстия в средней части нижней части корпуса L. Затем расположите Case_Bottom_L и Case_Bottom_R вместе так, чтобы фаски плотно прилегали друг к другу. Затем с помощью болтов M5x25 мм или M5x30 мм скрепите две половинки вместе через отверстия и в шестигранные гайки на Case_Bottom_L.
Если вы не используете Raspberry Pi, вы можете пропустить этот шаг. Если да, продолжайте ниже.

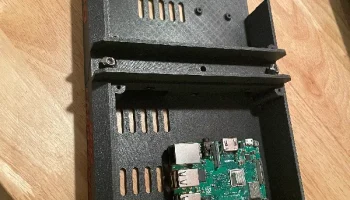

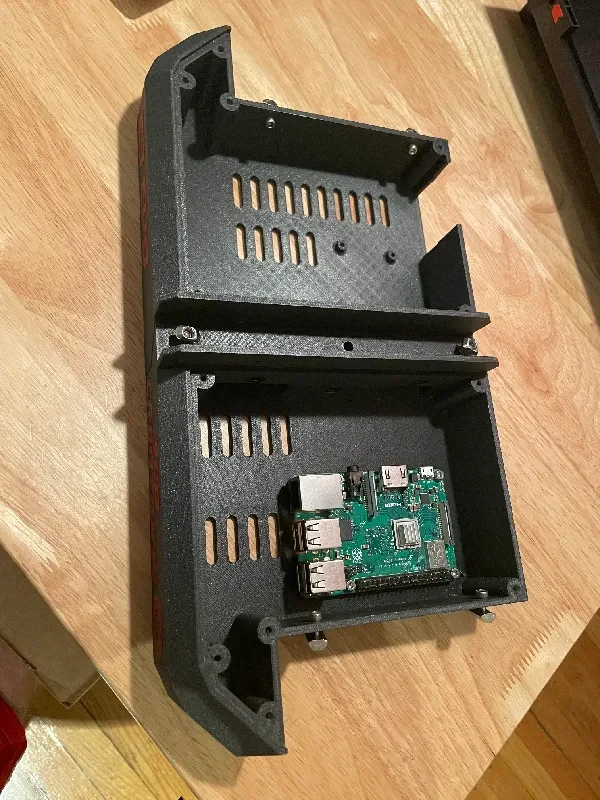

Если вы используете Raspberry Pi, теперь вы можете установить его �� правой стороны. Также к Case_Lid_R можно прикрепить вентилятор 30х30х10 5В для охлаждения пи.
Если вы собираетесь питать свой пи через понижающий преобразователь и блок питания принтера, вам нужно будет проложить провода питания от блока питания к понижающему преобразователю.
Затем вы можете использовать старый кабель micro-USB, зачистить провода на одном конце и припаять их к «выходным» линиям понижающего преобразователя. подключите конец микро-USB
