Плинтус и нижняя часть корпуса Ender 5 Plus Gen 1.0 (баз...

Этот проект находится в стадии разработки и будет меняться, поэтому добавьте этот проект в закладки и обязательно зайдите снова.

Для более быстрого получения обновлений или запросов нажмите ссылку Facebook на странице моего профиля, чтобы присоединиться к моей группе.

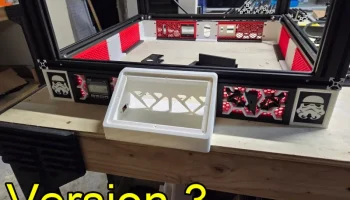

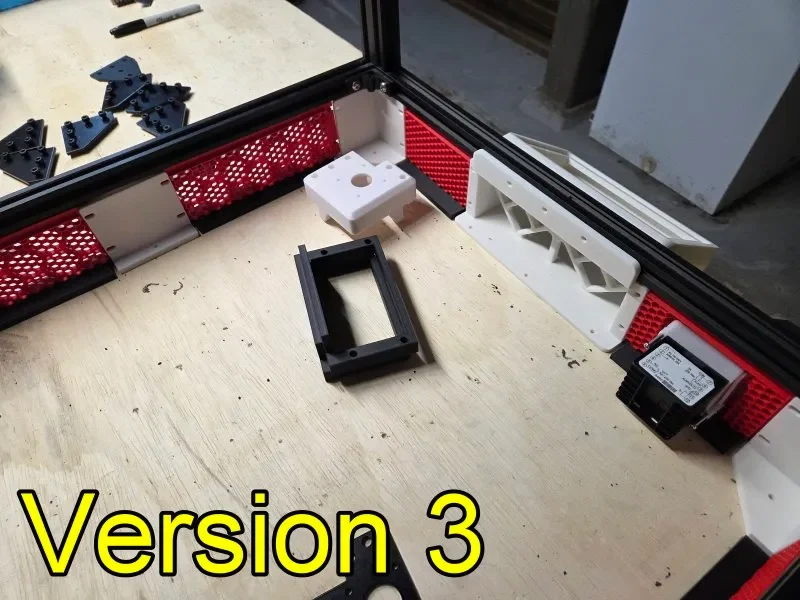

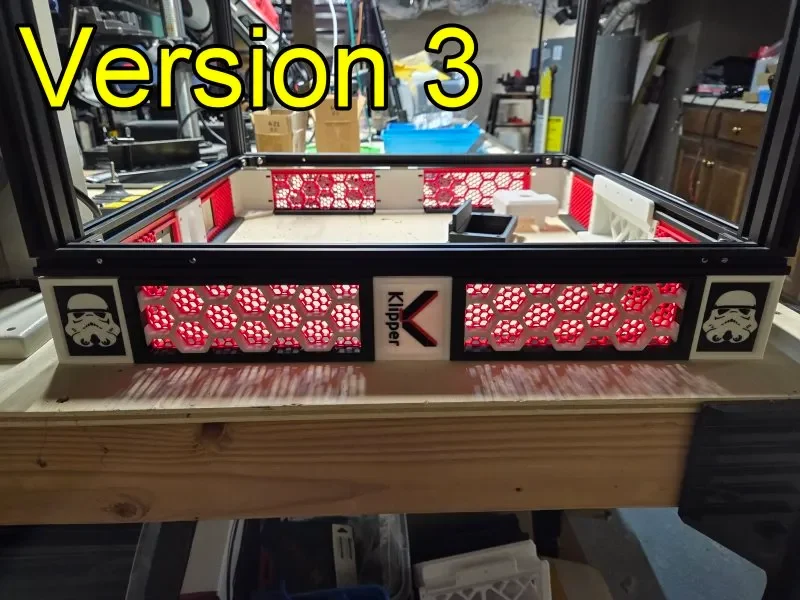

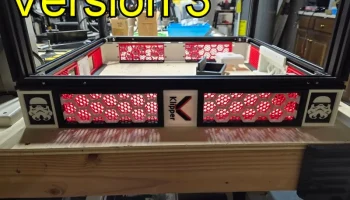

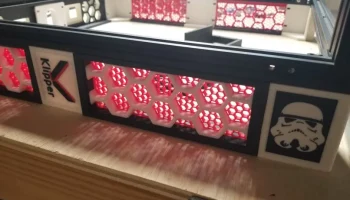

Версия 3 сейчас добавляется...

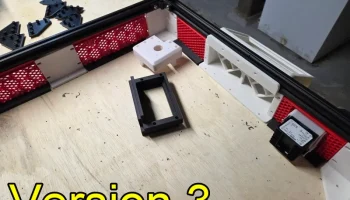

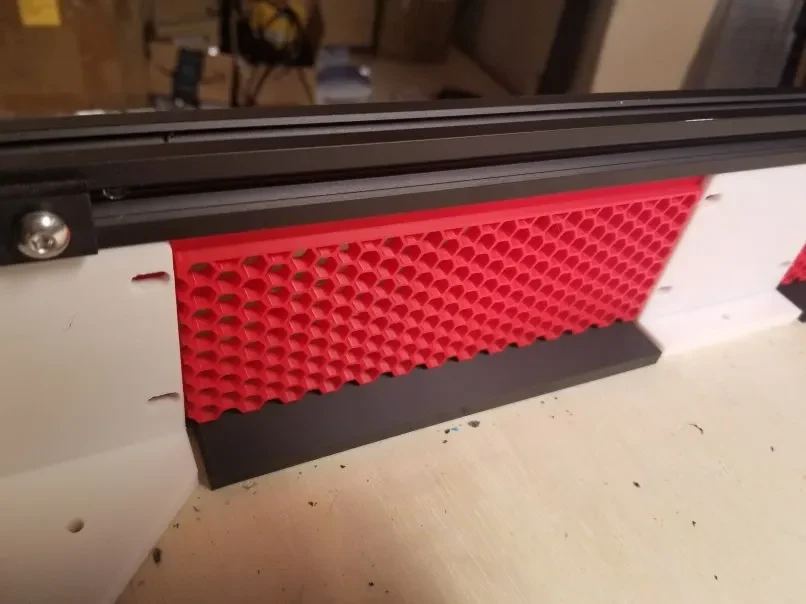

Эта версия имеет более крупные шестигранные отверстия, а также сетчатый фон с шестигранным рисунком меньшего размера. Я буду добавлять больше панелей для V3 по мере их создания. V3 позволит вам вырезать простой прямоугольник и добавить его снизу в качестве пола вместо чего-то более сложного. У меня также будут ��рижимные зажимы, чтобы удерживать его на месте. Если вам что-то нужно, добавьте комментарий о том, что это такое. Спасибо.

Именование:
IEC — имеет отверстие для разъема сетевого шнура IEC.
Переключатель — имеет отверстие для переключателя для монтажа на панели.
RJ45 — имеет отверстие для разъема RJ45 для монтажа на панели (кабель Cat5)
TC — имеет отверстие для разъема термопары для монтажа на панели.
Предусмотрительность

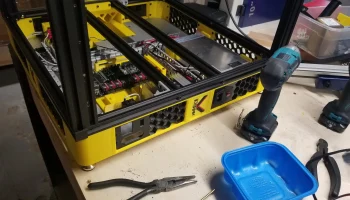

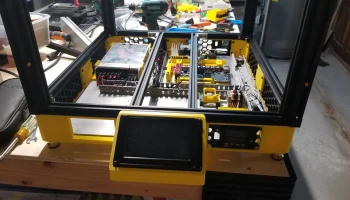

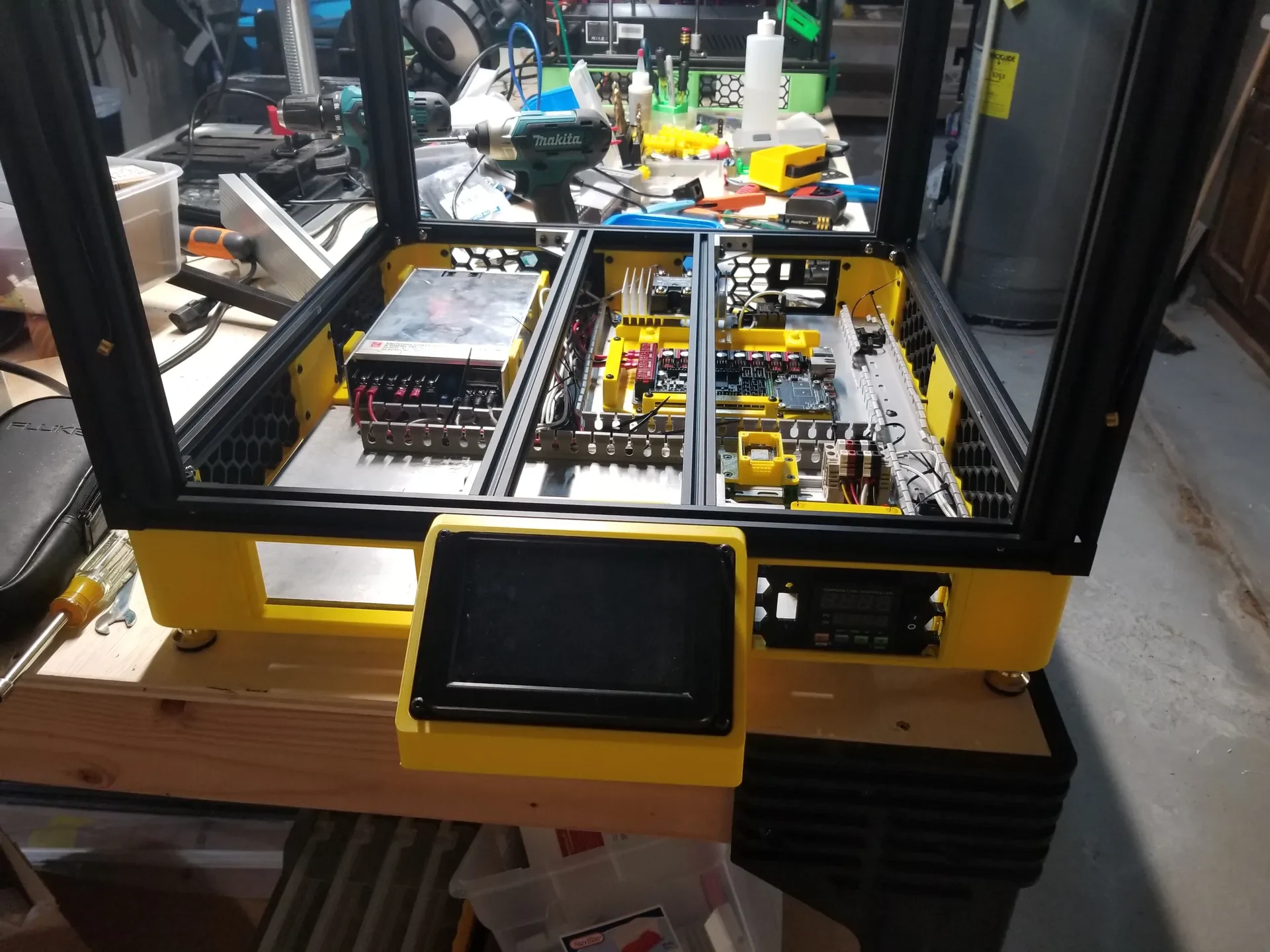

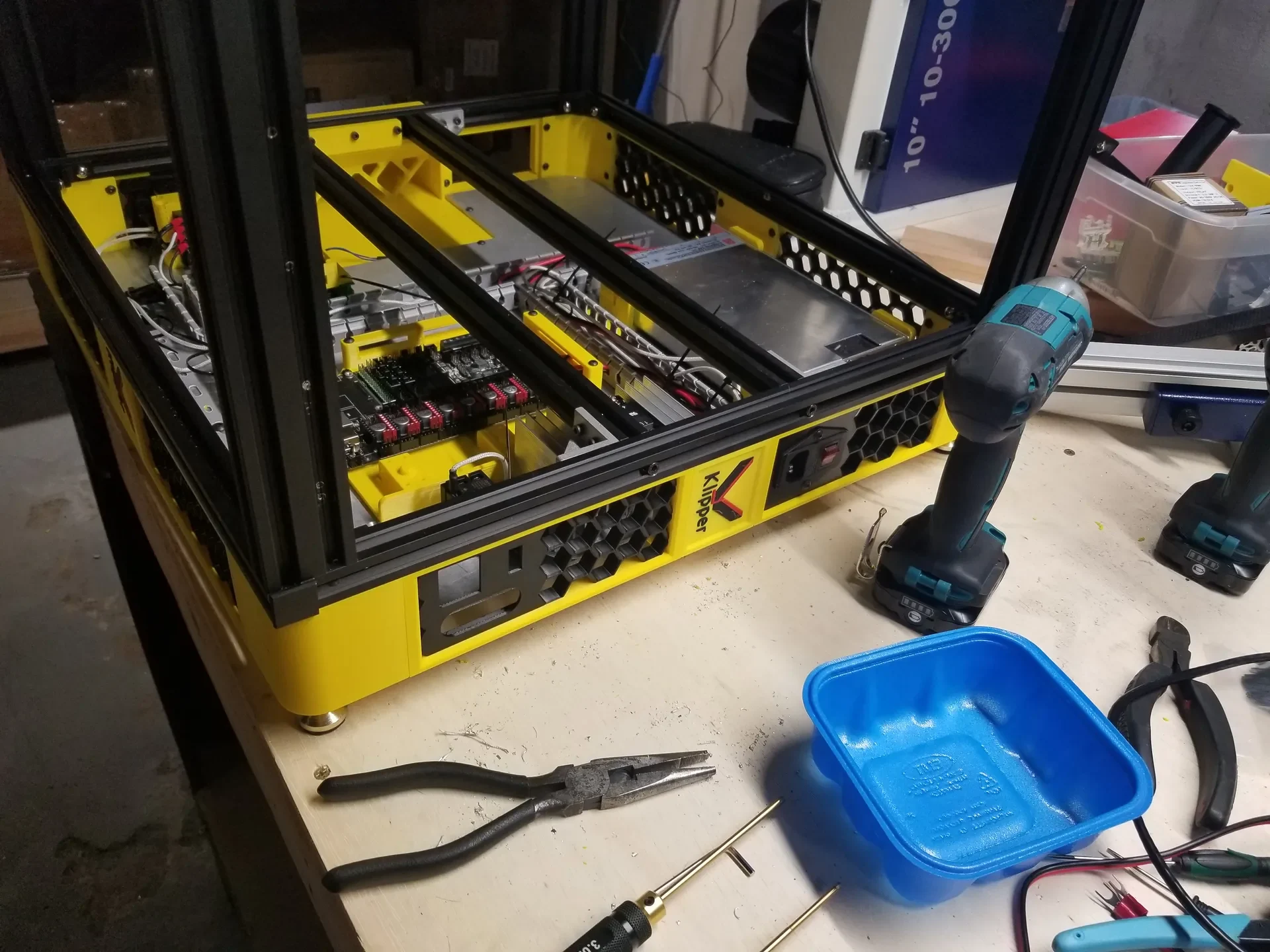

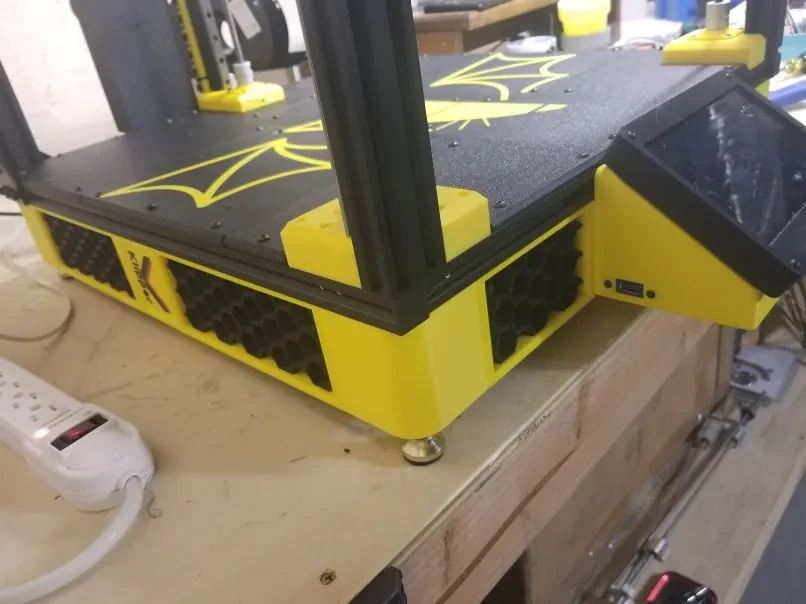

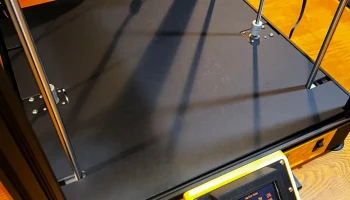

Я разработал это для своего личного использования. Я постоянно модифицирую свои принтеры, и это дает мне свободу использовать любые компоненты, которые я хочу. Это для Ender 5 Plus, а не для Ender 5. Оригинальный корпус Ender 5 Plus подходит для оригинальных компонентов, но не дает вам много возможностей для модификации или добавления. Это поднимает раму Ender 5 Plus на 70 мм, чтобы можно было разместить электронику в этом пространстве, устраняя оригинальный корпус, и выглядит намного лучше, чем простой на вид принтер. Кроме того, плинтус можно добавить, не снимая оригинальный корпус, если вы этого хотите.

Настройки принтера

Я использовал предложенные настройки принтера: сопло 0,4 мм, слой 0,16, 3 стенки, 5 верхних/3 нижних слоя, прямолинейное зап��лнение 15%.

Крепление для двойного стека блока питания можно найти ЗДЕСЬ!

Группа Facebook: https://www.facebook.com/groups/3DPrinterModding.

Необходимые детали
Винты M4x16 с головкой под торцевой ключ
Винты M5x30 с головкой под торцевой ключ
Винты с полукруглой головкой M4x16
Разъем IEC (можно повторно использовать из оригинального корпуса)
Кулисный переключатель; Модель: KCD3-101; Тип действия: фиксация (можно использовать повторно из оригинального футляра)
Экранированный штекер RJ45 к экранированному гнезду RJ45. Длина кабеля: 1 м.
USB3.0 удлинительный кабель «папа-мама» с ушками
Поворотные регулируемые ножки M8x1,25
2 шт. 20x20x600 мм, экструзия с V-образным пазом.
Дополнительные детали

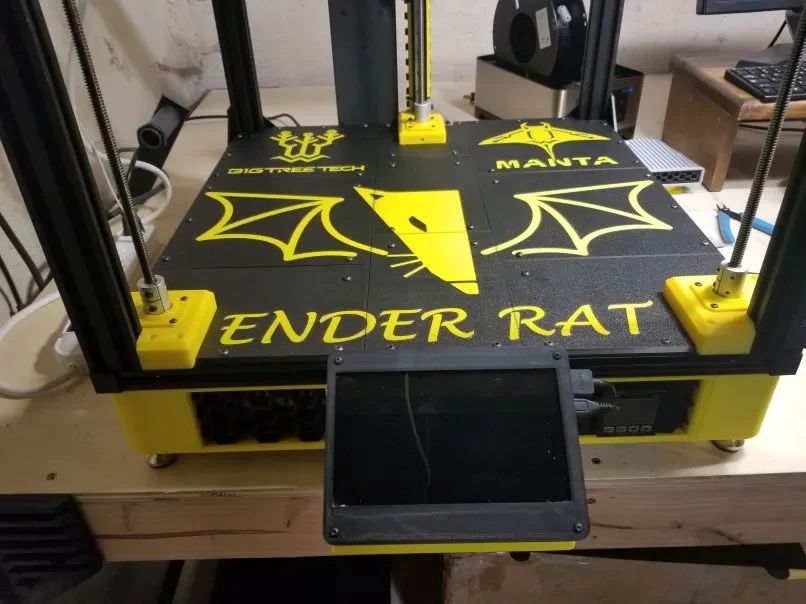

Конвертация Ender 5 Plus в RatRig
Корпус вентилятора CPAP
Крепление вентилятора для материнской платы Manta M8P
Крепление для драйверов BTT Pro 5160T
Кабельные направляющие в стиле RatRig слегка изменены в размерах.

Сборка

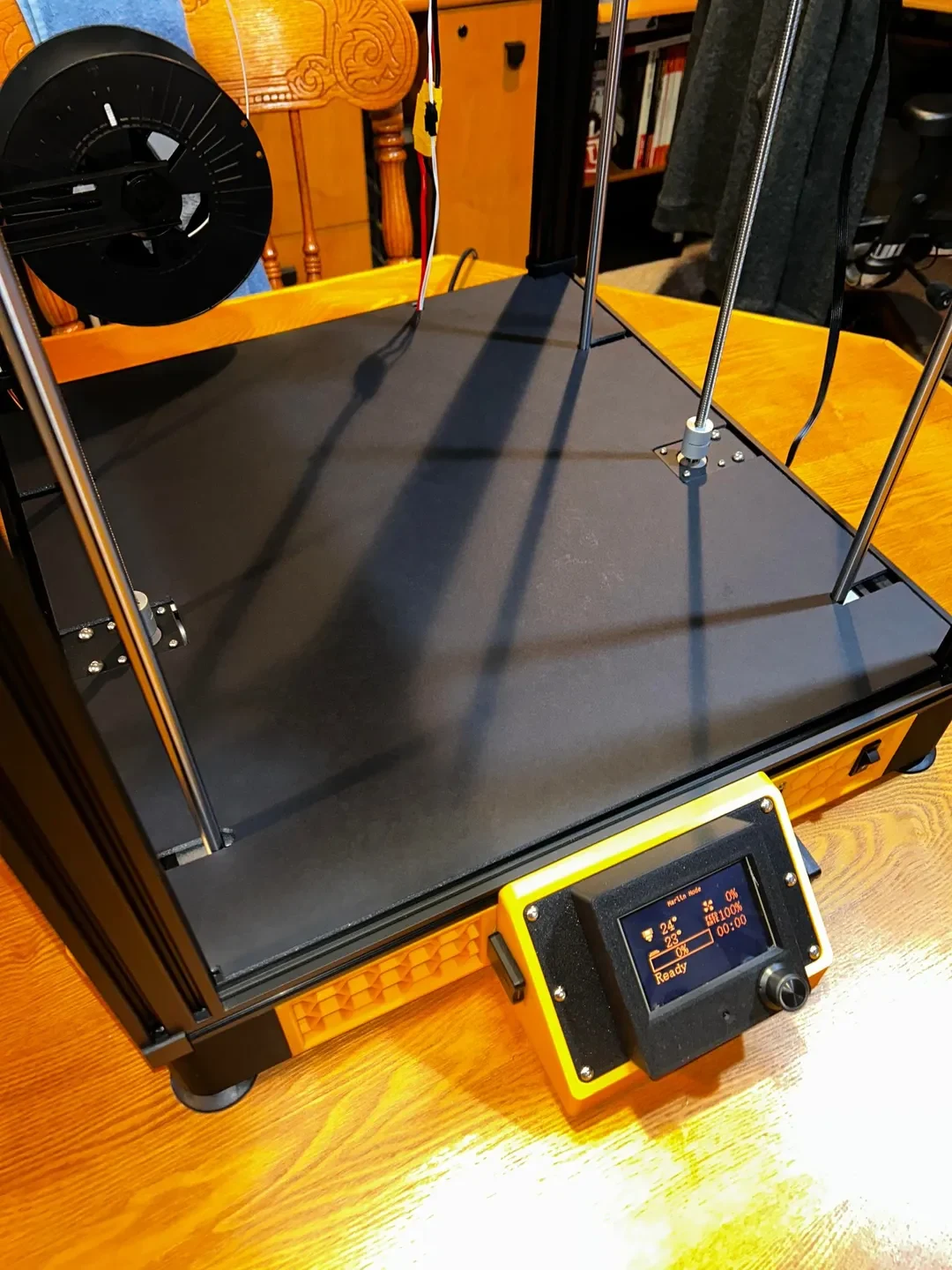

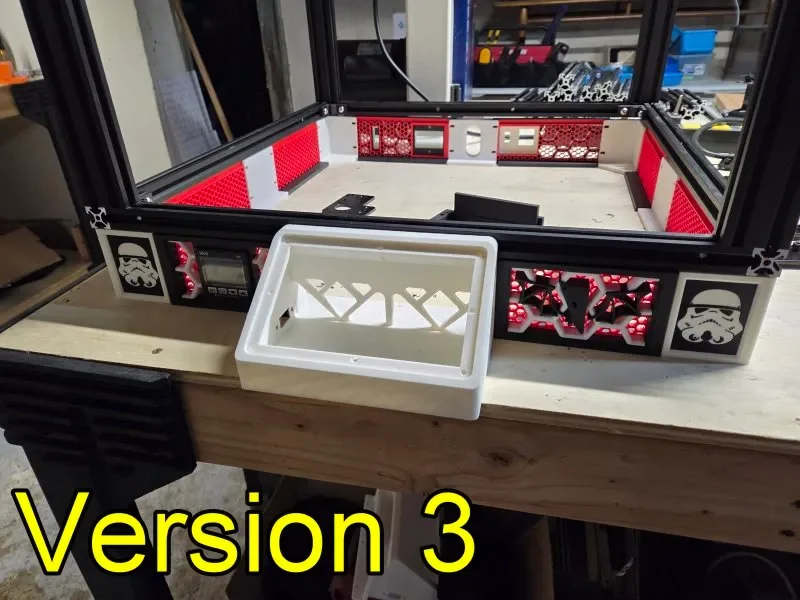

Начните с печати НОГ. Существует два типа ножек: один с привинченными резиновыми ножками, другой с привинченными самовыравнивающимися ножками. Регулируемые ножки имеют резьбу М8. Это действительно лучший способ, поскольку многие поверхности могут быть неровными и неровными. Снимите оригинальные резиновые ножки и установите их с помощью винта с головкой под торцевой ключ M4x16 и Т-образных гаек. Они отмечены буквами L и R, чтобы отличать их друг от друга. Они пойдут по противоположным углам. Вы можете использовать корпус дисплея или использовать другое крепление дисплея. После установки выровняйте принтер, используя нижние направляющие в качестве ориентира.

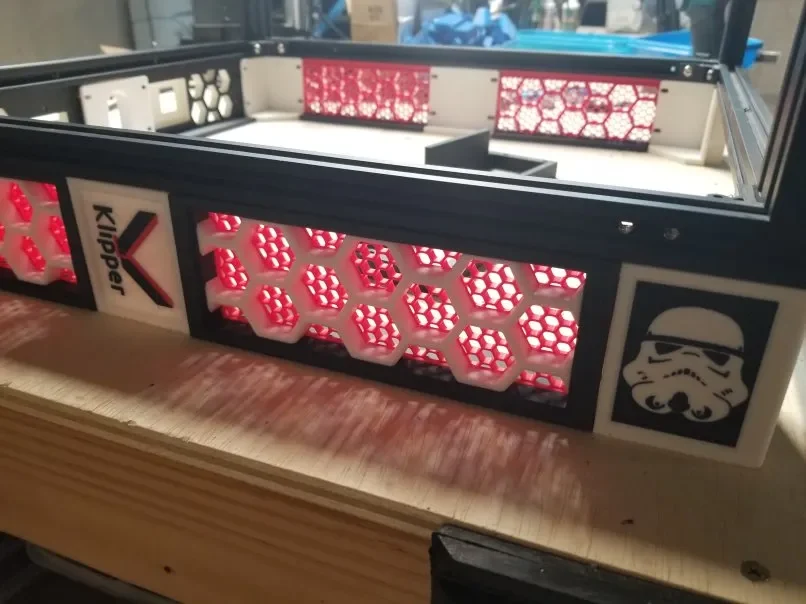

Затем распечатайте центральные части. Некоторые имеют разные логотипы, поэтому комбинируйте их по своему усмотрению. Если вы собираетесь использовать корпус дисплея, вам понадобится 3 таких. Если нет, то вам понадобится 4 шт. Установите ножки с помощью винта с головкой под торцевой ключ M4x16 и Т-образных гаек. Они должны располагаться по центру между ножками. Оставьте немного свободными, чтобы их можно было отрегулировать при установке боковых юбок.
Далее распечатайте боковые юбки. Установите их с помощью винтов с полукруглой головкой 4Mx16. Крепления устанавливаются изнутри. Это глухие крепления, невидимые снаружи. Ослабьте ножки и центральную юбку, чтобы подогнать детали по размеру. Снова затяните крепления.
Затем распечатайте задние юбки. Установите их так же, как и боковые юбк��.
Снимите оригинальный корпус. Вырезаем 2 куска профиля 20х20.
