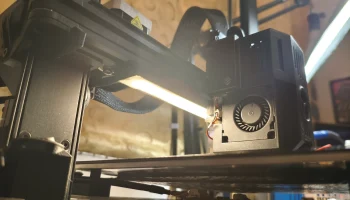

Световая полоса оси X для Creality Ender 3 V3 KE

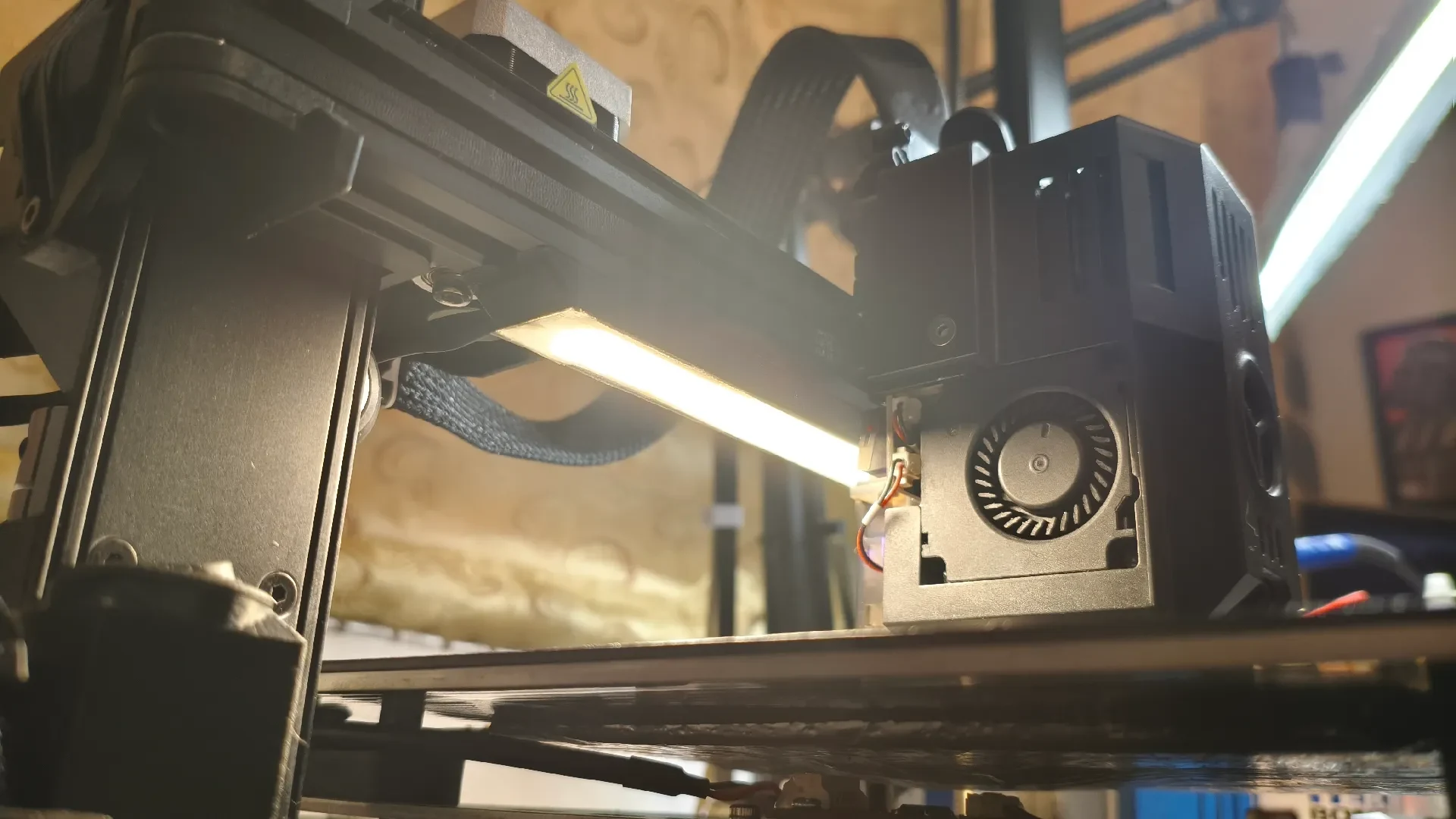

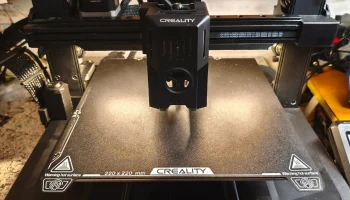

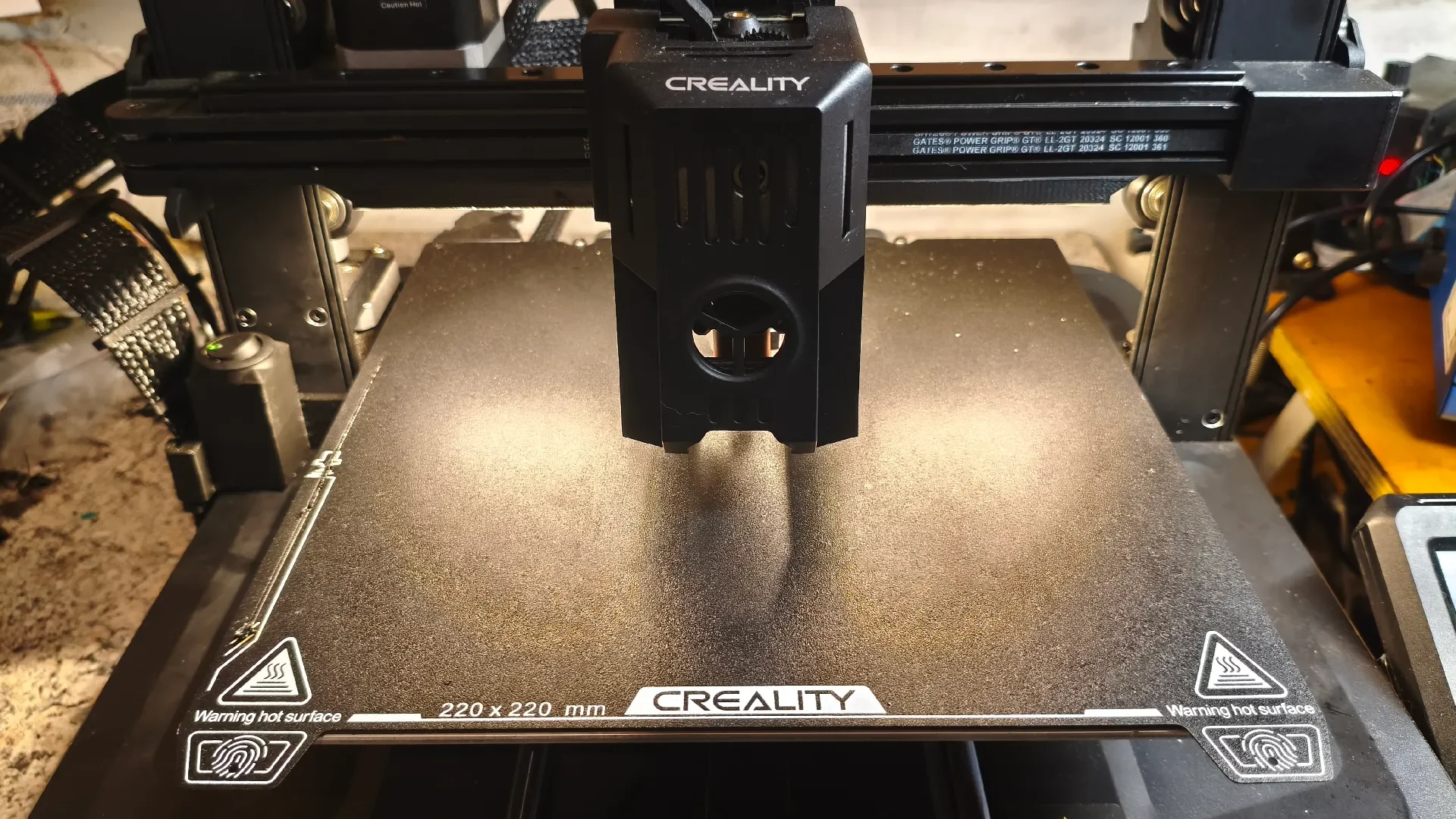

Это световая полоса для оси X, поэтому освещение очень близко к печатаемому объекту. Это световая полоса для оси X, поэтому освещение очень близко к печатаемому объекту.

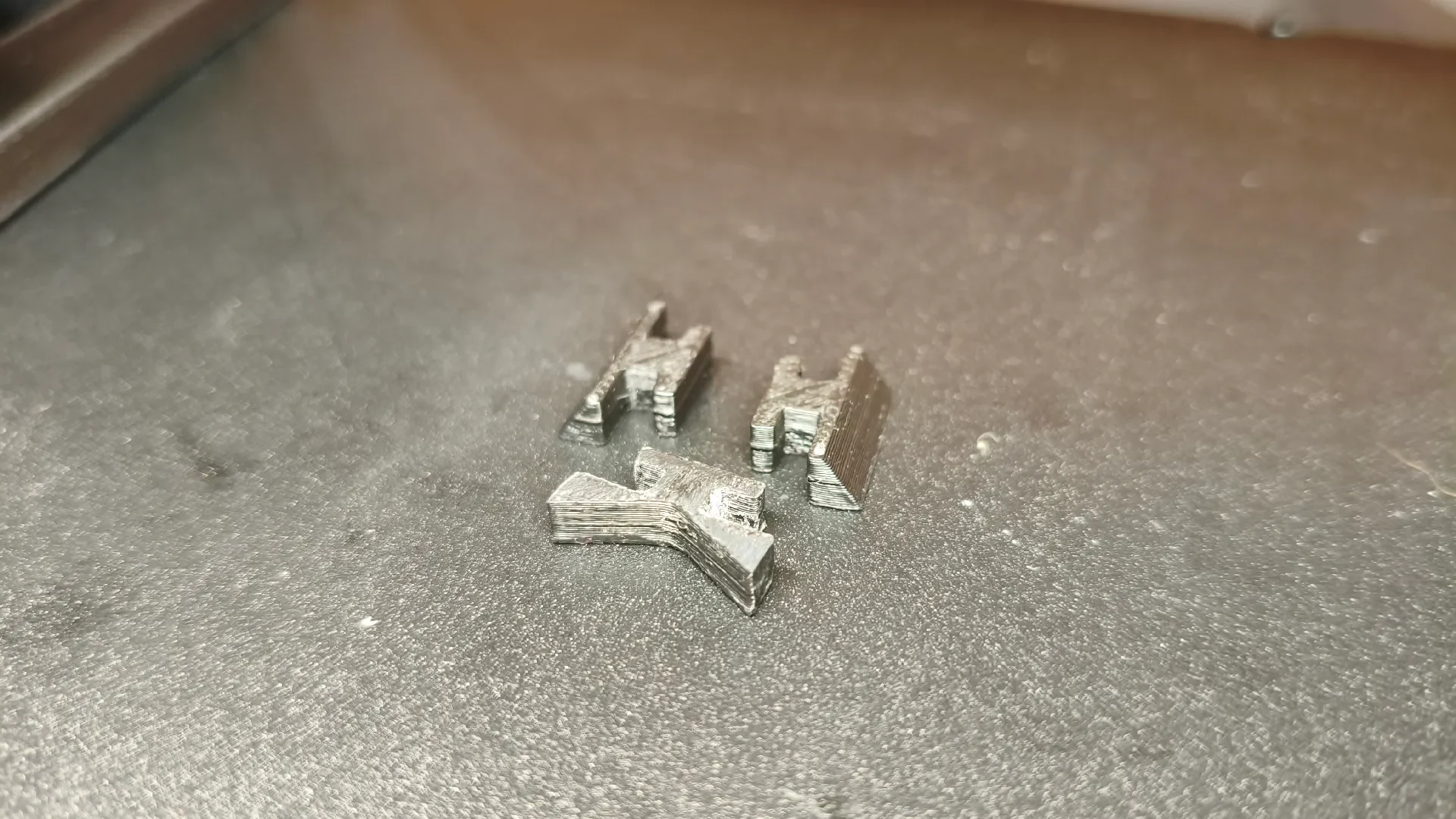

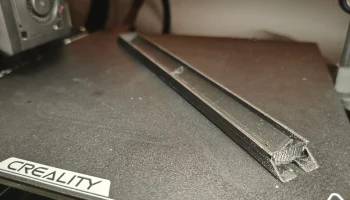

Файлы содержат созданную мной планку, зажимы для крепления кабеля световой планки к плоскому кабелю принтера двух размеров для разных проводов, которые вы можете использовать, а также корпус для переключателя.

Зажимы и переключатель представляют собой ремиксы других проектов, найденных и перечисленных здесь; световая панель — мое собственное творение.

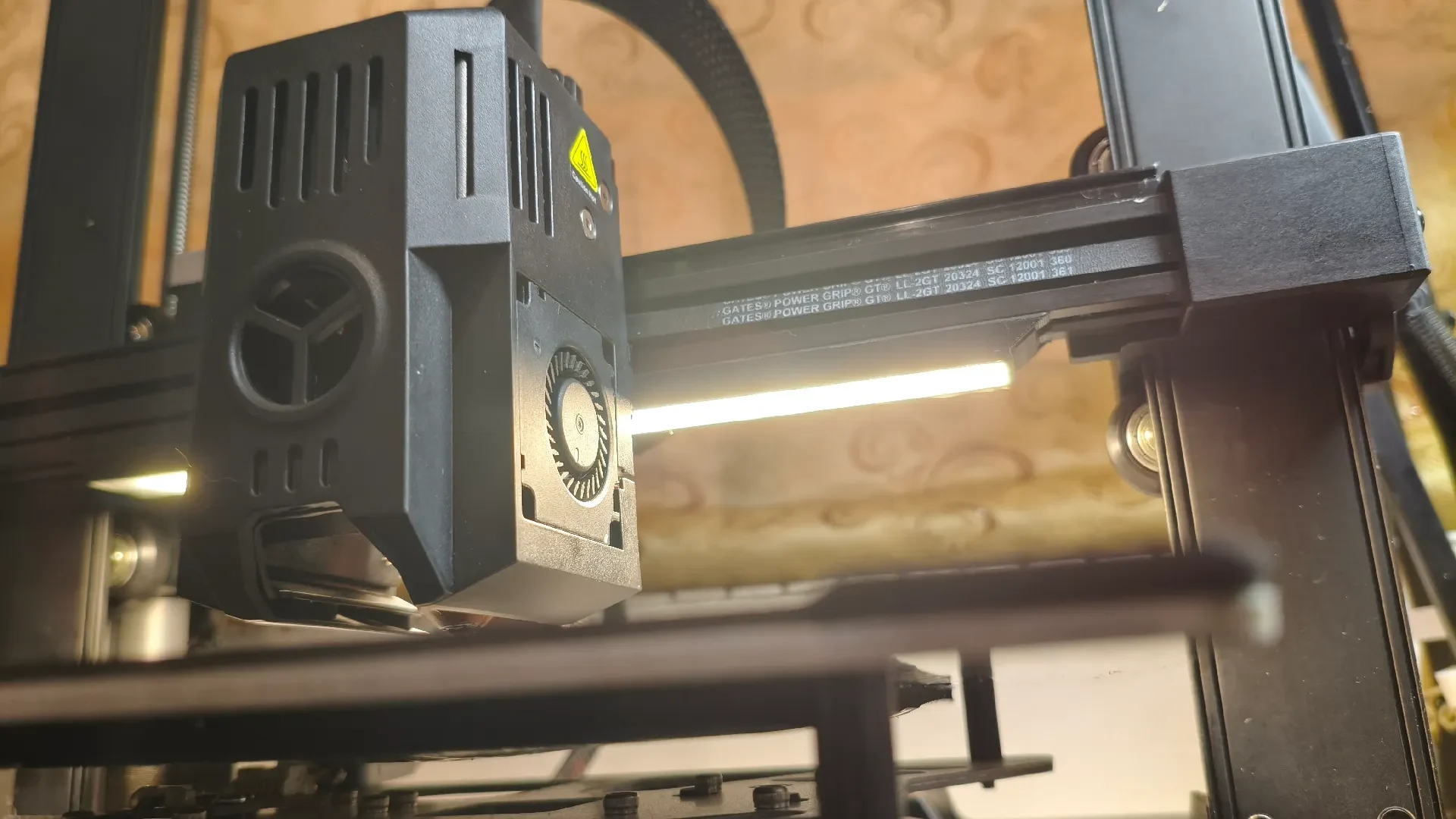

Для подключения светодиодной линейки к блоку питания принтера можно использовать светодиодные ленты на 24 В, соединенные параллельно, или использовать два отрезка светодиодных лент на 12 В одинаковой длины, соединенных последовательно, как это сделал я, как показано на фотографиях.
Я использовал светодиодные ленты теплого белого цвета, потому что они у меня были на тот момент, но если мне когда-нибудь понадобится их заменить, я буду использовать одну светодиодную ленту теплого белого цвета и одну светодиодную ленту холодного белого цвета, чтобы избежать такого желтоватого света.

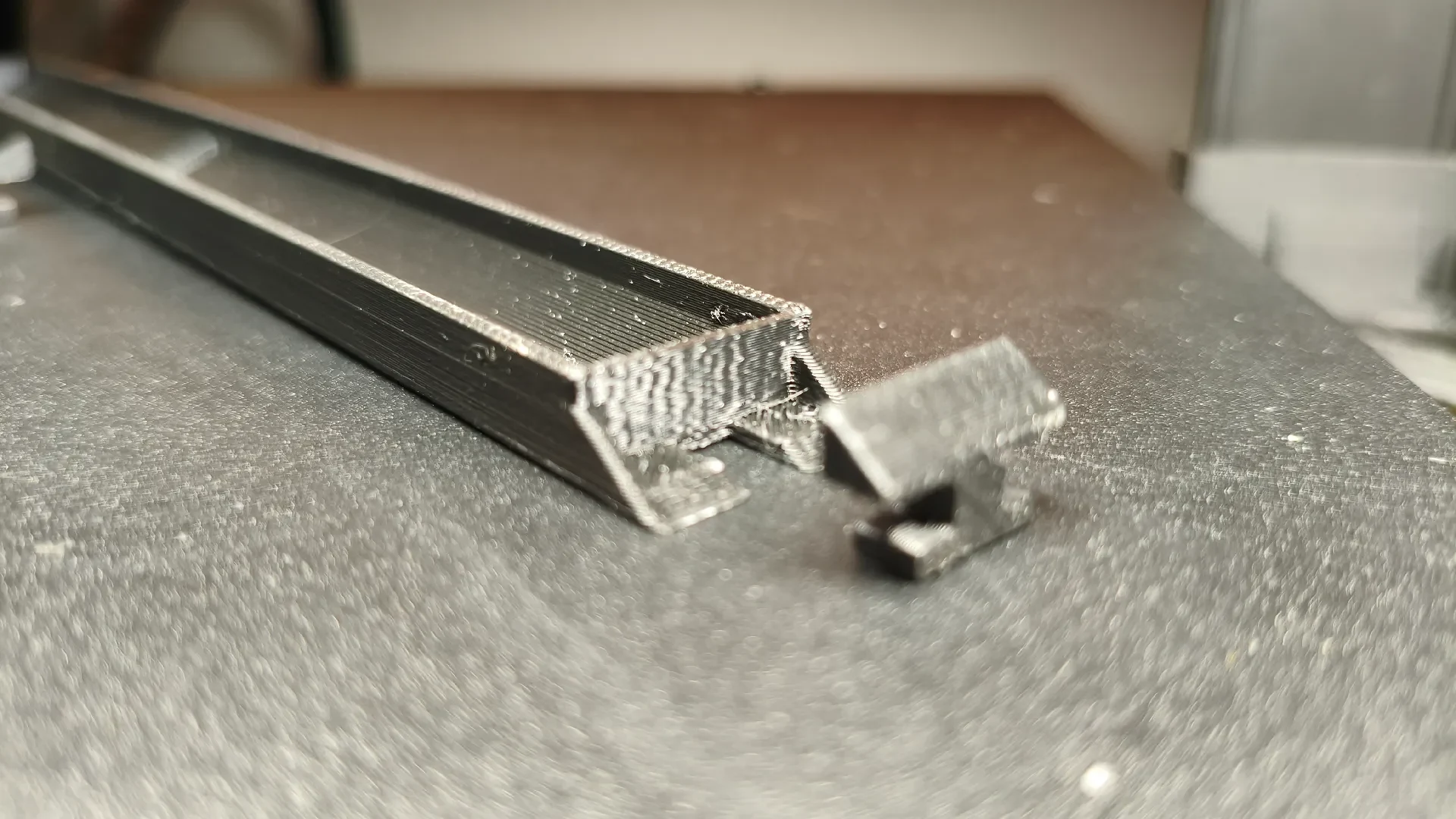

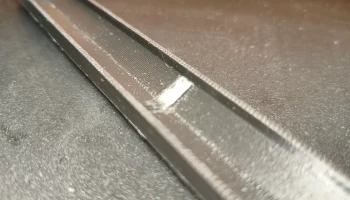

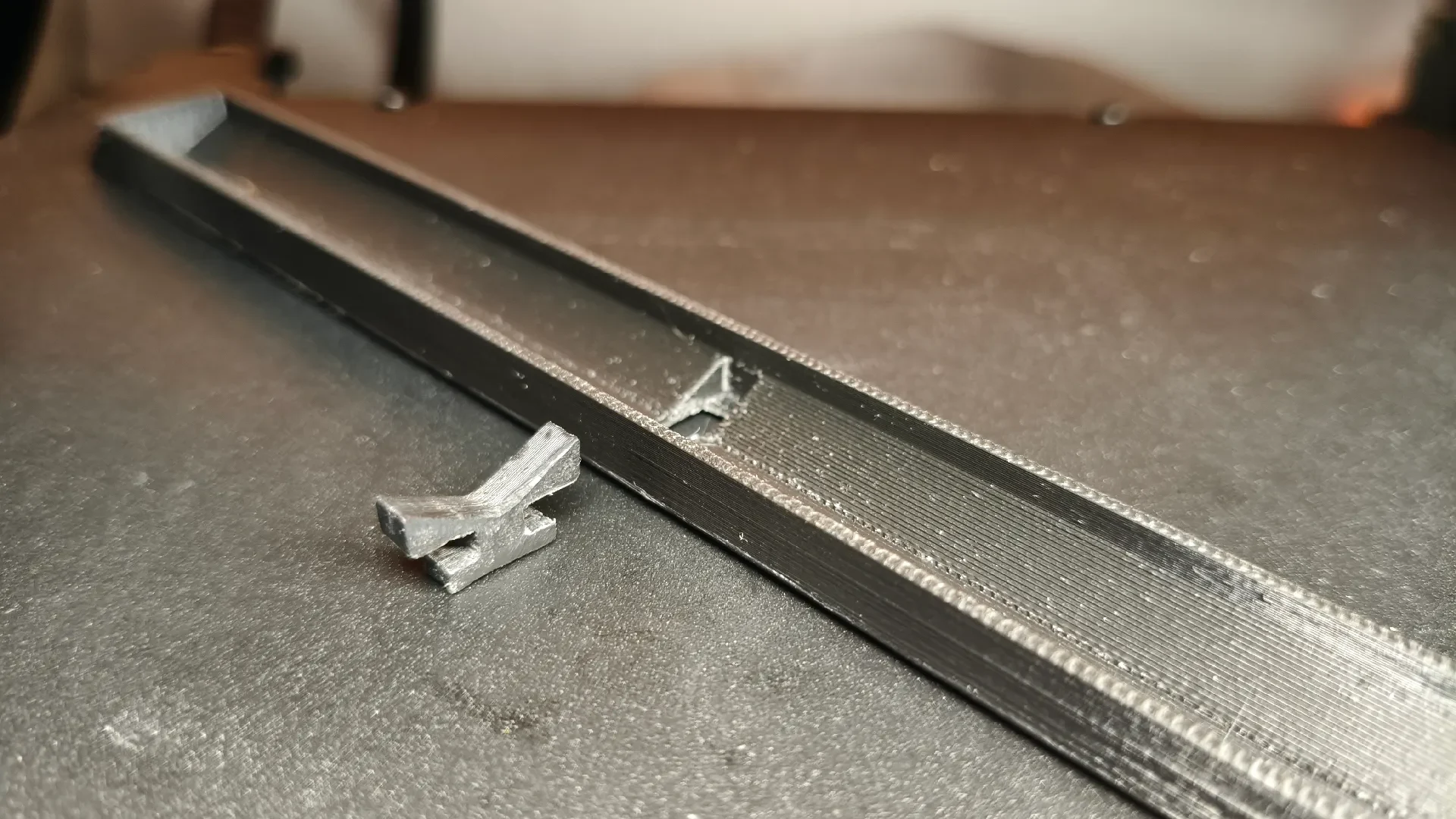

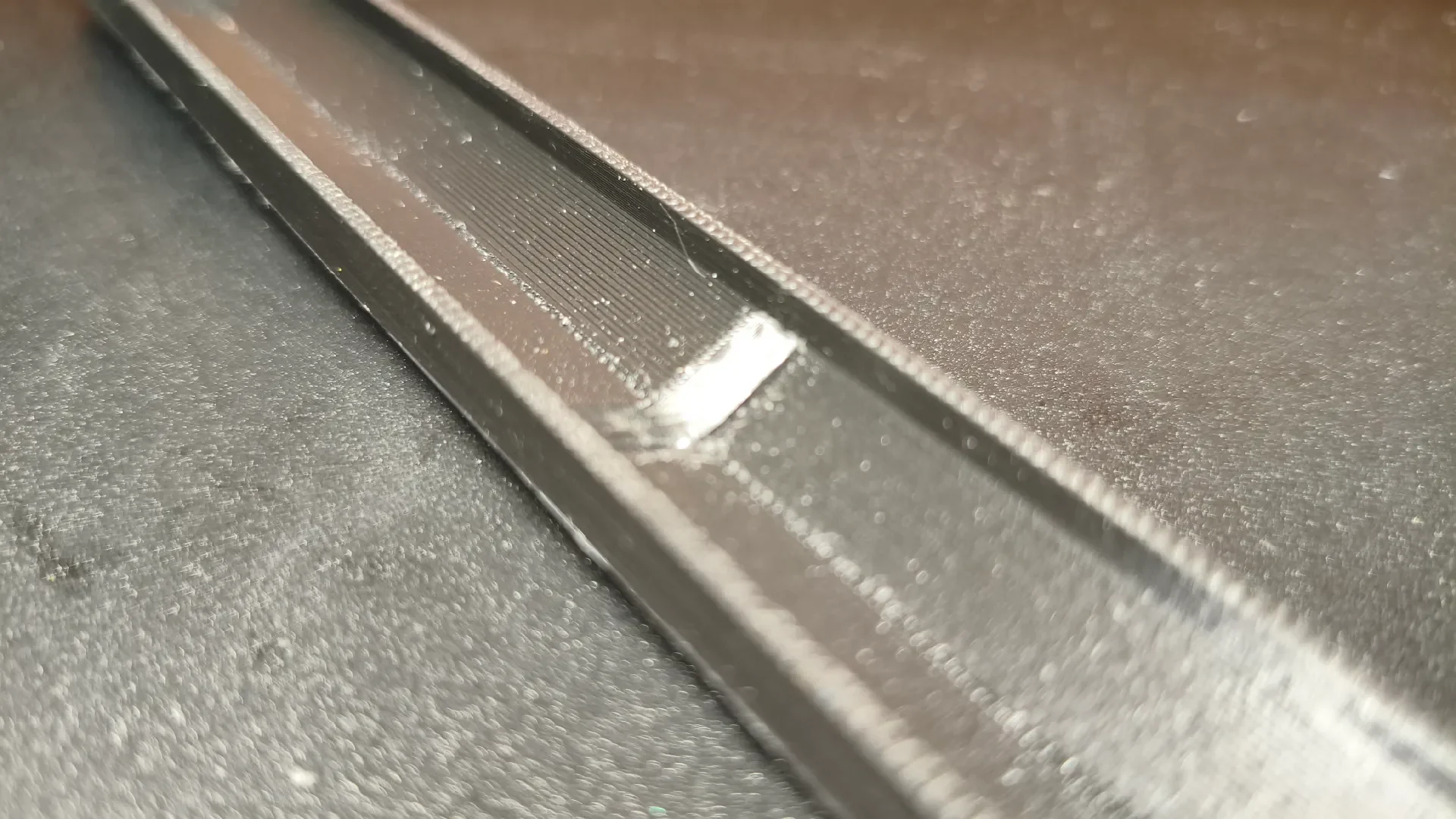

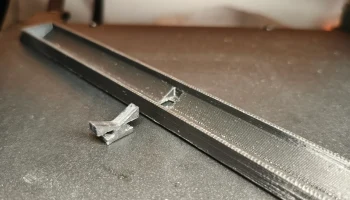

Чтобы прикрепить световую планку к рейке, необходимо перед приклеиванием светодиодных лент и пайкой проводов вставить в планку центральный зажим.
Вставив центральный зажим, прикрепите световую планку к направляющей под углом 90 градусов крест-накрест, проводом к задней части принтера, и поверните ее так, чтобы планка совпала с осью X.

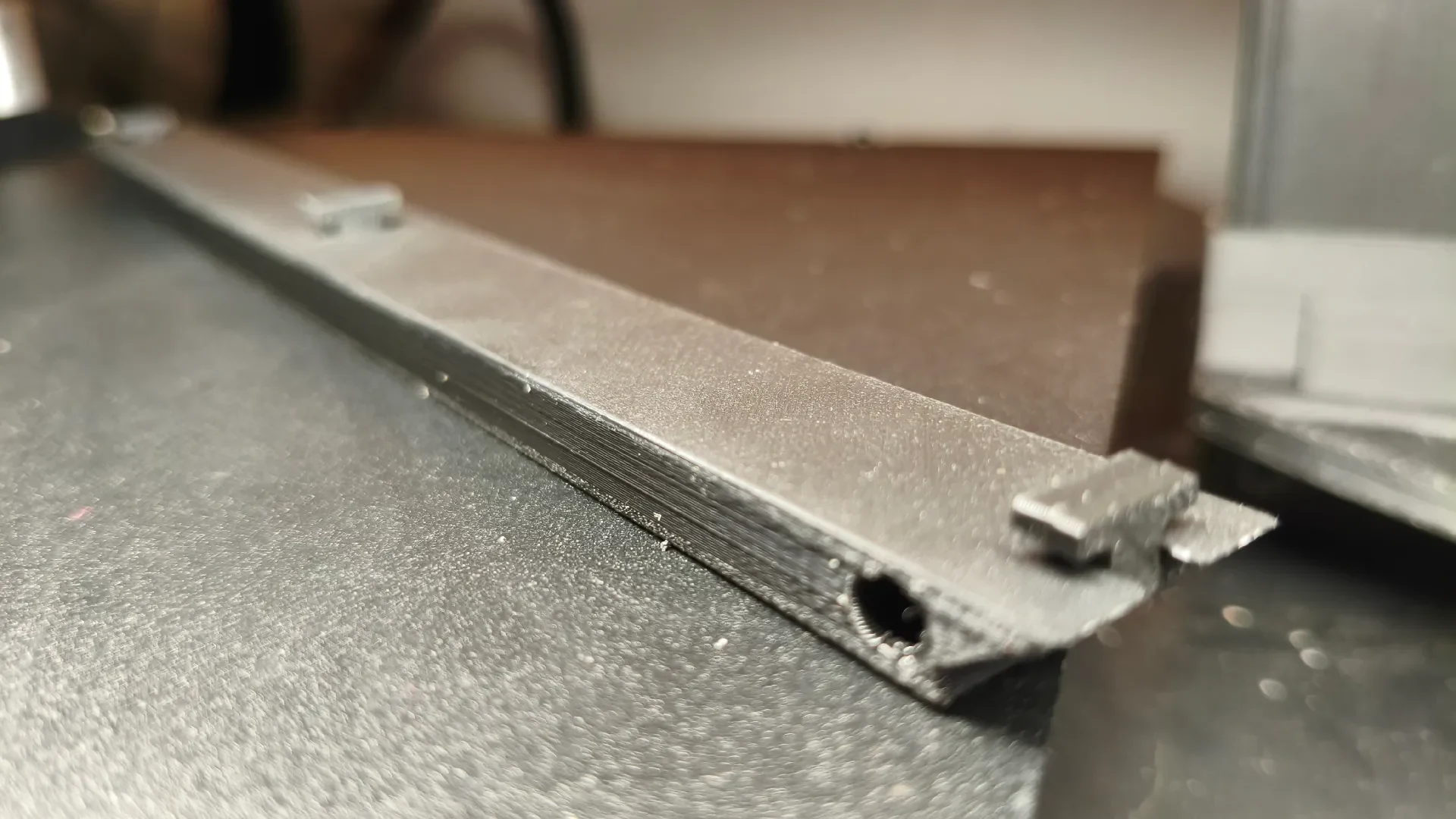

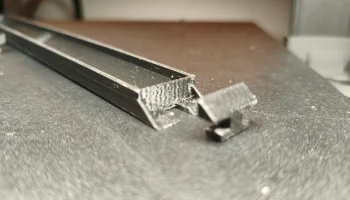

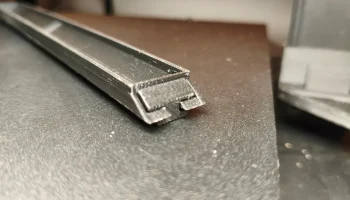

Затем установите боковые зажимы под углом 90 градусов к оси X, поверните их, чтобы выровнять, и переместите их, чтобы переместить стержень в стороны.

Закончила световую планку, приклеив полупрозрачную бумагу, имеющую рассеивающий эффект. Название этой бумаги сильно различается, но это полупрозрачная бумага, часто используемая для рисунков, и она легко доступна, хотя это и не совсем необходимо.

На фотографиях видно, что я еще установил светодиоды на сопло экструдера, но это уже тема для другой темы. сообщение.
