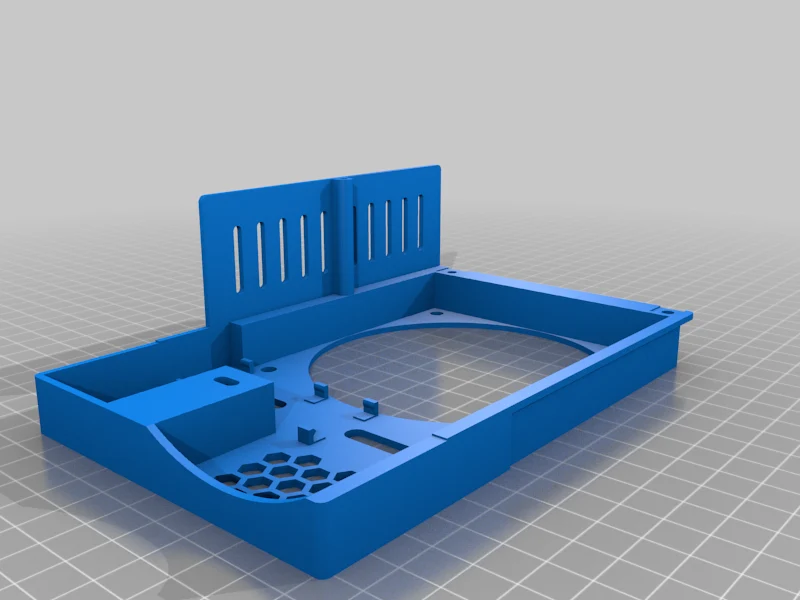

Крышка материнской платы Ender 3 V2 для вентилятора Noctu...

Итак, это был мой первый ремикс наthingiverse :)

В оригинальной конструкции был только один держатель для понижающего преобразователя LM2596, но на месте я смог найти только LM2596S и хотел разместить более одного держателя внутри крышки. Так родился этот ремикс.

Улучшения оригинального дизайна (по крайней мере, я так думаю?)

Уменьшена площадь, требующая МНОГО опор.
2 держателя для пон��жающих преобразователей LM2596/LM2596S
Небольшое отверстие в задней части крышки для проводов материнской платы (проще установить эту крышку заподлицо)
Шестигранный шаблон продырявился :)

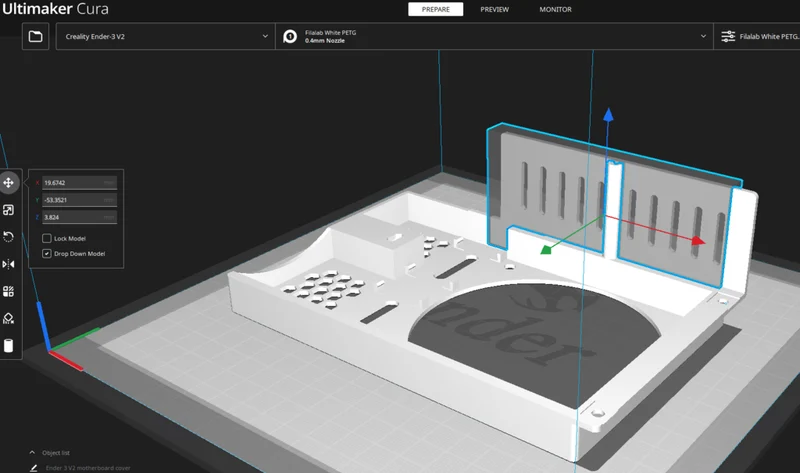

Распечатайте, используя [Размещение опоры] -> [Касающаяся сборочная пластина] и добавьте блокировщик опор для верхних направляющих (если используются опоры для деревьев), как показано на прикрепленном изображении.

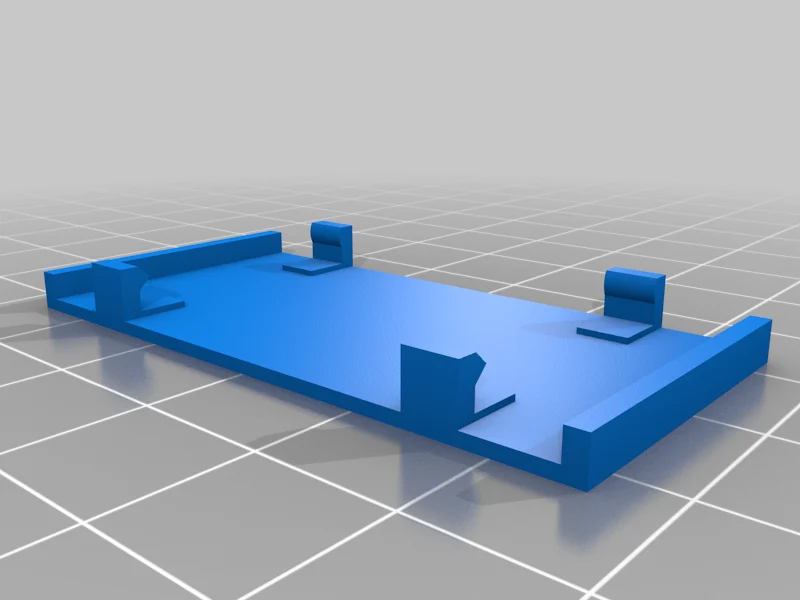

В комплект входит держатель понижающего преобразователя в виде отдельного файла .stl, чтобы проверить, подходит ли ваш понижающий преобразователь, прежде чем печатать всю обложку.

Также добавлены файлы .STEP для крышки материнской платы и держателя понижающего преобразователя, поэтому не стесняйтесь вносить изменения в соответствии со своими потребностями.

Настройки печати

Принтер:

Эндер 3 V2

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

15%

Нить:

На ваш выбор рекомендуется PETG или лучше

Ваш выбор

Примечания:

PLA может работать, но не уверен, что зажимы держателя понижающего преобразователя выдержат небольшой изгиб во время установки понижающих преобразователей. Для держателя понижающего преобразователя имеется отдельный файл .stl (время печати < 15 минут, зависит от настроек слайсера), поэтому проверьте его перед печатью полной обложки материнской платы.
