Параметрический развязчик оси Z "Магнитный воблер" на осн...
Этот развязчик предназначен для уменьшения колебаний Z. Он основан на конструкции HevORT, как показано в этом видео: https://www.youtube.com/watch?v=mqSQhwqSzvg.
Распечатать инструкции
Детали я напечатал из PETG с соплом 0,6 мм, высотой слоя 0,24 мм, 4 стенками, 6 верхними и 5 нижними слоями. Но я думаю, что любой материал и настройки подойдут, лишь бы они были достаточно прочными.
Я использовал магниты 10х2 мм и стальные шарики диаметром 4 мм.
Для сборки сначала снял струну, затем зажал магниты в отверстиях. Для этого я использовал трубный ключ. Затем я сделал то же самое с двумя гайками в файле Magnetic_wobbler_gantry_side.stl.
Я снял ходовой винт и гайку. Затем я вставил гайку ходового винта в Magnetic_wobbler_screw_side.stl снизу и закрепил ее штатными гайками с перьевыми шайбами под головкой винта.

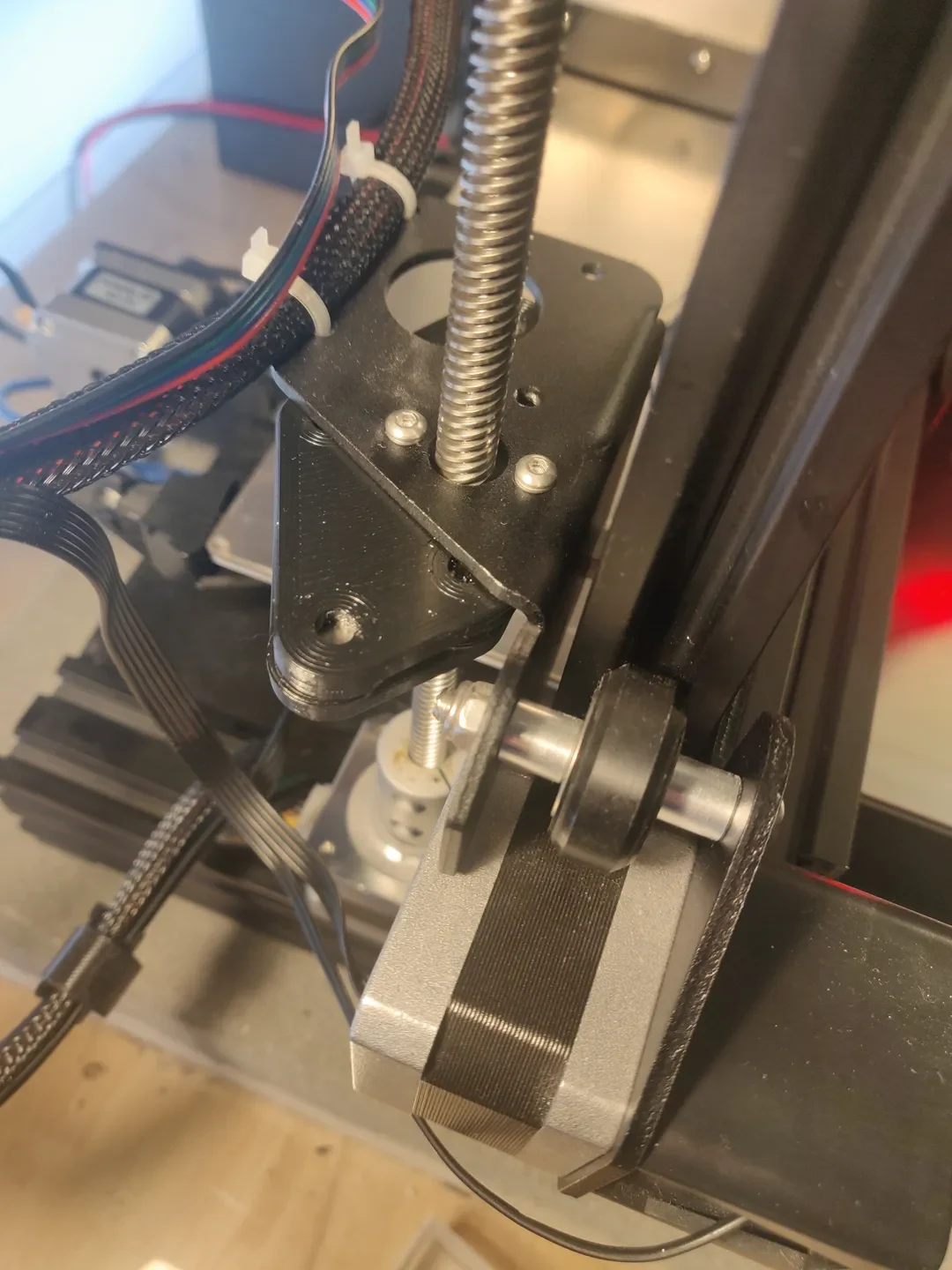

Я прикрепил Magnetic_wobbler_gantry_side.stl к порталу с помощью нескольких винтов M3x8, используя две другие перьевые шайбы под головками винтов.
Затем, наконец, я положил шарики на Magnetic_wobbler_screw_side.stl, приклеил его к Magnetic_wobbler_gantry_side.stl снизу и переустановил ходовой винт.
Отказ от ответственности: это вызывает некоторый люфт, но, возможно, оно того стоит, если у вашего принтера ужасное колебание Z. Смажьте ходовой винт, чтобы минимизировать трение и, следовательно, возможный люфт.
Чтобы адаптировать модель под свои нужды, вам необходимо отредактировать файл Magnetic_wobbler.fcstd. Я создал его, используя версию FreeCad для Realthunders, которую можно найти здесь: https://github.com/realthunder/FreeCAD_assembly3/releases, он не откроется в обычной версии 0.19. В электронной таблице настройте Magnetic_diameter, Magnetic_height, Ball_diameter и support_magnet_stack или другие значения по своему вкусу. Я использую макрос 3D_Printer_Slicer_Individual_Parts, где я изменил путь Cura к PrusaSlicer для печати деталей.
